8 класс_ФГОС_Практическая работа_Робот_Цикл ПОКА

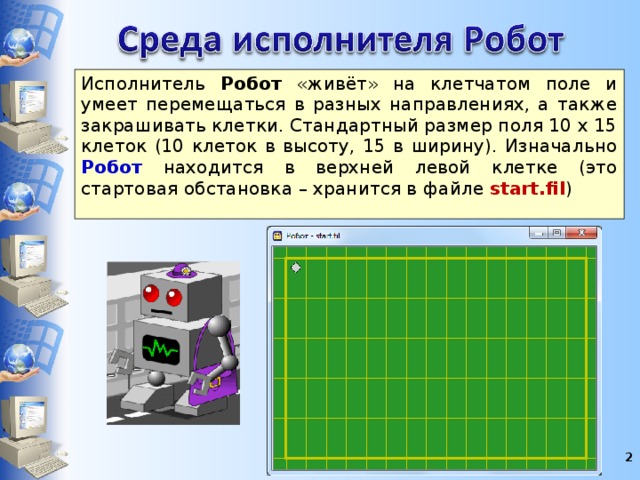

Исполнитель Робот «живёт» на клетчатом поле и умеет перемещаться в разных направлениях, а также закрашивать клетки. Стандартный размер поля 10 х 15 клеток (10 клеток в высоту, 15 в ширину). Изначально Робот находится в верхней левой клетке (это стартовая обстановка – хранится в файле start.fil )

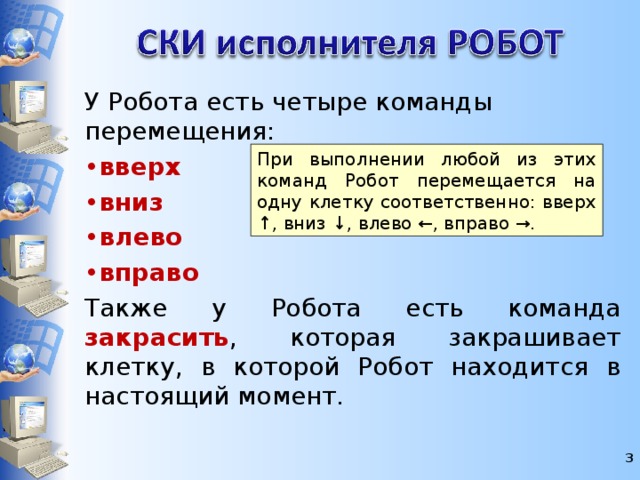

У Робота есть четыре команды перемещения:

• вверх
• вниз
• влево
• вправо

Также у Робота есть команда закрасить , которая закрашивает клетку, в которой Робот находится в настоящий момент.

При выполнении любой из этих команд Робот перемещается на одну клетку соответственно: вверх ↑, вниз ↓, влево ←, вправо →.

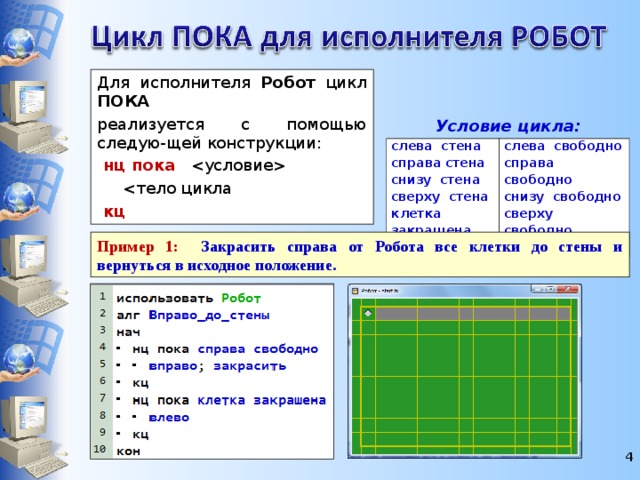

Для исполнителя Робот цикл ПОКА

реализуется с помощью следую-щей конструкции:

нц пока

кц

Условие цикла:

слева стена

справа стена

снизу стена

сверху стена

клетка закрашена

слева свободно

справа свободно

снизу свободно

сверху свободно

клетка чистая

Пример 1: Закрасить справа от Робота все клетки до стены и вернуться в исходное положение.

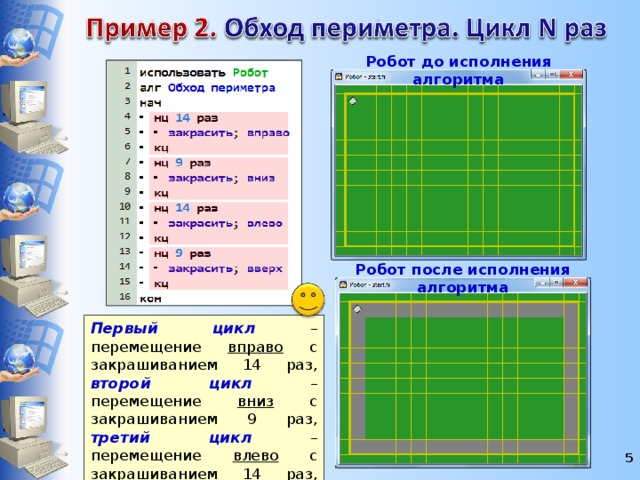

Робот до исполнения алгоритма

Робот после исполнения алгоритма

Первый цикл – перемещение вправо с закрашиванием 14 раз, второй цикл – перемещение вниз с закрашиванием 9 раз, третий цикл – перемещение влево с закрашиванием 14 раз, четвёртый цикл – перемещение вверх с закрашиванием 9 раз.

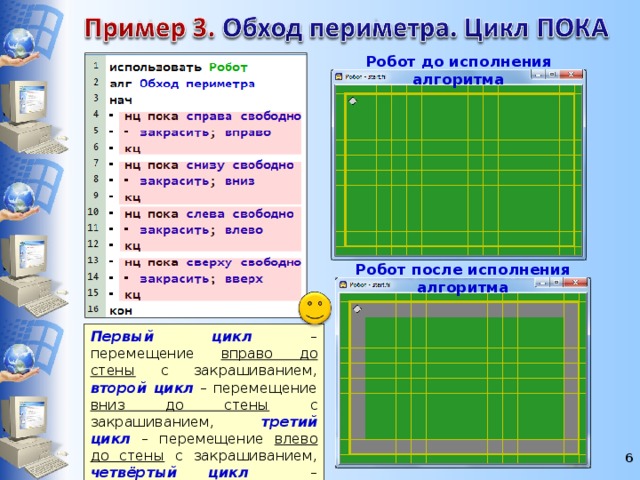

Робот до исполнения алгоритма

Робот после исполнения алгоритма

Первый цикл – перемещение вправо до стены с закрашиванием, второй цикл – перемещение вниз до стены с закрашиванием, третий цикл – перемещение влево до стены с закрашиванием, четвёртый цикл – перемещение вверх до стены с закрашиванием.

5

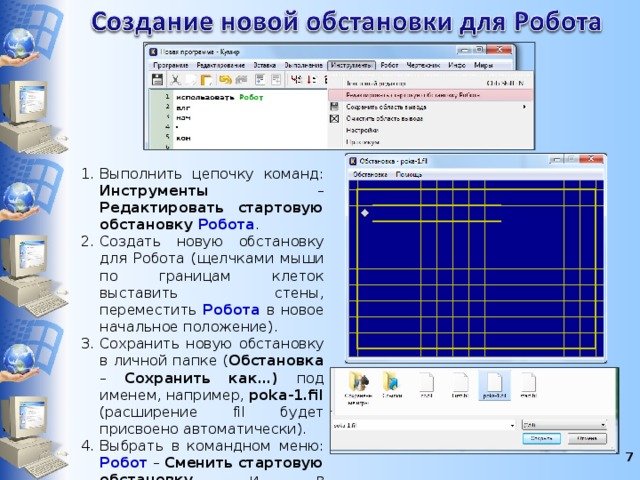

• Выполнить цепочку команд: Инструменты – Редактировать стартовую обстановку Робота .

• Создать новую обстановку для Робота (щелчками мыши по границам клеток выставить стены, переместить Робота в новое начальное положение).

• Сохранить новую обстановку в личной папке ( Обстановка – Сохранить как…) под именем, например, poka-1.fil (расширение fil будет присвоено автоматически).
• Выбрать в командном меню: Робот – Сменить стартовую обстановку и в открывшемся окне выбрать нужный файл.
• Нажать кнопку Открыть .

6

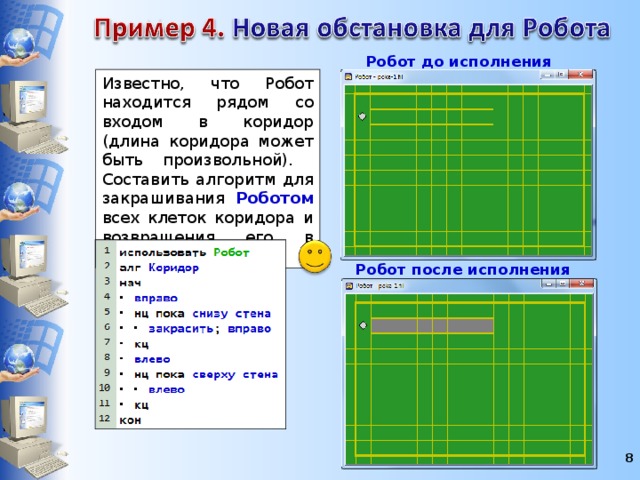

Робот до исполнения алгоритма

Известно, что Робот находится рядом со входом в коридор (длина коридора может быть произвольной). Составить алгоритм для закрашивания Роботом всех клеток коридора и возвращения его в исходное положение

Робот после исполнения алгоритма

7

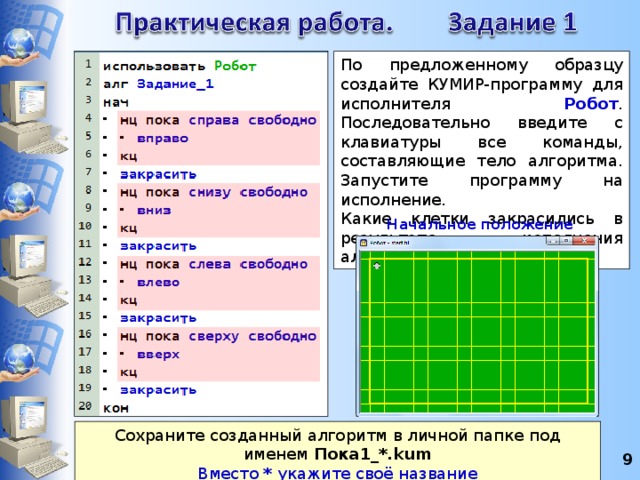

По предложенному образцу создайте КУМИР-программу для исполнителя Робот . Последовательно введите с клавиатуры все команды, составляющие тело алгоритма. Запустите программу на исполнение.

Какие клетки закрасились в результате исполнения алгоритма?

Начальное положение Робота

Сохраните созданный алгоритм в личной папке под именем Пока1_*.kum

Вместо * укажите своё название

8

8

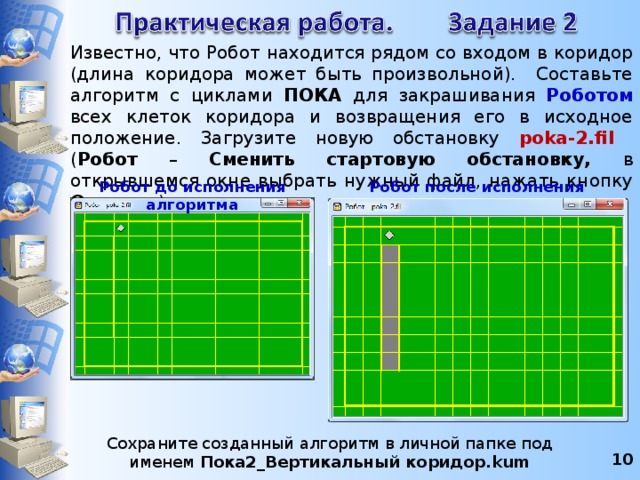

Известно, что Робот находится рядом со входом в коридор (длина коридора может быть произвольной). Составьте алгоритм с циклами ПОКА для закрашивания Роботом всех клеток коридора и возвращения его в исходное положение. Загрузите новую обстановку poka-2.fil ( Робот – Сменить стартовую обстановку, в открывшемся окне выбрать нужный файл, нажать кнопку Открыть ).

Робот до исполнения алгоритма

Робот после исполнения алгоритма

Сохраните созданный алгоритм в личной папке под именем Пока2_Вертикальный коридор.kum

8

8

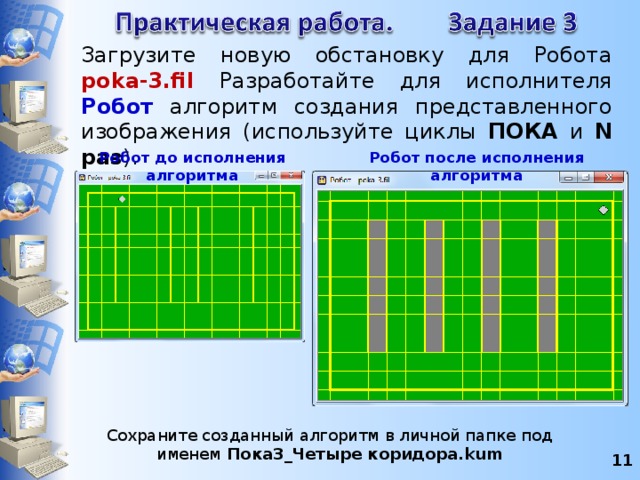

Загрузите новую обстановку для Робота poka-3.fil Разработайте для исполнителя Робот алгоритм создания представленного изображения (используйте циклы ПОКА и N раз ).

Робот до исполнения алгоритма

Робот после исполнения алгоритма

Сохраните созданный алгоритм в личной папке под именем Пока3_Четыре коридора.kum

8

8

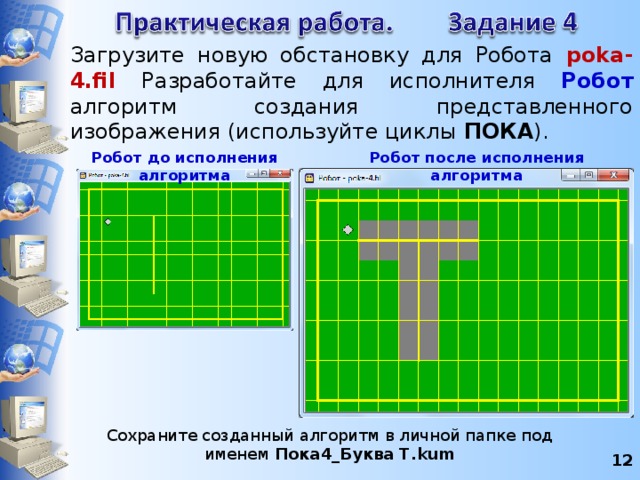

Загрузите новую обстановку для Робота poka-4.fil Разработайте для исполнителя Робот алгоритм создания представленного изображения (используйте циклы ПОКА ).

Робот до исполнения алгоритма

Робот после исполнения алгоритма

Сохраните созданный алгоритм в личной папке под именем Пока4_Буква Т.kum

8

8

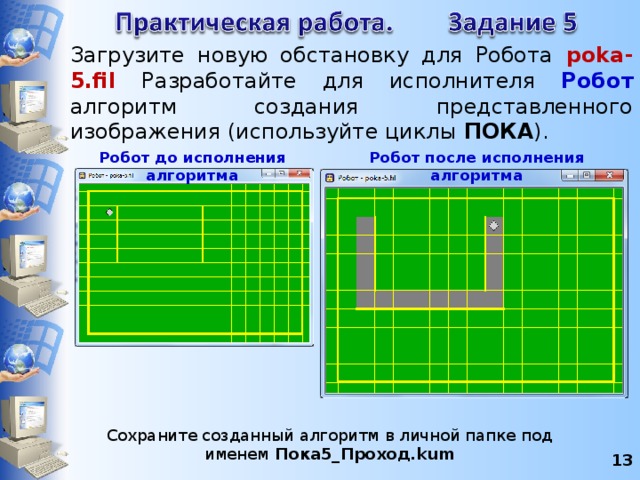

Загрузите новую обстановку для Робота poka-5.fil Разработайте для исполнителя Робот алгоритм создания представленного изображения (используйте циклы ПОКА ).

Робот до исполнения алгоритма

Робот после исполнения алгоритма

Сохраните созданный алгоритм в личной папке под именем Пока5_Проход.kum

8

8
