Чертеж вазы в программе Компас 3Д

Ваза

1. Создать чертеж ( Файл → создать → Чертеж)

2. Настройки→ Параметры → Параметры первого листа ( щелкните на + чтобы открыть вкладку) →Оформление → Чертеж констр. Первый лист.ГОСТ2.104-2006 → … →выберете без основной надписи (14)→ Ок→ Ок.

3. Отрезок → Выбрать осевая, построить по середине листа.

4. Горизонтальной вспомогательной линией определите низ вазы→ параллельными вспомогательными прямыми отмечайте высоту элементов вазы и их ширину, при этом поочередно стройте каждый элемент.

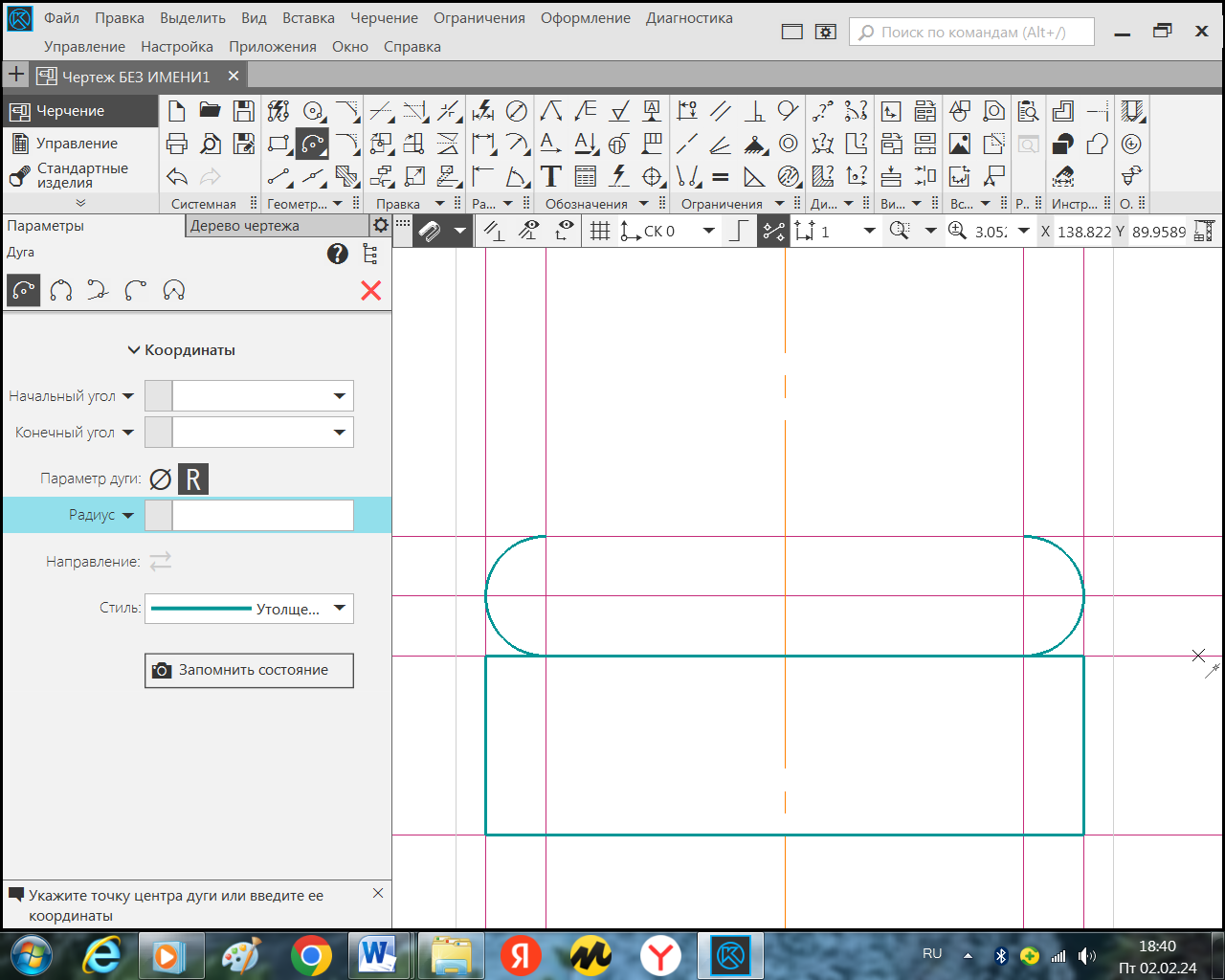

5. Для выполнения вала, выбираем дугу , и выполняйте скругление по указанным точкам поочередно (1;2;3)

1. 7.

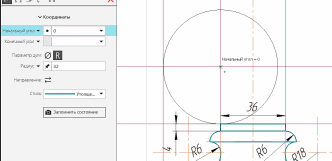

8. Выбираем дугу → задайте радиус R 6→ Enter→ установите окружность и щёлкните в центр →вправо → в верх .С противоположной стороны в центр→ в верх → в лево.

Выбираем дугу → задайте радиус R 32→ Enter→ установите окружность и щёлкните в центр → в лево → вниз. С противоположной стороны в центр→ в право→ в низ.

1. С помощью вспомогательных линий строим следующий размер и используя дугу выполняем сопряжение. Смотри п.7

1. Выбераем дугу , задаем R 7→ Enter → установите окружность центр т.1 , далее по точкам 2 затем 3

12.

13.

14. Достройте оставшийся элемент и проставьте размеры.

15. Сохраните чертеж.

16. Для обозначения центровых линий используйте «Обозначение центра», для этого щелкни те по окружности или дуге и установите положение осевых и ещё раз щелкните в центр.

Д уга с заданным центром и конечными точками строится командой Дуга.

Способы вызова команды

• Инструментальная область:

• Черчение — Геометрия — Дуга

• Инструменты эскиза — Геометрия — Дуга

• Главное меню: Черчение — Дуги — Дуга

• Поле поиска в строке Главного меню: введите название команды и нажмите клавишу Enter

Порядок действий

1. Задайте центр дуги.

2. Задайте начальную точку дуги одним из следующих способов:

• укажите точку мышью,

• введите начальный угол и диаметр/радиус дуги в соответствующие поля Панели параме­тров (чтобы задать диаметр/радиус, в группе Параметр дуги нажмите нужную кнопку — Диаметр или Радиус).

3. Задайте конечную точку дуги. Это тоже можно сделать двумя способами:

• укажите точку мышью,

• введите значение конечного угла дуги в соответствующее поле.

После задания конечной точки дуга будет автоматически создана.

4 . Для завершения работы команды нажмите кнопку Завершить.

Построение дуги по центру и двум точкам

Дополнительные возможности при построении...

Д оступен для всех команд, кроме команды Дуга по трем точкам.

Дуга может строиться как против часовой стрелки, так и по часовой стрелке. Чтобы из­менить текущее направление построения, нажмите на кнопку Направление дуги в группе Направление Панели параметров.

Направление построения можно менять при всех способах построения дуг, за исключе­нием способа по трем точкам, где направление определяется положением точек.

При создании объектов текущий стиль линии отображается в одноименном поле на Па­нели параметров. Чтобы изменить стиль, разверните список Стиль и выберите в нем нужную строку. Подробнее о выборе стиля линии...

При последовательном построении дуг, имеющих ряд одинаковых параметров (общий центр, одинаковый радиус и т.д), значения этих параметров можно сохранять до завер­шения команды. Для этого, задав общие для объектов значения параметров, нажмите кнопку Запомнить состояние, после чего продолжите построение. Подробнее о за­поминании параметров...

Пример 1. Построение нескольких дуг, имеющих одинаковый центр и радиус.

1. Вызовите команду Дуга.

2. Укажите точку центра дуги.

3. Введите нужное значение радиуса в соответствующее поле на Панели параметров.

4. Нажмите кнопку Запомнить состояние.

5. Последовательно указывайте начальные и конечные точки создаваемых дуг.

Пример 2. Построение нескольких дуг, выходящих из одной точки.

1. Вызовите команду Дуга по трем точкам.

2. Задайте начальную точку первой дуги.

3. Нажмите кнопку Запомнить состояние.

4. Последовательно указывайте вторые и третьи точки создаваемых дуг.

Запоминание параметров

Часто требуется создать несколько объектов, имеющих ряд одинаковых параметров. Ти­пичный пример — концентрические окружности (их совпадающими параметрами явля­ются координаты точки центра).

КОМПАС-3D предоставляет возможность сохранить значение параметров и использо­вать их до завершения текущей команды при построении следующих объектов.

Для использования одинаковых параметров при создании объектов выполните следую­щие действия.

1. Задайте параметры, которые должны быть запомнены.

2. Нажмите кнопку Запомнить состояние или комбинацию клавиш  +  +

. Кнопка останется в нажатом состоянии, что свидетельствует о запоминании пара­метров.

3. Выполняйте построения до тех пор, пока нужны запомненные параметры.

4. Отожмите кнопку Запомнить состояние.

Запоминать параметры можно при выполнении различных операций. Ниже приведено несколько примеров использования этой возможности. Ознакомившись с ними, попро­буйте самостоятельно построить следующие группы объектов:

• концентрические дуги с одинаковым углом раствора,

• отрезки одинаковой длины с одной и той же начальной точкой,

• отрезки одинаковой длины, параллельные одному и тому же объекту,

а также выполнить следующие действия:

• сделать одинаковыми радиусы нескольких окружностей и дуг,

• измерить длины нескольких участков кривой, начинающихся в одной и той же точке.

1 . Вызовите команду Окружность.

2. Задайте точку центра окружности.

3. Нажмите кнопку Запомнить состояние.

4. Последовательно указывайте точки, лежащие на окружностях.

Если расфиксировать координаты центра, а затем указать другую центральную точку, можно построить новое семейство концентрических окружностей.

1 . Вызовите команду Расстояние между 2 объектами.

2. Задайте точку, от которой требуется измерять расстояние.

3. Нажмите кнопку Запомнить состояние.

4. Последовательно указывайте точки, расстояние до которых нужно определить.

В Информационном окне будут появляться значения измеренных расстояний

Д уга, проходящая через три заданные точки, строится командой Дуга по трем точкам.

Способы вызова команды

• Инструментальная область:

• Черчение — Геометрия — Дуга — Дуга по трем точкам

• Инструменты эскиза — Геометрия — Дуга — Дуга по трем точкам

• Главное меню: Черчение — Дуги — Дуга по трем точкам

• Поле поиска в строке Главного меню: введите название команды и нажмите клавишу Enter

Порядок действий

1. Задайте начальную точку дуги.

2. Задайте конечную точку дуги.

3. Определите положение точки, через которую должна пройти дуга, одним из следующих способов:

• задайте точку,

• введите высоту сегмента в соответствующее поле Панели параметров.

Координаты центра и радиус дуги будут рассчитаны автоматически.

После определения положения третьей точки дуга автоматически создается.

4 . Для завершения работы команды нажмите кнопку Завершить.

Построение дуги по трем точкам

Дополнительные возможности при построении...

Д уга, касательная к заданному объекту, строится командой Дуга, касательная к кри­вой.

Способы вызова команды

• Инструментальная область:

• Черчение — Геометрия — Дуга — Дуга, касательная к кривой

• Инструменты эскиза — Геометрия — Дуга — Дуга, касательная к кривой

• Главное меню: Черчение — Дуги — Дуга, касательная к кривой

• Поле поиска в строке Главного меню: введите название команды и нажмите клавишу Enter

Порядок действий

1. Укажите объект, которого должна касаться дуга.

2. Задайте точку, через которую должна пройти дуга.

• Если заданная точка лежит на выбранном объекте, то она является начальной точкой ду­ги.

• Если заданная точка расположена вне выбранного объекта, то начальной точкой дуги  является точка касания, определяемая системой.

3. Задайте конечную точку дуги одним из следующих способов.

• Укажите нужную точку. Радиус/диаметр дуги будет определен автоматически.

• Задайте радиус/диаметр дуги, а затем укажите точку, определяющую ее положение.
Для задания радиуса/диаметра нажмите в группе Параметр дуги кнопку Диаметр или Радиус и введите значение в соответствующее поле.

После задания конечной точки дуги в графической области появляются фантомы всех вариантов дуг, удовлетворяющих заданным параметрам.

4. Зафиксируйте нужный фантом щелчком мыши. Для фиксации нескольких фантомов используйте клавишу . Подробнее...
После фиксации фантома дуга автоматически создается.

5 . Для завершения работы команды нажмите кнопку Завершить.

Дуга, касательная к отрезку

Дополнительные возможности при построении...

Д уга с заданными конечными точками строится командой Дуга по двум точкам.

Способы вызова команды

• Инструментальная область:

• Черчение — Геометрия — Дуга — Дуга по двум точкам

• Инструменты эскиза — Геометрия — Дуга — Дуга по двум точкам

• Главное меню: Черчение — Дуги — Дуга по двум точкам

• Поле поиска в строке Главного меню: введите название команды и нажмите клавишу Enter

Доступны два способа построения дуги.

Способ 1. По двум точкам

Данным способом строятся дуги с углом раствора 180°.

1. Задайте начальную точку дуги.

2. Задайте конечную точку дуги. Угол раствора дуги будет равен 180°, а ее радиус/диаметр определится автоматически.
После задания конечной точки дуга автоматически создается.

3 . Для завершения работы команды нажмите кнопку Завершить.

Способ 2. По двум точкам и радиусу/диаметру

Данным способом строятся дуги с любым углом раствора.

1. Задайте начальную точку дуги.

2 . Задайте радиус/диаметр дуги. Для этого в группе Параметр дуги на Панели параметров нажмите кнопку Диаметр или Радиус и введите значение в соответствующее поле.
В графической области появятся фантомы дуг, которые можно создать.

3. Задайте конечную точку дуги. Угол раствора дуги будет определен автоматически. Фан­томы займут требуемое положение.

4. Зафиксируйте нужный фантом щелчком мыши. Для фиксации обоих фантомов исполь­зуйте клавишу . Подробнее...
После фиксации фантома дуга автоматически создается.

5 . Для завершения работы команды нажмите кнопку Завершить.

Дуга по двум точкам

Дополнительные возможности при построении...

Д уга с заданными конечными точками и определенным углом раствора строится коман­дой Дуга по двум точкам и углу раствора.

Способы вызова команды

• Инструментальная область:

• Черчение — Геометрия — Дуга — Дуга по двум точкам и углу раствора

• Инструменты эскиза — Геометрия — Дуга — Дуга по двум точкам и углу раствора

• Главное меню: Черчение — Дуги — Дуга по двум точкам и углу раствора

• Поле поиска в строке Главного меню: введите название команды и нажмите клавишу Enter

Порядок действий

1. Задайте начальную точку дуги.

2. Угол раствора дуги по умолчанию равен 90°. При необходимости измените значение угла. Для этого введите нужное значение в поле Угол раствора Панели параметров.

3. Задайте конечную точку дуги. Дуга будет автоматически создана. Координаты централь­ной точки дуги и ее радиус рассчитываются автоматически.

4 . Для завершения работы команды нажмите кнопку Завершить.

Дуга по двум точкам и углу раствора 60°

Дополнительные возможности при построении...

Справка F1 но предварительно на формате начертить дугу.
