Для изучения темы "Блоки"

Урок 6 «Блоки и система блоков»

Внимание! Материал данного урока можно найти самостоятельно по адресу: https://resh.edu.ru/subject/lesson/2962/main/

ПРОСМОТР до «золотого правила».

ЗАДАНИЕ:

1.Знакомство с содержанием урока, краткие записи в тетрадь (определения, выводы, формулы и т.д.)

2.Запись определений, формул и понятий для ключевых слов

3.Из учебника из §61 запись выводов про блоки и рисунки 178, 180 в тетрадь

4.Для контроля использовать вопросы в конце §61

5.Выполнить тестовое задание «Блоки» по адресу:

https://multiurok.ru/tests/test-bloki.html

ВНИМАНИЕ! Перед выполнением прочитайте вопросы до конца теста, решите задачи, если они присутствуют, а затем переход на ПРОЙТИ ТЕСТ

(укажите свои данные и класс, время на выполнение 15 минут)

Вы узнаете:

• Что такое блок.

• Какие бывают блоки.

• Что дает подвижный блок

• Что дает неподвижный блок.

Ключевые слова

Неподвижный блок; подвижный блок;

Основное содержание урока

1. Блок представляет собой колесо с жёлобом, через который пропущена верёвка, трос или цепь.

Блоки

Подвижные Неподвижные

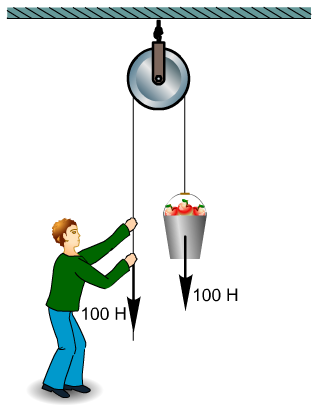

1. Неподвижный блок – блок, ось которого закреплена и при подъёме грузов не поднимается и не опускается.

Согласно правилу моментов

F₁l₁ = F₂l₁,

F₁ = F₂.

Неподвижный блок не даёт выигрыша в силе, но позволяет менять направление действия силы.

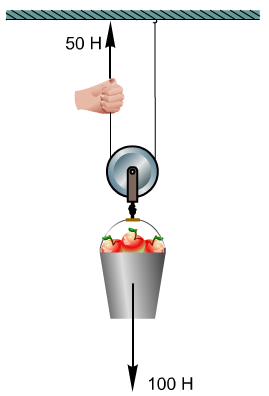

1. Подвижный блок – это блок, ось которого поднимается и опускается вместе с грузом.

M₁ = F₁l₁.

M₂ = F₂l₂, l₂ = l₁/2, так как l₂ — это радиус блока ОА.

Согласно правилу моментов M₁ = M₂, т. е. F₁l₁ = F₂l₁/2.

F₂/F₁ = 2.

Подвижный блок даёт выигрыш в силе в 2 раза.

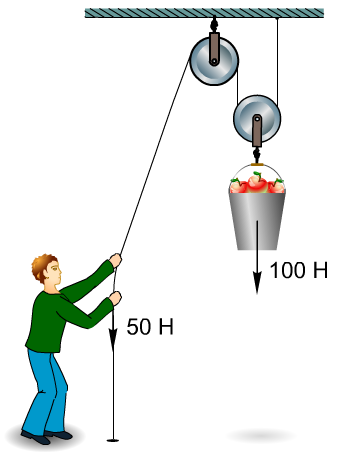

Комбинация неподвижного блока с подвижным
