«Экспериментальная радиоуправляемая модель самолета ЛА -12»
Лапшин Александр,
учащийся 5-А класса
МБОУ «СШ № 16 им. С. Иванова»,
обучающийся МБОУДОД «СЮТ»,
кружок «Авиамоделирование»,
педагог дополнительного образования
Минаев Риза Мустафаевич,
Экспериментальная радиоуправляемая модель самолета «ЛА-12»
Модель самолета «ЛА-12» имеет основу из подложки от ламината (3мм), склеянной в несколько слоев, к ней прикреплены детали от поломанной летающей модели самолета (радиоуправляемый самолет XK-Innovation X520 RTF 2.4G - X520 - кабина и киль, а так же радиоаппаратура). Этот самолет, оснащен мощными бесколлекторными моторами, имеется пульт управления 2,4 ГГц, LiPo аккумулятор и зарядное устройство, высокоточные цифровые сервоприводы, система стабилизации с интегрированным гироскопом.
Этапы создания модели:
Начертил на листах эскиз самолета «ЛА-12»
Четыре слоя подложки для ламината склеил между собой, вырезал из него крылья и фюзеляж треугольной формы, зашкурил края.
- Фюзеляж по центру треугольника дополнил подложкой, для удобства установки радиоаппаратуры.
- Прикрепил радиоаппаратуру (приемник, аккумулятор, 6-осевая система стабилизации с интегрированным гироскопом позволит активировать 6G и 3D режимы полета.) к фюзеляжу используя клей «Титан».
- В задней части крыльев вырезал место для крепления элеронов.
- На элеронах укрепил «кабанчики», от которых идут тяги на серводвигатели, которые находятся на крыльях и управляют подъемом, спуском, поворотом самолета «ЛА-12».
- Для усиления крыла в местах крепления двигателей, проклеил изолентой реечки из тростника.
- Далее вырезал отверстия для крепления двигателей.
- Впереди фюзеляжа установил кабину из ЕРО, из удароустойчивого материала, от модели поломанного самолета.
- Киль самолета так же сделал из ЕРО, от модели поломанного самолета.
- В хвостовой части фюзеляжа установил светодиодный индикатор, который указывает на совместную работу приемника и передатчика. - к концам крыльев прикрепил крылышки-подпорки, которыми самолет соприкосается с землей при посадке и взлете (уголки их укрепил изолентой). Со временем я на них установлю колеса.

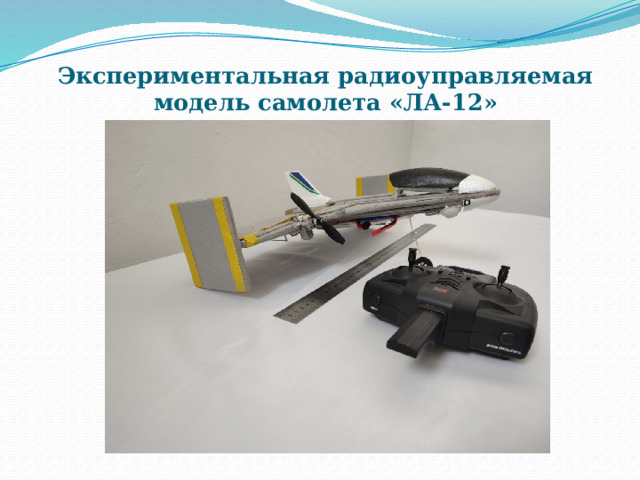

Экспериментальная радиоуправляемая модель самолета «ЛА-12»
