Урок № Тема: Формула тонкой линзы
Цель урока: научить учащихся связывать фокусное расстояние линзы с расстоянием от предмета до линзы и от изображения до линзы.
Ход урока
Письменная проверочная работа по теме
«Построение изображений, полученных с помощью линз»
Уровень 1
Что такое линза? Каковы ее свойства?
Изобразите схематично выпуклую и вогнутую линзы. Проведите их оптические оси, обозначьте оптические центры этих линз.
У ровень 2

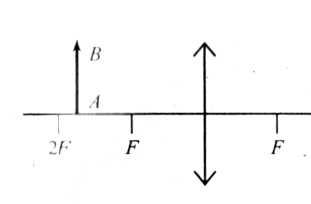

Постройте изображение данного предмета в линзе (рис. 1). Какое это изображение?
Н а рисунке показаны главная оптическая ось ММ линзы, предмет АВ и его изображение . Определите графически положение оптического центра и фокусов линзы.
Уровень 3

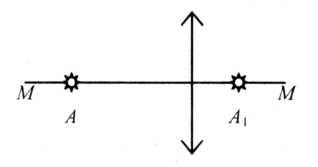

О пределите построением, где находится оптический центр тонкой линзы и ее фокусы, если ММ - главная оптическая ось линзы, А - светящаяся точка, - ее изображение. Определите также тип линзы и тип изображения.
Определите построением положение фокусов линзы, если А - светящаяся точка, - ее изображение. ММ - главная оптическая ось линзы.
Уровень 4

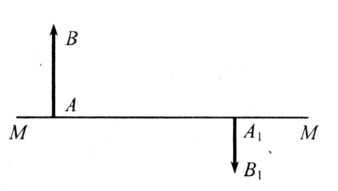

Н а рис. показано положение предмета АВ и его изображения . Найдите построением положение линзы и расположение ее фокусов.
Г де должны находиться фокусы двух линз (см. рис.), чтобы параллельные лучи, пройдя через линзы, оставались параллельными?
Изучение нового материала
Учитель предлагает учащимся вывести формулу, связывающую фокусное расстояние F с расстоянием от предмета до линзы d и расстоянием от линзы до изображения f.
Возьмем собирающую линзу и расположим предмет АВ на расстоянии d перед ней (d F). Построим изображение предмета АВ, воспользовавшись двумя выходящими из точки А лучами (рис.)
Обозначим через h высоту предмета АВ, а через Н - высоту изображения . Учитывая, что OB = d, О = f из подобия треугольников ОВА и О , а также CO и получаем:
= = , = =
Приравнивая правые части этих соотношений, находим: fF + dF = fd
Разделив полученное уравнение на Fdf получаем: + =
Таким образом:
Вид линзы и изображения | Формула |
Если линза собирающая, и изображение действительное, то | + = |
Если линза собирающая, а изображение мнимое, то | - = |
Если же линза рассеивающая, то | - = - |
Увеличение линзы | Г = = |
Решение задач
Задача 1
У одной линзы фокусное расстояние равно 20 см, а у другой - 0,5 м. Какая из них обладает большей оптической силой?
Задача 2
На каком расстоянии от собирающей линзы с фокусным расстоянием 20 см получится изображение предмета, если сам предмет находится на расстоянии 15 см?
Задача 3
Предмет расположен на расстоянии 15 см от рассеивающей линзы с фокусным расстоянием 30 см. На каком расстоянии от линзы получается изображение данного предмета?
Задачи 4
Оптическая сила линзы 4 дптр. На каком расстоянии от линзы следует поместить предмет, чтобы получить действительное изображение в натуральную величину?
Задача 5
Собирающая линза с фокусным расстоянием 40 см дает действительное изображение предмета, причем изображение находится на таком же расстоянии от линзы, как и предмет. Чему равно это расстояние?
Задача 6
Изображение предмета, поставленного на расстоянии 50 см от собирающей линзы, получилось увеличенным в 2 раза. Каково фокусное расстояние линзы?
Домашнее задание: повторить §66 учебника.
