Графическое изображение деталей и изделий. Презентация для 5 кл.

ЭСКИЗ ДЕТАЛИ

Эскиз детали «основание» подставки для ручек и карандашей

Технический рисунок и чертёж

Технический рисунок домика для птиц (а) и чертежи его деталей (б)

линейка

столярный угольник

циркуль

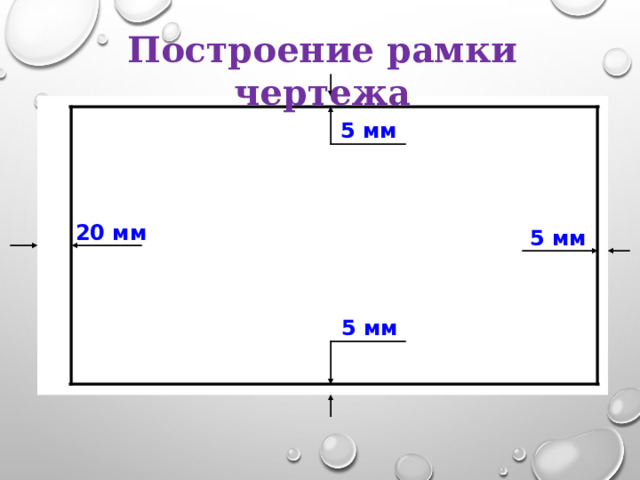

Построение рамки чертежа

5 мм

20 мм

5 мм

5 мм

24

8

8

8

Построение таблицы-штампа в рамке

100

ФИ ученика

мас-штаб

название

материал

20

20

20

20

МАСШТАБ

Масштаб – это отношение линейных размеров изображения детали к её действительным размерам.

20

20

20

М 2:1

М 1:1

М 1:2

Важно : на чертеже, эскизе или техническом рисунке, изображённом в любом масштабе, размеры детали проставляют действительные.

Виды детали «стенка»

Главный вид (направление взгляда А)

Вид слева (направление взгляда Б)

Вид сверху (направление взгляда В)

40

20

Чертёж детали «призма»

Главный вид

Вид слева

Ø 12

50

Вид сверху

Призма

М1:1

Древесина берёзы

Линии чертежа

Сплошная толстая основная:

Это линии видимого контура

1 мм

38

Это размерные и выносные линии:

Сплошная тонкая:

выносные линии

1/2 мм

120

размерные линии

Сплошная волнистая:

Это линии обрыва:

было

500

1/2 мм

стало

500

Штриховая:

Это линии невидимого контура:

от 2 до 8 мм

1/2 мм

от 1 до 2 мм

Это осевые и центровые линии:

Штрихпунктирная тонкая:

центровые

от 5 до 30 мм

1/2 мм

от 3 до 5 мм

неправильно

правильно

осевые

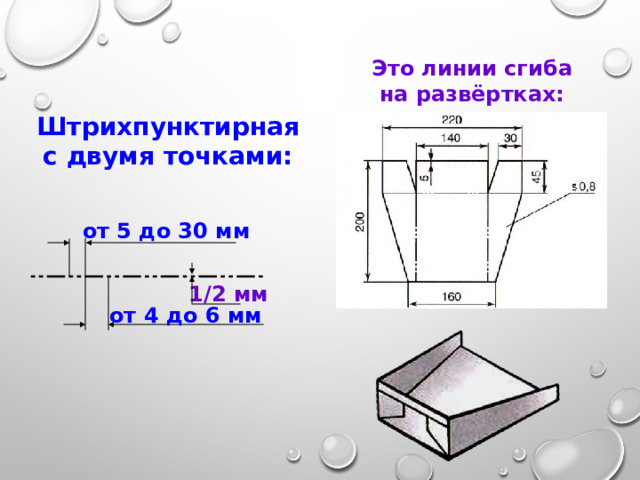

Это линии сгиба на развёртках:

Штрихпунктирная с двумя точками:

от 5 до 30 мм

1/2 мм

от 4 до 6 мм

направление взгляда

28

28

Нанесение размеров.

неправильно

правильно

28

37

37

направление взгляда

Ø 46

R 23

Ø – это диаметр окружности

R – это радиус окружности

S4

S – это толщина детали

Прочитайте чертёж. Заполните таблицу.

Название

детали

Материал

детали

Масштаб

изображения

Количество

видов на

чертеже

Древесина берёзы

Три вида

М 1:1

Призма

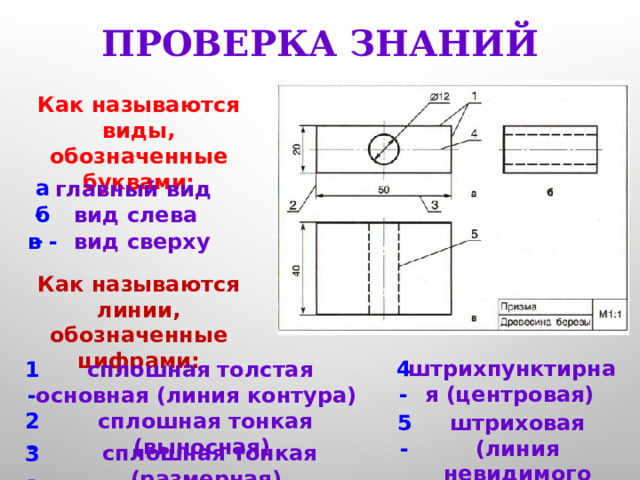

ПРОВЕРКА ЗНАНИЙ

Как называются виды, обозначенные буквами:

а -

главный вид

б -

вид слева

в -

вид сверху

Как называются линии, обозначенные цифрами:

4-

штрихпунктирная (центровая)

сплошная толстая основная (линия контура)

1-

сплошная тонкая (выносная)

2-

5-

штриховая (линия невидимого контура)

сплошная тонкая (размерная)

3-

ЗАКРЕПЛЕНИЕ УЧЕБНОГО МАТЕРИАЛА

Укажите стрелками, что означают линии или надписи на чертеже.

Что означает

Штриховая линия невидимого контура

Центр отверстия на чертеже

Линия видимого контура детали

Масштаб «один к двум»

Диаметр 8 мм

Размерная или выносная линия

Линия или надпись на чертеже

М 1:2

Ø 8

Задание на дом.

Изучить параграф 4 учебника, ответить на вопросы 1-4, с.20 учебника; попробовать выполнить на компьютере эскиз несложной детали из древесины, распечатать его и вклеить в рабочую тетрадь или поместить в портфолио.

СПАСИБО ЗА УРОК

СПИСОК ИСПОЛЬЗОВАННЫХ ПЕЧАТНЫХ ИСТОЧНИКОВ

1.СИМОНЕНКО В.Д. ТЕХНОЛОГИЯ. 5 КЛАСС: УЧЕБ. ДЛЯ ОБЩЕОБРАЗОВАТ. УЧРЕЖДЕНИЙ: ВАРИАНТ ДЛЯ МАЛЬЧИКОВ / В.Д. СИМОНЕНКО, А.Т. ТИЩЕНКО, П.С. САМОРОДСКИЙ; ПОД РЕД. В.Д. СИМОНЕНКО. – 6-Е ИЗД. – М.: ПРОСВЕЩЕНИЕ, 2010.

2.ТИЩЕНКО А.Т. ТЕХНОЛОГИЯ. ИНДУСТРИАЛЬНЫЕ ТЕХНОЛОГИИ: 5 КЛАСС: МЕТОДИЧЕСКОЕ ПОСОБИЕ / А.Т. ТИЩЕНКО. – 2-Е ИЗД., ДОРАБ. - М.: ВЕНТАНА-ГРАФ, 2014.

3.ТИЩЕНКО А.Т. ТЕХНОЛОГИЯ. ИНДУСТРИАЛЬНЫЕ ТЕХНОЛОГИИ: 5 КЛАСС: РАБОЧАЯ ТЕТРАДЬ ДЛЯ УЧАЩИХСЯ ОБЩЕОБРАЗОВАТЕЛЬНЫХ ОРГАНИЗАЦИЙ / А.Т. ТИЩЕНКО, Н.А. БУГЛАЕВА. – 2-Е ИЗД., ДОРАБ. – М.: ВЕНТАНА-ГРАФ, 2014.

4.ТИЩЕНКО А.Т. ТЕХНОЛОГИЯ. ИНДУСТРИАЛЬНЫЕ ТЕХНОЛОГИИ: 5 КЛАСС: УЧЕБНИК ДЛЯ УЧАЩИХСЯ ОБЩЕОБРАЗОВАТЕЛЬНЫХ УЧРЕЖДЕНИЙ / А.Т. ТИЩЕНКО, В.Д. СИМОНЕНКО. – М.: ВЕНТАНА-ГРАФ, 2012.
