История развития чертежа

История развития чертежа

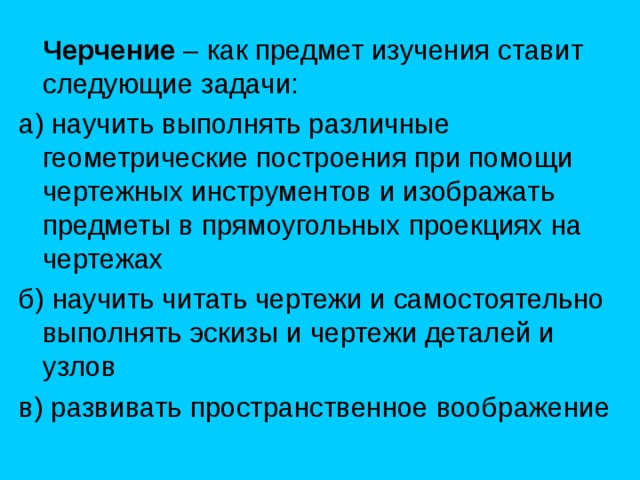

Черчение – это учебная дисциплина, которая изучает правила выполнения и чтения чертежей

Черчение

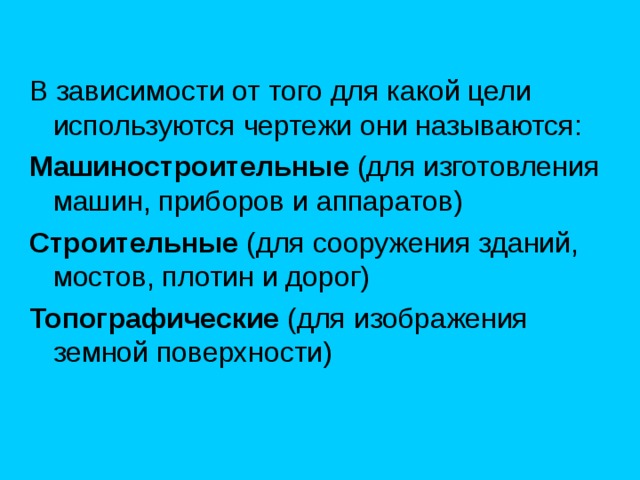

Машиностроительные

Строительные

Топографические

Для того чтобы понять, какой путь прошел современный чертеж с момента его возникновения до наших дней, рассмотрим основные этапы развития инженерной графики и стандартизации

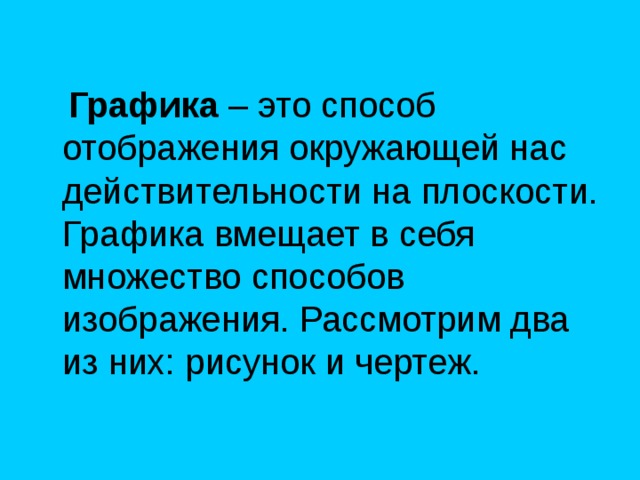

Графика – это способ отображения окружающей нас действительности на плоскости. Графика вмещает в себя множество способов изображения. Рассмотрим два из них: рисунок и чертеж.

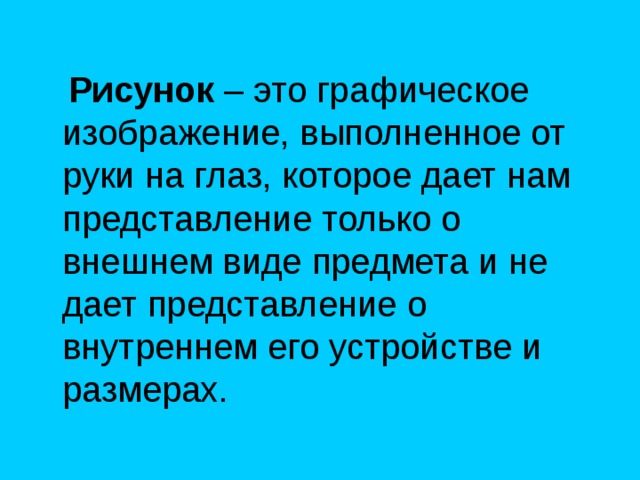

Рисунок – это графическое изображение, выполненное от руки на глаз, которое дает нам представление только о внешнем виде предмета и не дает представление о внутреннем его устройстве и размерах.

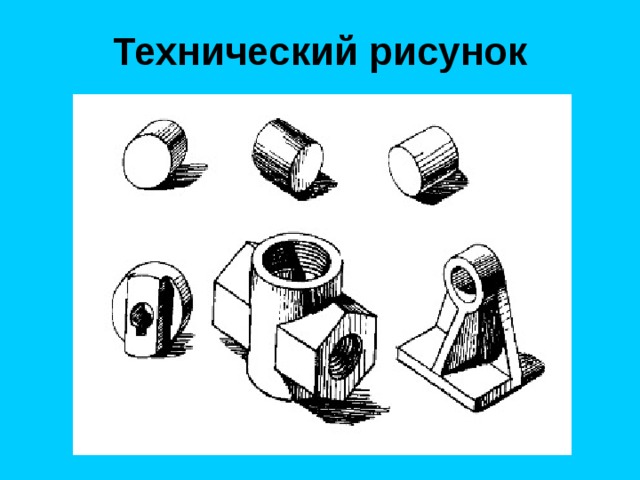

Технический рисунок

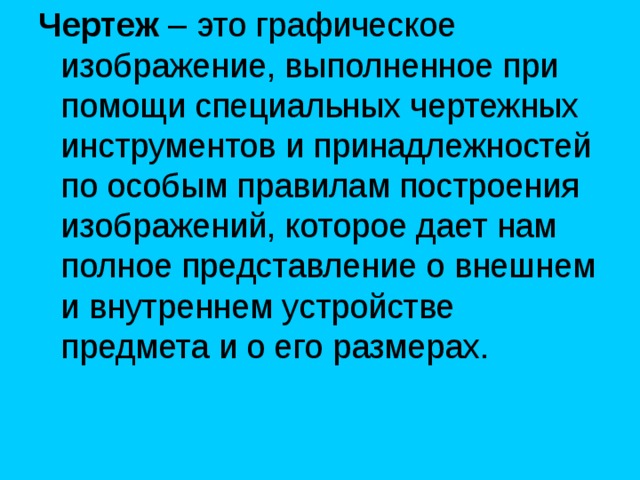

Чертеж – это графическое изображение, выполненное при помощи специальных чертежных инструментов и принадлежностей по особым правилам построения изображений, которое дает нам полное представление о внешнем и внутреннем устройстве предмета и о его размерах.

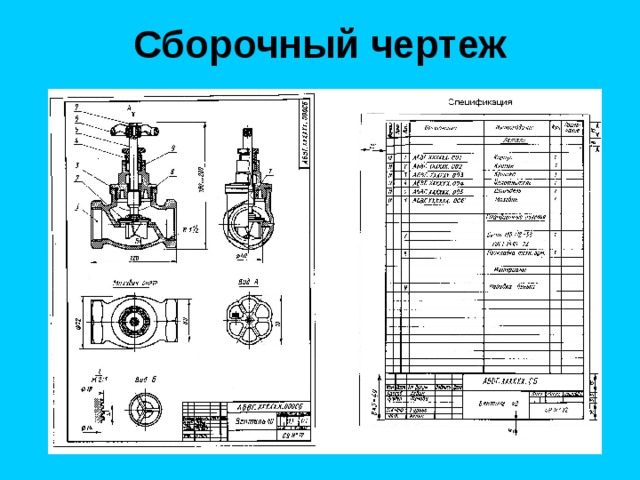

Сборочный чертеж

История развития инженерной графики

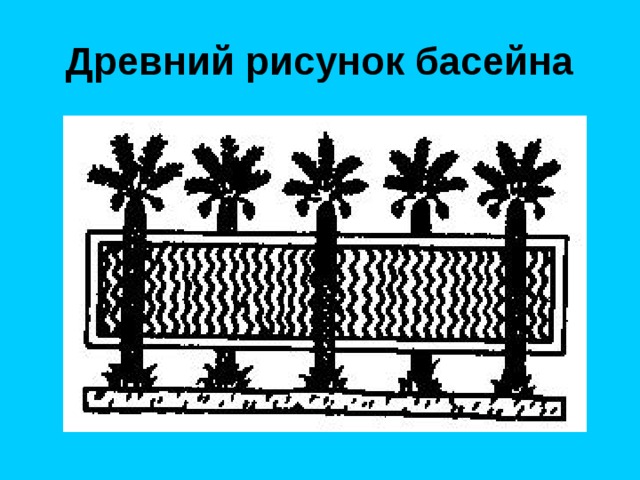

Древний рисунок басейна

Рисунок лошади и снаряжения

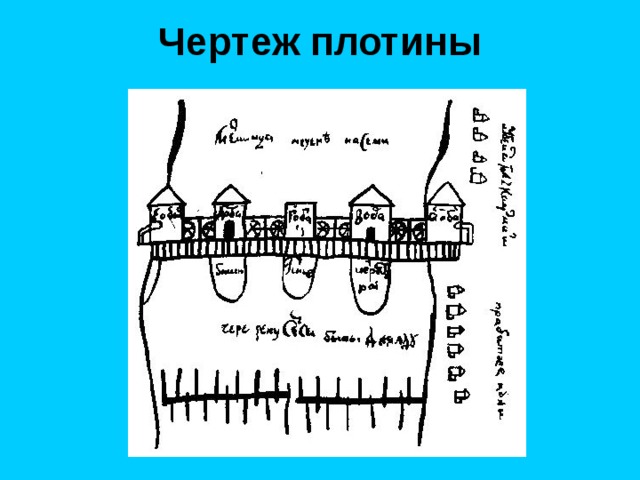

Чертеж плотины

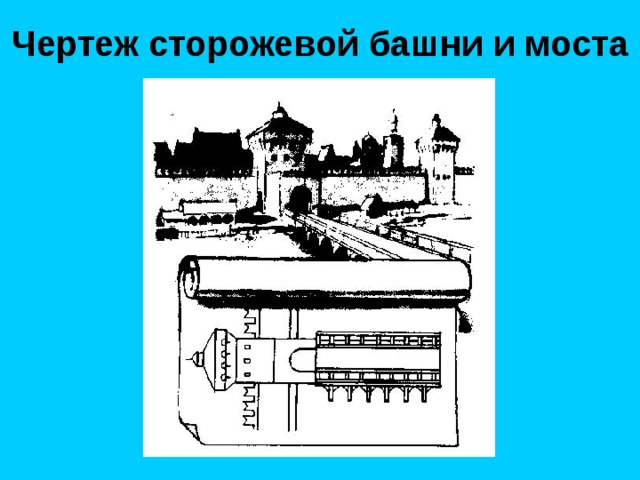

Чертеж сторожевой башни и моста

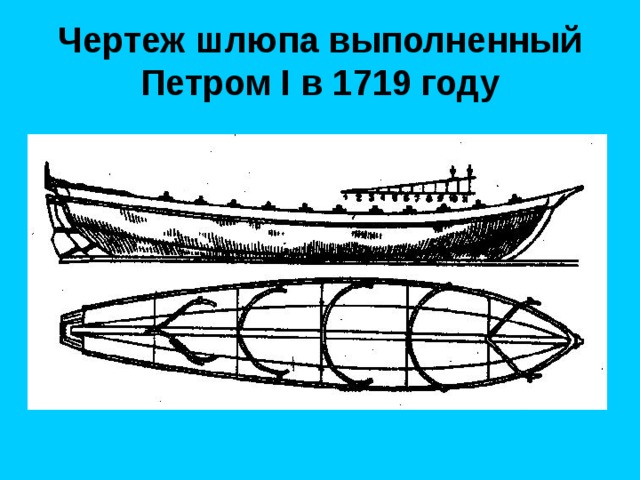

Чертеж шлюпа выполненный Петром I в 1719 году

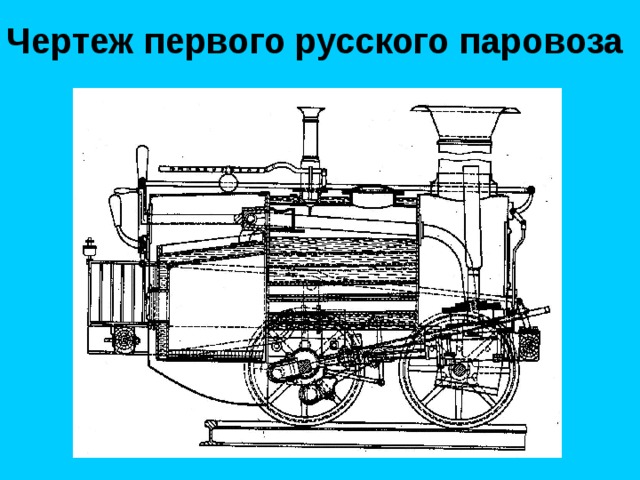

Чертеж первого русского паровоза

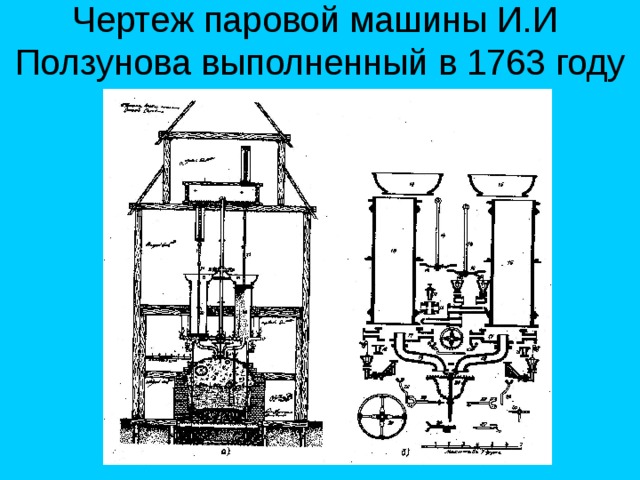

Чертеж паровой машины И.И Ползунова выполненный в 1763 году

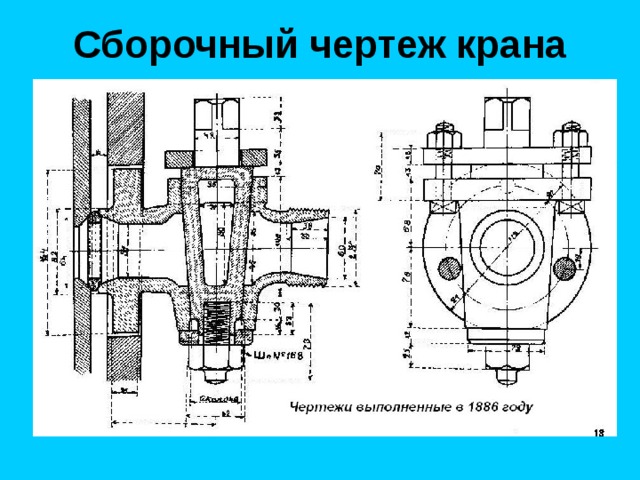

Сборочный чертеж крана

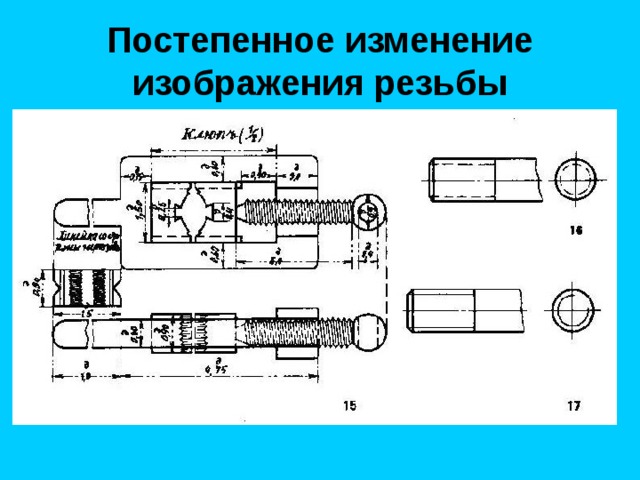

Постепенное изменение изображения резьбы

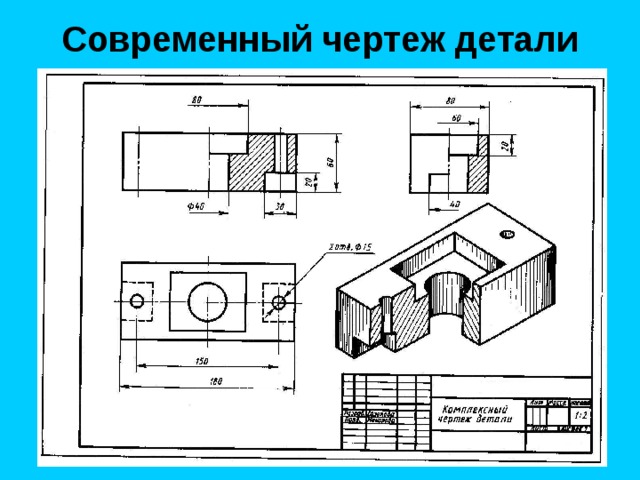

Современный чертеж детали

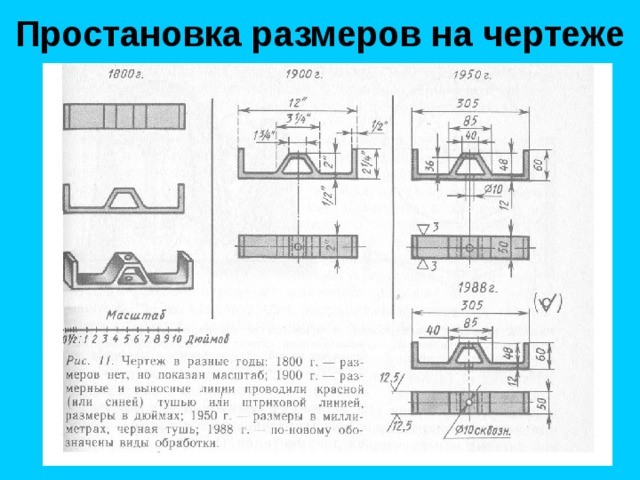

Простановка размеров на чертеже

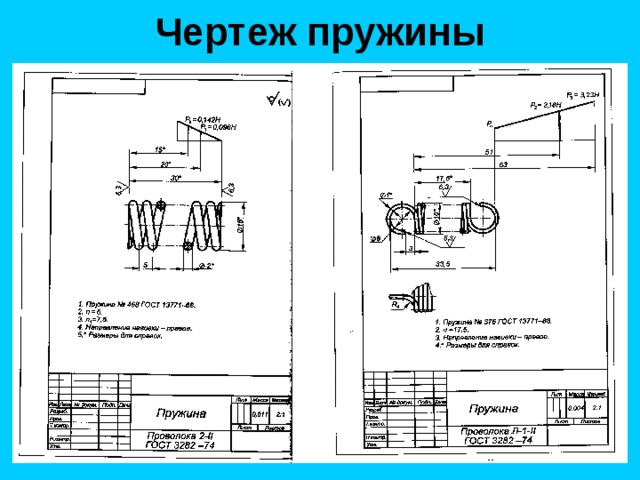

Чертеж пружины

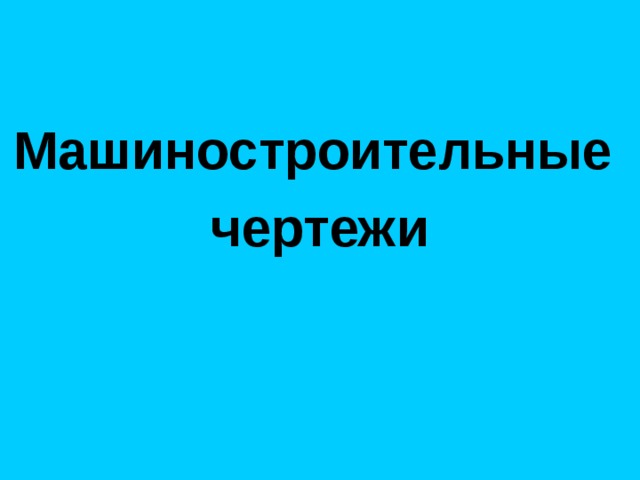

Машиностроительные

чертежи

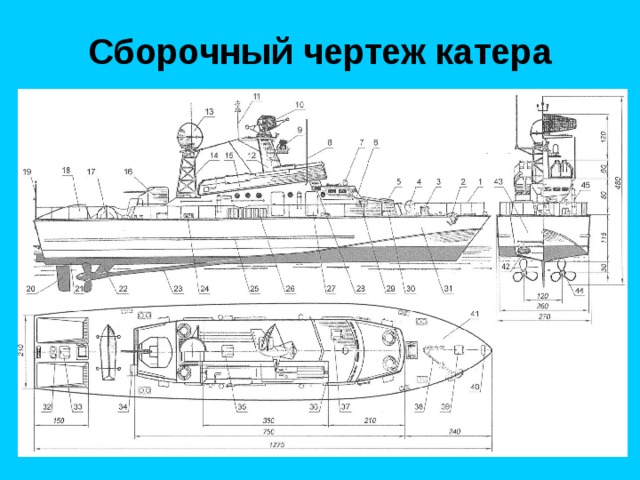

Сборочный чертеж катера

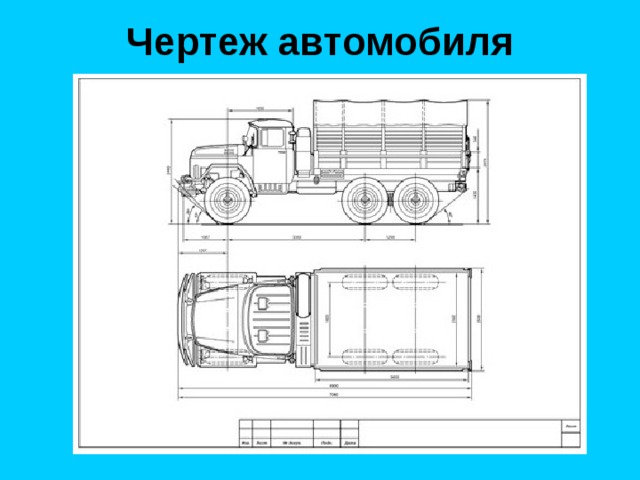

Чертеж автомобиля

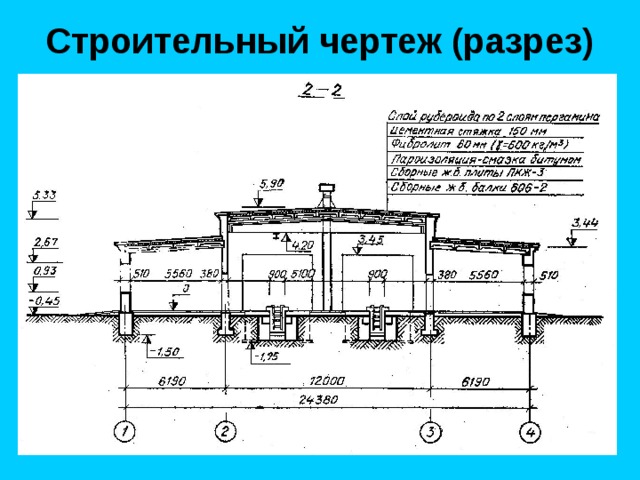

Строительный чертеж (разрез)

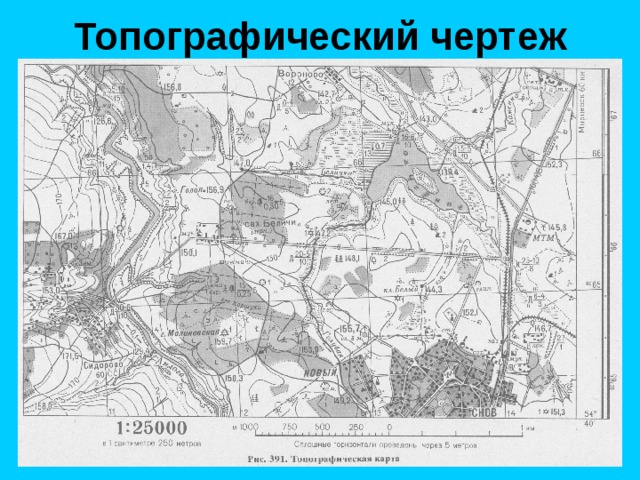

Топографический чертеж

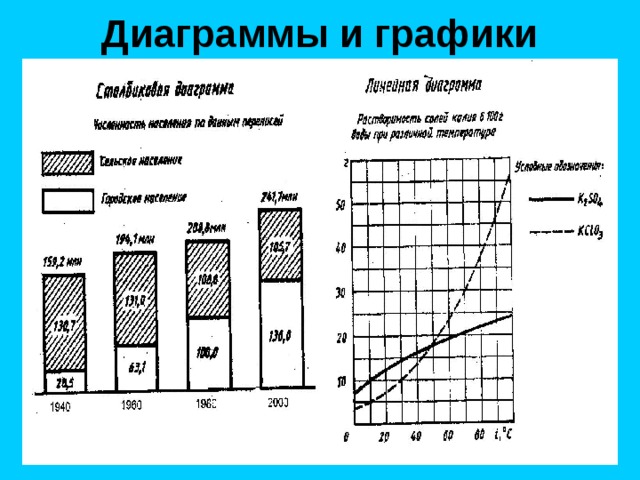

Диаграммы и графики

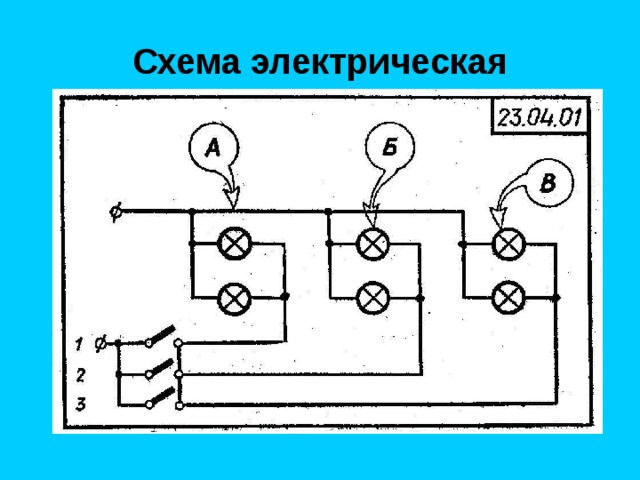

C хема электрическая

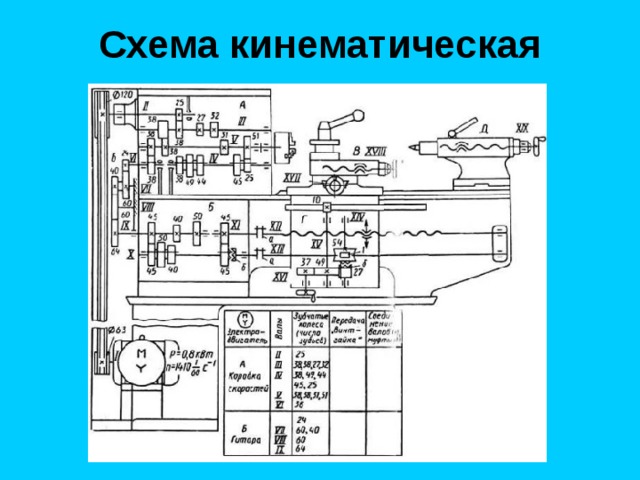

Схема кинематическая

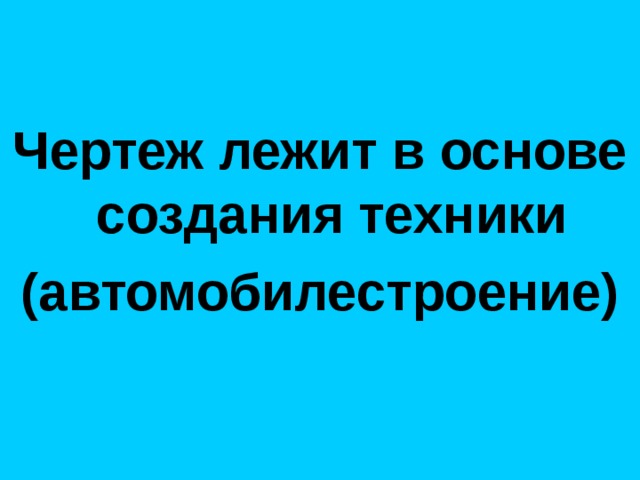

Чертеж лежит в основе создания техники

(автомобилестроение)

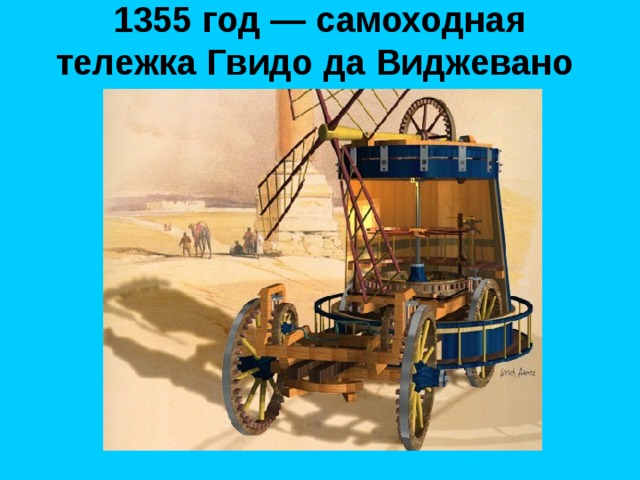

1355 год — самоходная тележка Гвидо да Виджевано

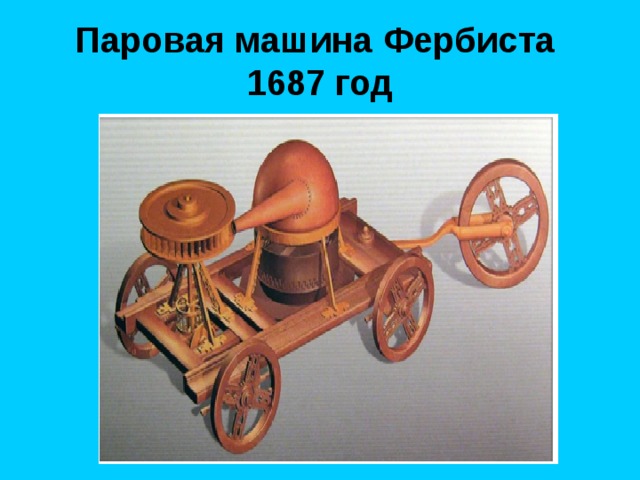

Паровая машина Фербиста 1687 год

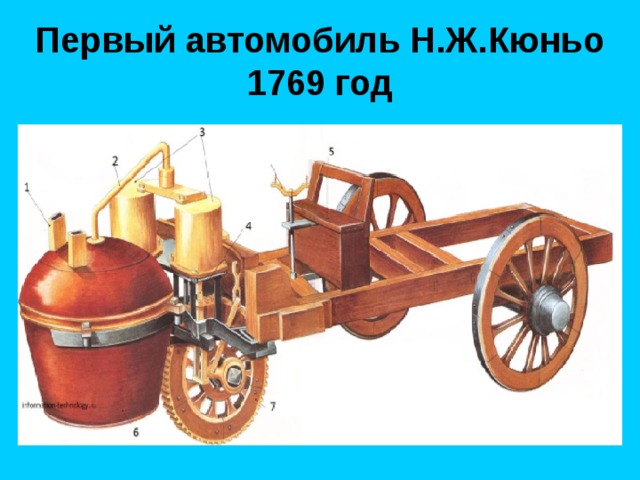

Первый автомобиль Н.Ж.Кюньо 1769 год

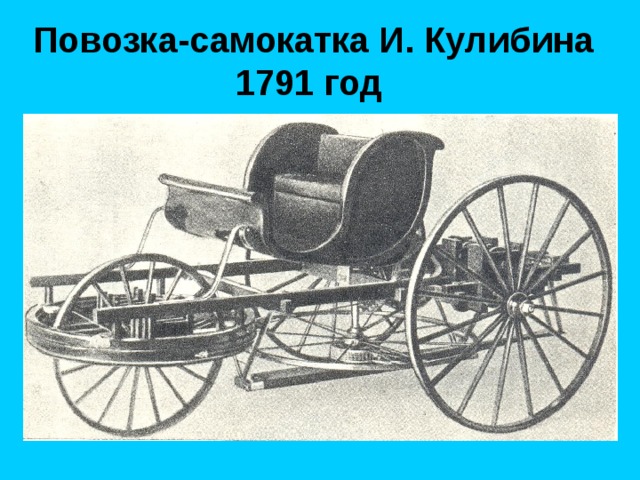

Повозка-самокатка И. Кулибина 1791 год

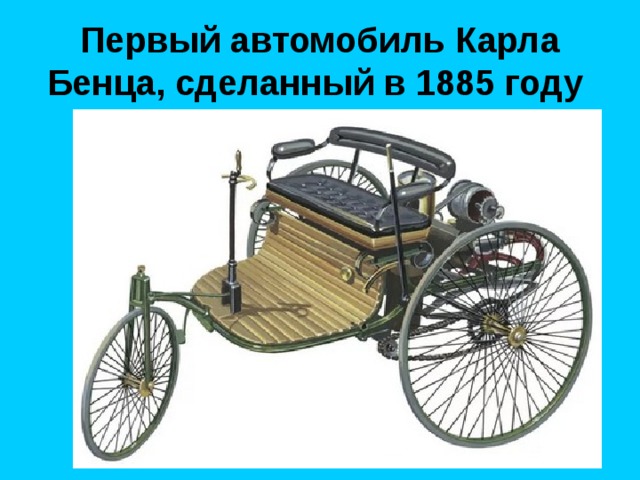

Первый автомобиль Карла Бенца, сделанный в 1885 году

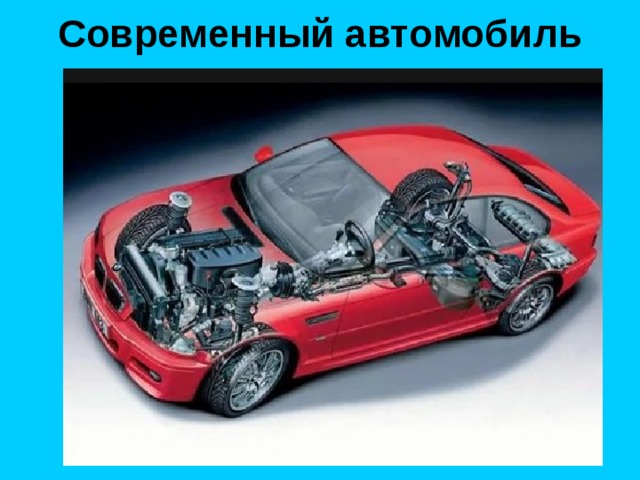

Современный автомобиль
