История развития швейной машины

1. 1755 г. — Англия — Вейзенталь — ручная

швейная машина однониточная.

2. 1828 г. — Франция — Тимонье — швейная

машина однониточная.

3. 1845 г. — США— Хоу — швейная машина двух-

ниточная с челночным стежком.

4. 1846 г. — США — Зингер — швейная машина с

прижимной лапкой.

5. 1923 г. — Россия (Подольск) — первый завод по

производству швейных машин.

Первыми создателями швейной машины считаются голландцы, создавшие машину, облегчающую сшивание больших полотен ткани в мастерских по пошиву парусов. Легенда гласит, что где-то в XIV веке здесь появился огромный колёсный агрегат, который рабочие использовали в парусных мастерских для стачивания длинных кусков материи. Однако голландцы настолько сильно боялись, что у них украдут секрет машины, что до наших дней не дошли не только чертежи, но даже и имя ее создателя.

            Леонардо да Винчи

В конце XV века к созданию первого проекта и чертежа швейной машины приложил руки сам Леонардо Да Винчи, но он к сожалению так и остался нереализованным. В течение многих лет никто не решался создать нечто подобное, пока в 1755 году немец Карл Вейзенталь не получил патент на иглу, которую можно было использовать в швейном механизме. Игла имела два острых конца, а ушко, куда продевалась нитка, располагалось посередине.

В 1790 году Томас Сейнт разработал чертежи машины для шитья сапог. Машина имела ручной привод и заготовки сапог могли перемещаться относительно иглы при помощи рук. Машина должна была делать отверстия в коже, в которые вручную требовалось продеть нитку. Однако изобретателю так и не удалось сконструировать работающий прототип. Машина долгое время существовала лишь на бумаге. Лишь в 1873 году агрегат, наконец, собрали. Но проверить его в деле не удалось: устройство оказалось неработоспособным. Несмотря на это, Томасу Сенту был выдан первый патент на машину для шитья обуви.

                                                                                                            Швейная игла

                                                                                                           Мандерспергера

1814 можно назвать революционным, поскольку именно в этом году австрийский портной Йозеф Мадерспергер придумал иглу с ушком у острия (в точности как у современных швейных машин) и запатентовал её. Но к сожалению он так и не смог создать полноценную швейную машину.

Сдедующим в этом списке, оказался изобретатель Бартоломи Тимоньё. Он не только создал первую в мире работающую швейную машину, но и открыл в 1831 году небольшую швейную фабрику под Парижем. Восемьдесят установленных на ней машинок стали шить форму для французских солдат. Предприятие оказалось успешным. Рабочие, шившие на машинке, справлялись с заказами в разы быстрее, чем рабочие с соседних фабрик, по старинке шьющие иглой. Заказы посыпались на Тимонье как из рога изобилия. Но фабрике не суждено было закрепить успех. Портные, работавшие неподалеку и шившие вручную, почувствовали угрозу и разгромили ее. Тимонье несколько раз пытался начать все сначала, но неудачи преследовали его и, в конце концов, он сдался и умер в нищете, не оставив потомкам даже чертежей своего детища.

         Одна из первых

        швейных машин

В 1833 году в Америке Уолтер Хунт изобрел свой вариант швейной машины, которая не просто подражала ручному шитью. Эта была первая машина, которая более или менее была похожа на современную. В своей конструкции она имела иглу Мандерспергера и две шпульки. Главный недостаток машины - она не могла сшивать большие куски материи.

В 1842 году Джон Гриноуг – американец, создает свою швейную машину. Ее конструктивная особенность в том, что игла полностью проходит через ткань. Несмотря на то, что машина была сконструирована и работала, она не получила широкого применения.

 Элиас Хоу

Неизвестно сколько бы еще было придумано вариантов прототипа современной швейной машины, если бы в 1845 году американец Элиас Хоу не изобрел бы первую машину с челноком. Не смотря на ряд существенных недостатков, она была уже более-менее пригодна для шитья, в отличии от своих предшественниц. Швейная машина была высокоскоростной и делала до 300 стежков в минуту. Ее отличительной особенностью были вертикальная подача материала (вместо привычной горизонтальной) и изогнутая игла. Она была запатентована в 1846 году и считалась по тем временам самой совершенной, не смотря на то, что очень часто ломалась. В том же году, он получает патент на своё изобретение, и первые швейные машины поступают в продажу. Журнал «Scientific American» тотчас отметил их как «экстраординарные». Но кроме журналистов «Scientific American», изобретение Хоу мало кого поразило. Портным шить с помощью новинки оказалось в диковинку, они предпочитали делать это вручную, и покупать швейную машинку не спешили.

Швейная машина Элиаса Хоу

Целых три года изобретатель безуспешно пытался привлечь внимание общественности к себе и своему «детищу» в Америке. Затем решил попытать счастья в Англии. Но и в там новинку ждал провал. Практически разоренный, Элиас Хоу был вынужден вернуться обратно в Америку, где внезапно обнаружил, что его изобретение успешно продается. Правда, автором пользующейся спросом швейной машинки значится не он, а другой изобретатель.

Кто же был этот изобретатель?

 Иссак Меррит Зингер

В 1811 году в Америке в небольшом городе Трой штата Нью-Йорк, в семье эмигрантов из Германии родился Иссак Меррит Зингер. В двенадцать лет он бросил школу и сбежал в город Рочестер на берегу озера Онтарио, где устроился подмастерьем к местному механику. Он довольно быстро освоил основы этой профессии, но работа на одном месте вскоре наскучила ему, и юный Зингер решил стать бродячим актером. Поскитавшись по Соединенным Штатам в составе бродячих групп до 20-летнего возраста, Исаак решил вернуться к своему прежнему ремеслу и устроился механиком в мастерскую, занимавшуюся тогда ремонтом совершенных швейных машин Элиаса Хоу. Машинки Хоу очень часто ломались, и у Зингера было много работы. Однажды, в сердцах, он сказал хозяину, что придумает более совершенную машину, чем Хоу. И, одолжив у приятеля 40 долларов, за 10 дней серьезно доработал машину Хоу. Теперь она получила горизонтально расположенный челнок, и нитки при шитье перестали путаться, ножной привод, освободивший обе руки швеи, столик-доску для ткани и «лапкой», прижимавшую материал к поверхности. И самое главное достижение - машина стала делать сколь угодно длинный шов и не обязательно прямой.

Одна из первых машин компании «Зингер»

12 августа 1851 года он официально зарегистрировал свое детище и получил на него патент №8294.

В те годы, машина Зингера стоила баснословных денег (100$) – далеко не каждый мог позволить себе такую покупку. Не известно, как сложилась бы судьба изобретателя и его детища, не встреть он богатого адвоката Уильяма Кларка. С его легкой руки была внедрена схема оплаты товара в рассрочку, резко увеличившая покупательский спрос на машину.

    Логотип «Зингер» на

 одной из швейных машин

В 1851 году Зингер создает фирму «I. M. Singer&Co», которая стала обеспечивать оборудованием швейные фабрики.

Но в 1854 году компания получила повестку в суд. Элиас Хоу, увидев, что в конструкции «Зингера» используются запатентованные им принципы работы, захотел получить свою долю от доходов компании. Успешной фирме пришлось защищаться. Несмотря на красноречивое выступление на суде одного из директоров фирмы, а по совместительству и адвоката Эдварда Кларка, суд удовлетворил иск Элиаса Хоу и постановил, что он является идейным автором всех швейных машинок выпускаемых на территории США. Так же, суд обязал «I. M. Singer&Co» выплачивать по 25$ с каждого проданного предприятием изделия. Более того, по требованию суда, их патенты были объединены. Однако партнерство Хоу и Зингера длилось не долго.

Конец XIX века.

Швея работает на машинке «Зингер»

В1855 году швейная машинка Зингера получила первый приз на всемирной выставке в Париже. В 1858 году компании удалось снизить стоимость машины до 10 долларов, сделав ее доступной для каждого. Также он первым потратил 1 млн. долларов на рекламу своей продукции, благодаря которой швейная машинка «Зингер» стала одним из символов Америки.

Швейная машинка «Зингер» к концу XIX века стала одним из символов Америки и её стали использовать повсеместно.

К 1863 году предприятие изменила свое название на Singer «The Singer Manufacturing Company» (Мануфактурная Компания Зингера) и продавала боле 20000 машинок в год, а в течении последующих 10 лет было открыто несколько фабрик в США и Европе.

В 1867 году Зингер продает свою долю компании партнеру и уже не занимается производством швейных машин.

В конце XIX века, на фоне «зингеровского» бума появляются и другие компании производители швейных машин : «Pfaff», «Veritas», «Kaizer»,«Husqvarna». Однако с появлением многочисленных конкурентов «Singer Manufacturing Company» лишь закрепила свой успех. В конце XIX века фирма открывает филиал в Германии, на заводе Виттенберга. Именно этот филиал поставлял швейные машинки в Россию.

Кроме того, наверняка всем известен миф о том, что существует два типа машин Зингер, имеющих разные логотипы. У одних он начинается с буквы «Z», а у других с «S». Те, которые пишутся через «Z» - настоящие, а через «S» - фальшивые. Разгадка проста: компания Зингер действительно меняла первую букву в названии своей марки для одного из своих филиалов - российского.

Поскольку ввоз швейных машин на территорию России, а так же экспорта в другие страны – Турции, Японию, Китай был очень дорог, то руководством компании было решено основать в России в 1897 году собственный завод по изготовлению швейных машин.

Едва появившись в России, машинки Зингера стали пользоваться огромным спросом. Он был настолько велик, что к началу XX века фирма открыла в стране более 3000 магазинов— умопомрачительная цифра даже по нынешним временам. Чтобы удовлетворить всех россиян, желающих приобрести швейную машинку, транснациональная корпорация «Зингер» построила завод в подмосковном Подольске. Он дополнил своими мощностями немецкую фабрику.

Фабрика швейных машин «Зингер» в Подольске

В 1901 году в г. Подольске на 30 десятинах земли начинается строительство нового механического завода по производству швейных машин «Зингеръ». В строительство были вовлечены сотни людей и уже в 1902 году уже началось первое производство деталей для бытовых швейных машин. Не смотря на то, что завод был построен в России, управляли им немцы. Отсюда и пошло ошибочное мнение, что машины «Зингер» это немецкие машины.

Производство было так хорошо налажено, что уже к 1913 году завод производил более 600 тысяч машин в год. Часть машин оставалось в России, а часть, как и задумывалось, под российской маркой «Зингеръ» экспортировались в Китай, Японию, Турцию и Персию. Все швейные машины продавались исключительно в фирменных магазинах.

Дом Зингера» в Санкт-Петербурге.

После революции в нем размещался

крупнейший книжный магазин северной столицы — ленинградский «Дом Книги»

Если кто был в городе на Неве, то наверняка знает здание «Дома книги» на невском проспекте. Присмотритесь к нему повнимательнее и вы увидите вывеску «Зингеръ» на его фасаде.

В 1902-1904 году в крупнейшем по тем временам городе России - Санкт-Петербурге фирма строит дом для своего представительства. Место под сооружение было выбрано самое престижное— Невский проспект. Первоначально, «Дом Зингера» должен был стать первым петербуржским небоскребом, насчитывающим 11 этажей. Однако жители города на Неве уже в то время ревностно относились к строительству высотных сооружений. Под натиском петербуржцев дом пришлось «укоротить» с одиннадцати до семи этажей. При строительстве дома применялись самые современные технологии. Например, впервые в России были применены металлические перекрытия и каркасы, что позволило соорудить огромные окна-витрины по фасаду здания. Построенное здание вызвало двоякую оценку у петербуржской публики. Некоторые искренне восхищались его необычной архитектурой. Однако поклонники старой петербургской архитектуры, классицизма и имперского стиля ругали дом по чем свет стоит. Особенно их злила башня с глобусом, которая по сей день венчает «Дом Зингера». Этот глобус, 2.8 м в диаметре, был расположен точно по линии пулковского меридиана и наглядно демонстрировал всем глобальный размах компании и ее превосходство над конкурентами.

В 1917 году компания «Зингер» передает завод в аренду Временному правительству, а в уже следующем - национализируют. С этого момента компания «Зингер» уже никакого отношения к подольскому заводу не имеет, и завод развивается самостоятельно.

Только в 1994 году подольское предприятие снова становится частью компании «Зингер». Но, к сожалению, ненадолго: в конце 2000 года компания «Зингер» обанкротилась. Не смотря на это, фамилию Зингер знает практически любой человек, ведь машинки Зингера продолжают служить до сих пор.

Сейчас, швейная машинка— это высокотехнологичное изделие, умеющее не только шить, но и вышивать. Очень часто эти устройства управляются не швеёй, а компьютером. Но в них все еще можно узнать тот первый агрегат, который Исаак Меррит Зингер продал за 100 долларов — огромные деньги в далеком 1851 году.

Литература:

Александр Бородецкий «История швейных машин: от Адама до Зингера»;

Статья Ирины Мак. Известия. № 54 за 1 апреля 2005 года.

Википедия.

http://www.mquilts.ru/articles/231

На уроках технологии в школе учителя объясняют устройство швейной машины и практически все вы уверенны, что знаете, как устроена швейная машина. Тем не менее, очень часто мы неверно употребляем названия некоторых деталей, и совсем уж редко кто имеет точное представление, как устроено челночное устройство, устройство ручной швейной машины, как образуется швейный стежок. Выполняя ремонт и настройку швейных машин самостоятельно, особенно используя для этого техническую литературу, надо точно знать терминологию и понимать принцип устройства и работы швейных машин.

1. Устройство швейной машины челночного стежка


Все старые модели швейных машин типа Зингер, швейной ручной машины Подольск выполняющих одну прямую строчку с ножным приводом или ручным приводом устроены практически одинаково. Швейные машины типа Чайка отличаются от них наличием электропривода и дополнительным набором операций на базе строчки зигзаг. Швейные машинки типа Подольск и Чайка имеют вертикальный тип качающегося челнока. Современные швейные машины Brother, Janome, Singer и другие марки используют более современную горизонтальную конструкцию челнока. Некоторые модели швейных машин имеют вертикальный челнок "двойного облегания" вращающегося типа, как у промышленных машин, и управление выполнения операций и использованием компьютерных программ. Это дает возможность изготовления глазковых петель и вышивания любых рисунков на ткани, в том числе и по фотографии. Большой выбор лапок, аксессуаров и комплектация дополнительными устройствами расширяют возможности машинок безгранично, позволяя выполнить любую операцию, связанную с пошивом одежды.

2. Устройство швейной машины. Термины используемые для названия деталей


Винт - может быть с головкой и без нее, он имеет на своем стержне резьбу, а сверху канавку для отвертки.
Болт - имеет шести - или четырехгранную головку под соответствующий гаечный ключ, и также на своем стержне резьбу.
Вал - круглая ось для закрепления деталей на нем и передачи им движения.
Втулка - деталь цилиндрической формы, с отверстием внутри. Служит для удержания валов и осей. Вместо втулок могут использоваться подшипники скольжения и подшипники качения.
Для передачи вращения параллельным валам, находящимся на большом расстоянии друг от друга применяют ременные и зубчато-ременные передачи.
Кривошип - закрепляется на краю вращающегося вала, в который вставляется палец для крепления шатуна.
Шатун - стержень с двумя головками (втулками) - это основной элемент преобразования движения одного вала в движение другого.
Рейка - зубчатая деталь, находящаяся под лапкой, предназначенная для продвижения ткани.
Нитепритягиватель - длинный поводок на лицевой стороне машинки, выдергивающий нитку во время образования стежка. На краю его имеется ушко или разрез для вдевания верхней нитки.
Игольная пластина - пластина с отверстием для прохода иголки. Внутри пластины имеются прорези для рейки.
Игловодитель - стержень удерживающий иголку и проводящий ее в движение.
Шпулька - небольшая катушка, на нее наматывается нижняя нитка.

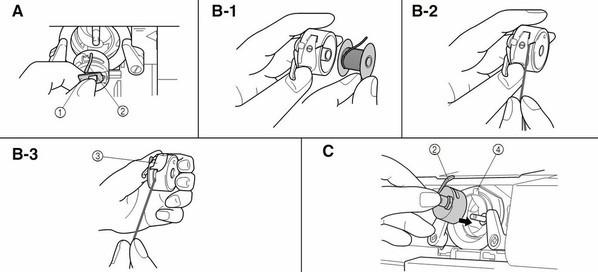

Шпульный колпачок - деталь челночного хода, в которую вставляют шпулька для швейной машины.

3. Челночное устройство. Как образуется челночный стежок

Двухниточная челночная строчка образуется переплетением в середине стачивающихся тканей или материалов. Верхняя нитка называется игольной, так как заправлена в ушко иглы, нижняя нитка называется челночной, поскольку поступает со шпульки, находящейся внутри шпульного комплекта. Челночная сточка малорастяжимая в сравнении со строчкой цепного стежка, поэтому не применяется для пошива трикотажных, сильно растягивающихся тканей. При растяжении шва таких изделий, например спортивной одежды, челночный шов может лопнуть. Преимущества такого вида строчки - она трудно распускаемая и достаточно прочная, как в поперечном, так и в продольном направлении. Основной недостаток такой строчки - частая замена шпульки.

Переплетение ниток в стежок производится с помощью качающегося, колеблющегося или вращающегося челнока. В бытовых машинах, особенно старого образца используется качающийся челнок, в современных машинах используется горизонтальный тип челнока, шпулька в нем видна как на ладони. Самым надежным и быстрым считается челнок вращающегося типа, он обычно используется в промышленных машинах.
Образование стежка происходит, когда игла вместе с ниткой проколов материал, начинает подниматься вверх на 1,8 - 2 мм. Именно в этот момент, создается избыток нитки, и выше ушка иголки появляется петля, в которую заходит носик челнока. Захватив верхнюю нитку, челнок проворачивает ее на 180 градусов по кругу и одновременно нитепритягиватель начинает движение вверх, вытягиваю верхнюю нитку. Когда нитка переходит границу в 180 градусов, нитепритягиватель выдергивает нитку из ткани и образуется стежок. Вслед за этим, рейка машины (зубчики) продвигают ткань на ширину стежка для подготовки нового цикла. Челнок совершает за время одного цикла образования стежка два оборота. Один оборот холостой, хотя остальные узлы швейной машины (игла, рейка, нитепритягиватель) в это время работают. Они заканчивают формирование челночного стежка.

4. Настройка и ремонт швейной машины. Взаимодействие иголки и челнока


Если четко представлять устройство швейной машины и процесс образования челночного стежка, то легче будет понять, как настраивать челночный узел - взаимодействие иголки и челнока. От его настройки, во многом, зависит качественная работа швейной машины: пропуски, "петляние", обрыв верхней и нижней нитки и другие дефекты строчки.

Общие параметры настройки зазоров:
В момент поднятия иглы на 1.8 - 2.0 мм., происходит образование петли верхней нитки чуть выше ушка иголки. В этот момент носик челнока должен почти вплотную (0,15 мм.) с лезвием иголки (небольшое углубление), и выше ушка иглы на 1.5 мм. Эти параметры имеют среднее значение и являются лишь ориентиром при настройке практически любой машинки челночного стежка. В зависимости от вида ткани они могут меняться. Для толстых или трикотажных тканей устанавливаются несколько иные параметры и, как правило, устанавливаются опытным путем.
Влияние на формирования стежка оказывают и другие узлы машинки: рейка, лапка, шпулька, натяжитель верхней нитки, компенсационная пружина и другие. Более подробно о значении их и ремонте можно узнать на страницах нашего сайта.

 Как устроен швейный челнок Швейный челнок для любой швейной машины - главное ее устройство. От того как настроены его параметры взаимодействия с иголкой зависит качество образования стежка. Многие неисправности швейных машин связаны именно с работой челночного устройства.

 Швейная машинка Подольск Устройство швейной машинки Подольск не сложное по сравнению с современными моделями швейных машин других марок. Настройку и ремонт можно выполнить самостоятельно даже не имея опыта ремонта швейных машин. Достаточно внимательно почитать некоторые статьи нашего сайта.

 Швейная машинка Чайка Устройство швейной машины Чайка, особенно ее настройка и ремонт отличаются от простеньких ручных машинок типа Зингер. Главный узел швейной машины - челночный ход настроить самостоятельно достаточно сложно. Но не всегда это нужно делать, иногда нужно лишь правильно настроить натяжение нижней нитки и машинка снова будет нормально работать.

 Причины пропуска стежков на швейной машине Настройка и ремонт швейной машины требуется, если машина постоянно делает пропуски стежков в строчке. Но иногда причиной появившихся пропусков могут быть неправильная настройка натяжения ниток, неправильная установка иголки.

 Смазка швейных машин Устройство практически любой швейной машины имеет много трущихся узлов и деталей, которые нуждаются не только в смазке, но иногда в регулировке, настройке и подчас замене. Своевременная смазка швейной машинки предотвращает преждевременный износ металлических деталей и гарантирует, что многие годы ремонт швейной машинки вам не понадобится.

Электронные образовательные ресурсы

Шитье на швейной машине с ножным приводом

Как вы знаете, бытовые швейные машины бывают с ручным, ножным и электрическим приводом. Швейная машина с ножным приводом дает большую скорость вращения махового колеса по сравнению с машиной, имеющей ручной привод, и освобождает руки работающего от вращения махового колеса. Все это создает лучшие условия для работы, ведет к увеличению производительности труда и улучшает качество изделий.

Швейная машина с ножным приводом

На швейных фабриках, в мастерских, ателье используют промышленные универсальные и специальные швейные машины. На специальных машинах выполняют только одну какую-нибудь операцию: пришивают пуговицы, делают петли, обметывают швы, вышивают и т. д. На универсальных же машинах могут быть выполнены многие операции по стачиванию деталей и обработке срезов изделия, а с помощью приспособлений изделие можно сшить от начала до конца. Бытовые швейные машины относятся к универсальным.

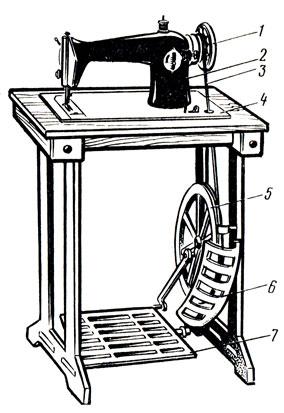

Рис. 28. Машина с ножным приводом: 1 - маховое колесо, 2 - корпус, 3 - ремень, 4 - платформа, 5 - пусковое колесо, 6 - щиток, 7 - педаль

Задание

Рассмотрите рисунок 28, найдите указанные детали на швейной машине и расскажите, чем отличается швейная машина с ножным приводом от швейной машины с ручным приводом.

Ножной привод. Ножной привод (рис. 29) имеет педаль 9, установленную на винтах (центрах). Она приводится в колебательное движение ногами работающего. Это движение с помощью шатуна 8 и кривошипа 7 превращается во вращательное и передается на пусковое колесо 4. Обод пускового колеса имеет желоб, в который вкладывается круглый ремень 3. Ремень соединяет пусковое колесо со шкивом 2 махового колеса, насаженным на главный вал машины.

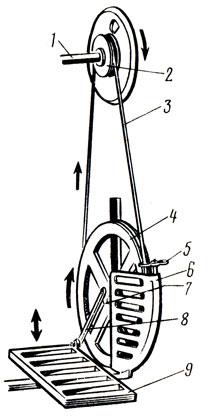

Рис. 29. Ножной привод швейной машины: 1 - главный вал, 2 - шкив махового колеса, 3 - ремень, 4 - пусковое колесо, 5 - отводка, 6 - щиток, 7 - кривошип, 8 - шатун, 9 - педаль

Таким образом, вращение пускового колеса с помощью ремня передается на шкив махового колеса. В целях безопасности пусковое колесо спереди закрыто щитком 6. По окончании работы ремень снимают с пускового колеса при помощи отводки 5.

Санитарно-гигиенические требования и правила техники безопасности

При работе на швейной машине с ножным приводом надо соблюдать в основном те же санитарно-гигиенические требования и правила техники безопасности, что и при работе на машине с ручным приводом (прил. 4 и 5). Кроме того:

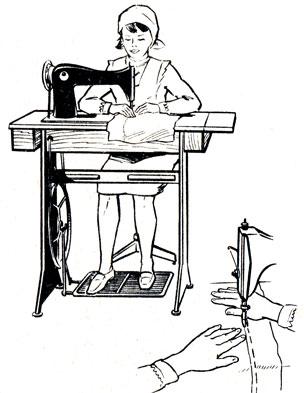

Рис. 30. Посадка при работе на швейной машине с ножным приводом

1. Работая на швейной машине с ножным приводом, надо обращать особое внимание на положение рук и ног

2. Не надевать ремень во время работы машины.

3. Не держать ремень рукой, иначе можно поранить руку скрепкой.

4. Заправляя нитку в машинную иглу, не держать ноги на педали.

5. Снимать ремень с обода пускового колеса при помощи отводки.

Запомните слова: ножной привод, пусковое колесо, приводной ремень, отводка, щиток.

Вопросы

1. Какие санитарно-гигиенические требования надо соблюдать при работе на швейной машине?

2. Какие правила техники безопасности надо соблюдать, работая на машине с ножным приводом?

3. С помощью какой детали вращательное движение пускового колеса передается на маховое колесо?

Упражнения

1. Пуск и остановка машины

1) Поставить машину на свободный ход.

2) Привести в движение маховое колесо машины. Для этого надо поставить ноги на педаль, правую немного впереди левой.

Правой рукой повернуть маховое колесо на себя и, работая ногами, покачивать педаль. Руки положить на платформу.

Следите за правильным направлением вращения махового колеса!

3) Остановить машину. Для этого надо прекратить покачивание педали, а правой рукой придержать маховое колесо (пальцы руки должны быть сомкнуты).

Повторить упражнение несколько раз.

2. Работа на машине без ниток

1) Поставить машину на рабочий ход.

2) Подложить под лапку ткань и опустить лапку.

3) Привести в движение маховое колесо машины. Следите за правильным положением рук и движением ткани! Ткань должна двигаться в направлении от работающего.

4) Остановить машину.

Повторить упражнение несколько раз.

Машинная игла

Машинная игла относится к важным рабочим органам швейной машины. Она прокалывает ткань и проводит через нее нитку, вдетую в ушко. В зависимости от вида выполняемой работы в различных машинах применяют иглы разной длины и формы (рис. 31). Иглы должны быть прочными и упругими. Изготовляют их из высококачественной стали.

Устройство иглы. Машинная игла состоит из трех основных частей: колбы, лезвия и острия (рис. 32).

Рис. 31. Виды машинных игл

Рис. 32. Устройство машинной иглы

Колба цилиндрической формы имеет лыску. Лезвие тоже цилиндрической формы, но меньшего диаметра, чтобы игла легче проходила через прокол, сделанный в ткани острием. У лезвия два желобка - длинный и короткий. Желобки предохраняют нитку от трения о ткань.

Со стороны длинного желобка нитка проходит вдоль всей длины лезвия иглы. С другой стороны нитка касается иглы только в той ее части, которая входит в ткань: на такую длину и сделан короткий желобок.

Острый конец иглы - острие - является ее рабочей частью. Оно служит для прокалывания ткани и имеет ушко для вдевания нитки.

Подбор иглы. Чтобы получить хорошую машинную строчку, очень важно правильно подобрать иглу.

Машинные иглы различают по номерам - от 75 до 150. Номер ставится на колбе иглы. Чем больше номер, тем толще игла. Подбирают иглы в зависимости от толщины ниток, номер которых, в свою очередь, зависит от вида сшиваемых тканей (табл. 21).

Таблица 21. Подбор игл и ниток

Подбирая иглу, надо обращать внимание на ее качество. Лезвие иглы должно быть прямым, острие хорошо заточено, желобки и ушко должны быть гладкими и хорошо отшлифованными, так как шероховатости и царапины снижают прочность нитки и вызывают ее обрыв.

Задания

1. Рассмотрите машинную иглу. Найдите на ней части, указанные на рисунке 32. Сравните устройство машинной иглы с ручной. Ответьте на вопросы: 1) каково назначение машинной иглы? 2) Какая часть иглы рабочая и какую работу она выполняет? 3) Почему ушко в машинной игле расположено в ее остром конце, а не в тупом, как у ручной иглы?

2. Пользуясь таблицей, подберите иглу и нитки для шитья изделия из ситца и сатина и ответьте на вопросы: 1) от чего зависит подбор машинной иглы?

2) Как определить качество иглы?

Установка машинной иглы (рис. 33)

Упражнения

1. Поднять игловодитель в верхнее положение.

2. Ослабить винт иглодержателя.

3. Ввести иглу через иглодержатель в игловодитель до упора.

Рис. 33. Установка машинной иглы: 1 - игловодитель, 2 - иглодержатель, 3 - винт, 4 - ните-направитель, 5 - нитка, 6 - длинный желобок, 7 - короткий желобок, 8 - ушко

Длинный желобок иглы должен находиться со стороны нитенаправителя!

4. Закрепить винт иглодержателя.

5. Проверить, свободно ли проходит игла в отверстие игольной пластинки и не задевает ли челночное устройство. Для этого нужно опустить и поднять иглу.

6. Заправить верхнюю и нижнюю нитки.

Верхняя нитка вдевается в ушко иглы со стороны нитенаправителя, находящегося на иглодержателе!

7. Проверить качество строчки.

Установка иглы имеет большое значение. От качества иглы и правильной ее установки зависит нормальная работа машины (табл. 22).

Таблица 22. Неполадки в работе швейной машины, вызванные дефектами иглы или неправильной ее установкой

Вопросы

1. Как правильно установить машинную иглу?

2. Как называется деталь машины, в которую вставляют иглу?

3. В какую сторону при установке иглы должен быть направлен длинный желобок?

4. С какой стороны вдевают нитку в иглу?

5. Какие неполадки в работе швейной машины могут быть вызваны неправильной установкой иглы или ее дефектами?

Рис. 34

Шитье на машине

Упражнения

1. Взять ткань размером 30 x 40 см, сложить вдвое изнаночной стороной внутрь и сметать (рис. 34, а).

2. Провести через каждые 3 см линии параллельно срезам ткани.

3. Прострочить ткань по намеченным линиям и удалить сметочные стежки (рис. 34, б).

Соблюдайте правила работы на машине!

4. Проверить качество полученной строчки: правильность и ровность строчки.

Полученный образец ткани использовать для изготовления рукавички-держалки для прихватывания горячей посуды.

Практическая работа

Изготовление рукавички-держалки

Ход работы

1. Наложить лекало рукавички-держалки на подготовленную ткань и обвести его контуры (рис. 35, а). Лекало можно сделать самим: обвести контур руки и вырезать с припуском на шов в 1 см (рис. 35,6).

Рис. 35

2. Выкроить рукавичку, детали сложить и сметать на расстоянии 1 см от срезов.

3. Стачать рукавичку (рис. 35,в), сметочные стежки удалить, обработать срезы петельными стежками.

4. Сделать нитяную петельку (рис. 36).

5. Проверить качество выполненной работы: качество строчки, качество ручных работ (выполнение петельных стежков и изготовление петельки).

Рис. 36

Моталка

Для намотки ниток на шпульку в швейной машине имеется приспособление: моталка и натяжное устройство. Моталка крепится к правой части рукава, вблизи махового колеса, а натяжное устройство - к платформе машины (рис. 37).

Рис. 37. Приспособление для намотки ниток. 1 - моталка, 2 - натяжное устройство, 3 - катушечный стержень

Моталка (рис. 38) представляет собой металлический стержень-шпиндель 5 с надетой на него втулкой. На правом конце у шпинделя имеется шкив 7, на обод которого надето резиновое колесо 6, на левом конце - штифт 4. Шпиндель соединен с рукавом машины с помощью рычага 8. Для закрепления шпинделя в нужном положении имеется защелка 9. Для ровного наматывания ниток защелка снабжена язычком 1.

Рис. 38. Устройство моталки: 1 - язычок защелки, 2 - шпулька, 3 - паз шпульки, 4 - штифт, 5 - шпиндель, 6 - резиновое колесо, 7 - шкив моталки, 8 - рычаг, 9 - защелка, 10 - маховое колесо

Натяжное устройство представляет собой две шайбы натяжения, укрепленные на платформе, и катушечный стержень.

Задание

Рассмотрите рисунок моталки и найдите отмеченные на нем детали на швейной машине.

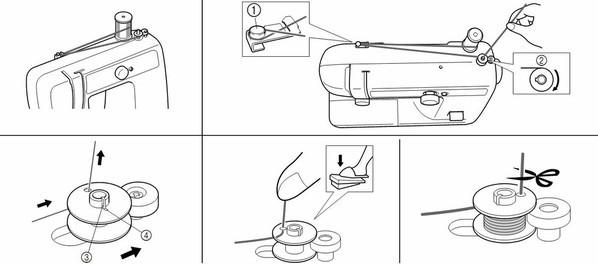

Упражнение. Намотка нитки на шпульку

1. Поставить машину на свободный ход.

2. Катушку надеть на катушечный стержень, расположенный на платформе машины (см. рис. 37), и протянуть нитку между шайбами натяжного устройства.

3. Вручную намотать на шпульку несколько витков нитки.

4. Надеть шпульку на шпиндель моталки так, чтобы штифт шпинделя вошел в паз шпульки (см. рис. 38, 3 - 4). Шпулька, таким образом, закрепляется на шпинделе и при намотке не будет проворачиваться. Нитка со шпульки должна сбегать на работающего.

5. Прижать резиновое колесо к ободу махового колеса, нажимая на втулку рычага так, чтобы язычок защелки вошел между стенками шпульки. Таким образом, резиновое колесо придет в плотное соприкосновение с ободом махового колеса и моталка включится в работу.

6. Привести в движение маховое колесо. Нитку наматывать на шпульку до тех пор, пока язычок защелки не отскочит от шпульки. Нитка при намотке должна ложиться плотно, ровными рядами, иначе во время шитья она будет путаться и рваться.

7. Обрезать нитку и снять шпульку со шпинделя.

Запомните слова: моталка, натяжное устройство, шпиндель моталки, штифт, втулка, защелка.

Вопросы

1. Расскажите о последовательности намотки нитки на шпульку.

2. Почему, надевая шпульку на шпиндель моталки, заводят штифт шпинделя в паз шпульки?

3. Какую роль играет язычок защелки при намотке ниток на шпульку?

4. Для чего на шкив моталки надето резиновое колесо?

5. Как должна ложиться нитка при ее намотке на шпульку?

Бельевые швы

Бельевые изделия стачивают так, чтобы срезы ткани находились внутри шва. Это соединительные швы: двойной и запошивочный. Их называют бельевыми швами (табл. 23).

Практические работы

Изготовление образцов бельевых швов

Оборудование: рабочая коробка, четыре кусочка ткани размером 10 x 10 см.

Таблица 23. Бельевые машинные швы

Изготовление образца двойного шва

Ход работы

1. Подготовить образец: сложить две детали ткани изнаночной стороной внутрь, сколоть и сметать.

2. Стачать детали (рис. 39, а). Удалить сметочные стежки и, разложив припуск шва на две стороны, разутюжить его. Вывернуть образец на изнаночную сторону, выправить шов и выметать (см. рис. 39, б).

3. Стачать детали, удалить сметочные стежки, приутюжить обработанный шов. Подрезать срезы образца ножницами зигзаг или обметать (см. рис. 39, в).

Выполнение образца запошивочного шва

Ход работы

Рис. 39. Изготовление образца двойного шва

1. Подготовить образец: сложить и сколоть две детали ткани лицевыми сторонами внутрь так, чтобы нижняя деталь выступала на 0,7 см (рис. 40, а).

2. Обогнуть срез верхней детали нижней деталью, заметать и стачать детали (рис. 40, б).

3. Удалить сметочные стежки, отогнуть шов в сторону верхней детали и наметать. Настрочить шов (рис. 40, в).

4. Удалить сметочные стежки, приутюжить обработанный шов, подрезать срезы образца ножницами зигзаг или обметать (рис. 40, г).

Рис. 40. Изготовление образца запошивочного шва

Оформление образцов. Прикрепить образцы в альбом и выполнить эскизы швов.

Приспособления, применяемые при работе на швейной машине

При Nработе на швейной машине большую помощь оказывают различные приспособления малой механизации (рис. 41). Они способствуют улучшению качества обрабатываемых изделий, облегчению труда и повышению его производительности. Работа с приспособлениями не требует предварительного сметывания сшиваемых деталей.

С помощью лапки-запошивателя (рис. 41, а) можно выполнять запошивочный шов, а с помощью лапки-рубильника (рис. 41,6) - шов вподгибку с закрытым срезом (подрубочный). Для выполнения швов разной ширины применяют лапки-рубильники определенных размеров.

Рис. 41. Приспособления к швейной машине: а - лапка-запошиватель, б - лапка-рубильник

При выполнении двойного шва можно пользоваться ограничительной линейкой - шов получится более ровным.

Запомните слова: бельевые швы, двойной шов, запошивочный шов, лапка-запошиватель, лапка-рубильник.

Вопросы

1. Какую помощь оказывают приспособления при шитье?

2. Во сколько приемов выполняют запошивочный шов с помощью лапки-за-пошивателя?

3. Как выполняют с помощью лапки-рубильника швы разной ширины?

4. Какие швы можно выполнить с помощью ограничительной линейки?

Соединения деталей машины

Подвижные и неподвижные соединения деталей. Соединения деталей машин бывают подвижными и неподвижными. Подвижными называют соединения, в которых одни детали могут перемещаться относительно других. Неподвижными называют такие соединения, в которых детали не могут перемещаться относительно друг друга.

В швейной машине примером подвижного соединения может служить соединение пускового колеса ножного привода с осью (рис. 42, а), а неподвижного - соединение шкива моталки со шпинделем (рис. 42, б).

Рис. 42. Соединения деталей: а - подвижное, б - неподвижное

Разъемные и неразъемные соединения деталей. Подвижные и неподвижные соединения могут быть разъемными и неразъемными. Разъемные соединения можно неоднократно разбирать и собирать вновь, не разрушая деталей. При неразъемном соединении нельзя разъединить детали, не повредив соединение или одну из деталей.

Примерами таких соединений в швейной машине могут служить соединения, приведенные в таблице 24.

Запомните слова: подвижные и неподвижные соединения, разъемные и неразъемные соединения.

Задания

1. Рассмотрите таблицу 24 и найди-^ те указанные соединения на швейной машине.

2. Определите виды соединений деталей, изображенных на рисунке (рис. 43).

Таблица 24. Виды соединения деталей

Рис. 43. Примеры соединения деталей: а - катушечного стержня с рукавом машины, б - верхнего нитенаправителя с рукавом машины 100 клПМЗ, в - соединение защелки с корпусом шпульного колпачка, г - соединение иглодержателя с игловодителем

Вопросы и задания для повторения темы "Шитье на швейной машине"

1. Назовите детали ножного привода швейной машины в последовательности передачи движения от педали к маховому колесу.

2. Расскажите о санитарно-гигиенических требованиях при работе на швейной машине с ножным приводом.

3. Какие правила техники безопасности предупреждают об осторожности обращения с приводным ремнем швейной машины?

4. Каково назначение желобков иглы и почему они имеют разную длину?

5. Как правильно подобрать и установить машинную иглу?

6. Как устроена моталка?

7. Какие соединительные швы вы знаете?

8. Какие бельевые швы вы знаете и какова их особенность?

9. Какие приспособления применяют при выполнении бельевых швов?

10. Заполните таблицу:
