««Изготовление автомодели с одноступенчатым редуктором»»
Муниципальное бюджетное учреждение
дополнительного образования « Станция юных техников »
города Каменск-Шахтинский
Презентация
«Изготовление автомодели с одноступенчатым редуктором»
педагог дополнительного образования
МБУ ДО « СЮТ »
Дедерер Виктор Александрович
2022 год
Изготовление большого количества прямоходных автомоделей для групп детей возрастом 10-11 лет представляет определенную сложность, вызванную необходимостью подбора большого количества колес, осей, шкивов и шестерен. При этом желательно, чтобы данные детали были однотипными, чтобы учащиеся могли одновременно выполнять задания в группе.
В условиях скудной материально технической базы можно использовать доступный материал- обрезки ПВХ или фанеры, бамбуковые шпажки, пластиковые крышки от молочных бутылок.
В связи этим была поставлена цель: Изготовить прямоходную автомодель из вышеуказанных материалов.

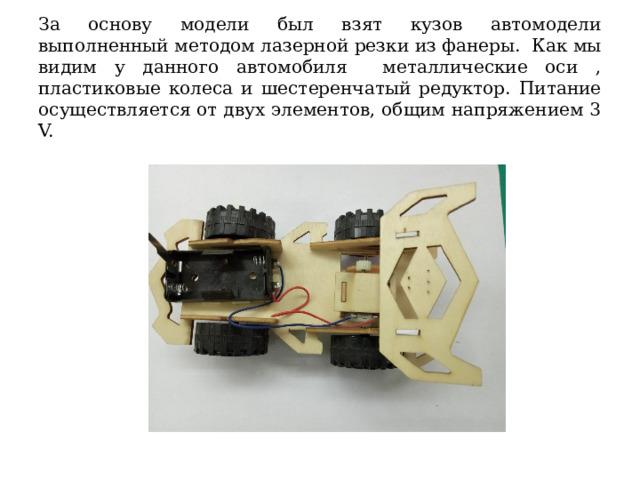

За основу модели был взят кузов автомодели выполненный методом лазерной резки из фанеры. Как мы видим у данного автомобиля металлические оси , пластиковые колеса и шестеренчатый редуктор. Питание осуществляется от двух элементов, общим напряжением 3 V.
Элементы модели были перекопированы на картон с размером формата А-4. Однако, в нижней части передние и задние крепления для осей колес были увеличены, для того , чтобы сделать выше клиренс в связи с использованием шкива, диаметр которого значительно больше диаметра ведомой шестерни оригинальной модели.

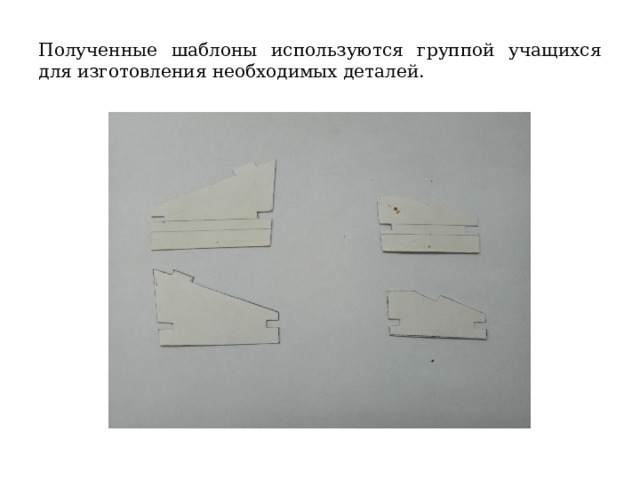

Полученные шаблоны используются группой учащихся для изготовления необходимых деталей.
В деталях автомодели можно сделать различные отверстия произвольной формы, что облегчит конструкцию.
Для изготовления ведомого шкива используются две пластиковые крышки от бутылок с газированными напитками объемом 1,5 литра. У крышек обрезаны боковины, через кружки ПВХ склеены между собой клеевым пистолетом и насажены на бамбуковую шпажку диаметром 3 мм.
Колеса изготовлены из более крупных крышек, от молочных бутылок на которые натянуты обрезки велосипедных камер, для лучшего сцепления с поверхностью.
В случае точного вырезания деталей корпус модели не потребует склеивания и будет разборным. Для уменьшения трения и ограничения поперечного перемещения осей в крепления вставлены обрезки коктейльных трубок. Электродвигатель приклеен клеевым пистолетом к раме после проверки натяжения ремня (канцелярская резинка). Для лучшего сцепления ось двигателя необходимо ошкурить мелкой наждачной бумагой.
Блок питания можно использовать самодельный или иной. В крышки колес лучше вклеить вырезанные кружки из ПВХ которые обеспечат плотность посадки колес на оси. Такая автомодель пригодна для проведения соревнований на скорость и прямолинейность хода. Желаю творческих успехов!
