«Изготовление модели гидравлического манипулятора»

Муниципальное бюджетное учреждение

дополнительного образования «Станция юных техников»

города Каменск-Шахтинский

Учебно-методический материал

«Изготовление модели гидравлического манипулятора»

(для педагогов дополнительного образования)

Автор: педагог дополнительного образования

МБУ ДО «СЮТ»

Дедерер В.А.

Уважаемые родители и учащиеся, данная инструкция, даже в условиях дистанционного обучения, поможет Вам изготовить настольную модель гидравлического манипулятора.

Родителям рекомендуется совместное изучение предлагаемой инструкции с ребенком для более успешного усвоения, им данного учебного материала.

Для изготовления модели нам понадобятся:

- пластина ПВХ толщиной 3-4 мм;

- шприцы медицинские объемом 2 мл-5 мл, с резиновым поршнем-8 штук;

- трубка от системы для внутривенных вливаний;

- шпажки бамбуковые диаметром 3-4 мм;

- канцелярский нож;

- клеевой пистолет;

- электродрель;

- сверло 3мм,11мм (в зависимости от диаметра используемых шприцев и шпажек);

- наждачная бумага;

-надфили.

Для изготовления манипулятора используется шаблон с деталями (приложение 1), либо имеющееся в сети Интернет.

Данное изображение, при необходимости изменения масштаба, необходимо перевести в PDF формат (при помощи программы Photoshop или иного). При распечатывании на принтере рекомендую использовать программу PDF-Xchange Viewer. Выбрав команду печать следует выбрать следующие настройки- разделять большие страницы, автоповорот страниц, масштаб. Ориентироваться следует на диаметр шприца и отверстий под него на шаблоне. Для шприцев диаметром 11мм масштаб выбирается 85%, 12 мм 93 % и т.д.. Шаблон распечатывается в данных случаях на 3 страницах.

Распечатанные шаблоны необходимо вырезать (фото 1).

Фото 1

По шаблонам из ПВХ необходимо вырезать все детали, обозначив места для отверстий под крепления осей из шпажек.

Отверстия под шприцы следует высверливать до вырезания всей детали их ПВХ, чтобы деталь не лопнула в тонком месте (фото 2,3).

Фото 2 Фото 3

После вырезания деталей необходимо обработать края деталей наждачной бумагой. Поворотные крепления шприцев подгоняются и собираются на самом шприце. По окончании подгонки детали собираются согласно изображению (фото 4).

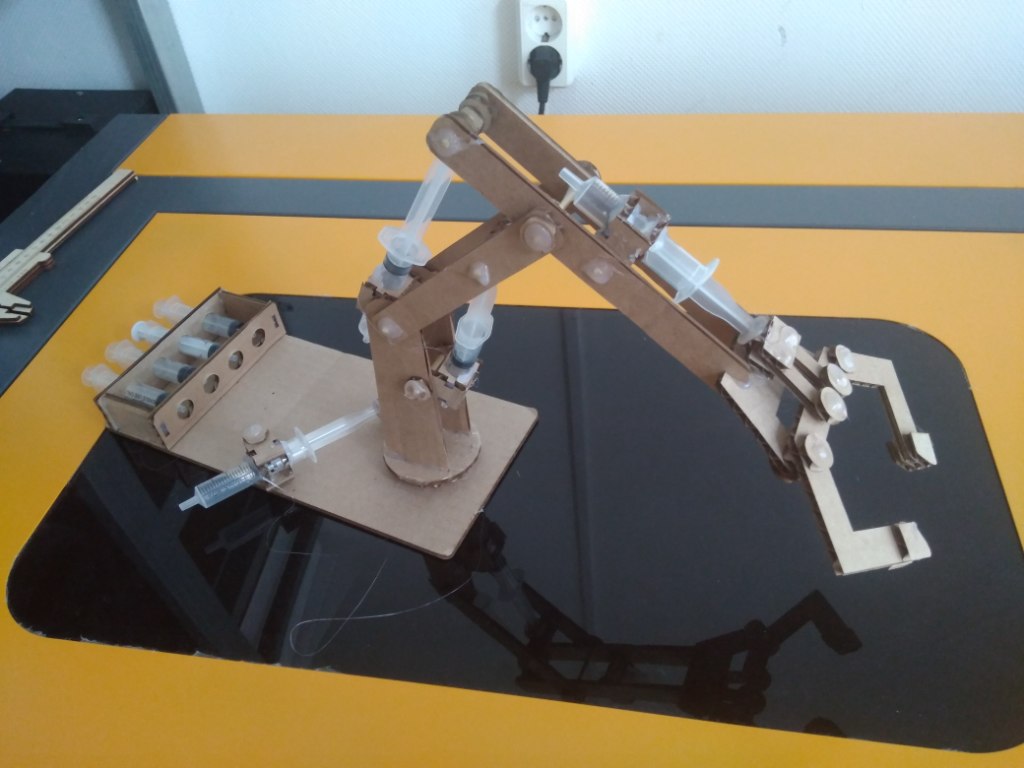

Фото 4 (использовано изображение имеющееся в свободном доступе в сети Интернет)

Изображенный на фото 4 манипулятор выполнен из гофрокартона. При всей легкости изготовления он менее долговечен чем выполненный из пластин ПВХ, кроме того при попадании воды детали размокают и деформируются, манипулятор приходит в негодность.

Поэтому рекомендуется к изготовлению манипулятор из ПВХ (фото 5).

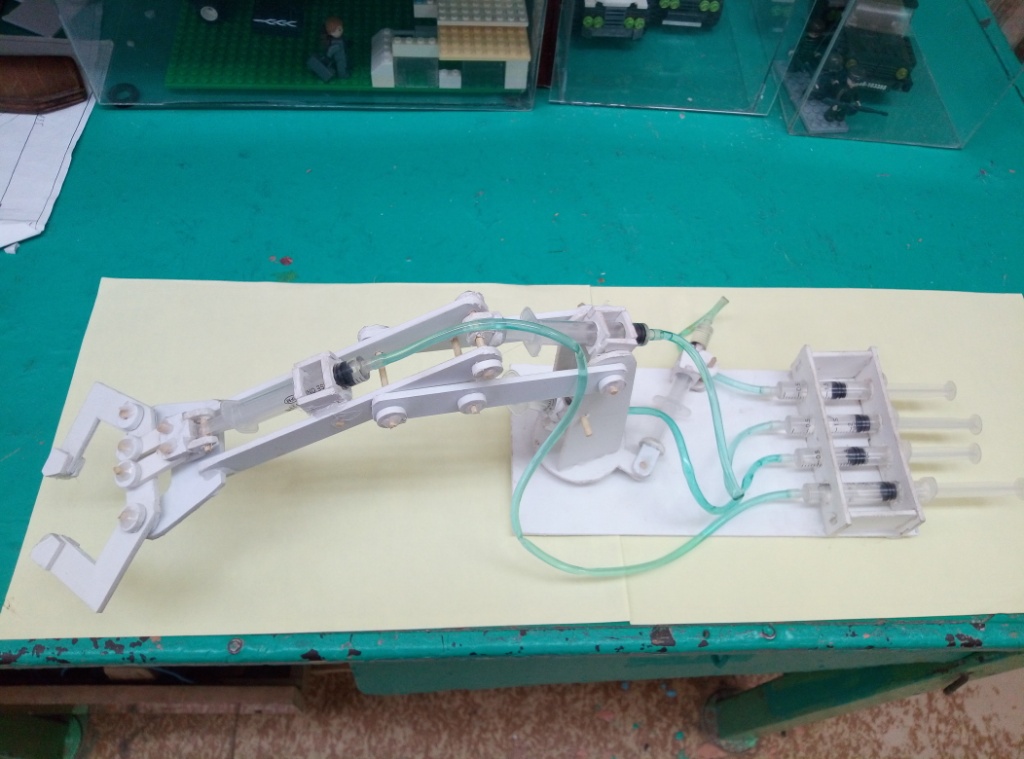

Фото 5

После окончания сборки необходимо подсоединить к шприцам управления трубки «капельницы» через которые следует набрать воду. Затем, полностью вдвинув поршни рабочих шприцев, подсоединить к ним трубки шприцев управления исключив тем самым попадание воздуха в систему.

Рекомендуется подкрасить воду добавив каплю йода или спиртового раствора бриллиантового зеленого.

Таким образом, данная модель манипулятора наглядно демонстрирует работу гидравлических систем за счет несжимаемости жидкости.

Формат загрузки на данный сайт не должен превышать 5 Мб, поэтому не представилось возможным загрузить уже готовый PDF файл с чертежами шаблонов манипулятора для его распечатывания в требуемом масштабе.

Данный файл Вы можете получить на электронную почту, обратившись ко мне по адресу: [email protected]

Работу готового манипулятора возможно увидеть на моем канале перейдя по ссылке https://youtu.be/gti-nwR5320

Желаю всем творческих успехов!

Педагог дополнительного образования Дедерер В.А.
