Конспекты лекций по столярным и плотничным работам. Тема № 9.2. Соединение деталей из древесины

. Сращивание отрезков по длине может быть торцовым, на «ус», зубчатым, ступенчатым (ГОСТ 17161—79).

Торцовое клеевое соединение (рис. 46, а) —это клеевое соединение торцовыми поверхностями склеивания. Под торцовым клеевым соединением на «ус» (рис. 46, б) понимают клеевое соединение плоскими поверхностями склеивания, расположенными под острым углом к продольной оси заготовок. Клеевое соединение на ступенчатый «ус» (рис. 46, в) — это соединение, в котором поверхности склеивания имеют выступ, препятствующий смещению заготовок в продольном направлении при растяжении. Соединение, в котором скошенные концы заготовок имеют затупление, препятствующее смещению заготовок в продольном направлении при растяжении и сжатии, называют соединением на ступенчатый «ус» с затуплением (рис. 46, г).

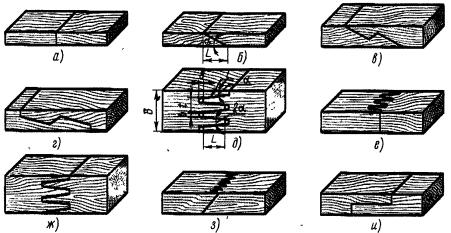

Рис. 46. Клеевые соединения брусков, досок по длине:
а — торцовое, б — на «ус», в — на ступенчатый «ус», г — на ступенчатый «ус» с затуплением, д — зубчатое, е — вертикальное зубчатое, ж — горизонтальное зубчатое, з — зубчатое на «ус», и — ступенчатое; о — угол скоса, L — длина «уса» шипа, t — шаг соединения, σ — затупление, S — зазор, В — толщина, / — угол шипа

Зубчатое клеевое соединение (рис. 46, д) — это соединение профилированными поверхностями в виде зубчатых шипов, вертикальное клеевое соединение (рис. 46, е) — соединение с выходом профиля шипов на пласть заготовки. В горизонтальном зубчатом соединении (рис. 46, ж) профиль шипов выходит на кромку заготовки.

Зубчатое клеевое соединение на «ус» (рис. 46, з) — соединение на «ус» профилированными поверхностями склеивания в виде зубчатых шипов.

Ступенчатое клеевое соединение (рис. 46, и) — торцовое соединение профилированными поверхностями склеивания в виде ступеньки, высота которой равна половине толщины заготовки.

Наиболее прочным является клеевое соединение на зубчатый шип. Этот вид соединения применяют для сращивания брусков створок, фрамуг, оконных и дверных коробок и других строительных элементов.

Зубчатое клеевое соединение (см. рис. 46, д) изготовляют в соответствии с ГОСТ 19414—90. Склеиваемые заготовки не должны отличаться по влажности более чем на 6 %. В зоне соединения заготовок не допускаются сучки более 5 мм. Параметр шероховатости поверхностей склеивания зубчатых шипов Rmmax по ГОСТ 7016—82 не должен превышать 200 мкм.

Размеры шиповых соединений приведены в табл. 1.

Таблица 1.

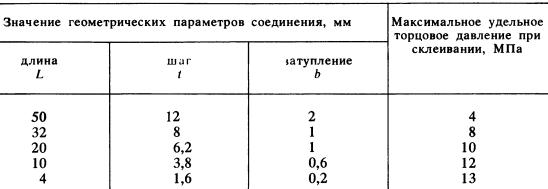

Размеры шиповых соединений

Сплачивание заключается в соединении брусков, досок, делянок по ширине кромки в щиты или пластями в блоки. Каждую заготовку, соединяемую в щит, называют делянкой.

В соответствии с ГОСТ 9330—76 соединение по кромке рекомендуется в зависимости от назначения изделий производить на рейку, в четверть, в прямоугольный и трапецеидальный паз и гребень и на гладкую фугу.

При выполнении соединений на рейку К-1 (рис. 47, а) следует при /, равном 20...30 мм, делать l₁ на 2...3 мм больше; S₁ принимают равным 0,4 S₀ для реек из древесины и 0,25 S₀— для реек из фанеры. Размер S₁ должен быть равен ближайшим размерам пазовой дисковой фрезы, т. е. 4, 5, 6, 8, 10, 12, 16 и 20 мм. На кромках допускаются одно- и двусторонние фаски.

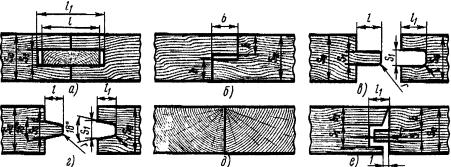

Рис. 47. Схемы соединений досок (делянок) по кромке:
а — по кромке на рейку К-1, б — в четверть по кромке К-2, в — в прямоугольный паз и гребень по кромке К-3, г — в трапецеидальный паз и гребень по кромке К-5, д — на гладкую фугу К-6 (по кромке), е — по кромке в прямоугольный паз и гребень К-4

Для соединения типа К-2 по кромке в четверть (рис. 47, б): h₀=0,5 S₀ — 0,5 мм, b находится в следующей зависимости от S₀:

Для соединения типа К-3 в паз и гребень (рис. 47, в) радиус закругления г делают 1...2 мм, а размер U — на 1...2 мм больше размера I (табл. 2). На кромках допускаются одно- и двусторонние фаски.

Таблица 2.
Размеры соединения К-3, мм

Размеры соединений К-4 (рис. 47, е) приведены в табл. 3.

Таблица 3.
Размеры соединения К-4, мм

Размеры пазов и гребней соединения К-5 (рис. 47, г) определяют по табл. 4.

Таблица 4.
Размеры соединения К-5, мм

Шов, образуемый при соединении делянок, называют фугой. Делянки, из которых склеивают щит на гладкую фугу типа К-6 (рис. 47, д) должны иметь гладкие и ровные кромки, образующие с плоскостью (пластью) прямой угол по всей длине. Если при соединении делянок нет просветов, то прифуговка (пригонка) их выполнена качественно. Склеивают щиты в стяжных хомутах, ваймах, прессах.

Помимо склеивания щиты можно собирать из делянок на круглые вставные шипы, при этом диаметр шипа должен составлять 0,5 толщины делянки, а длина должна быть 8...10 диаметров. Шипы устанавливают с шагом 100...150 мм.

Соединение в паз и гребень, а также в четверть производят путем отборки по всей длине кромки (делянки) с одной стороны паза или четверти, а с другой — гребня или четверти. Это соединение применяют при изготовлении щитов, настилке дощатых полов, устройстве столярных перегородок, подшивке потолков. Соединение на гладкую фугу более экономично, чем соединение в четверть или в паз и гребень.

При соединении на рейку вдоль кромок делянок выбирают пазы, в которые вставляют деревянные или фанерные рейки.
