Лабораторная работа №1 Тема: АСТРОНОМИЧЕСКИЕ НАБЛЮДЕНИЯ СОЛНЕЧНЫХ ПЯТЕН.
Дидактическая. Пронаблюдать солнечные пятна с помощью
телескопа и определить линейные и угловые масштабы
изображения солнечного диска. Развивать естественнонаучное мировоззрение у студентов.
Воспитательная. Воспитывать интерес к явлениям природы, научным достижениям и открытиям.
Тип занятия. Лабораторная работа.
Форма проведения занятия. Практическая работа.
Межпредметные связи. География, геометрия, физика.
Методическое обеспечение. Дополнительный материал, опорный конспект, дидактический материал.
Литература. Обязательная. Пришляк М.П. Киев. Освіта.2003р.
Дополнительная. Л.А. Кирик. Астрономия. Самостоятельные работы. Харьков .2002г.
Технические методы обучения. Мультимедийный проектор.
Ход занятия.
Организационный момент.
Мотивация и актуализация
Опрос по подготовке к лабораторной работе.
Как называется лабораторная работа, которую вы будете выполнять?
Какое оборудование используется в лабораторной работе?
Что представляет собой телескоп рефрактор?
Какие еще виды телескопов вы знаете?
В каком порядке вы будете выполнять лабораторную работу?
Что представляет собой Солнце?
Что такое Солнечные пятна?
Как вычислить площадь пятна неправильной формы?
Лабораторная работа
Тема: АСТРОНОМИЧЕСКИЕ НАБЛЮДЕНИЯ СОЛНЕЧНЫХ ПЯТЕН.
Цель: Пронаблюдать солнечные пятна с помощью телескопа и определить линейные и угловые масштабы изображения солнечного диска.

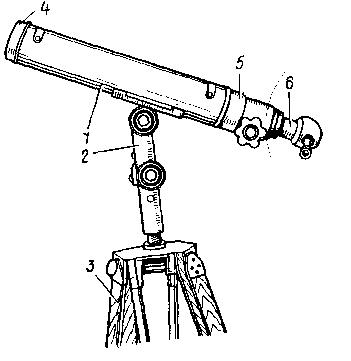

Т еория. Работа проводится с телескопом, который устанавливается на штативе, 3 и имеет зрительную трубу /, азимутальную (или экваториальную) установку 2. Зрительная труба состоит из корпуса, объектива 4, муфты с механизмом выдвижения 5, окулярной трубки 6. Муфта с механизмом выдвижения служит для обеспечения движения окулярной трубки при фокусировке телескопа. Окулярная трубка предназначена для установки в нее окуляров и плавного передвижения их при фокусировке телескопа. Азимутальная установка обеспечивает перемещение зрительной трубы телескопа вокруг двух взаимно-перпендикулярных осей.

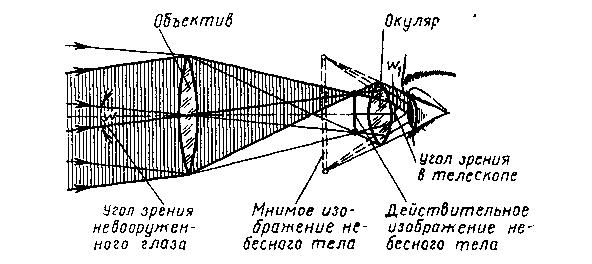

На рис. показан ход лучей в телескопе. Объектив телескопа дает действительное изображение наблюдаемого объекта, а окуляр увеличивает это изображение.
Оборудование. 1. Телескоп школьного типа. 2. Окулярный микрометр для телескопа. 3. Защитный фильтр. 4. Секундомер.
I. Наблюдение солнечных пятен.
П орядок выполнения работы.
1. Расположить глаз у окуляра телескопа, установленного на
Солнце, и откорректировать по глазу фокусировку окуляра.
Провести наблюдение поверхности Солнца, используя (обязательно!) защитный светофильтр. Рассмотреть на Солнце пятна.
З арисовать в тетради примерные размеры наблюдаемого диска Солнца и положение пятен на нем.
Вывинтить окуляр телескопа из переходной втулки и поместить перпендикулярно ее оси микрометр, зажатый между двумя
картонными кольцами.
Ввинтить окуляр. Надеть защитный фильтр.

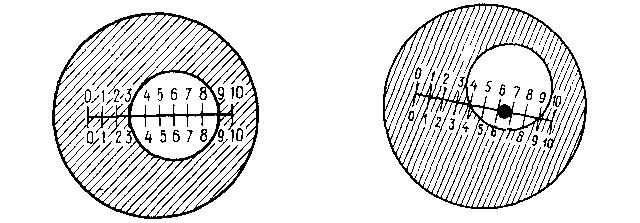

Расположить глаз у окуляра и получить изображение Солнца
в поле зрения трубы телескопа таким образом, чтобы шкала микро
метра проходила посередине солнечного диска (рис. 59).
Измерить диаметр солнечного диска D в телескопе ( приблизительно 0.15м).
Вычислить линейные mл и угловые mу масштабы изображения солнечного диска: тл=Dл/D mу=DY/D. Здесь Dл — линейный диаметр Солнца, равный 1390600 км; Dу — угловой диаметр Солнца, равный приблизительно 1920 секундам дуги.
9. Расположить глаз у окуляра телескопа и получить изображение Солнца в поле зрения трубы телескопа так, чтобы шкала микрометра расположилась на измеряемом пятне (рис.).
Измерить по шкале микрометра диаметр пятна d и вычислить линейный dл и угловой dy размеры диаметра пятна: dл=mл d,. dy=m yd.
Вычислить площадь измеренного пятна и сравнить с площадью поверхности Земли.
Результаты измерений и вычислений записать в табл.
Диаметр Солнца D ед. масш. | Линейный Масштаб Диска Солнца тл=Dл/D | Угловой масштаб Изображения диска Солнца mу=DY/D | Диаметр Пятна d В телескопе, полученный в результате опыта | Линейный диаметр. пятна dл | Угловой диаметр Пятна dу | Sп площадь пятна | Sз площадь Земли | Соотнош. Sп\Sз |
0.15м | | | 0.005м | | | | | |
Контрольные вопросы.
Что такое фотосфера, хромосфера и корона Солнца?
Что представляет собой магнитное поле Солнца, его температура и внутреннее строение?
