ГОСТ устанавливает

начертания и основные назначения

линий на чертежах

всех отраслей промышленности

и строительства

Назначение:

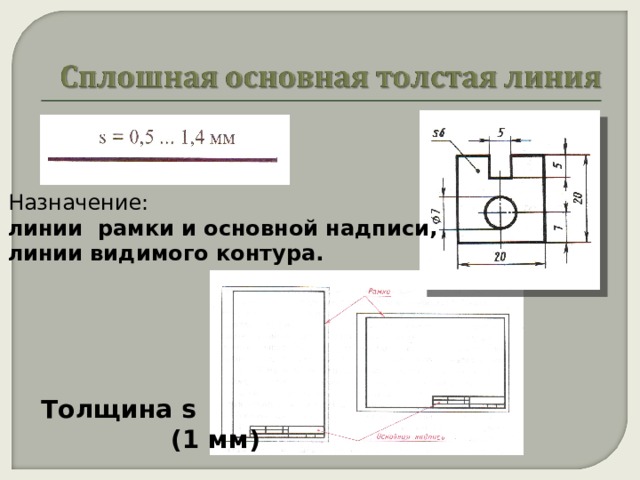

линии рамки и основной надписи,

линии видимого контура.

Толщина s

(1 мм)

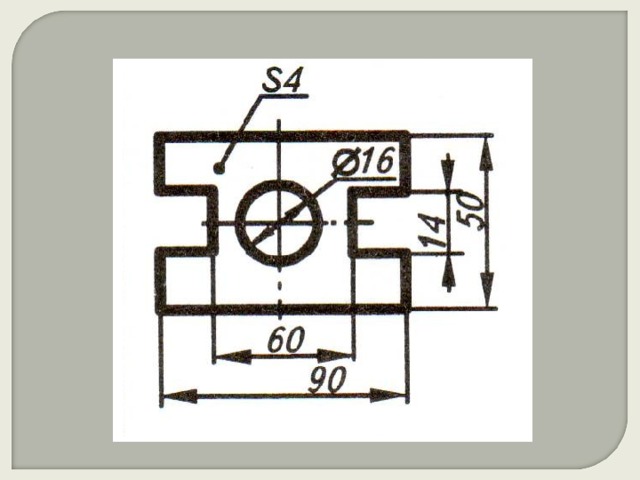

Назначение:

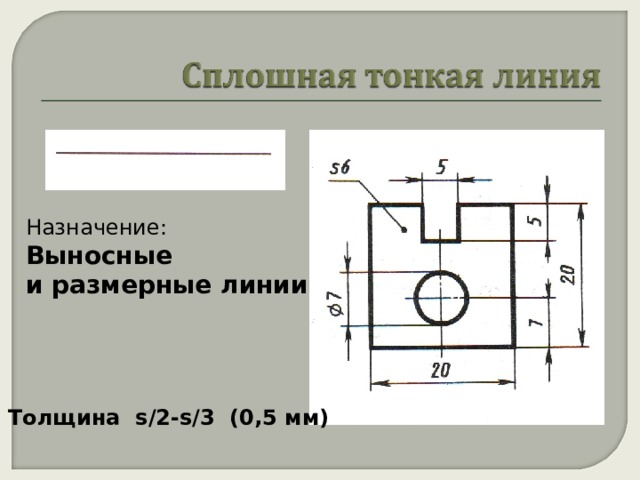

Выносные

и размерные линии

Толщина s/2-s/3 ( 0 ,5 мм)

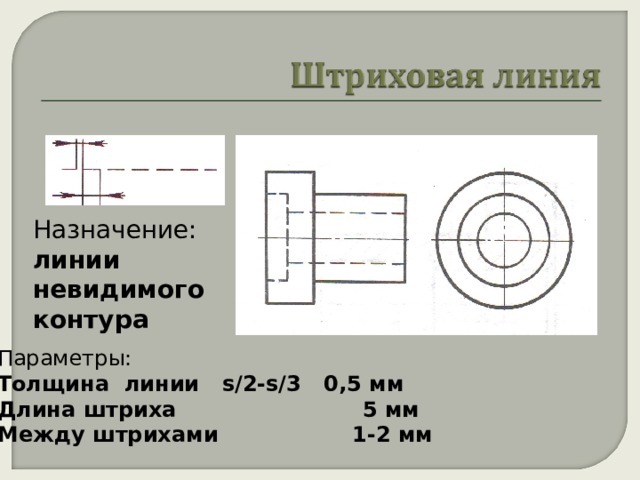

Назначение:

линии

невидимого

контура

Параметры:

Толщина линии s/2-s/3 0 ,5 мм

Длина штриха 5 мм

Между штрихами 1-2 мм

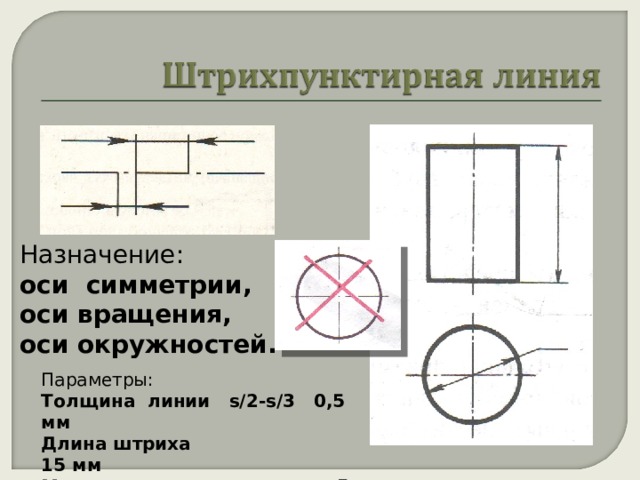

Назначение:

оси симметрии,

оси вращения,

оси окружностей.

Параметры:

Толщина линии s/2-s/3 0 ,5 мм

Длина штриха 15 мм

Между штрихами 5 мм

Назначение:

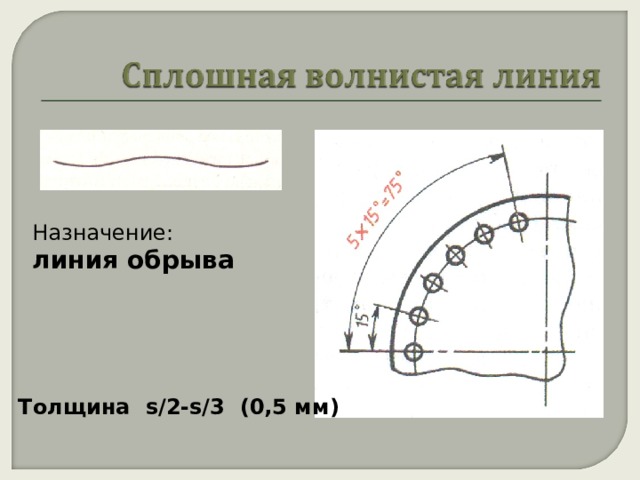

линия обрыва

Толщина s/2-s/3 ( 0 ,5 мм)

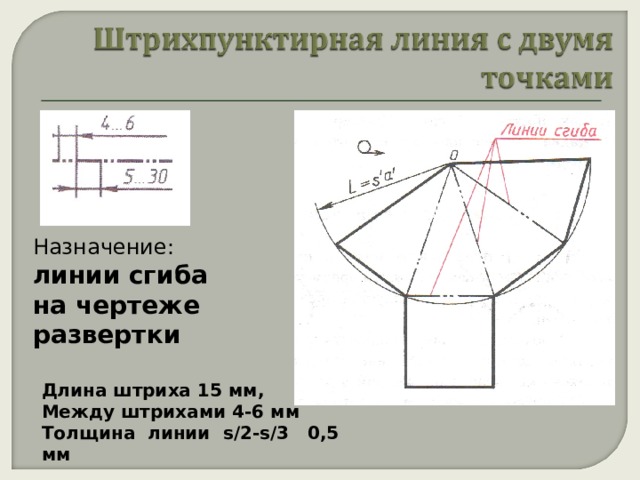

Назначение:

линии сгиба

на чертеже

развертки

Длина штриха 15 мм,

Между штрихами 4-6 мм

Толщина линии s/2-s/3 0 ,5 мм

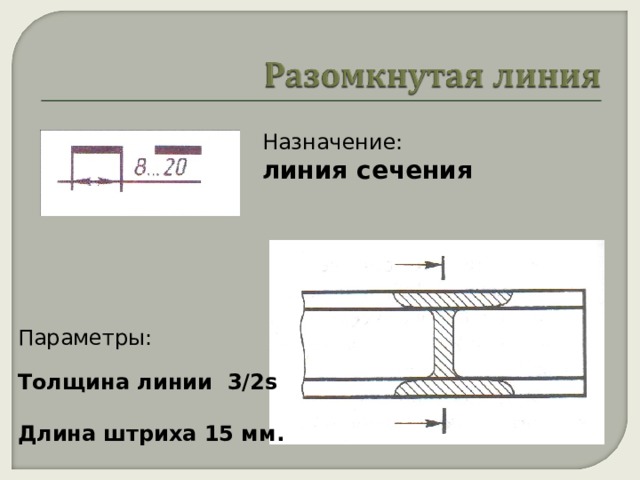

Назначение:

линия сечения

Параметры:

Толщина линии 3/2s

Длина штриха 15 мм.

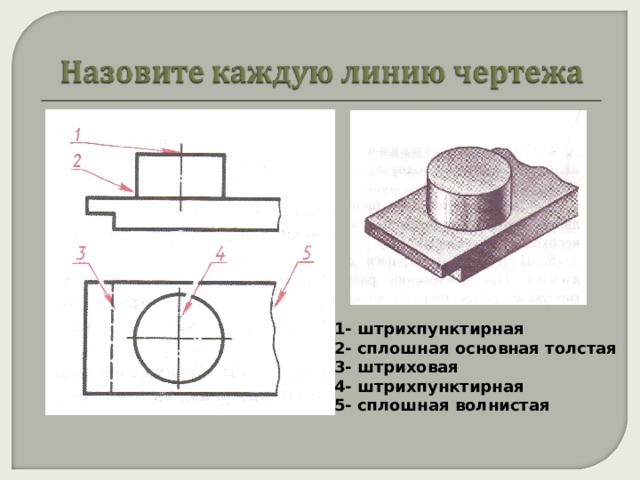

1- штрихпунктирная

2- сплошная основная толстая

3- штриховая

4- штрихпунктирная

5- сплошная волнистая
