Методическая разработка урока "чертежи деталей, изготовленных на токарном и фрезерном станках"

Нажмите, чтобы узнать подробности

ПЛАН-КОНСПЕКТ УРОКА

Цель: Ознакомить учащихся с правилами выполнения чертежей деталей, изготовленных на токарном и фрезерном станках.



Ход урока

1.Организационный момент.

  1. Повторение пройденного материала.



          1.Фронтальный письменный опрос по предыдущим темам.

1.Что такое технический рисунок? (Наглядное изображение предмета, выполненное от руки с соблюдением пропорций между частями предмета)

2.Что такое чертёж? (Условное изображение предмета, выполненное с помощью чертёжных инструментов с соблюдением точного масштаба)

3.Что включает в себе графическая документация? (Чертежи, эскизы, технические рисунки)

4.Что такое эскиз? (Условное изображение предмета, выполненное от руки без соблюдения точного масштаба)

5.Чем отличается эскиз от чертежа? (Эскиз выполняется от руки без соблюдения точного масштаба, а чертёж – с помощью чертежных инструментов с соблюдением точного масштаба. На чертеже бывает несколько видов: спереди, слева, сверху и т.д.)

6.Какие бывают чертежные инструменты? (Готовальни, циркули, угольники, рейсшины и т. д.)

2.Сообщение темы и цели урока.

 3.Изложение нового материала.







3.Изложение нового материала.

При изготовлении деталей на токарном и фрезерном станках пользуются той же графической документацией, что и при изготовлении деталей из сортового проката: чертежами, эскизами, техническими рисунками (рис. 1).

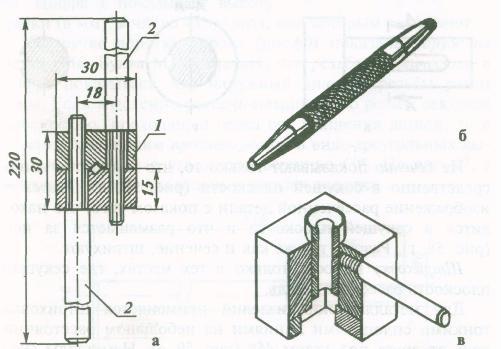

Рис. 1. Изделия, выполненные на токарном и фрезерном станках: а – вороток; 1 – зажим; 2 - ручка; б - пробойник;

в — кондуктор для сверления отверстий

         Однако эти детали часто имеют внутренние поверхности (пазы, отверстия), форму которых невозможно определить по виду, изображенному на чертеже. Чтобы определить внутренние поверхности, используют секущие плоскости, с помощью которых мысленно разрезают деталь и получают изображения, называемые сечениями и разрезами (рис. 2).

Рис. 2. Получение сечения и разреза: а — деталь с секущей плоскостью; б — рассеченная деталь; в - чертеж детали; г — разрез; д - сечение

 На сечении показывают только то, что находится непосредственно в секущей плоскости (рис. 2, д). Разрез — изображение рассеченной детали с показом того, что находится в секущей плоскости и что размещается за ней (рис. 2, г). Разрез, так же как и сечение, штрихуют.

Штриховку наносят только в тех местах, где секущая плоскость рассекает деталь.

Для металлических изделий применяется штриховка тонкими сплошными линиями на небольшом расстоянии друг от друга под углом 45° (рис. 3, а). Неметаллы (например, пластмассы) штрихуют крест-накрест (рис. 3, б), древесину — как показано на рис. 3, в.

Детали, изготовленные на токарных и фрезерных станках, часто имеют цилиндрическую, коническую или сферическую форму и называются телами вращения. Для чертежей этих деталей характерна осевая штрих-пунктирная линия, проходящая через ось вращения (рис.3, в).

Торцевые кромки деталей вращения, как правило, срезают на конус и образуется фаска. Фаска облегчает сборку деталей и защищает руку токаря или слесаря-сборщика от порезов. Обо­значение фаски показано на рис. 4. Цифра 1 показывает высоту фаски (в мм), а число 45° — угол, под которым ее срезают.

На ручке воротка справа (рис.4) показана наружная резьба Мб. Буква М обозначает, что резьба метрическая, а цифра показывает, что наружный диаметр резьбы равен 6 мм. Если мысленно рассечь метрическую резьбу секущей плоскостью, проходящей через ось вращения детали, то в сечении мы увидим профиль резьбы в виде треугольных выступов и впадин с углом при вершине 60°. На рис. 4, а показана внутренняя резьба в деталях воротка.



Рис. 3. Виды штриховки деталей в сечениях и разрезах: а — металлы и твердые сплавы; б — неметаллические материалы; в – древесина

Рис. 4. Ручка воротка (см. рис. 1)

      Резьбовые соединения деталей очень распространены в технике: тиски крепятся к верстаку болтами и гайками, натяжение полотна ножовки регулируется с помощью гайки и подвижной головки с резьбой и т.д.

  1. Итог урока.

    Оценка выполненной работы.

Учитель отмечает наиболее успешно  выполненные работы,  обращает внимание на характерные недостатки.

         Вопросы и задания

  1. Чем отличается сечение от разреза?
  2. Для какой цели применяется секущая плоскость?
  3. Что такое графическая документация?
  4. Как на чертеже пластмассовой детали штрихуется разрез?
  5. Что такое тело вращения?
  6. Как на чертеже обозначается фаска? Что такое профиль резьбы?



Домашнее задание: Составить кроссворд по пройденной теме.



Просмотр содержимого документа
«Методическая разработка урока "чертежи деталей, изготовленных на токарном и фрезерном станках"»







МЕТОДИЧЕСКАЯ

РАЗРАБОТКА

УРОКА

По предмету «Технология» для мальчиков

7 класс

Тема: «ЧЕРТЕЖИ ДЕТАЛЕЙ, ИЗГОТОВЛЕННЫХ НА ТОКАРНОМ И ФРЕЗЕРНОМ СТАНКАХ»



Учитель технологии Алексеенко Федор Леонидович.























ПЛАН-КОНСПЕКТ УРОКА

Цель: Ознакомить учащихся с правилами выполнения чертежей деталей, изготовленных на токарном и фрезерном станках.



Ход урока



  1. Организационный момент.



  1. Повторение пройденного материала.



1.Фронтальный письменный опрос по предыдущим темам.

1.Что такое технический рисунок? (Наглядное изображение предмета, выполненное от руки с соблюдением пропорций между частями предмета)

2.Что такое чертёж? (Условное изображение предмета, выполненное с помощью чертёжных инструментов с соблюдением точного масштаба)

3.Что включает в себе графическая документация? (Чертежи, эскизы, технические рисунки)

4.Что такое эскиз? (Условное изображение предмета, выполненное от руки без соблюдения точного масштаба)

5.Чем отличается эскиз от чертежа? (Эскиз выполняется от руки без соблюдения точного масштаба, а чертёж – с помощью чертежных инструментов с соблюдением точного масштаба. На чертеже бывает несколько видов: спереди, слева, сверху и т.д.)

6.Какие бывают чертежные инструменты? (Готовальни, циркули, угольники, рейсшины и т. д.)

2.Сообщение темы и цели урока.

3.Изложение нового материала.







3.Изложение нового материала.

При изготовлении деталей на токарном и фрезерном станках пользуются той же графической документацией, что и при изготовлении деталей из сортового проката: чертежами, эскизами, техническими рисунками (рис. 1).



Рис. 1. Изделия, выполненные на токарном и фрезерном станках: а – вороток; 1 – зажим; 2 - ручка; б - пробойник;

в — кондуктор для сверления отверстий

  Однако эти детали часто имеют внутренние поверхности (пазы, отверстия), форму которых невозможно определить по виду, изображенному на чертеже. Чтобы определить внутренние поверхности, используют секущие плоскости, с помощью которых мысленно разрезают деталь и получают изображения, называемые сечениями и разрезами (рис. 2).

Рис. 2. Получение сечения и разреза: а — деталь с секущей плоскостью; б — рассеченная деталь; в - чертеж детали; г — разрез; д - сечение

 На сечении показывают только то, что находится непосредственно в секущей плоскости (рис. 2, д). Разрез — изображение рассеченной детали с показом того, что находится в секущей плоскости и что размещается за ней (рис. 2, г). Разрез, так же как и сечение, штрихуют.

Штриховку наносят только в тех местах, где секущая плоскость рассекает деталь.

Для металлических изделий применяется штриховка тонкими сплошными линиями на небольшом расстоянии друг от друга под углом 45° (рис. 3, а). Неметаллы (например, пластмассы) штрихуют крест-накрест (рис. 3, б), древесину — как показано на рис. 3, в.

Детали, изготовленные на токарных и фрезерных станках, часто имеют цилиндрическую, коническую или сферическую форму и называются телами вращения. Для чертежей этих деталей характерна осевая штрих-пунктирная линия, проходящая через ось вращения (рис.3, в).

Торцевые кромки деталей вращения, как правило, срезают на конус и образуется фаска. Фаска облегчает сборку деталей и защищает руку токаря или слесаря-сборщика от порезов. Обо­значение фаски показано на рис. 4. Цифра 1 показывает высоту фаски (в мм), а число 45° — угол, под которым ее срезают.

На ручке воротка справа (рис.4) показана наружная резьба Мб. Буква М обозначает, что резьба метрическая, а цифра показывает, что наружный диаметр резьбы равен 6 мм. Если мысленно рассечь метрическую резьбу секущей плоскостью, проходящей через ось вращения детали, то в сечении мы увидим профиль резьбы в виде треугольных выступов и впадин с углом при вершине 60°. На рис. 4, а показана внутренняя резьба в деталях воротка.



Рис. 3. Виды штриховки деталей в сечениях и разрезах: а — металлы и твердые сплавы; б — неметаллические материалы; в – древесина

Рис. 4. Ручка воротка (см. рис. 1)

  Резьбовые соединения деталей очень распространены в технике: тиски крепятся к верстаку болтами и гайками, натяжение полотна ножовки регулируется с помощью гайки и подвижной головки с резьбой и т.д.

  1. Итог урока.

Оценка выполненной работы.

Учитель отмечает наиболее успешно выполненные работы, обращает внимание на характерные недостатки.

Вопросы и задания

  1. Чем отличается сечение от разреза?

  2. Для какой цели применяется секущая плоскость?

  3. Что такое графическая документация?

  4. Как на чертеже пластмассовой детали штрихуется разрез?

  5. Что такое тело вращения?

  6. Как на чертеже обозначается фаска? Что такое профиль резьбы?



Домашнее задание: Составить кроссворд по пройденной теме.
