Методический материал для проведения зачета по теме электричество.

ВАРИАНТ 1

ЧАСТЬ А Выберите один верный ответ.

1. На рисунке показана зависимость сопротивления проводника площадью сечения 1 мм² от его длины. Чему равно удельное электри­ческое сопротивление вещества, из которого сделан проводник?

1. 20 Ом мм²/м

2. 5 Оммм²/м

3. 0,5 Оммм²/м

4. 0,2 Оммм²/м

1. Как изменится сила тока, проходящего через проводник, если увеличить в 2 раза напряжение между его концами, а площадь се­чения проводника уменьшить в 2 раза?

1. не изменится 2) уменьшится в 2 раза

1. увеличится в 2 раза 4) увеличится в 4 раза

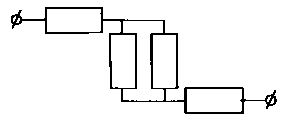

1. На участке цепи, изображенном на рисунке, сопротивление каж­дого резистора равно 3 Ом. Общее сопротивление участка равно

1. 12 0м

2. 5 Ом

3. 3,5 Ом

4. 2 Ом

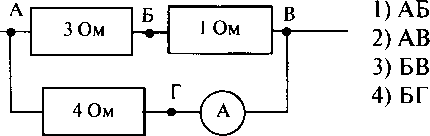

1. В цепи, изображенной на рисунке амперметр показывает силу тока 1 А. К каким точкам нужно подключить вольтметр, чтобы его показания были равны 4 В?

1. АБ

2. БВ

3. БГ

4. АВ

1. Три резистора сопротивлениями R₁ = 10 Ом, R₂ = 6 Ом и R₃ = 3 Ом соединены в цепь как показано на рисунке. На каком рези­сторе выделится наибольшее количество теплоты

1. на первом

2. на втором

3. на третьем

4. на всех одинаково

1. ЭДС источника равна 8В, внешнее сопротивление 3 Ом, вну­треннее сопротивление 1 Ом. Сила тока в полной цепи равна

1. 32 А

2. 25 А

3. 2 А

4. 0,5 А

ЧАСТЬ В

1. Используя условие задачи, установите соответствия величин из левого столбца таблицы с их изменениями в правом столбце.

В цепи, изображенной на рисунке, ползунок реостата передви­нули вниз. При этом...

Величина Изменение

1. сила тока 1) увеличивается

Б. электродвижущая сила 2) уменьшается

1. напряжение 3) не изменяется

на резисторе

Г. сопротивление реостата

Решите задачи.

1. В электроприборе за 15 мин электрическим током совершена работа 9 кДж. Сила тока в цепи 2 А. Определите сопротивление прибора.

2. Электрическая цепь состоит из двух резисторов сопротив­лением по 4 Ом соединенных последовательно, источника тока с ЭДС 30 В и внутренним сопротивлением 2 Ом. Определить силу тока в цепи.

ЧАСТЬ С

Решите задачу.

1. Температура однородного медного цилиндрического прово­дника длиной 10 м в течение 57 с повысилась на 10 К. Определить напряжение, которое было приложено к проводнику в это время. Изменением сопротивления проводника и рассеянием тепла при его нагревании пренебречь.

ВАРИАНТ 2

ЧАСТЬ А Выберите один верный ответ.

1. На рисунке показана зависимость сопротивления проводника длиной 1 м от его площади сечения. Чему равно удельное электри­ческое сопротивление вещества, из которого сделан проводник?

1. 20 Оммм²/м

2. 5 Оммм²/м

3. 0,5 Оммм²/м

4. 0,2 Оммм²/м

1. Как изменится сила тока, проходящего через проводник, если уменьшить в 2 раза напряжение между его концами, а длину прово­дника увеличить в 2 раза?

1. не изменится

2. уменьшится в 2 раза

3. увеличится в 2 раза

4. уменьшится в 4 раза

1. На участке цепи, изображенном на рисунке, сопротивление каж­дого резистора равно 4 Ом. Общее сопротивление участка равно

1. 16 0м

2. 10 Ом

3. 3 Ом

4. 1 Ом

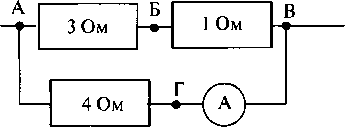

1. В цепи, изображенной на рисунке амперметр показывает силу тока 2 А. К каким точкам нужно подключить вольтметр, чтобы его показания были равны 2 В?

1. АБ

2. АВ

3. БВ

4. БГ

1. Три резистора сопротивлениями R₁ = 10 Ом, R₂ = 6 Ом и R₃ = 3 Ом соединены в цепь как показано на рисунке. На каком резисторе выделится наибольшее количество теплоты?

1. на первом

2. на втором

3. на третьем

4. на всех одинаково

1. Сила тока в полной цепи 8 А, внешнее сопротивление 4 Ом, внутреннее сопротивление 1 Ом. ЭДС источника равна

1. 40В

2. 33В

3. 3 В

4. 0,5 В

ЧАСТЬ В

1. Используя условие задачи, установите соответствия величин из левого столбца таблицы с их изменениями в правом столбце.

В цепи, изображенной на рисунке, ползунок реостата передви­нули вверх. При этом...

Величина Изменение

Решите задачи.

1. Каково напряжение на резисторе сопротивлением 360 Ом, если за 12 мин электрическим током была совершена работа 450 Дж?

2. Электрическая цепь состоит из двух резисторов сопротивле­нием по 10 Ом каждый соединенных параллельно, источника тока с ЭДС 24 В и внутренним сопротивлением 1 Ом. Определить силу тока в цепи.

ЧАСТЬ С

Решите задачу.

1. К однородному медному цилиндрическому проводнику дли­ной 10 м приложили разность потенциалов 1 В. Определите про­межуток времени, в течение которого температура проводника повысится на 10 К. Изменением сопротивления проводника и рас­сеянием тепла при его нагревании пренебречь.

ВАРИАНТ 3

ЧАСТЬ А

Выберите один верный ответ.

1. На рисунке показана зависимость сопротивления проводника площадью сечения 1 мм² от его длины. Чему равно удельное электри­ческое сопротивление вещества, из которого сделан проводник?

1. 40 Ом мм²/м

2. 10 Ом мм²/м

3. 0,5 Ом мм²/м

4. 0,1 Ом мм²/м

1. Как изменится сила тока, проходящего через проводник, если уменьшить в 2 раза напряжение между его концами, а площадь се­чения проводника увеличить в 2 раза?

1. не изменится

2. уменьшится в 2 раза

3. увеличится в 2 раза

4. увеличится в 4 раза

1. На рисунке изображены графики зависимости силы тока в че­тырех проводниках от напряжения на их концах. Сопротивление какого проводника равно 1 Ом?

1. проводника 1

2. проводника 2

3. проводника 3

4. проводника 4

1. На участке цепи, изображенном на рисунке, сопротивление каж­дого резистора равно 3 Ом. Общее сопротивление участка равно

1. 12 Ом

2. 6 Ом

3. 4 Ом

4. 3 Ом

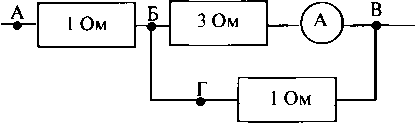

5. В цепи, изображенной на рисунке амперметр показывает силу тока 2 А. К каким точкам нужно подключить вольтметр, чтобы его показания были равны 20 В?

1. Три резистора сопротивлениями R₁ = 3 Ом, R₂ = 6 Ом и R₃ = 9 Ом соединены в цепь как показано на рисунке. На каком резисторе выде­лится наименьшее количество теплоты?

1. на первом

2. на втором

3. на третьем

4. на всех одинаково

1. Сила тока в полной цепи 6 А, внешнее сопротивление 2 Ом, внутреннее сопротивление 1 Ом. ЭДС источника равна

1. 18 В

2. 13 В

3. 3 В

4. 0,5 В

ЧАСТЬ В

1. Используя условие задачи, установите соответствия величин из левого столбца таблицы с их изменениями в правом столбце.

В цепи, изображенной на рисунке, ползунок реостата передви­нули вниз. При этом...

Изменение

1. увеличивается

2. уменьшается

3. не изменяется

Величина

1. напряжение на резисторе

Б. внутреннее сопротивление

1. сила тока

Г. сопротивление резистора

Решите задачи.

1. В электроприборе с сопротивлением 2,5 Ом электрическим током за 15 мин совершена работа 9 кДж. Определите силу тока в цепи.

2. Электрическая цепь состоит из двух резисторов сопротив­лением 15 Ом и 23 Ом соединенных последовательно, источника тока с ЭДС 100 В и внутренним сопротивлением 2 Ом. Определить силу тока в цепи.

ЧАСТЬ С

Решите задачу.

1. К однородному медному цилиндрическому проводнику на 15 с при­ложили разность потенциалов 1 В. Какова длина проводника, если его температура при этом повысилась на 10 К? Изменением сопротивления проводника и рассеянием тепла при его нагревании пренебречь.

ВАРИАНТ 4

ЧАСТЬ А

Выберите один верный ответ.

1. На рисунке показана зависимость сопротивления проводника длиной 1 м от его площади сечения. Чему равно удельное электри­ческое сопротивление вещества, из которого сделан проводник?

1. 10 Оммм²/м

2. 2,5 Ом мм²/м

3. 0,1 Оммм²/м

4. 0,05 Оммм²/м

1. Как изменится сила тока, проходящего через проводник, если увеличить в 2 раза напряжение между его концами, а длину прово­дника уменьшить в 2 раза?

1. не изменится

2. уменьшится в 2 раза

3. увеличится в 2 раза

4. увеличится в 4 раза

1. На рисунке изображены графики зависимости силы тока в че­тырех проводниках от напряжения на их концах. Сопротивление какого проводника меньше 1 Ом?

1. проводника 1

2. проводника 2

3. проводника 3

4. проводника 4

1. На участке цепи, изображенном на рисунке, сопротивление каж­дого резистора равно 2 Ом. Общее сопротивление участка равно

1. 8 Ом

2. 5 Ом

3. 4 Ом

4. 1 Ом

1. В цепи, изображенной на рисунке амперметр показывает силу тока 2 А. К каким точкам нужно подключить вольтметр, чтобы его показания были равны 6 В?






2. Три резистора сопротивлениями R, = 10 Ом, R, = 6 Ом и R, = 3 Ом соединены в цепь как показано на рисунке. На каком рези­сторе выделится наименьшее количество теплоты?

1. на первом

2. на втором

3. на третьем

4. на всех одинаково

7. Электрическая цепь состоит из источника с ЭДС 3 В и вну­тренним сопротивлением 1 Ом. Внешнее сопротивление 2 Ом. Сила тока в цепи равна

1. 9 А

2. 7 А

3. 1,5 А

4. 1 А

ЧАСТЬ В

1. Используя условие задачи, установите соответствия величин из левого столбца таблицы с их изменениями в правом столбце.

В цепи, изображенной на рисунке, ползунок реостата передви­нули вверх. При этом...

Решите задачи.

1. В резисторе сопротивлением 360 Ом при напряжении 15 В электрическим током была совершена работа 450 Дж. За ка­кое время была совершена работа?

2. Электрическая цепь состоит из двух резисторов сопротивле­нием по 4 Ом соединенных параллельно, источника тока с ЭДС16 В и внутренним сопротивлением 2 Ом. Определить силу тока в цепи.

ЧАСТЬ С

Решите задачу.

1. К однородному медному цилиндрическому проводнику дли­ной 40 м приложили разность потенциалов 10 В. Каким будет из­менение температуры проводника через 15 с? Изменением со­противления проводника и рассеянием тепла при его нагревании пренебречь.
