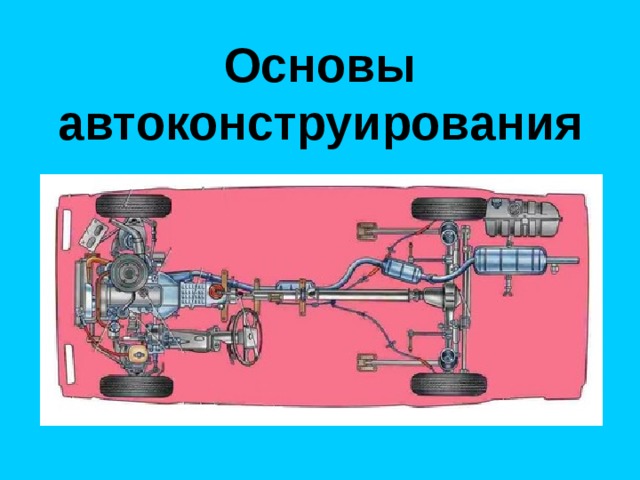

Основы автоконструирования

Основы автоконструирования

Персидская ветряная мельница

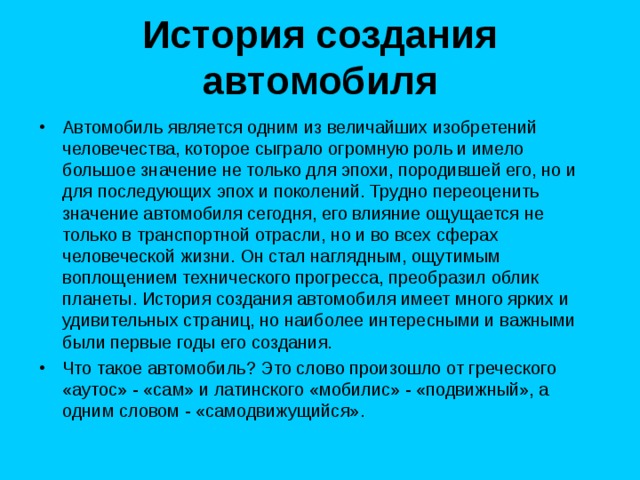

История создания автомобиля

• Автомобиль является одним из величайших изобретений человечества, которое сыграло огромную роль и имело большое значение не только для эпохи, породившей его, но и для последующих эпох и поколений. Трудно переоценить значение автомобиля сегодня, его влияние ощущается не только в транспортной отрасли, но и во всех сферах человеческой жизни. Он стал наглядным, ощутимым воплощением технического прогресса, преобразил облик планеты. История создания автомобиля имеет много ярких и удивительных страниц, но наиболее интересными и важными были первые годы его создания.
• Что такое автомобиль? Это слово произошло от греческого «аутос» - «сам» и латинского «мобилис» - «подвижный», а одним словом - «самодвижущийся».

Первая самоходная тележка

1355 год — Гвидо да Виджевано установил ветряную мельницу на самоходную тележку, которую сам и придумал. Энергия, вырабатываемая ветряной мельницей, передавалась на колёса тележки и она двигалась

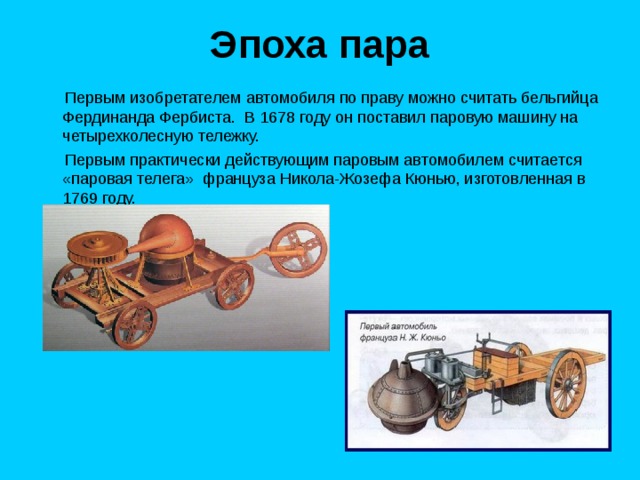

Эпоха пара

Первым изобретателем автомобиля по праву можно считать бельгийца Фердинанда Фербиста. В 1678 году он поставил паровую машину на четырехколесную тележку.

Первым практически действующим паровым автомобилем считается «паровая телега» француза Никола-Жозефа Кюнью, изготовленная в 1769 году.

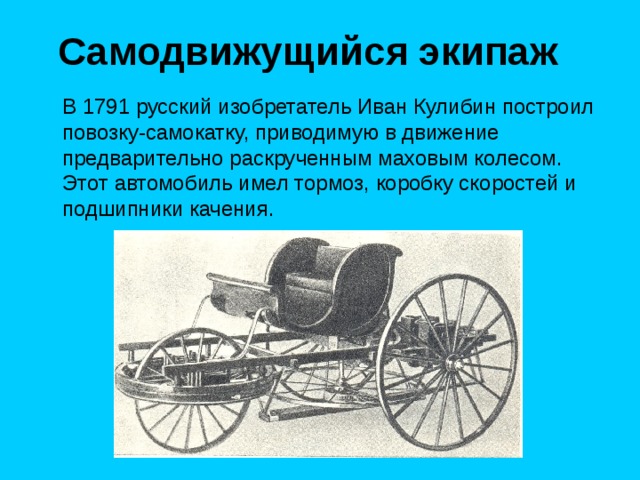

Самодвижущийся экипаж

В 1791 русский изобретатель Иван Кулибин построил повозку-самокатку, приводимую в движение предварительно раскрученным маховым колесом. Этот автомобиль имел тормоз, коробку скоростей и подшипники качения.

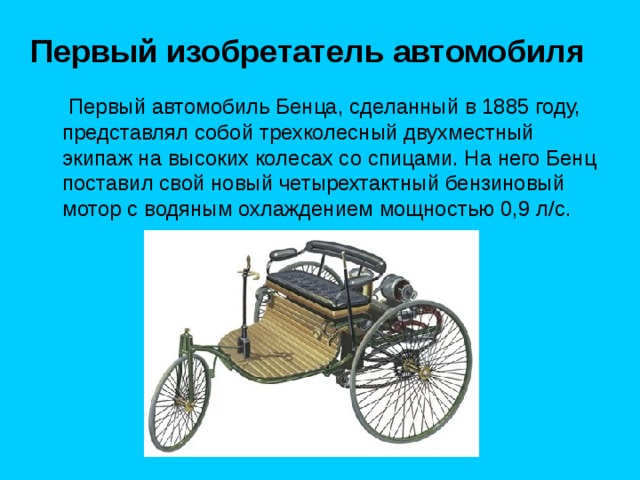

Первый изобретатель автомобиля

Первый автомобиль Бенца, сделанный в 1885 году, представлял собой трехколесный двухместный экипаж на высоких колесах со спицами. На него Бенц поставил свой новый четырехтактный бензиновый мотор с водяным охлаждением мощностью 0,9 л/с.

Эволюция автомобилестроения

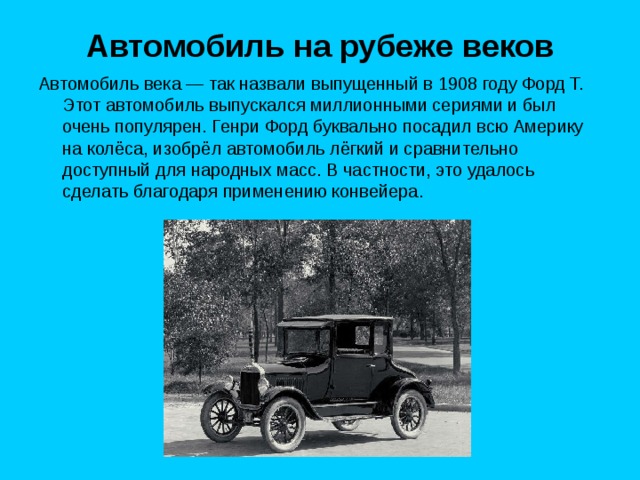

Автомобиль на рубеже веков

Автомобиль века — так назвали выпущенный в 1908 году Форд T. Этот автомобиль выпускался миллионными сериями и был очень популярен. Генри Форд буквально посадил всю Америку на колёса, изобрёл автомобиль лёгкий и сравнительно доступный для народных масс. В частности, это удалось сделать благодаря применению конвейера.

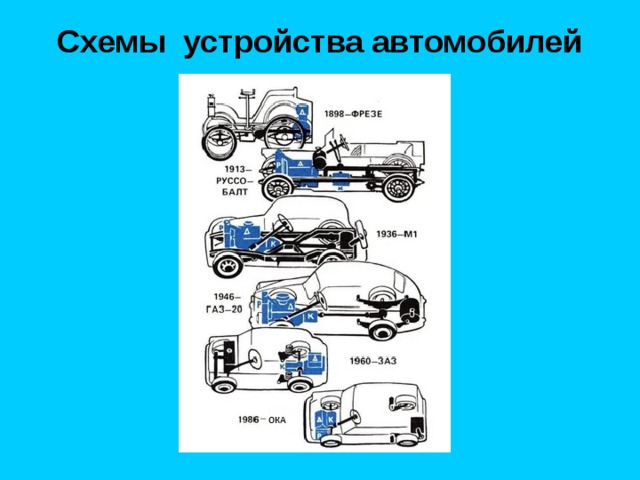

Схемы устройства автомобилей

Автомобиль меняет облик

Основы конструирования

Основы механики и детали машин

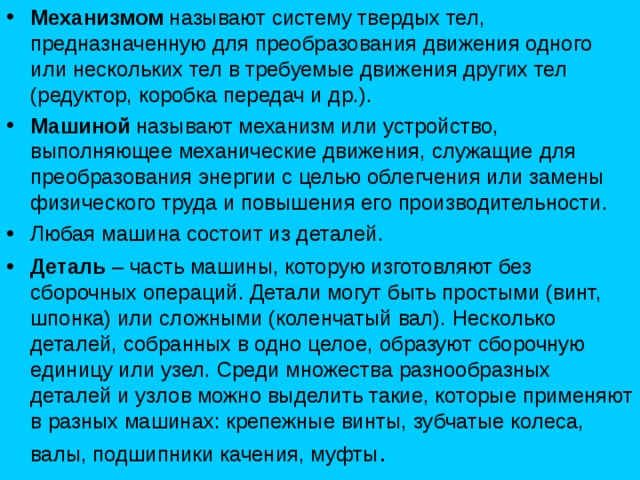

• Механизмом называют систему твердых тел, предназначенную для преобразования движения одного или нескольких тел в требуемые движения других тел (редуктор, коробка передач и др.).
• Машиной называют механизм или устройство, выполняющее механические движения, служащие для преобразования энергии с целью облегчения или замены физического труда и повышения его производительности.
• Любая машина состоит из деталей.
• Деталь – часть машины, которую изготовляют без сборочных операций. Детали могут быть простыми (винт, шпонка) или сложными (коленчатый вал). Несколько деталей, собранных в одно целое, образуют сборочную единицу или узел. Среди множества разнообразных деталей и узлов можно выделить такие, которые применяют в разных машинах: крепежные винты, зубчатые колеса, валы, подшипники качения, муфты .

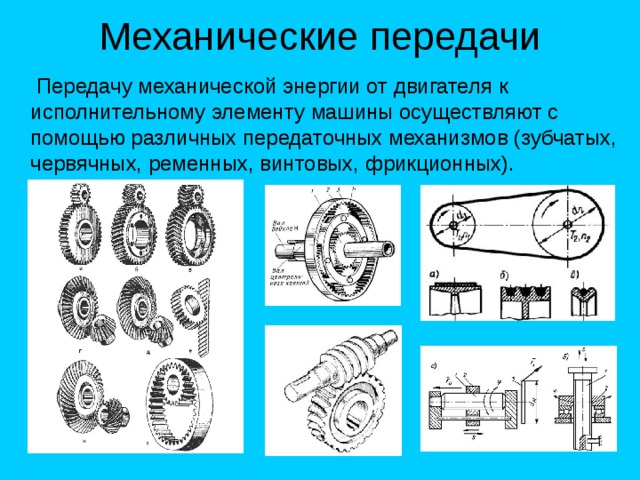

Механические передачи

Передачу механической энергии от двигателя к исполнительному элементу машины осуществляют с помощью различных передаточных механизмов (зубчатых, червячных, ременных, винтовых, фрикционных).

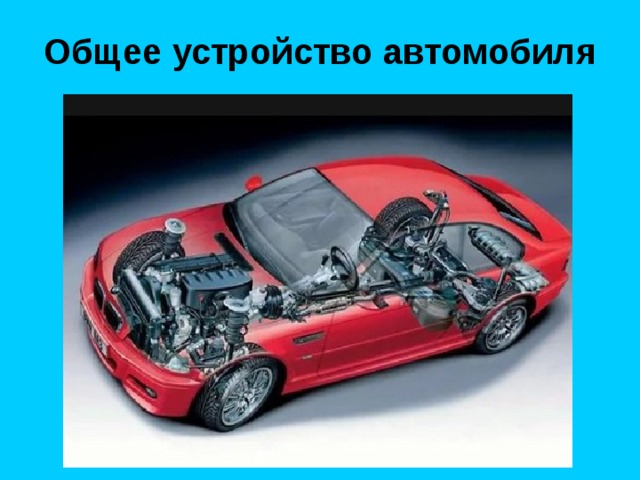

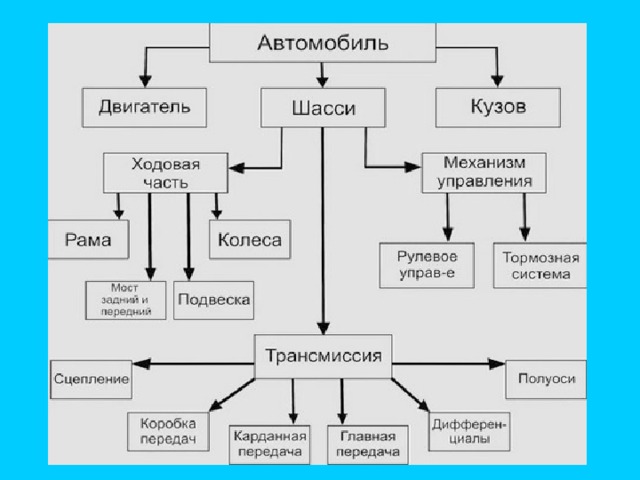

Общее устройство автомобиля

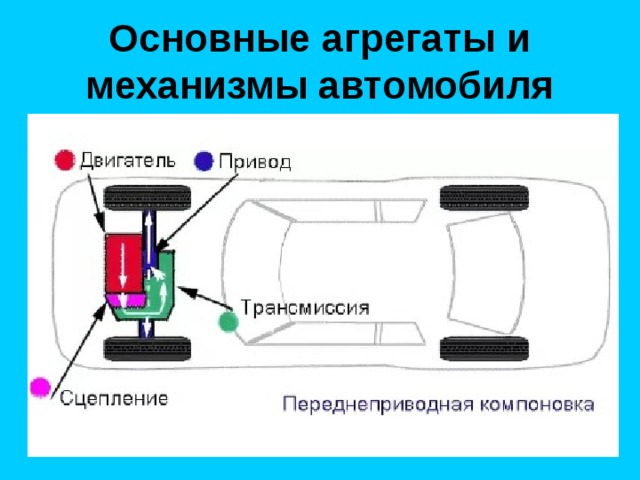

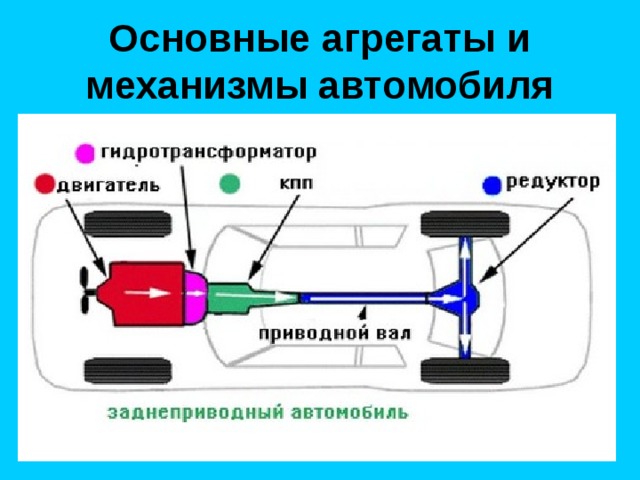

Основные агрегаты и механизмы автомобиля

Основные агрегаты и механизмы автомобиля

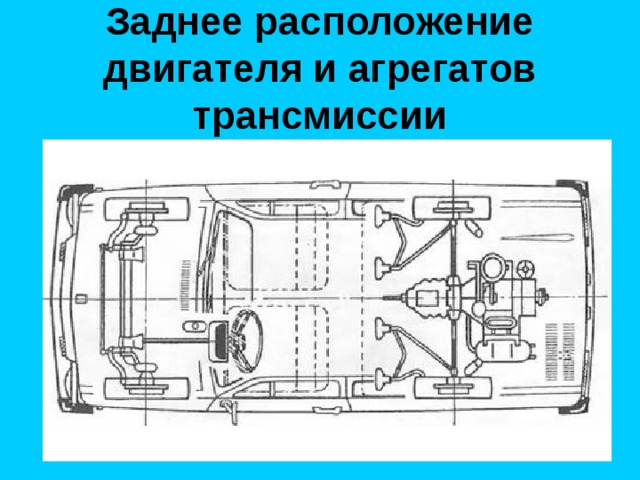

Заднее расположение двигателя и агрегатов трансмиссии

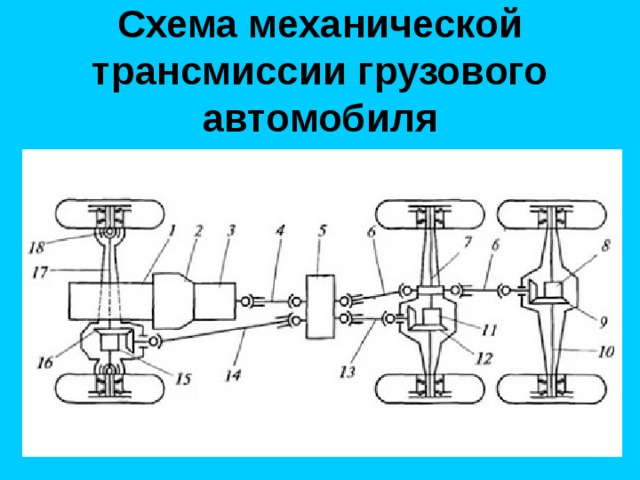

Схема механической трансмиссии грузового автомобиля

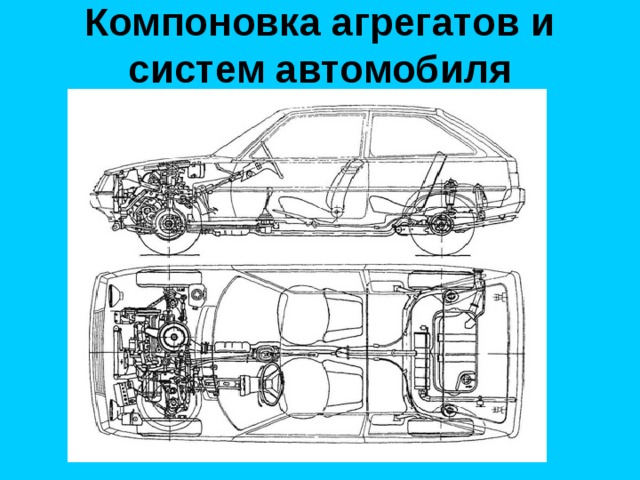

Компоновка агрегатов и систем автомобиля

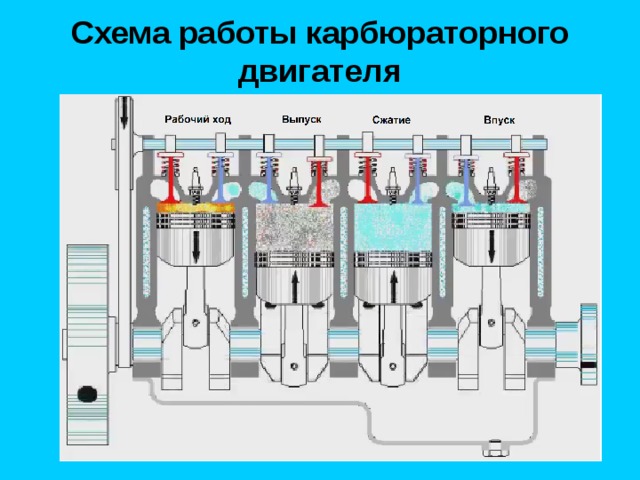

Схема работы карбюраторного двигателя

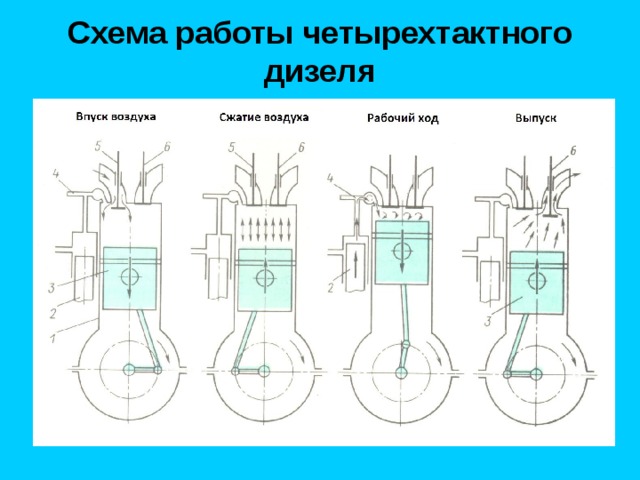

Схема работы четырехтактного дизеля

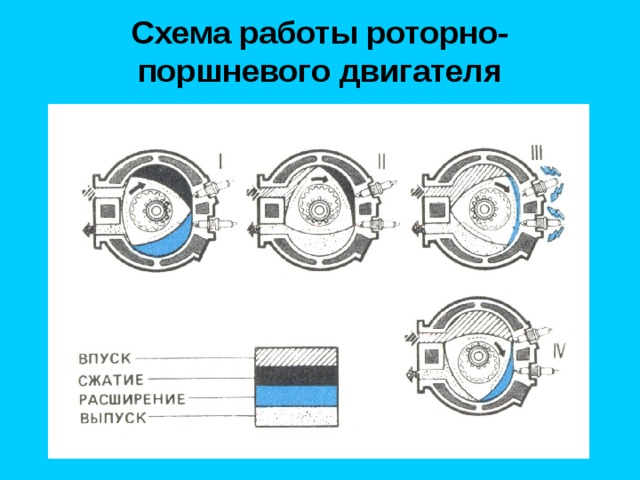

Схема работы роторно-поршневого двигателя

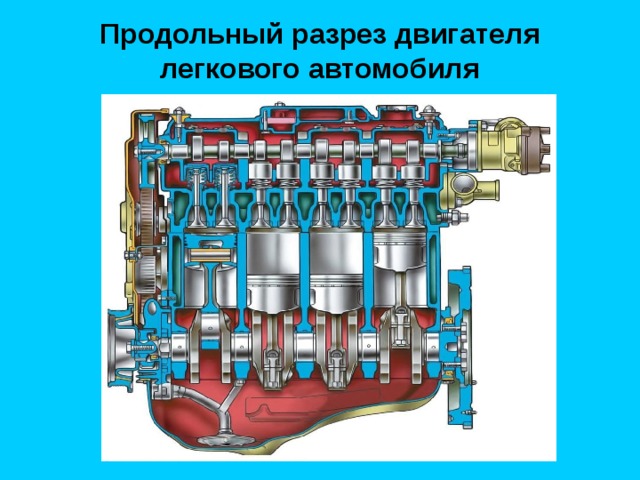

Продольный разрез двигателя легкового автомобиля

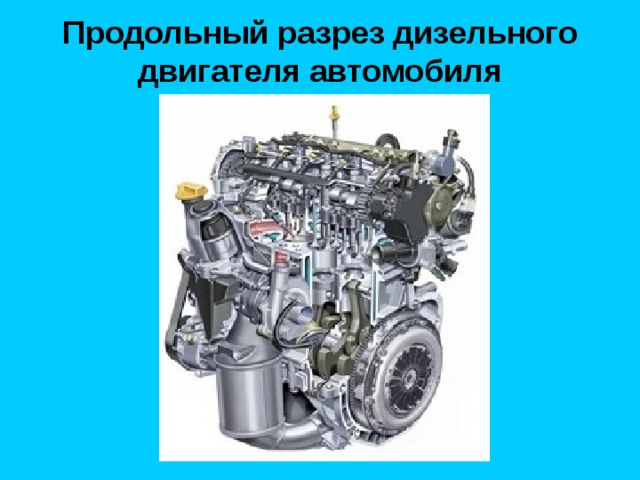

Продольный разрез дизельного двигателя автомобиля

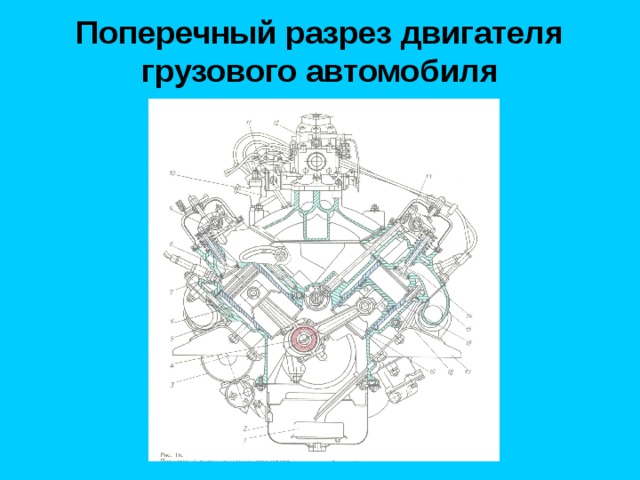

Поперечный разрез двигателя грузового автомобиля

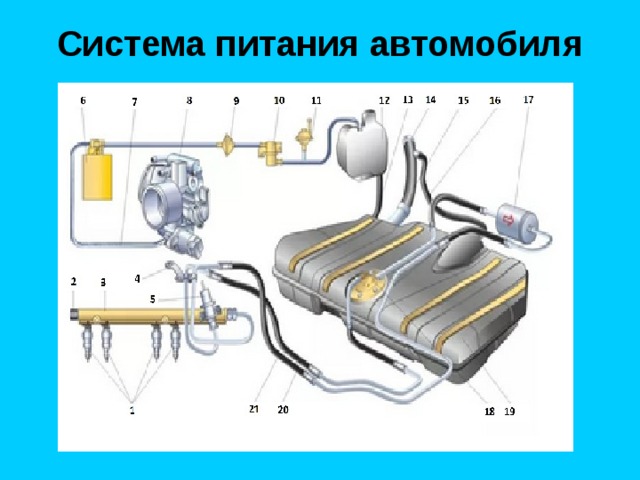

Система питания автомобиля

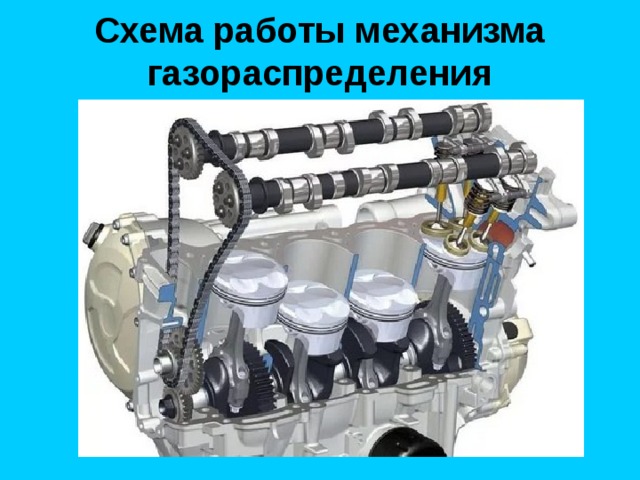

Схема работы механизма газораспределения

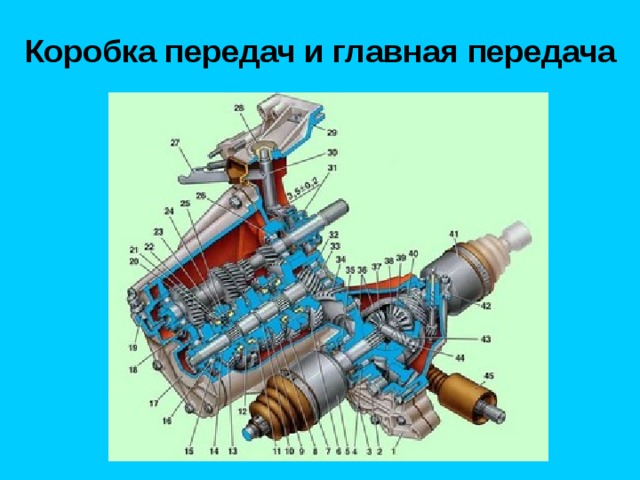

Коробка передач и главная передача

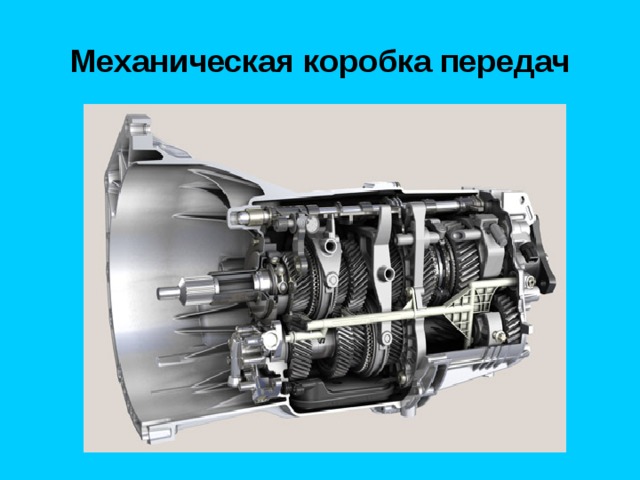

Механическая коробка передач

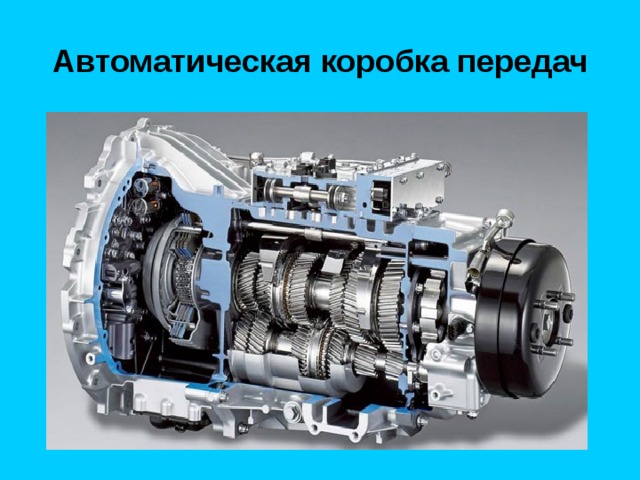

Автоматическая коробка передач

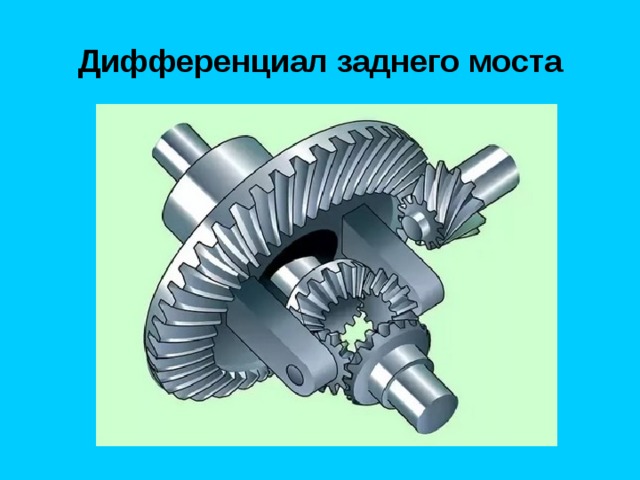

Дифференциал заднего моста

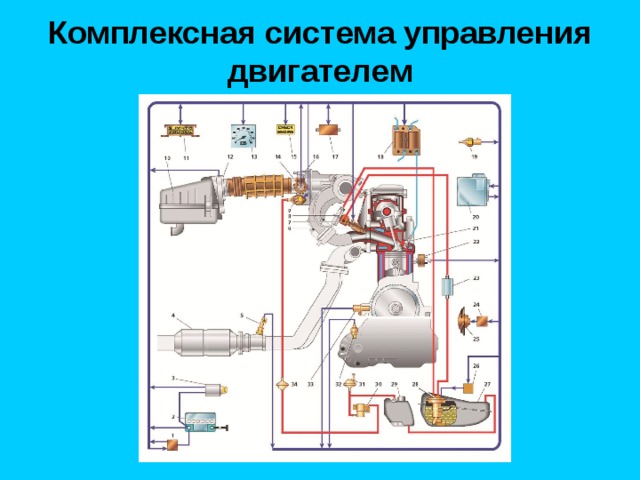

Комплексная система управления двигателем

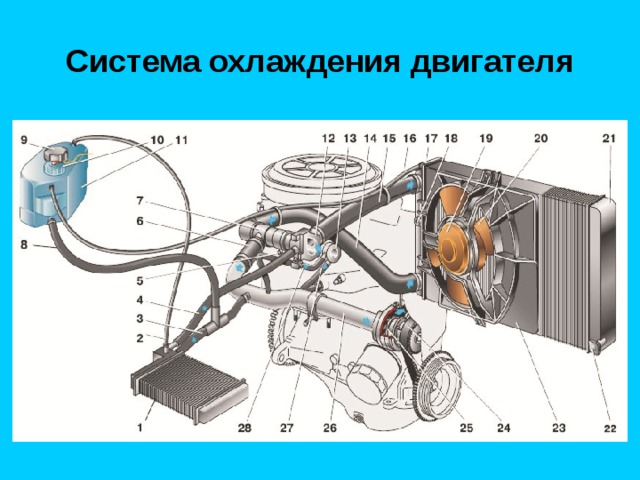

Система охлаждения двигателя

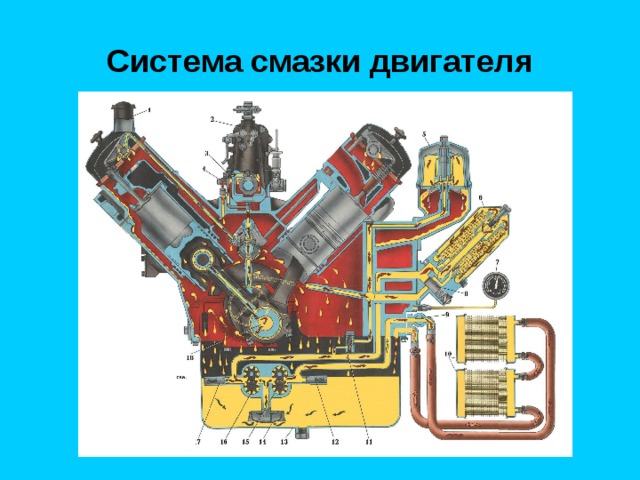

Система смазки двигателя

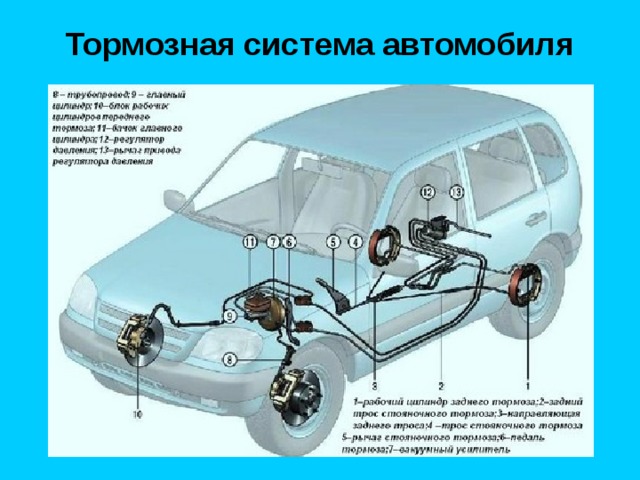

Тормозная система автомобиля

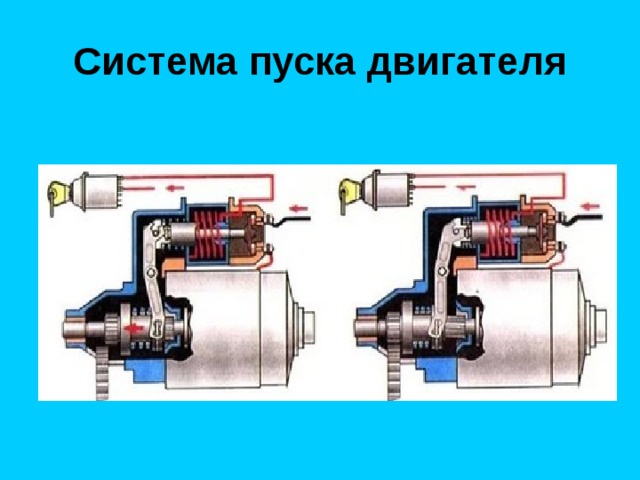

Система пуска двигателя

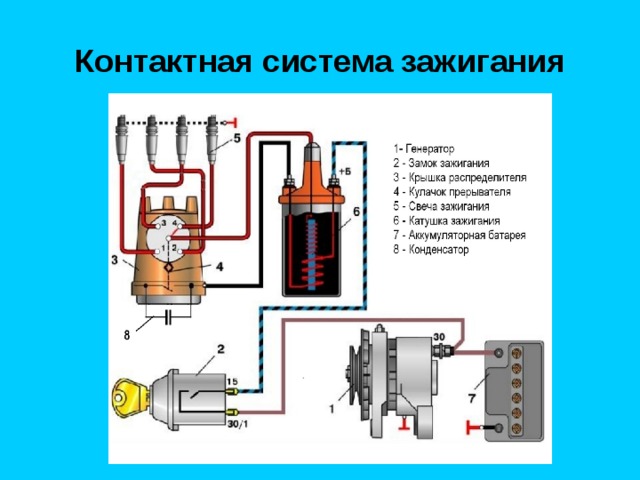

Контактная система зажигания

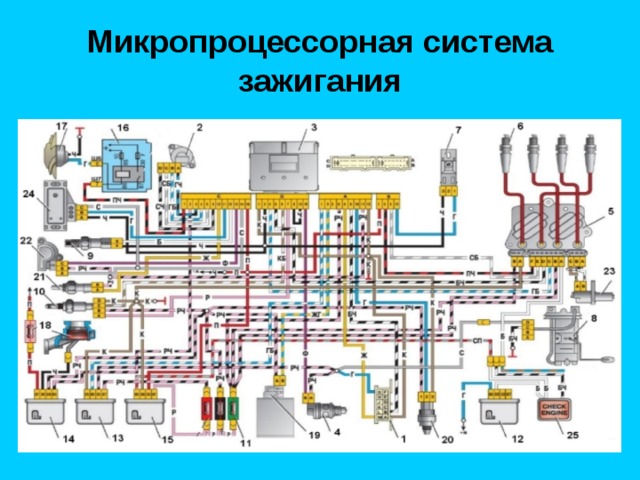

Микропроцессорная система зажигания

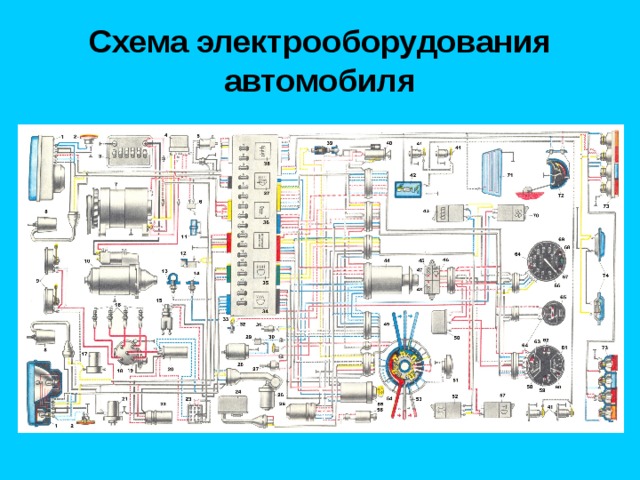

Схема электрооборудования автомобиля
