Презентация к уроку физики 7 класса по теме: "Гидравлические машины".

© Автор: Хомченко О.В., учитель физики МОУ Ишненской СОШ

Цели урока:

• Познакомиться с устройством и принципом действия гидравлических машин
• Выяснить области их применения в быту и технике

Устройство водопровода

Поршневой жидкостный насос

Патрубок

Цилиндр

Поршень

Клапаны

Принцип действия поршневого жидкостного насоса

Открыт нижний клапан

Открыт нижний клапан

Открыт верхний клапан

Гидравлический пресс

Это машина, действие которой основано на законе Паскаля и принципе действия сообщающихся сосудов.

Поршни

S 1 – площадь малого поршня;

S 2 – площадь большого поршня;

F 1 – сила , действующая на малый поршень;

F 2 – сила , действующая на большой поршень.

Цилиндры

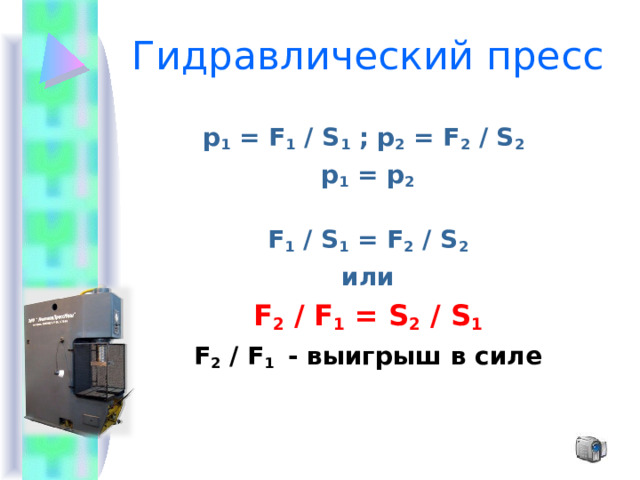

Гидравлический пресс

p 1 = F 1 / S 1 ; p 2 = F 2 / S 2

p 1 = p 2

F 1 / S 1 = F 2 / S 2

или

F 2 / F 1 = S 2 / S 1

F 2 / F 1 - выигрыш в силе

Гидравлический пресс

Это гидравлическая машина, служащая для прессования (сдавливания).

Применяется:

• для выжимания масла из семян;
• для прессования фанеры, картона,сена;
• на металлургических заводах.

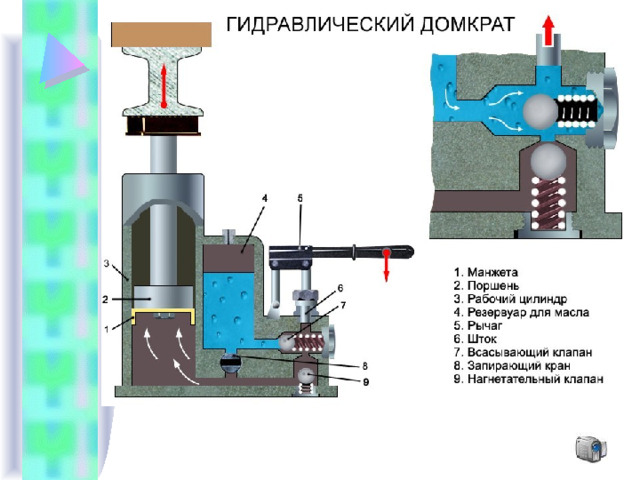

Гидравлический домкрат (подъёмник)

Поднимаемое тело

Большой поршень

Малый поршень

Клапан для опускания груза

Клапаны

Домашнее задание

§ 46, 47; вопросы;

упр. 22 № 2 (письменно), № 3 (устно);

упр. 23 № 1 (письменно), № 3 (устно).

Рефераты на темы:

• «Применение гидравлических машин»;
• «История создания гидравлических машин»
