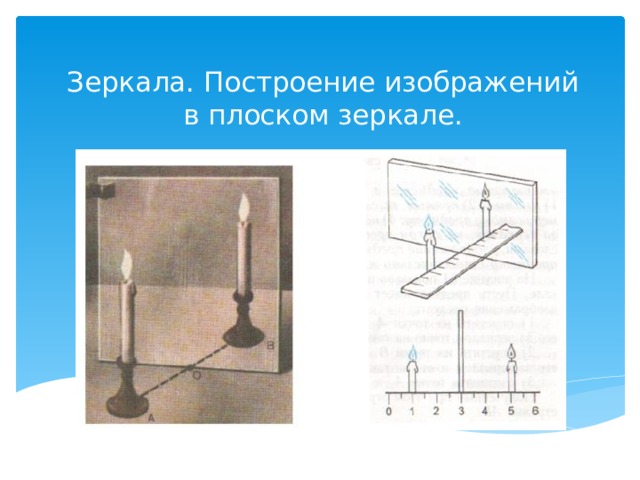

Зеркала. Построение изображений в плоском зеркале.

Зеркала делятся на на 3 вида:

• Плоские
• Вогнутые
• Выпуклые

Как вы думаете какое будет изображение предмета АВ в зеркале MN ???

Изображение в плоском зеркале:

• Расстояние от предмета до зеркала равно расстоянию от зеркала до отражения.
• Размеры предмета и отражения равны.
• Изображение мнимое (Поднесём к отображению – не горит)
• предмет симметричный

Вывод: плоское зеркало – дает изображение равное по величине, на таком же расстоянии и оно симметричное .

Построим изображение предмета в плоском зеркале

S – точечного источника света MN – зеркальную поверхность  На нее падают расходящиеся лучи SO, SO 1 , SO 2 По закону отражения эти лучи отражаются под таким же углом:  SO под углом 0 0 ,  SO 1 под углом β 1 = α 1 ,  SO 2 под углом β 2 = α 2 В глаз попадает расходящийся пучок света. Если продолжить отраженные лучи за зеркало, то они сойдутся в точке S 1 . В глаз попадает расходящийся пучок света, как будто исходящий из точки S 1 . Эта точка называется мнимым изображением точки S.

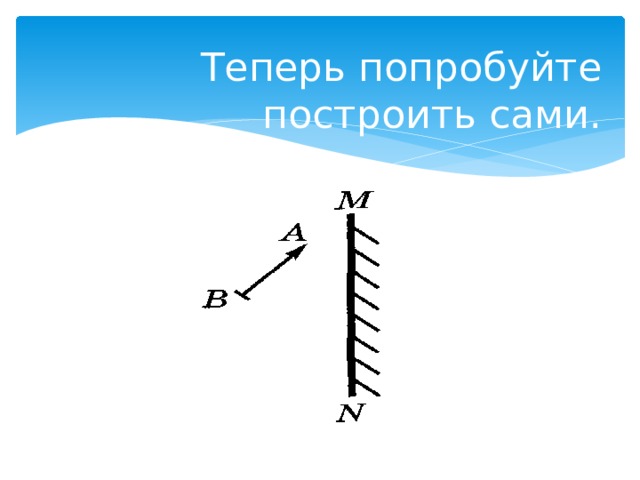

Теперь попробуйте построить сами.

как вы думаете, сколько изображений можно получить в двух плоских зеркалах , находящихся под углом друг к другу.

• n- число изображений,  - угол между зеркалами.
• Пользуясь данной формулой, определяем:
• при =90 0 n=3
• при =45 0 n=7
• при =30 0 n=11

Практическое применение:

• для торговой рекламы в витрине между зеркалами, расположенных под углом друг к другу, помещают, например, один флакон духов, а создаётся впечатление множества таких флаконов. Один букет цветов, поставленный в вазе среди этих зеркал, создаёт иллюзию целого цветочного поля.

Применение зеркал

• 1 . В быту.

Первые зеркала были созданы, чтобы следить за собственной внешностью.

В настоящее время зеркала, особенно большие, широко используются в дизайне интерьера, чтобы создать иллюзию пространства, большого объёма в небольших помещениях. Такая идея возникла во Франции в 17 веке в эпоху правления Людовика ХIV, «короля-солнца».

• 2. В качестве рефлекторов используются параболические зеркала, позволяющие создать пучок параллельных лучей (фары, прожекторы).
• 3. Научные приборы: телескопы, лазеры, зеркальные фотоаппараты
• 4. Устройства для безопасности, автомобильные и дорожные зеркала

зеркало на дороге у крутого поворота

в тех случаях, когда обзор ограничен, используются слегка выпуклые зеркала для расширения поля зрения (в каждом автомобиле, автобусе).

• 5. В медицине:

-гастроскоп (медицинский перископ) позволяет исследовать желудок: выявлять язву, опухоль и т.д.

-зеркальца у стоматолога

• 6. Военное дело:

-военный перископ;

- в термоядерном оружии для фокусировки излучения от запала и создания условий для начала термоядерного процесса синтеза.

• 1. На рисунке показаны изображения S’ точки S в плоском зеркале. На каком из них допущена ошибка?
• 1. №1
• 2. №2
• 3. №3
• 4. Все рисунки верные

• 2. На рисунке представлены изображения предметов (стрелок) в плоском зеркале. На каком из них изображение показано правильно?
• 1. №1
• 2. №2
• 3. №3
• 4. Среди изображений нет верных

3. Характеристика изображения предмета в плоском зеркале такова: оно …

• Мнимое, большего размера, чем предмет, и находится за зеркалом на большом расстоянии от него
• Действительное, меньшего размера, чем предмет, и находится перед зеркалом на том же расстоянии, что и предмет
• Мнимое, равного с предметом размера и находится за зеркалом
• Среди ответов нет верного

4. Какие свойства изображения в плоском зеркале отличают его от самого предмета?

• Другой размер и другая удаленность от зеркала
• Его мнимость и симметричность, а не тождественность предмету
• Его мнимость и другой размер
• Различий в них нет

• 5. какое изображение соответствует предмету МN???

Домашнее задание.

• П.66, ответы на вопросы стр.150, Упражнение 46 2, 3.
