Презентация по физике "Принципы радиосвязи" 11 класс

Принципы радиосвязи

Содержание

• Повторение
• Модуляция
• Детектирование
• Простейший радиоприемник

Повторение

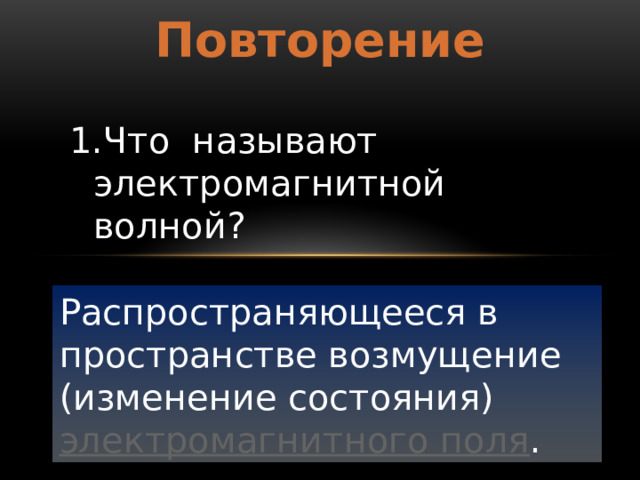

• Что называют электромагнитной волной?

Распространяющееся в пространстве возмущение (изменение состояния)  электромагнитного поля .

Повторение

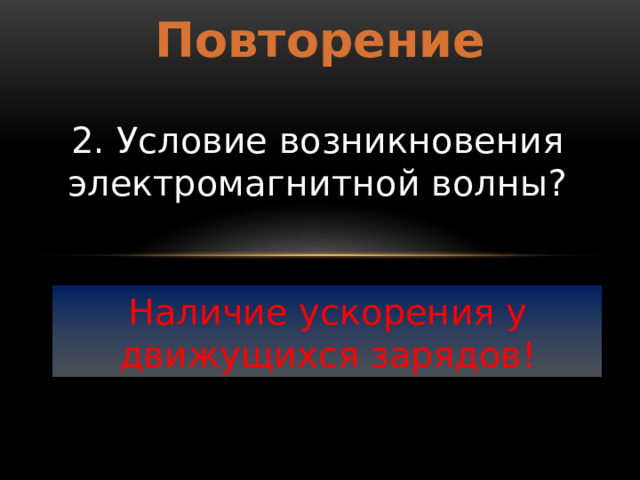

2. Условие возникновения электромагнитной волны?

Наличие ускорения у движущихся зарядов!

Повторение

2. Электромагнитная волна продольная или поперечная?

Электромагнитная волна является поперечной!

Повторение

Повторение

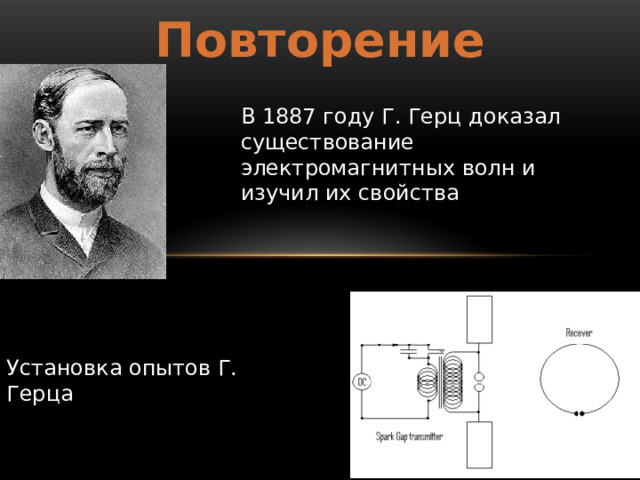

В 1887 году Г. Герц доказал существование электромагнитных волн и изучил их свойства

Установка опытов Г. Герца

Повторение

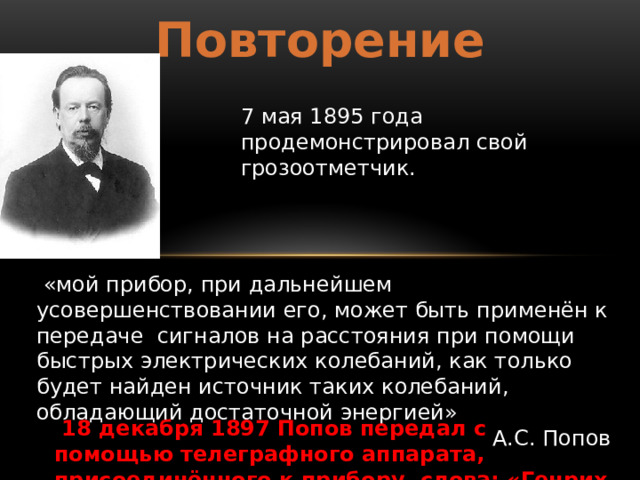

7 мая 1895 года продемонстрировал свой грозоотметчик.

  «мой прибор, при дальнейшем усовершенствовании его, может быть применён к передаче  сигналов на расстояния при помощи быстрых электрических колебаний, как только будет найден источник таких колебаний, обладающий достаточной энергией»

А.С. Попов

  18 декабря 1897 Попов передал с помощью телеграфного аппарата, присоединённого к прибору, слова: «Генрих Герц».

Повторение

7 мая 1895 года продемонстрировал свой грозоотметчик.

  «мой прибор, при дальнейшем усовершенствовании его, может быть применён к передаче  сигналов на расстояния при помощи быстрых электрических колебаний, как только будет найден источник таких колебаний, обладающий достаточной энергией»

А.С. Попов

  18 декабря 1897 Попов передал с помощью телеграфного аппарата, присоединённого к прибору, слова: «Генрих Герц».

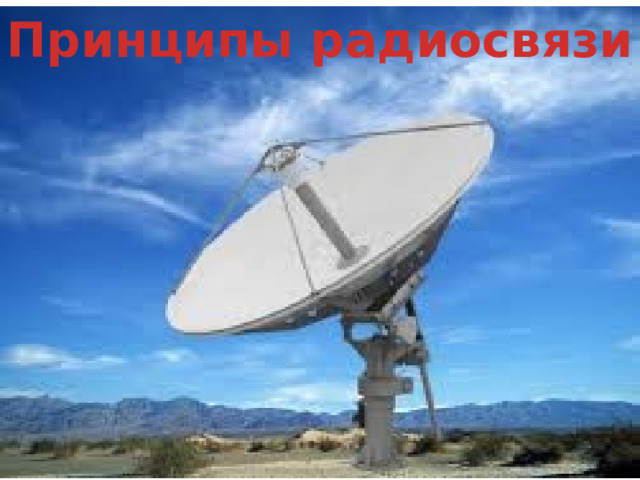

Принципы радиосвязи

Микрофон преобразует механические колебания в электромагнитные колебания звуковой частоты.

На каком явлении основан принцип действия микрофона?

Принципы радиосвязи

Но передавать на большие расстояния электромагнитную волну звуковой частоты нельзя!

Плотность потока излучения пропорциональна четвертой степени частоты.

Модуляция

Модуляция колебаний   - медленное по сравнению с периодом колебаний изменение амплитуды, частоты или фазы колебаний по определённому закону. Соответственно различаются амплитудная модуляция, частотная модуляция и фазовая модуляция

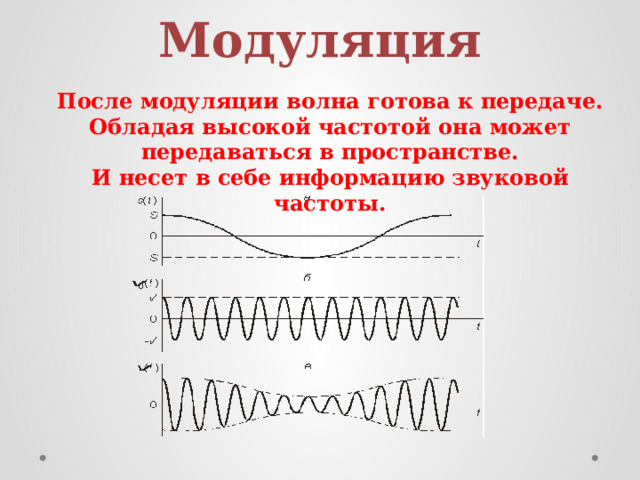

Модуляция

После модуляции волна готова к передаче.

Обладая высокой частотой она может передаваться в пространстве.

И несет в себе информацию звуковой частоты.

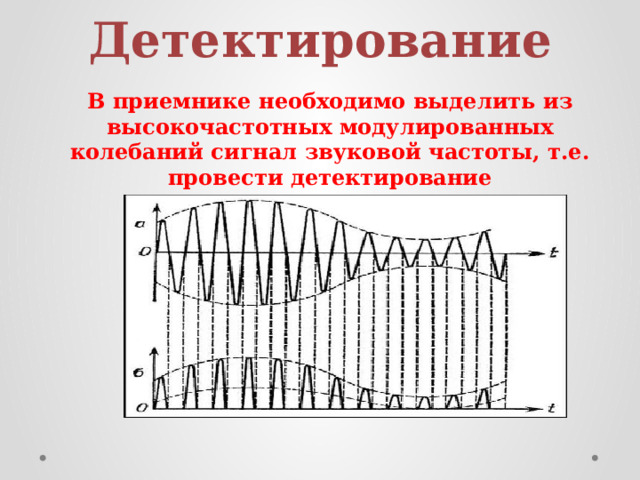

Детектирование

В приемнике необходимо выделить из высокочастотных модулированных колебаний сигнал звуковой частоты, т.е. провести детектирование

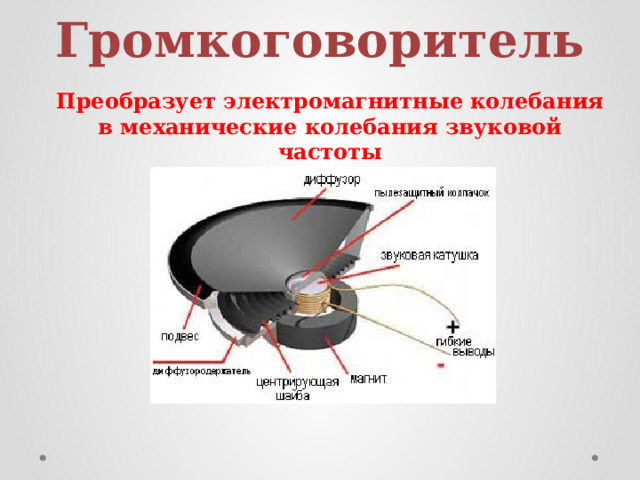

Громкоговоритель

Преобразует электромагнитные колебания в механические колебания звуковой частоты

Блок-схема радиосвязи

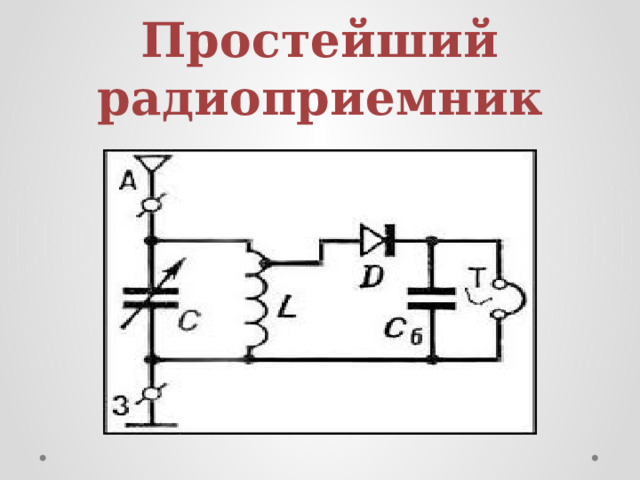

Простейший радиоприемник
