Презентация проекта " Шкатулка роза"

Проект Шкатулка «Роза»

Выполнил ученик 9 класса

Тутурской школы

Дубков Михаил Олегович

•

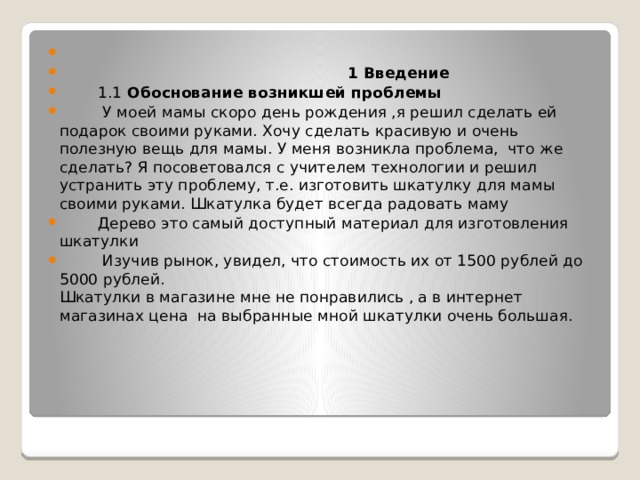

• 1 Введение
• 1.1 Обоснование возникшей проблемы
• У моей мамы скоро день рождения ,я решил сделать ей подарок своими руками. Хочу сделать красивую и очень полезную вещь для мамы. У меня возникла проблема, что же сделать? Я посоветовался с учителем технологии и решил устранить эту проблему, т.е. изготовить шкатулку для мамы своими руками. Шкатулка будет всегда радовать маму
• Дерево это самый доступный материал для изготовления шкатулки
• Изучив рынок, увидел, что стоимость их от 1500 рублей до 5000 рублей. Шкатулки в магазине мне не понравились , а в интернет магазинах цена на выбранные мной шкатулки очень большая.

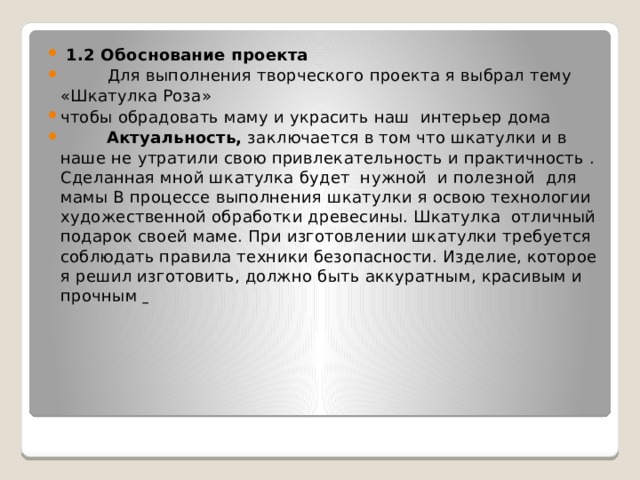

• 1.2 Обоснование проекта
• Для выполнения творческого проекта я выбрал тему «Шкатулка Роза»
• чтобы обрадовать маму и украсить наш интерьер дома
• Актуальность, заключается в том что шкатулки и в наше не утратили свою привлекательность и практичность . Сделанная мной шкатулка будет нужной и полезной для мамы В процессе выполнения шкатулки я освою технологии художественной обработки древесины. Шкатулка отличный подарок своей маме. При изготовлении шкатулки требуется соблюдать правила техники безопасности. Изделие, которое я решил изготовить, должно быть аккуратным, красивым и прочным

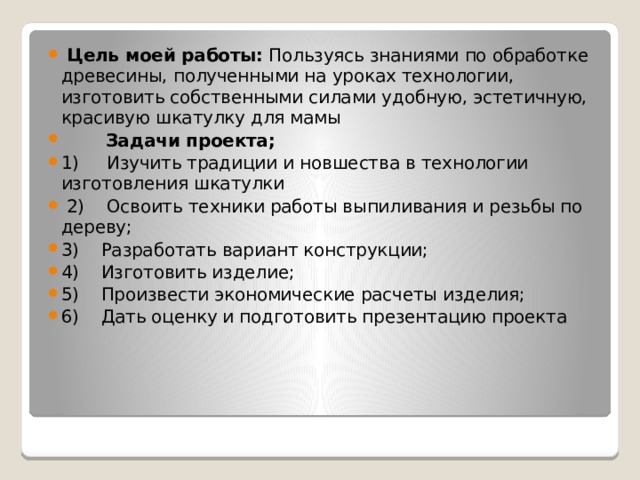

• Цель моей работы:  Пользуясь знаниями по обработке древесины, полученными на уроках технологии, изготовить собственными силами удобную, эстетичную, красивую шкатулку для мамы
• Задачи проекта;
• 1) Изучить традиции и новшества в технологии изготовления шкатулки
• 2) Освоить техники работы выпиливания и резьбы по дереву;
• 3) Разработать вариант конструкции;
• 4) Изготовить изделие;
• 5) Произвести экономические расчеты изделия;
• 6) Дать оценку и подготовить презентацию проекта

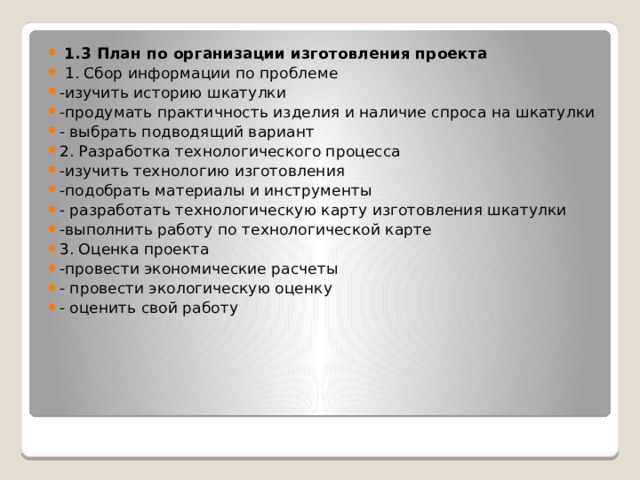

• 1.3 План по организации изготовления проекта
• 1. Сбор информации по проблеме
• -изучить историю шкатулки
• -продумать практичность изделия и наличие спроса на шкатулки
• - выбрать подводящий вариант
• 2. Разработка технологического процесса
• -изучить технологию изготовления
• -подобрать материалы и инструменты
• - разработать технологическую карту изготовления шкатулки
• -выполнить работу по технологической карте
• 3. Оценка проекта
• -провести экономические расчеты
• - провести экологическую оценку
• - оценить свой работу

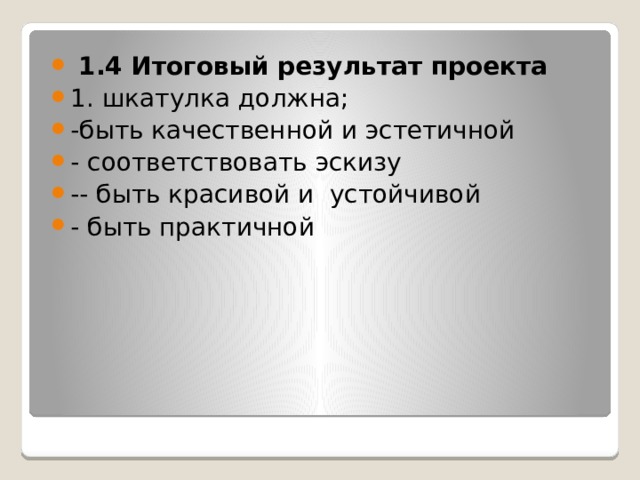

• 1.4 Итоговый результат проекта
• 1. шкатулка должна;
• -быть качественной и эстетичной
• - соответствовать эскизу
• -- быть красивой и устойчивой
• - быть практичной

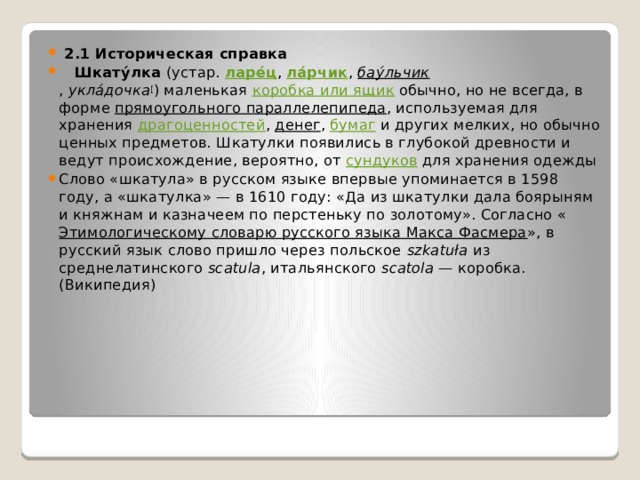

• 2.1 Историческая справка
• Шкату́лка  (устар.  ларе́ц ,  ла́рчик ,  бау́льчик ,  укла́дочка [ ) маленькая  коробка или ящик  обычно, но не всегда, в форме  прямоугольного параллелепипеда , используемая для хранения  драгоценностей ,  денег ,  бумаг  и других мелких, но обычно ценных предметов. Шкатулки появились в глубокой древности и ведут происхождение, вероятно, от  сундуков  для хранения одежды
• Слово «шкатула» в русском языке впервые упоминается в 1598 году, а «шкатулка» — в 1610 году: «Да из шкатулки дала боярыням и княжнам и казначеем по перстеньку по золотому». Согласно « Этимологическому словарю русского языка Макса Фасмера », в русский язык слово пришло через польское  szkatuła  из среднелатинского  scatula , итальянского  scatolа  — коробка. (Википедия)

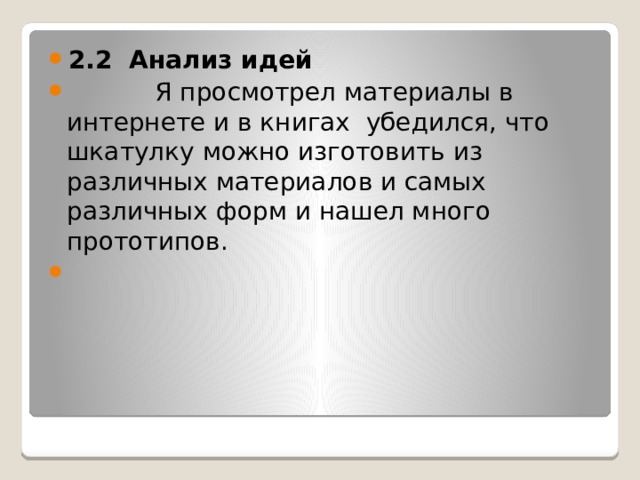

• 2.2 Анализ идей
• Я просмотрел материалы в интернете и в книгах убедился, что шкатулку можно изготовить из различных материалов и самых различных форм и нашел много прототипов.

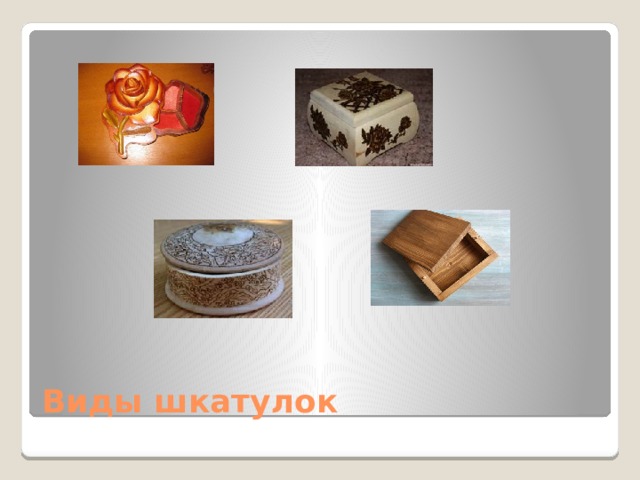

Виды шкатулок

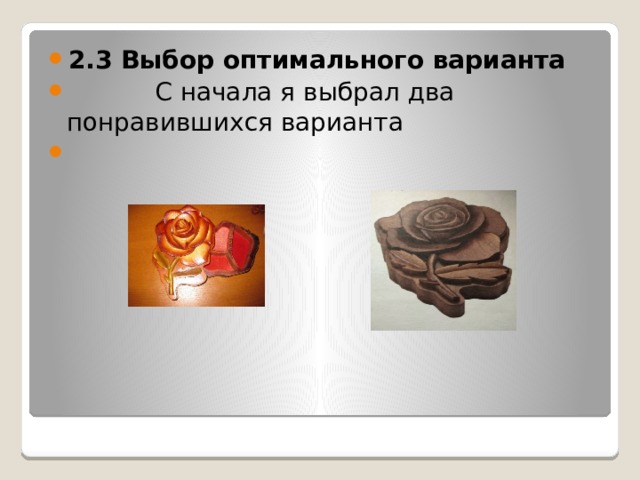

• 2.3 Выбор оптимального варианта
• С начала я выбрал два понравившихся варианта

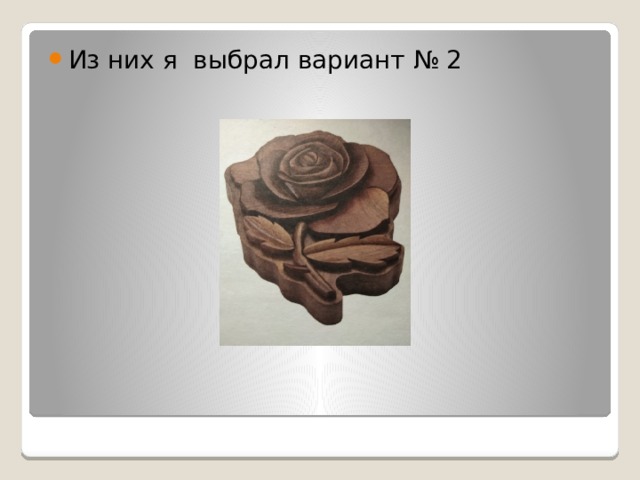

• Из них я выбрал вариант № 2

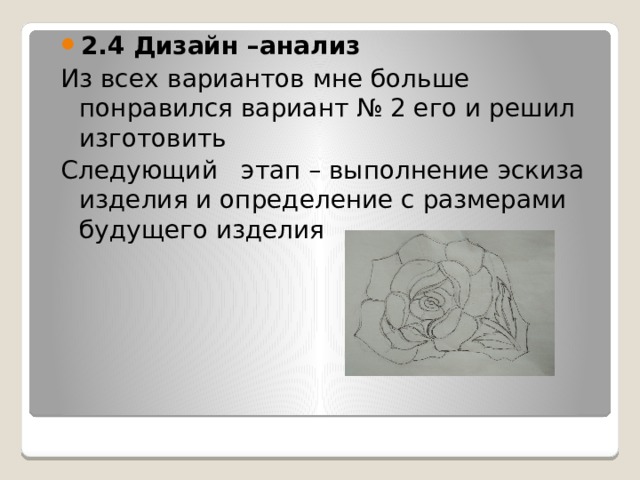

• 2.4 Дизайн –анализ

Из всех вариантов мне больше понравился вариант № 2 его и решил изготовить

Следующий этап – выполнение эскиза изделия и определение с размерами будущего изделия

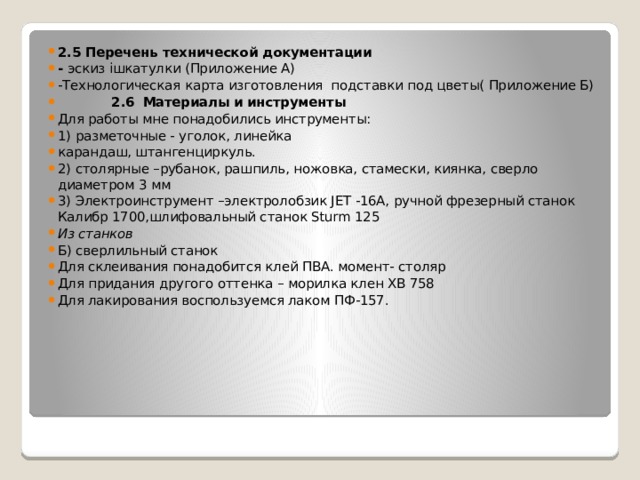

• 2.5 Перечень технической документации
• - эскиз iшкатулки (Приложение А)
• -Технологическая карта изготовления подставки под цветы( Приложение Б)
• 2.6 Материалы и инструменты
• Для работы мне понадобились инструменты:
• 1) разметочные - уголок, линейка
• карандаш, штангенциркуль.
• 2) столярные –рубанок, рашпиль, ножовка, стамески, киянка, сверло диаметром 3 мм
• 3) Электроинструмент –электролобзик JET -16A, ручной фрезерный станок Калибр 1700,шлифовальный станок Sturm 125
• Из станков
• Б) сверлильный станок
• Для склеивания понадобится клей ПВА. момент- столяр
• Для придания другого оттенка – морилка клен ХВ 758
• Для лакирования воспользуемся лаком ПФ-157.

• 2.7 Организация рабочего места и техника безопасности
• Чтобы в процессе работы нам ничего не мешало и не отвлекало, мы начнём с самого главного – оборудования рабочего места. На хорошо оборудованном рабочем месте работать быстрее, удобнее, да и приятнее.
• Рабочее место — это часть производственной площади с расположенными на ней предметами труда, на которой рабочий выполняет работу. Рабочие места в учебных мастерских для ручной или станочной обработки древесины оборудуются верстаками или станками.
• Важнейшая часть рабочего места – столярный верстак и шкаф для инструментов. Столярный верстак должен быть устойчивым, прочным, с
• 8
• толстой крышкой и обеспечивать надёжное крепление заготовок во время работы.
• Рабочее место должно соответствовать росту работающего. При правильно подобранной высоте верстака ладони рук работающего в положении стоя должны плотно соприкасаться с крышкой. При высокой крышке необходимо сделать подставку для ног, а при низком положении – подобрать подставку под ножки стола.
• Для удобной работы важное значение имеет расположение инструментов. Так как молотком, отвёрткой, ножовкой и карандашом работают обычно правой рукой, то они должны находиться на рабочем месте справа. Слева же следует размещать угольник, гвозди, шурупы

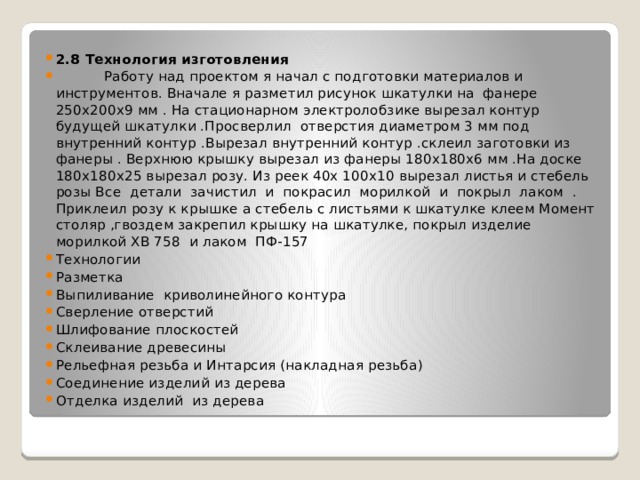

• 2.8 Технология изготовления

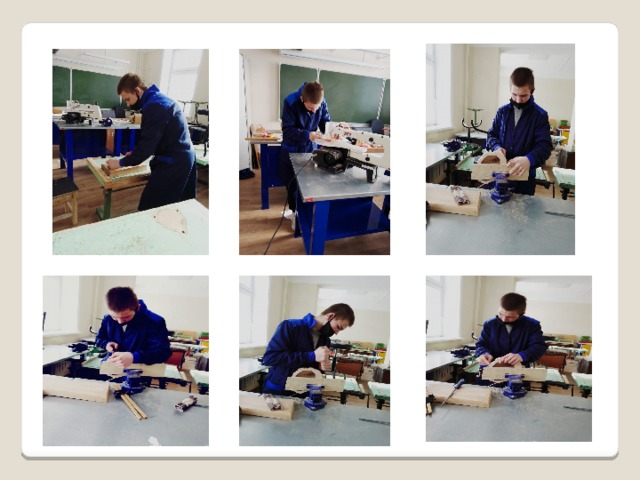

• Работу над проектом я начал с подготовки материалов и инструментов. Вначале я разметил рисунок шкатулки на фанере 250х200х9 мм . На стационарном электролобзике вырезал контур будущей шкатулки .Просверлил отверстия диаметром 3 мм под внутренний контур .Вырезал внутренний контур .склеил заготовки из фанеры . Верхнюю крышку вырезал из фанеры 180х180х6 мм .На доске 180х180х25 вырезал розу. Из реек 40х 100х10 вырезал листья и стебель розы Все детали зачистил и покрасил морилкой и покрыл лаком . Приклеил розу к крышке а стебель с листьями к шкатулке клеем Момент столяр ,гвоздем закрепил крышку на шкатулке, покрыл изделие морилкой ХВ 758 и лаком ПФ-157
• Технологии
• Разметка
• Выпиливание криволинейного контура
• Сверление отверстий
• Шлифование плоскостей
• Склеивание древесины
• Рельефная резьба и Интарсия (накладная резьба)
• Соединение изделий из дерева
• Отделка изделий из дерева

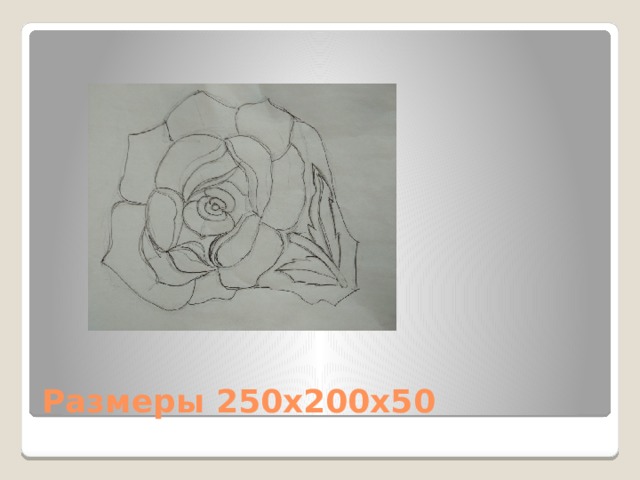

Размеры 250х200х50

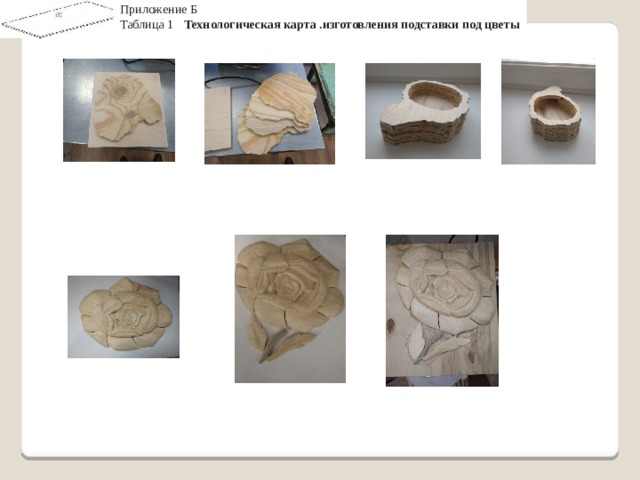

Приложение Б

Таблица 1 Технологическая карта .изготовления подставки под цветы

• 2.9 Контроль качества изделия
• 1. Элементы шкатулки 2.9 Контроль качества изделия
• 1. Элементы шкатулки
• - Выполнены аккуратно ,качественно и соответствуют эскизу
• - Соответствует размерам указанным на эскизе
• 2.10 Экономическое обоснование
• Расчет себестоимости изготовления изделия. .Изделие выполненное своими руками из доступных материалов получилось не дорогое Всего было из использовано средств на сумму : 242.67 руб.( приложение В)
• 2.11 Экологическое обоснование
• Материалы использовались натуральные, экологически чистые. Древесина сосны, произрастает в нашей местности, фанера качественный экологически безопасный материал. Изделия из натуральной древесины экологически
• 9
• безопасны. Они не наносят вред окружающей среде и полностью подлежат вторичной переработке. Изделие не оказывает вредного воздействия на человека при изготовлении и при эксплуатации его. Небольшую экологическую проблему может создавать применение мебельного лака и морилки.
• 2.12 Эстетическая оценка
• Получившимся результатом я доволен: шкатулка соответствует эскизу. Хорошо смотрится в интерьере моего дома. Маме шкатулка понравилась .она просит сделать еще одну шкатулку

• - Выполнены аккуратно ,качественно и соответствуют эскизу
• - Соответствует размерам указанным на эскизе
• 2.10 Экономическое обоснование
• Расчет себестоимости изготовления изделия. .Изделие выполненное своими руками из доступных материалов получилось не дорогое Всего было из использовано средств на сумму : 242.67 руб.( приложение В)
• 2.11 Экологическое обоснование
• Материалы использовались натуральные, экологически чистые. Древесина сосны, произрастает в нашей местности, фанера качественный экологически безопасный материал. Изделия из натуральной древесины экологически

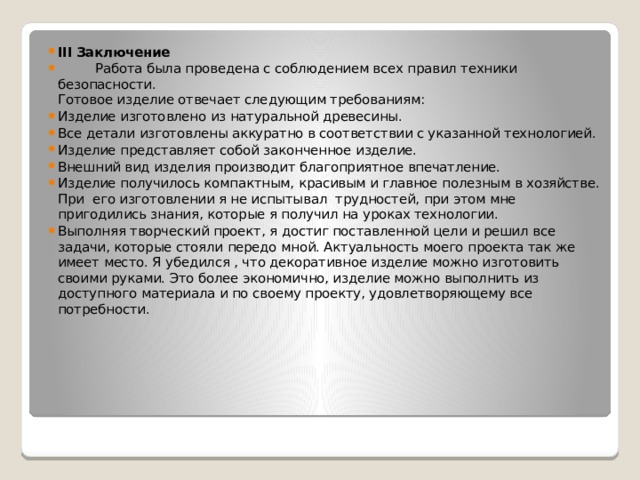

• III Заключение
• Работа была проведена с соблюдением всех правил техники безопасности. Готовое изделие отвечает следующим требованиям:
• Изделие изготовлено из натуральной древесины.
• Все детали изготовлены аккуратно в соответствии с указанной технологией.
• Изделие представляет собой законченное изделие.
• Внешний вид изделия производит благоприятное впечатление.
• Изделие получилось компактным, красивым и главное полезным в хозяйстве. При его изготовлении я не испытывал трудностей, при этом мне пригодились знания, которые я получил на уроках технологии.
• Выполняя творческий проект, я достиг поставленной цели и решил все задачи, которые стояли передо мной. Актуальность моего проекта так же имеет место. Я убедился , что декоративное изделие можно изготовить своими руками. Это более экономично, изделие можно выполнить из доступного материала и по своему проекту, удовлетворяющему все потребности.

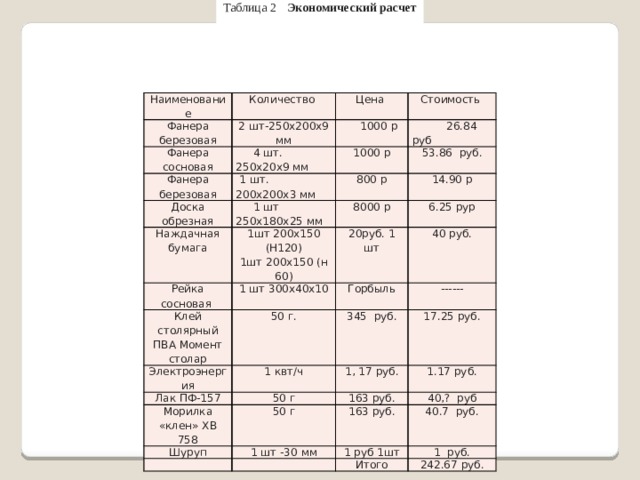

Таблица 2 Экономический расчет

Наименование

Количество

Фанера березовая

Цена

2 шт-250х200х9 мм

Фанера сосновая

Фанера березовая

Стоимость

1000 р

4 шт. 250х20х9 мм

1000 р

1 шт. 200х200х3 мм

26.84 руб

Доска обрезная

Наждачная бумага

800 р

1 шт 250х180х25 мм

53.86 руб.

14.90 р

1шт 200х150 (Н120)

8000 р

Рейка сосновая

1шт 200х150 (н 60)

20руб. 1 шт

6.25 рур

Клей столярный ПВА Момент столар

1 шт 300х40х10

40 руб.

Горбыль

50 г.

Электроэнергия

Лак ПФ-157

------

1 квт/ч

345 руб.

1, 17 руб.

17.25 руб.

Морилка «клен» ХВ 758

50 г

163 руб.

50 г

1.17 руб.

Шуруп

40,? руб

163 руб.

1 шт -30 мм

1 руб 1шт

40.7 руб.

1 руб.

Итого

242.67 руб.

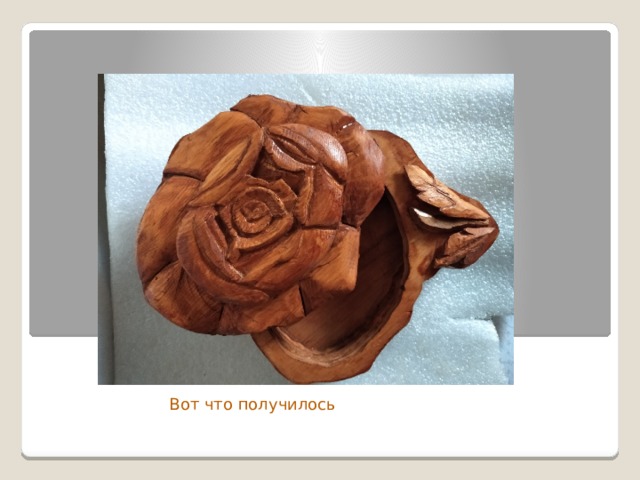

Вот что получилось

•

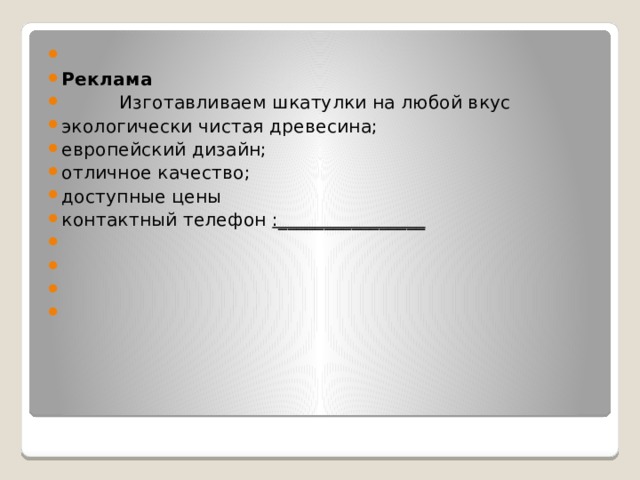

• Реклама
