«Рабочее оборудование ЭКГ- 10». Конспект урока.

План урока

Образовательное учреждение: Краевое государственное бюджетное образовательное учреждение начального профессионального образования «Профессиональное училище № 68 им. В.П. Астафьева»

Курс: 2

Группа: 37э

Тема программы: Устройство и техническая эксплуатация экскаваторов.

Тема урока: «Рабочее оборудование ЭКГ- 10».

Тип урока: Усвоение новых знаний.

Учебно-методическое обеспечение: учебник «Одноковшовые экскаваторы: конструкция, монтаж, ремонт» Л.Г. Дроздова, О.А. Курбатова, плакаты по ЭКГ-10, тест-карты, кроссворд на тему «Горное дело».

Время реализации занятия: 6 часов.

Цели урока:

Образовательная: усвоить и закрепить знания по устройству и эксплуатации экскаватора.

Развивающая: формирование технического мышления, развития устной речи и внимания и познавательных способностей обучающихся.

Воспитательная: создать условия для повышения интереса к изучаемому материалу, способствовать формированию настойчивости в достижении результата.

Методы обучения: наглядно-демонстрационный.

Материально- техническое и дидактическое оснащение урока:

1. Наглядные пособия (презентация, плакаты)

2. Авторский медиапродукт: мультимедийная презентация, выполненная средствами Microsoft PowerPoint

3. Раздаточный материал.

Оборудование: мультимедийный проектор, ПК, экран.

Ход урока:

Организационный момент

Приветствие группы. Доклад дежурного обучающегося о готовности группы к уроку.

Сообщение темы, цели и задач урока.

Обоснование важности темы урока.

Тема урока: «Рабочее оборудование ЭКГ- 10». Сегодня вы познакомитесь с назначением, техническими характеристиками, устройством, рабочим оборудованием ЭКГ - 10. Полученные на уроке знания будут являться ключевыми в практической умениями при работе машинистом на открытых горных работах и помогут вам правильно эксплуатировать экскаватор, что, в конечном итоге приведет к высокой производительности труда.

Изложение нового учебного материала

(сопровождается демонстрацией модели экскаватора ЭКГ-10, изучением плакатов, презентация).

Содержание учебного материала:

Исторический экскурс создания и применения

Официально идея создания землеройных машин принадлежит Леонардо да Винчи, который в начале 16 в. предложил схемы экскаваторов. Он руководил прокладкой каналов в засушливой Миланской долине и на земляных работах применил землечерпалку собственной конструкции. Экскаваторы применялись еще в Древнем Египте и Древнем Риме как средство механизации работ по углублению русел рек и каналов. В зависимости от организации процесса черпания они делятся на ряд типов: механическая лопата (прямая и обратная), драглайн, многоковшовый, роторный, грейферный и т.д. В 1832-1836 годах в Америке при активном строительстве железных дорог была нехватка строительных рабочих это послужило толчком к разработке первого парового одноковшового экскаватора американским инженером Отисом. Он был неполноповоротным, имел железнодорожную ходовую часть, обеспечивал среднюю производительность 45-50 куб.м/час и заменял примерно 50 рабочих. Уже через несколько лет экскаваторы Отиса заменяли более 200 рабочих. Первоначально они использовались преимущественно на строительстве железных дорог. В 1847 году русский изобретатель Кушелевский сделал еще один шаг в этой области. Он предложил идею землеройной машины, которая могла работать как на воде, так и на суше. Этот экскаватор соединял в себе достоинства речной землечерпалки и сухопутного экскаватора.

В начале 20 века, с развитием электроэнергетической отрасли быстро развивалась и конструкция экскаваторов. В 1905 году были выпущены первые паровые полноповоротные (с поворачивающейся кабиной) немецкой фирмой “Оренштейн & Коппель”. Ковши этих машин вмещали до 4 кубометров земли.

 В 1910 году появились первые электрические экскаваторы, а американская фирма “Бюсайрус” выпустила в свет полноповоротный экскаватор на гусеничном ходу. Начиная с 1912 года начал работать первый экземпляр с двигателем внутреннего сгорания на гусеничном ходу.

Мы уже говорили ранее, что экскаватор представляет собой вид спецтехники, который используется для копания и перемещения грунта и других работ. Экскаваторы классифицируются по множеству признаков. Одна из классификаций – это классификация по типу шасси.

По типу шасси выделяют колесные, шагающие, железнодорожные, плавучие, пневмоколесные и гусеничные экскаваторы.

Колесные экскаваторы

В таких экскаваторах в качестве ходовой части может быть установлено тракторное или автомобильное шасси. В качестве базы для экскаваторов с автомобильным шасси используются грузовые автомобили, имеющие повышенную проходимость. Колесные экскаваторы характеризуются высокой скоростью передвижения, мобильностью и довольно широкой областью применения. Такой тип экскаваторов применяют для очистки каналов, при строительстве дорог, в военном и инженерном деле.

Пневмоколесные экскаваторы

Эти экскаваторы имеют шасси, которое опирается на колеса с пневматическими шинами. Для обеспечения дополнительной устойчивости при загрузке ковша оснащаются специальными выносными опорами. Характеризуются невысокой мощностью и небольшим объемом ковша. Могут развивать скорость до 30 км/ч, но проходимость по слабым грунтам слабая, поэтому наиболее часто используются в городских условиях. В основном используются для ремонтных и строительных работ.

Гусеничные экскаваторы

Эти экскаваторы имеют собственное шасси с гусеницами. Гусеничные экскаваторы имеют повышенную проходимость, скорость может составлять от 2 до 15 км/ч. Кроме этого, за счет малого удельного давления на грунт при своей большой массе, они могут использоваться на рыхлых грунтах, переувлажненной или болотистой почве, сильнопересеченных местностях. Такой вид экскаваторов может оснащаться металлическими, резиновыми или резинометаллическими гусеницами. Как правило, к месту проведения работ они доставляются специальной грузовой техникой.

Шагающие экскаваторы

Перемещаются шагающие экскаваторы при помощи опорных башмаков, которые еще называют лапы или лыжи. Благодаря шагающему гидравлическому движителю нагрузка на грунт минимальна, соответственно и надежность такого вида экскаваторы выше, чем у других. Используются они при добыче полезных ископаемых, при разработке горных пород, для добычи породы, для расчистки залежей, для перемещения в отвал, а также для земляных работ при строительстве крупных гидротехнических сооружений. Как правило, оснащаются драглайном (стрелой).

Железнодорожные экскаваторы

Такие экскаваторы устанавливаются на железнодорожную платформу. Объем ковша, как правило, составляет до 4 куб.м. Характеризуются высокой скоростью, экономичностью, универсальностью. Применяют их для различных работ на железной дороге в непосредственной близости от железнодорожного полотна. Иногда могут применяться в качестве тягача. Поворотная платформа и оборудование железнодорожных экскаваторов у большинство производителей унифицированы с гусеничными экскаваторами.

Плавучие экскаваторы

В качестве базы используется понтон, за счет чего давление, оказываемое на грунт, составляет незначительную величину. Таким образом, подобный вид экскаваторов характеризуется высокими показателями проходимости. Применяют такой вид экскаваторов для углубления дна природных водоемов, для расчистки или добычи песка, а также планировочных и погрузочно-разгрузочных работ в болотистой местности и на грунте, имеющем низкую плотность. В отличие от плавучих кранов, эти экскаваторы имеют меньшую высоту и более простую конструкцию стрелы.

Сегодня мы будем изучать ЭКГ-10 так, как это одна из самых распространенных землеройных машин и прежде всего они присутствуют на разрезах расположенных на нашей территории (Бородинский и Переясловский).

Назначение:

Экскаватор гусеничный карьерный (ЭКГ-10) предназначен для выполнения земленных, карьерных и вскрышных работ, копает, грузит грунт в транспортные средства или переносят в отвал. Одноковшовые экскаваторы являются машинами цикличного действии. Рабочий цикл состоит из последовательных операций копания (резанье с набором грунта в ковш), поворота ковша из забоя, выгрузки грунта и обратно поворота в забой. Прямая лопата служит для разработки грунтов, расположенных выше уровня стоянки экскаватора

Краткая техническая характеристика ЭКГ- 10

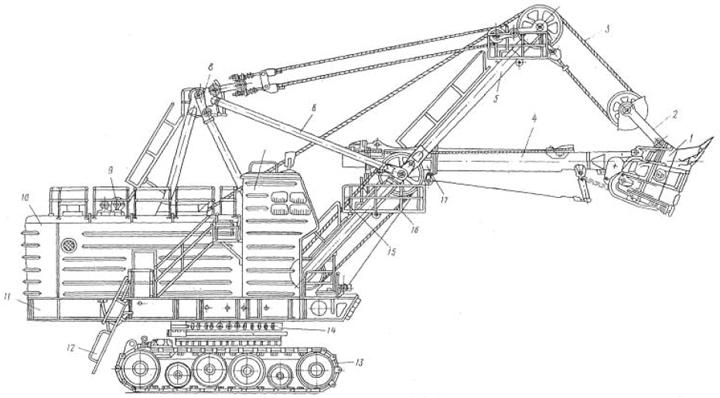

Рабочее оборудование

ЭКГ-10 состоит из ковша, стрелы, рукояти, седлового подшипника, двуногой стойки, механизма открывания днища ковша.

Ковши

- бывают тяжелые, легкие и средние. Ковш служит для разработки и погрузки пород. Состоит из корпуса, днища, траверсы, зубьев, механизма торможения днища ковша, механизма открывания днища ковша.

Корпус ковша собран из передней, задней стенок и двух боковых вставок, сварен стыковыми швами. Передняя стенка подверженная наибольшему износу, выполненная из высокомарганцевой стали 110Г 13Л. Задняя стенка цельнолитая, выполнена из низкоуглеродистой стали, сваривается встык двумя боковыми стенками. На задней стенке имеются проушины для присоединения ковша к рукояти, подвешивания днища ковша и подвешивания траверсы ковша.

Днище – это плита из легированной стали, усиленная ребрами. На ней отлиты направляющие для перемещения засова, и проушины для крепления петель днища ковша.

Механизм открывания днища ковша

- предназначен для выдергивания засова из отверстия в пяте передней стенки ковша в момент разгрузки.

Стрела

- воспринимает нагрузки от ковша и рукояти, передает их через нижнюю секцию стрелы и двуногую стойку на поворотную платформу. Состоит из двух шарнирно соединенных друг с другом секций – нижней и верхней. Обе представляют собой стальные металлические конструкции.

Рукоять экскаватора

- служит для передачи на ковш напорного и подъемного усилия. Рукояти прямых лопат бывают двух типов: однобалочные (внутренние), и двухбалочные (внешние).

Балка рукояти

- однобалочные рукояти состоят из пустотелых балок прямоугольного или круглого сечения, один конец которых соединяется с ковшом.

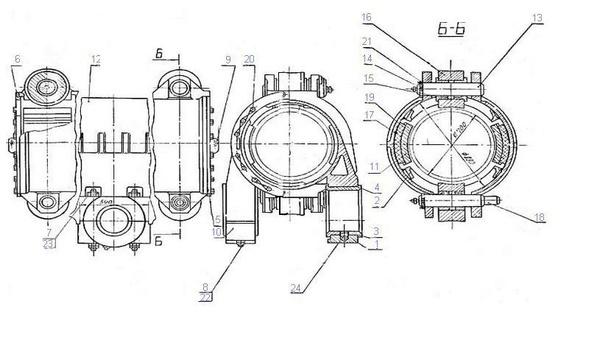

Седловой подшипник

- установлен на напорной оси на подшипниках скольжения, его корпус это стальная отливка в которой в верхней части установлены опорные ролики. Он позволяет рукояти поворачиваться в вертикальной плоскости отдельно от стрелы и совершать возвратно-поступательные движения рукояти поперек седлового подшипника.

Двуногая стойка

- предназначена для передачи усилия от ковша на рукоять и поворотную платформу, кроме этого – для подвески стрелы в рабочее положение.

Закрепление пройденного материала

Разгадывание кроссвордов по теме: «Горное дело» Приложение 1,2

Вариант 1:

Вопросы по горизонтали:

1. Землеройная машина (экскаватор)

2. Часть рабочего оборудования закрепленная к поворотной платформе (стрела).

3. Совокупность горных выработок, образованных при разработке угольного месторождения (разрез)

4. Твердое топливо растительного происхождения (уголь)

5. Гибкое изделие из стальных, синтетических или растительных волокон (канат).

Вопросы по вертикали:

1. Совокупность горных выработок, образованных при добыче полезного ископаемого открытым способом (карьер)

2. Часть рабочего оборудования, служащая для передачи возвратно поступательного движения на рабочий орган (рукоять)

3. Рабочий орган экскаватора (ковш)

4. Поверхность ограничивающая горную выработку и перемещающаяся в результате горных работ (забой).

Вариант 2:

Вопросы по горизонтали:

1. Механизм, состоящий из одной или нескольких механических передач (редуктор)

2. Что служит для центрирования поворотной платформы и ходовой тележки (цапфа)

3. Гибкое изделие из стальных, синтетических или растительных волокон (канат)

4. Наклонная поверхность, ограничивающая уступ со стороны выработанного пространства (откос)

5. Часть рабочего оборудования, служащая для передачи возвратно поступательного движения на рабочий орган (рукоять)

Вопросы по вертикали:

1. Землеройная машина (экскаватор)

2. Совокупность горных выработок, образованных при добыче угля (разрез)

3. Поверхность ограничивающая горную выработку и перемещающаяся в результате горных работ (забой)

4. Совокупность горных выработок, образованных при добыче полезного ископаемого открытым способом (карьер).

Подведение итогов актуализации опорных знаний.

Отмечаются положительные ответы обучающихся, недостатки и те вопросы, на которые необходимо обратить внимание. Сообщаются оценки.

Подведение итогов по закреплению пройденного материала.

Оценка работы учащихся на уроке.

Ответ на вопросы обучающихся.

Объявление оценок и их комментарии.

Задание для домашней работы.

Домашнее задание: составить последовательность сборки балки рукояти.
