Виды механических передач

Виды механических передач

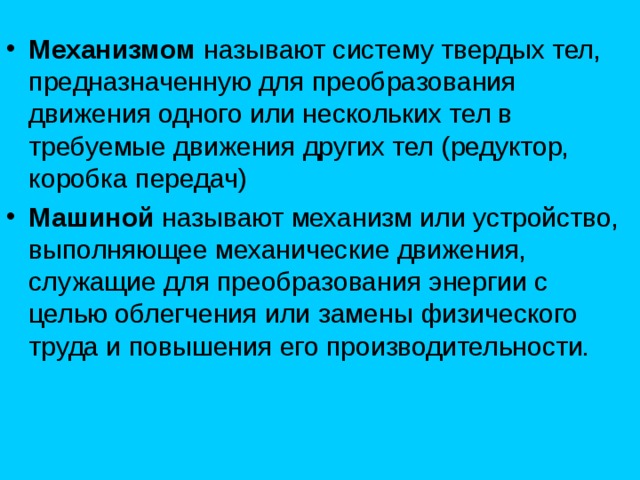

• Механизмом называют систему твердых тел, предназначенную для преобразования движения одного или нескольких тел в требуемые движения других тел (редуктор, коробка передач )
• Машиной называют механизм или устройство, выполняющее механические движения, служащие для преобразования энергии с целью облегчения или замены физического труда и повышения его производительности.

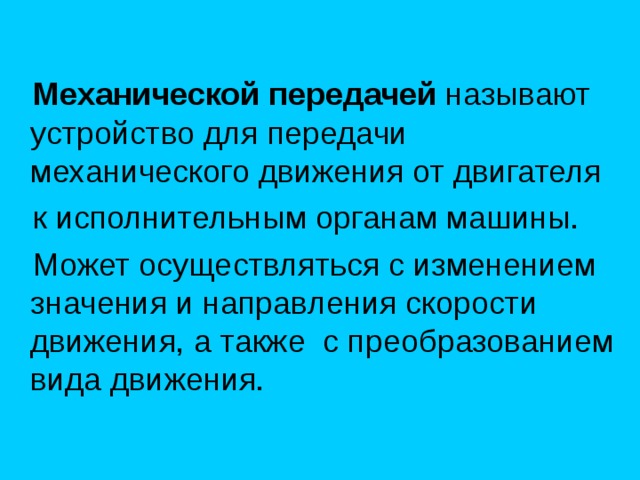

Механической передачей называют устройство для передачи механического движения от двигателя

к исполнительным органам машины.

Может осуществляться с изменением значения и направления скорости движения, а также с преобразованием вида движения.

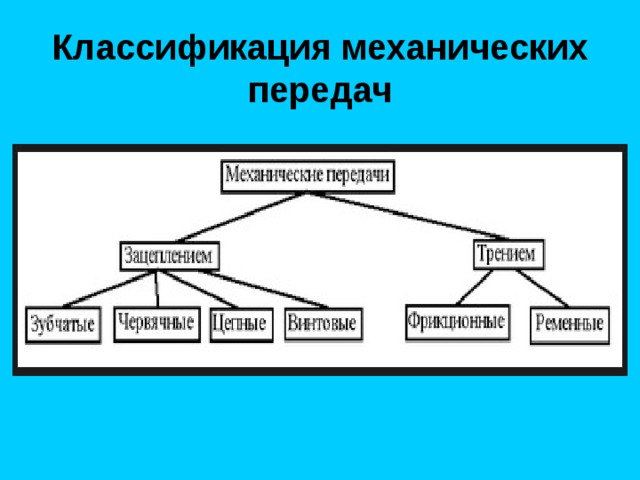

Классификация механических передач

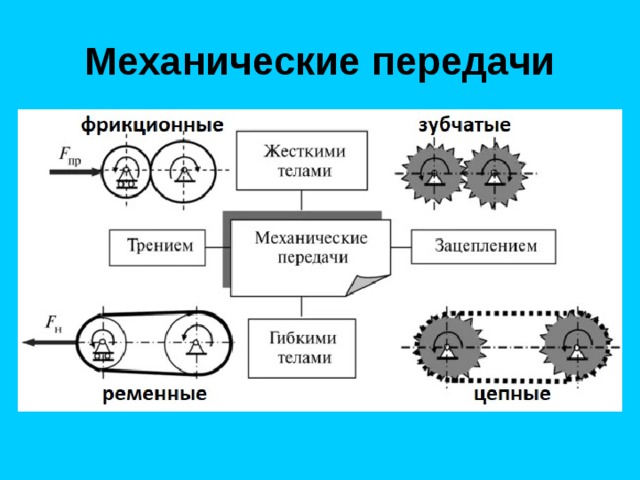

Механические передачи

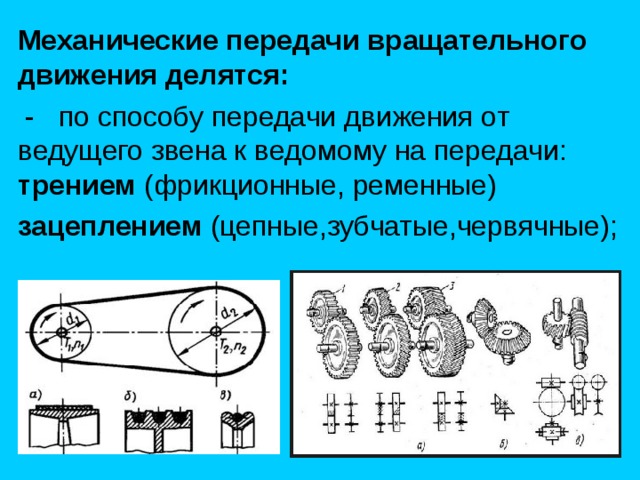

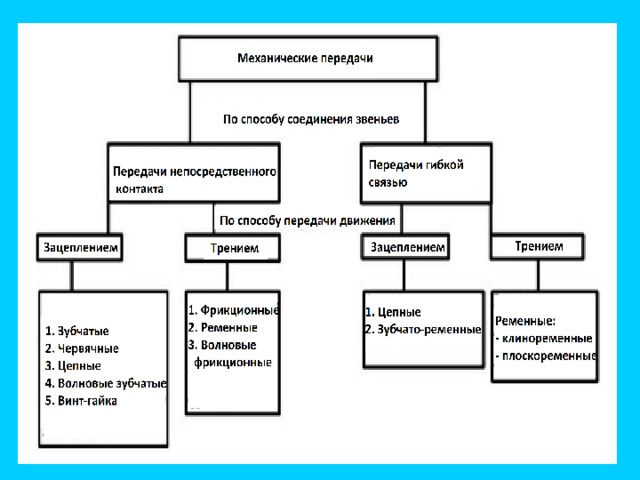

Механические передачи вращательного движения делятся:

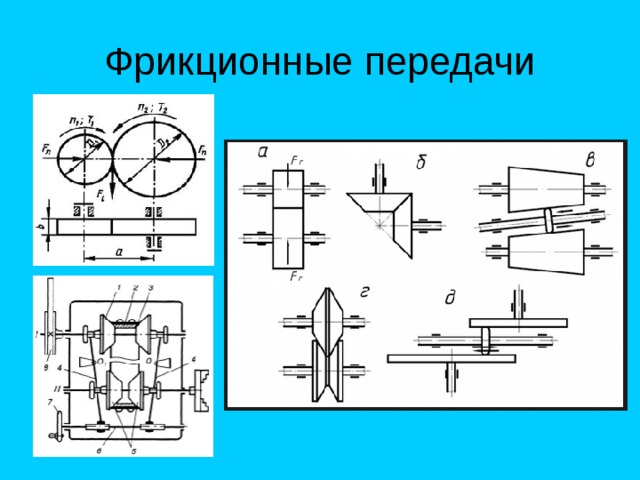

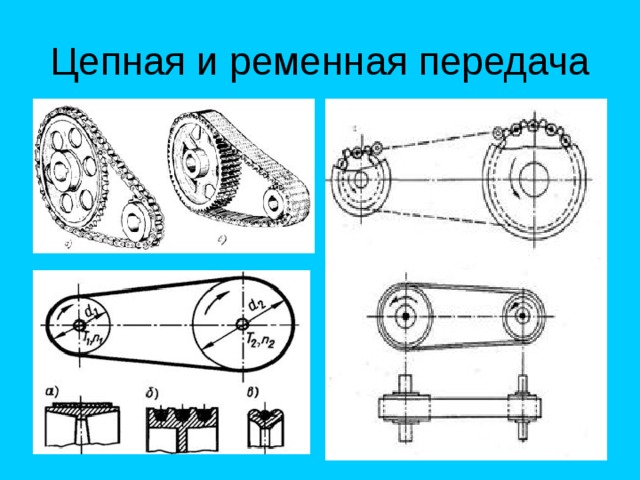

-   по способу передачи движения от ведущего звена к ведомому на передачи: трением (фрикционные, ременные)

зацеплением (цепные,зубчатые,червячные);

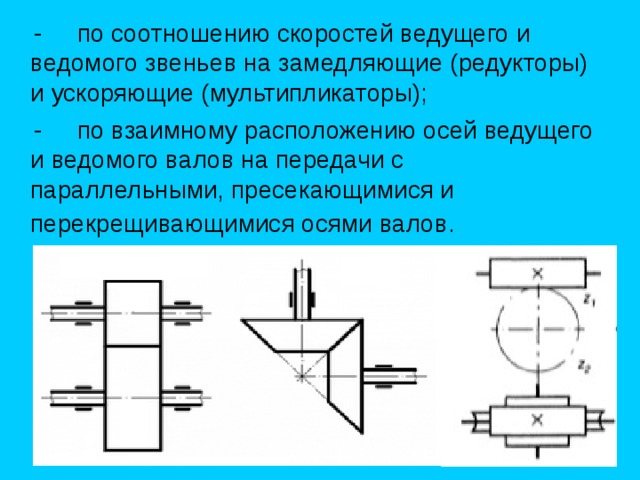

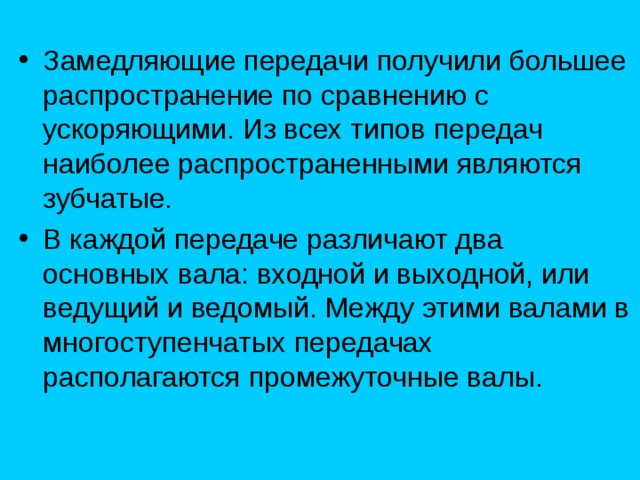

-     по соотношению скоростей ведущего и ведомого звеньев на замедляющие (редукторы) и ускоряющие (мультипликаторы);

-     по взаимному расположению осей ведущего и ведомого валов на передачи с параллельными, пресекающимися и перекрещивающимися осями валов.

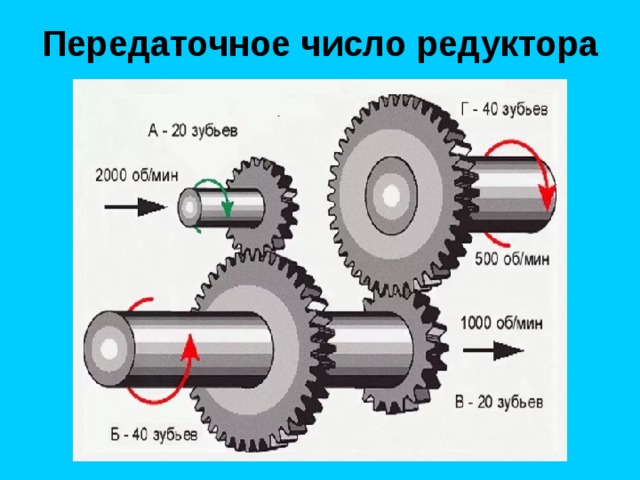

Передаточное число редуктора

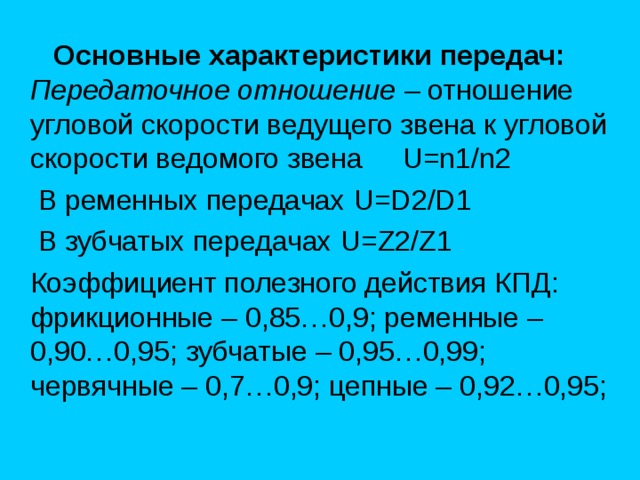

Основные характеристики передач: П ередаточное отношение – отношение угловой скорости ведущего звена к угловой скорости ведомого звена U=n1/n2

В ременных передачах U=D 2 /D 1

В зубчатых передачах U=Z 2 /Z 1

Коэффициент полезного действия КПД: фрикционные – 0,85…0,9; ременные – 0,90…0,95; зубчатые – 0,95…0,99; червячные – 0,7…0,9; цепные – 0,92…0,95;

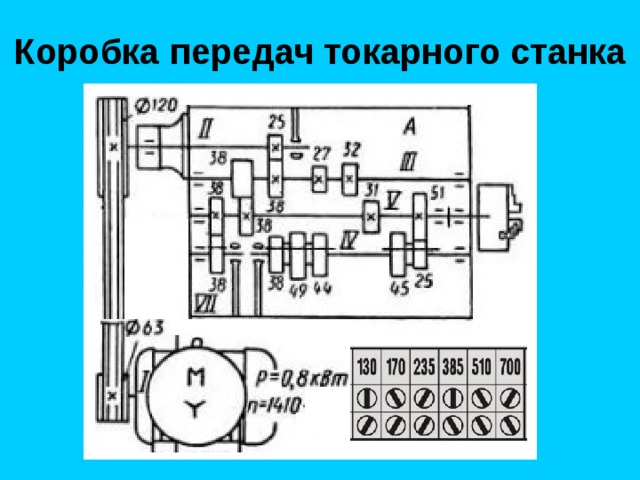

Коробка передач токарного станка

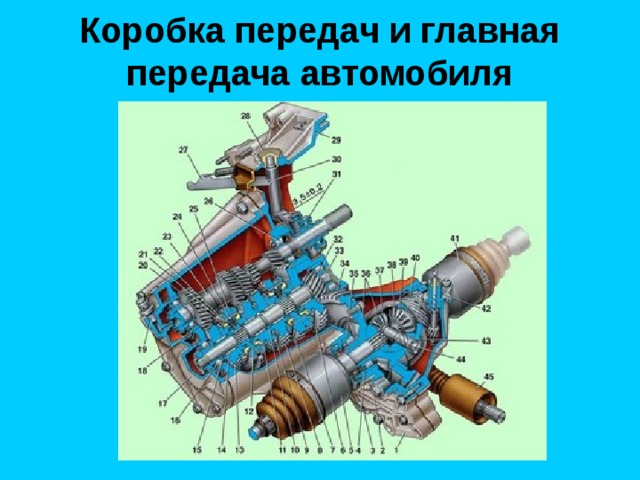

Коробка передач и главная передача автомобиля

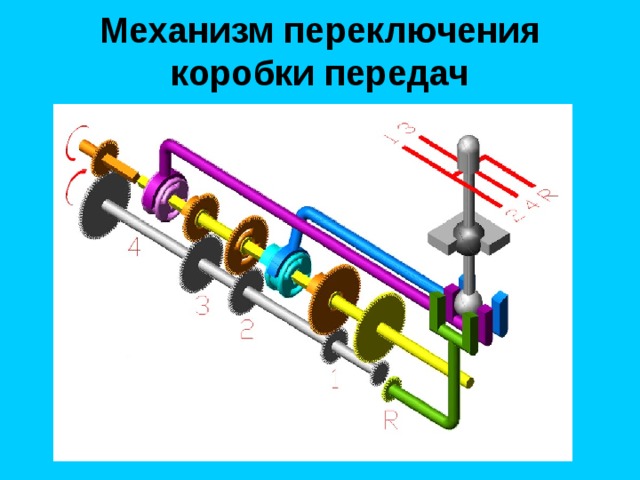

Механизм переключения коробки передач

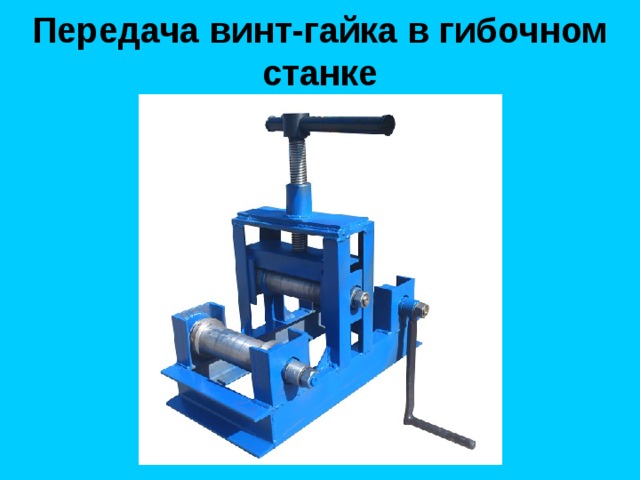

Передача винт-гайка в гибочном станке

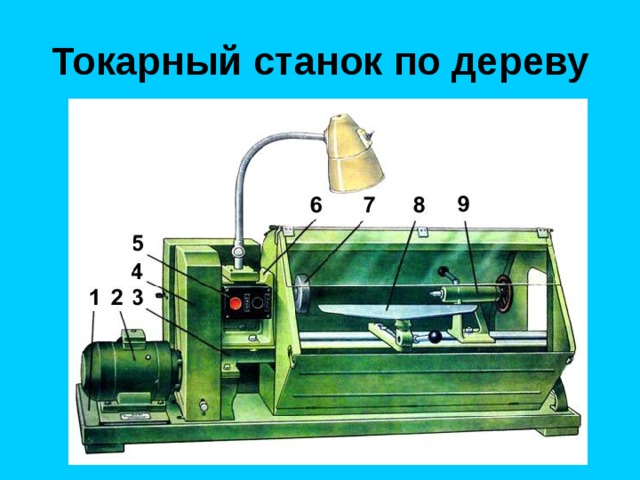

Токарный станок по дереву

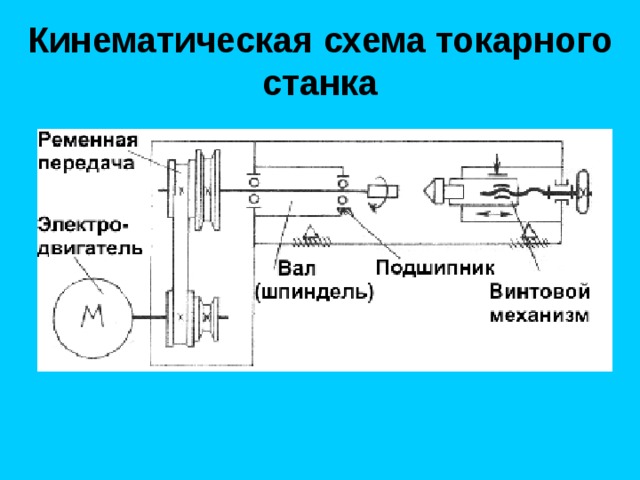

Кинематическая схема токарного станка

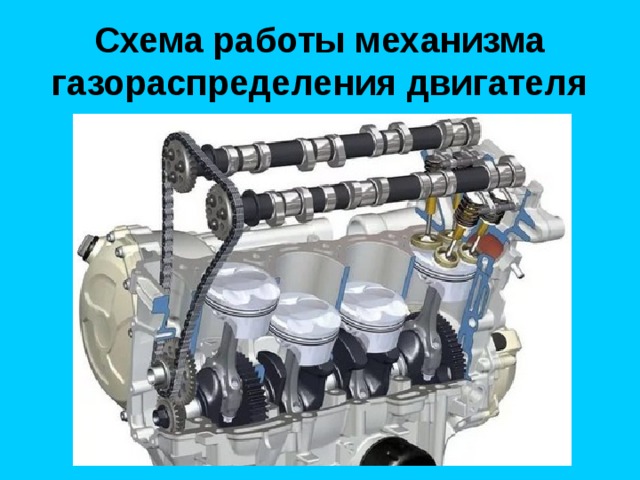

Схема работы механизма газораспределения двигателя

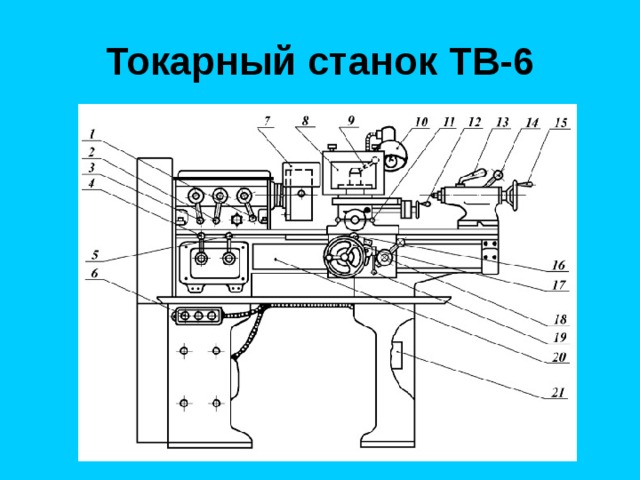

Токарный станок ТВ-6

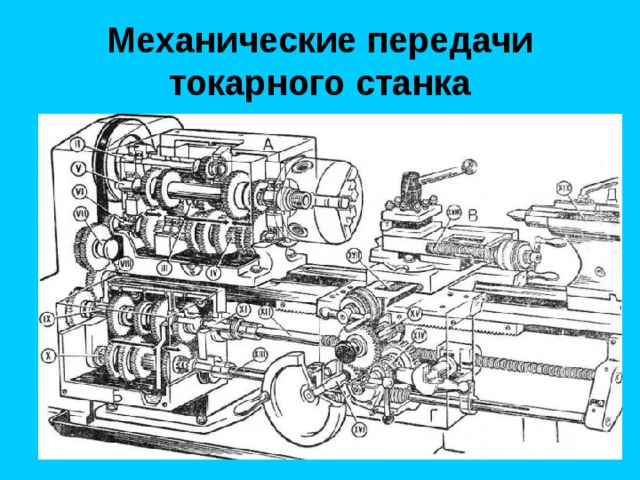

Механические передачи токарного станка

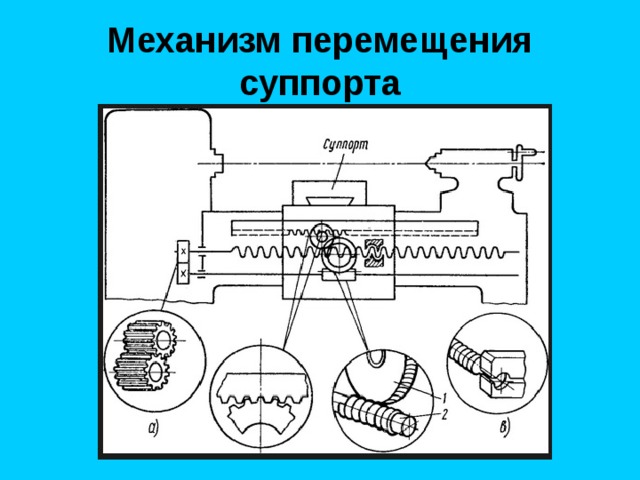

Механизм перемещения суппорта

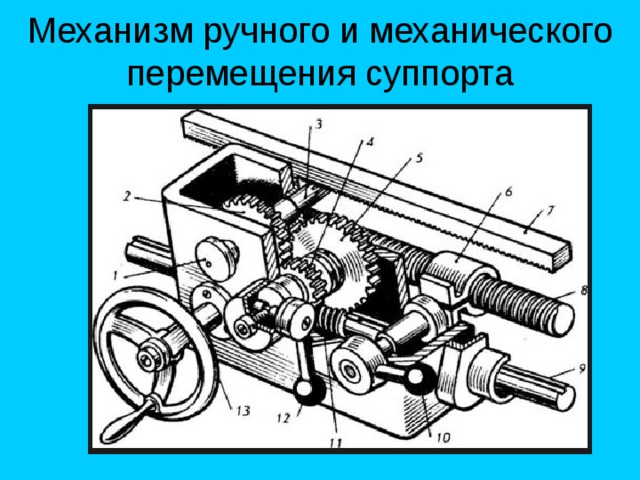

Механизм ручного и механического перемещения суппорта

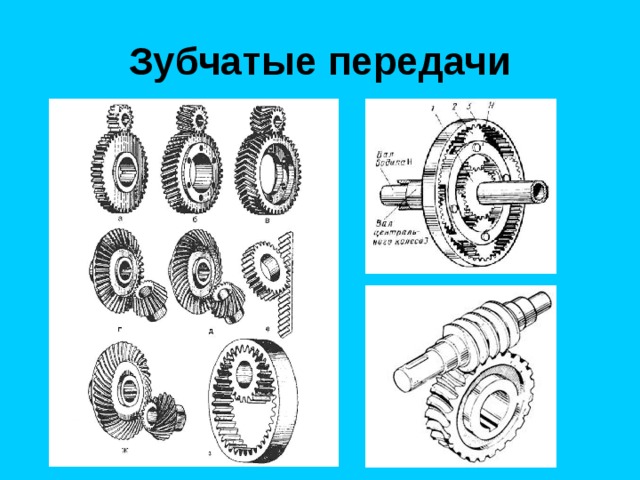

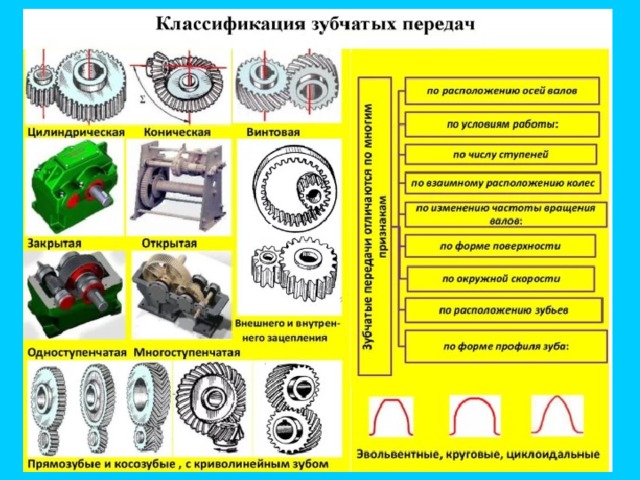

Зубчатые передачи

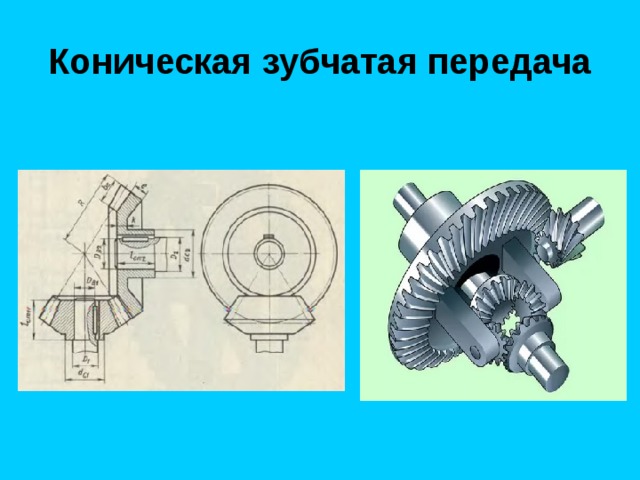

Коническая зубчатая передача

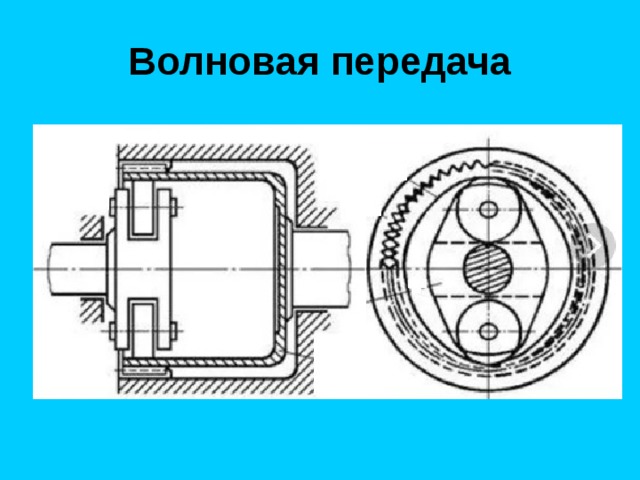

Волновая передача

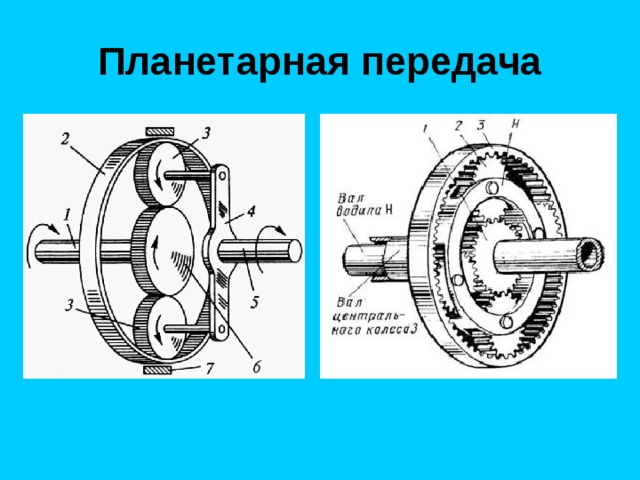

Планетарная передача

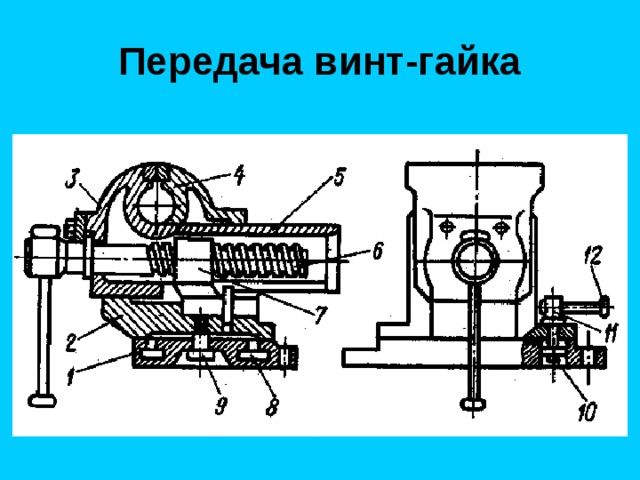

Передача винт-гайка

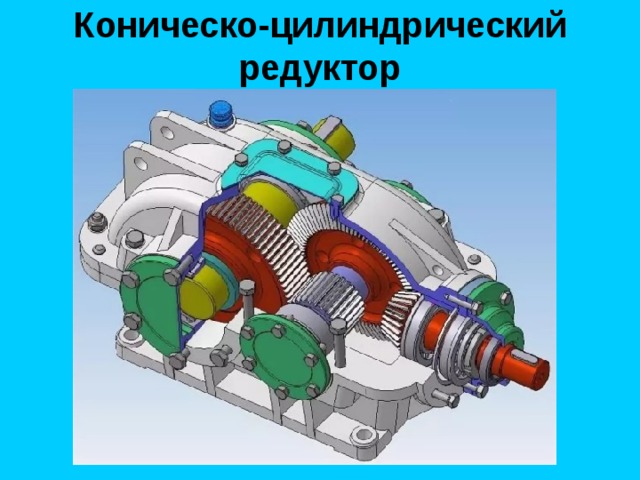

Коническо-цилиндрический редуктор

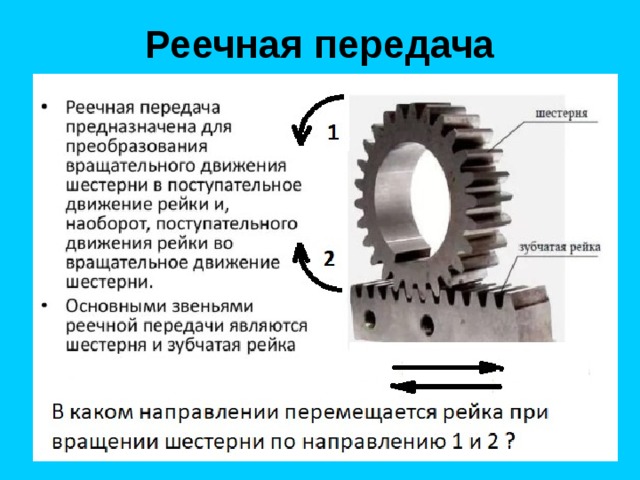

Реечная передача

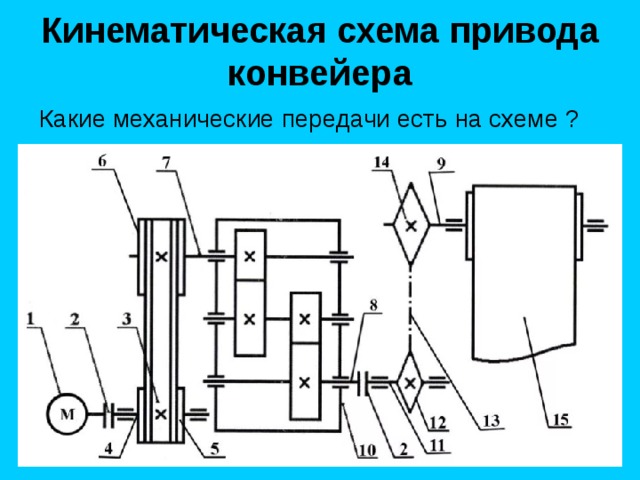

Кинематическая схема привода конвейера

Какие механические передачи есть на схеме ?

C пасибо за внимание
