«Вспененный ПВХ в стендовом моделировании»

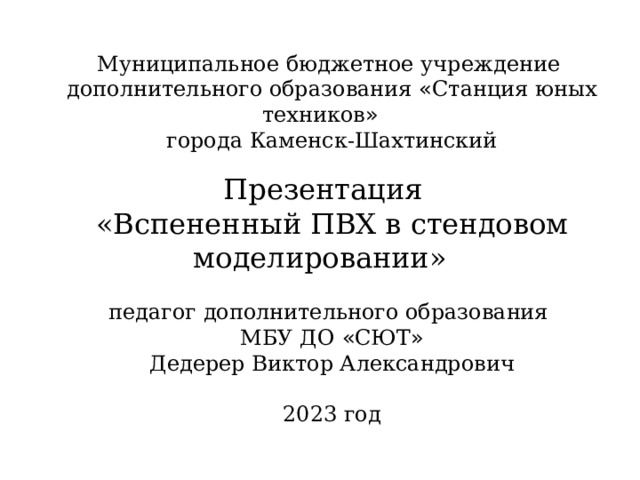

Муниципальное бюджетное учреждение

дополнительного образования « Станция юных техников »

города Каменск-Шахтинский

Презентация

«Вспененный ПВХ в стендовом моделировании»

педагог дополнительного образования

МБУ ДО « СЮТ »

Дедерер Виктор Александрович

2023 год

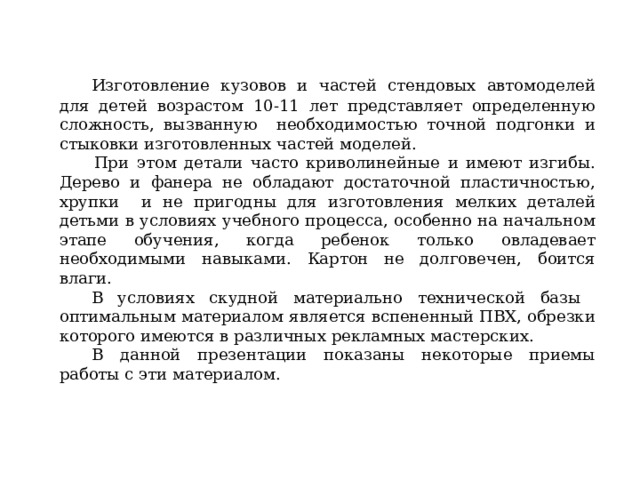

Изготовление кузовов и частей стендовых автомоделей для детей возрастом 10-11 лет представляет определенную сложность, вызванную необходимостью точной подгонки и стыковки изготовленных частей моделей.

При этом детали часто криволинейные и имеют изгибы. Дерево и фанера не обладают достаточной пластичностью, хрупки и не пригодны для изготовления мелких деталей детьми в условиях учебного процесса, особенно на начальном этапе обучения, когда ребенок только овладевает необходимыми навыками. Картон не долговечен, боится влаги.

В условиях скудной материально технической базы оптимальным материалом является вспененный ПВХ, обрезки которого имеются в различных рекламных мастерских.

В данной презентации показаны некоторые приемы работы с эти материалом.

Данный материал отлично заменяет плотный картон используемый при изготовлении моделей с помощью разверток. Масштабирование шаблонов позволяет изготовить интересующую модель произвольного размера.

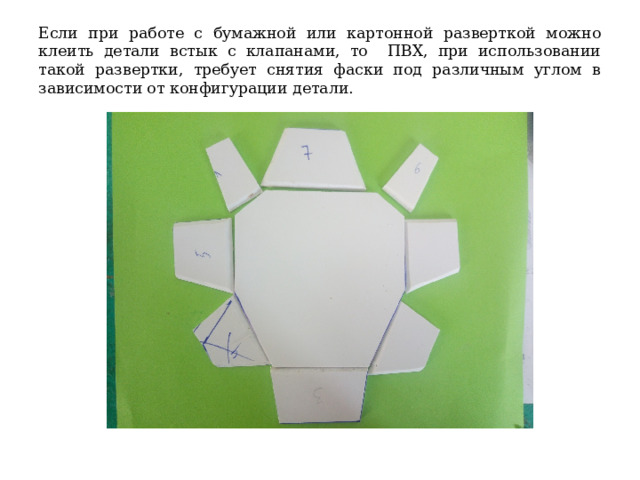

Если при работе с бумажной или картонной разверткой можно клеить детали встык с клапанами, то ПВХ, при использовании такой развертки, требует снятия фаски под различным углом в зависимости от конфигурации детали.

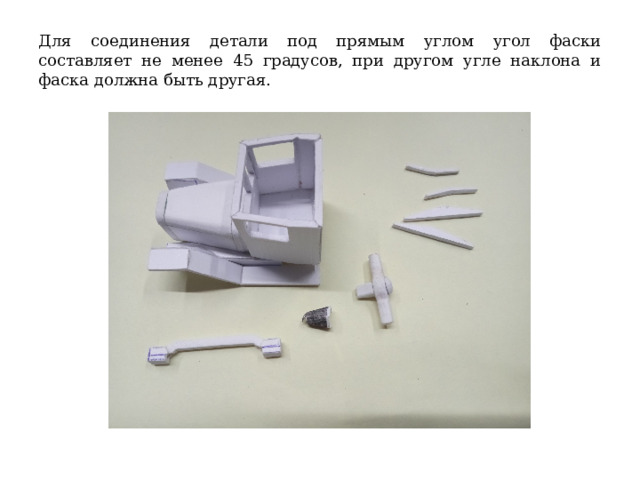

Для соединения детали под прямым углом угол фаски составляет не менее 45 градусов, при другом угле наклона и фаска должна быть другая.

Склеивание деталей из ПВХ при помощи клея ПВА не эффективно, полимерный клей типа «Силач», «Дракон», также не показали хороший результат из за пористости материала. Оптимальным видится применение клеевого пистолета, расплавленный клей которого образует толстый соединительный слой, позволяющий обеспечить крепкое соединения , даже без точной подгонки фасок соединяемых деталей.

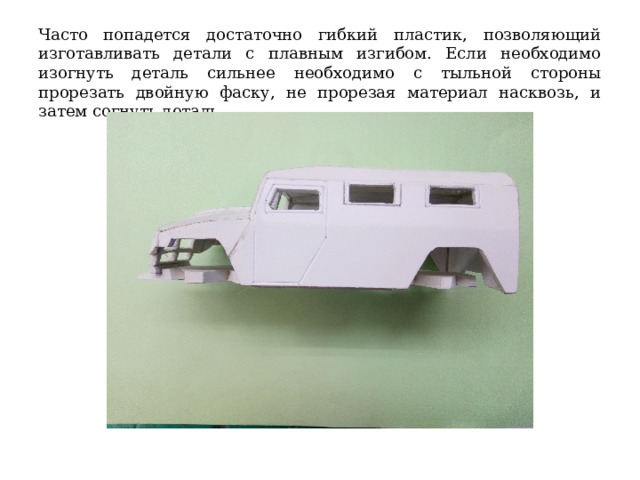

Часто попадется достаточно гибкий пластик, позволяющий изготавливать детали с плавным изгибом. Если необходимо изогнуть деталь сильнее необходимо с тыльной стороны прорезать двойную фаску, не прорезая материал насквозь, и затем согнуть деталь.

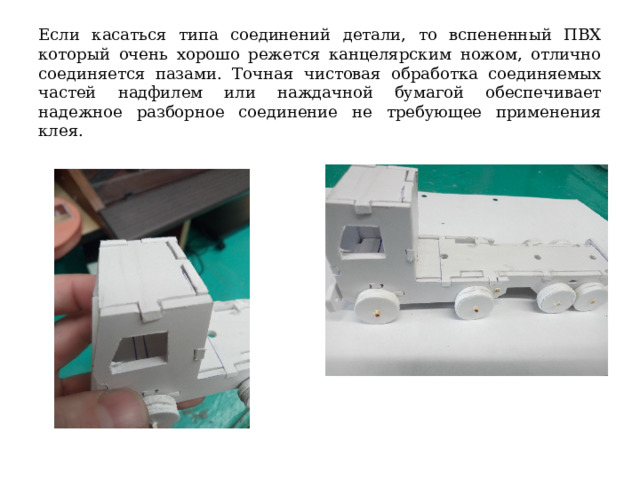

Если касаться типа соединений детали, то вспененный ПВХ который очень хорошо режется канцелярским ножом, отлично соединяется пазами. Точная чистовая обработка соединяемых частей надфилем или наждачной бумагой обеспечивает надежное разборное соединение не требующее применения клея.

Склеивая полимерный клеем пластины ПВХ между собой можно добиться необходимой толщины для изготовления различных криволинейных деталей, в том числе колес, т.к. ПВХ отлично поддается обработки на токарном станке.

При помощи ручки с пустым стержнем можно нанести на ПВХ необходимый рельеф имитирующий доски или соты радиатора, стыки дверей и т.д.

После подгонки деталей и ошкуривания краев, необходимо убрать остатки клея и окрасить изделие , любым видом краски. Лучше всего на ПВХ ложится аэрозольная и акриловая краска, также масляная. В любом случае при наличии той или иной краски стоит попробовать на обрезке ПВХ как она себя поведет на поверхности. Чем тщательнее будут обработаны детали перед покраской, тем лучше будет внешний вид модели. Желаю творческих успехов !
