Информатика и ИКТ
КОМПЬЮТЕРНАЯ ГРАФИКА

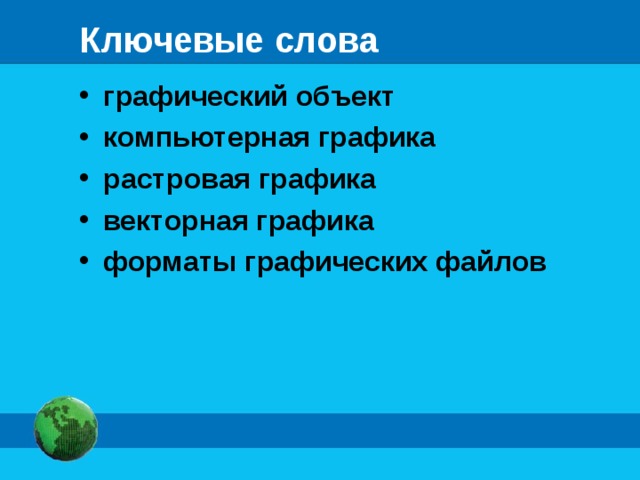

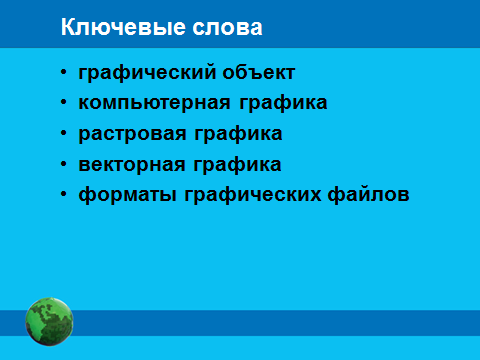

Ключевые слова
- графический объект
- компьютерная графика
- растровая графика
- векторная графика
- форматы графических файлов
Сферы применения компьютерной графики
Компьютерная графика прочно вошла в нашу повседневную жизнь. Она применяется:
в тренажёрах и компьютерных играх
для наглядного представления результатов измерений и наблюдений
для творческого самовыражения человека
при создании спецэффектов в киноиндустрии
при разработке дизайнов интерьеров и ландшафтов

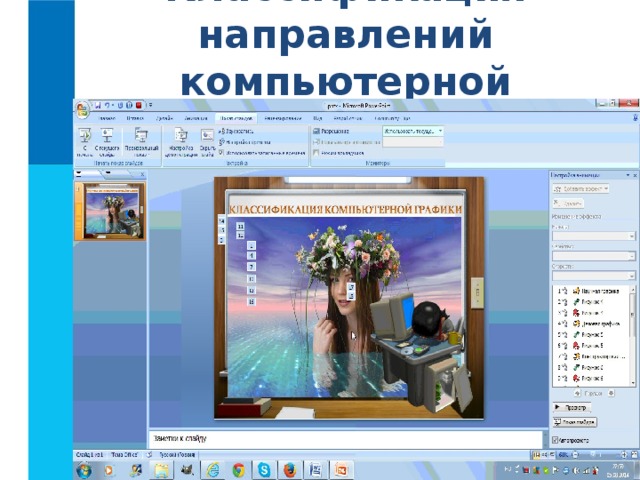

Классификация направлений компьютерной графики
Способы создания цифровых графических объектов
Принцип работы сканера состоит в том, чтобы разбить имеющееся на бумажном носителе изображение на крошечные квадратики - пиксели, определить цвет каждого пикселя и сохранить его в двоичном коде в памяти компьютера.
Графические объекты, созданные или обработанные с помощью компьютера, сохраняются на компьютерных носителях; при необходимости они могут быть выведены на бумагу или другой подходящий носитель (плёнку, картон).
Задача. Сканируется цветное изображение размером 10 x 10 см. Разрешающая способность сканера 1200 x 1200 dpi, глубина цвета – 24 бита. Какой информационный объём будет иметь полученный графический файл?
Решение.
Размеры сканируемого изображения составляют приблизительно 4 x 4 дюйма. С учётом разрешающей способности сканера всё изображение будет разбито на 4 x 4 x 1200 x 1200 пикселей.
K = 4 x 4 x 1200х1200
i = 24 бита
I — ?
I = 4 х 4 х 1200 х 1200 х 24 = 2 4 х 2 4 х 75 х 2 4 х 75 х 2 3 х 3 = 75х75х3х2 15 =16875 х 2 15 (битов) = 16875 х 2 12 (байтов) = 16875 х 2 2 (Кбайт) 66 (Мбайт).
Ответ: приблизительно 66 Мбайт.
Способы получения цифровых
графических объектов
Копирование готовых
изображений с
цифровой фотокамеры,
из Интернета
Создание новых
изображений с
помощью программного
обеспечения
I = K х i .
Ввод графических
изображений
с помощью сканера
Цифровая фотокамера
Сканер
Растровая и векторная графика

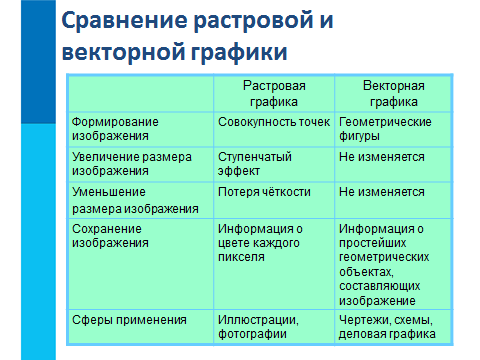

Сравнение растровой и векторной графики
В векторной графике изображение формируется на основе наборов данных (векторов), описывающих графические объекты и формулы их построения.
В растровой графике изображение формируется в виде растра – совокупности точек (пикселей), образующих строки и столбцы.
В зависимости от способа создания графического изображения различают растровую, векторную и фрактальную графику.
Фрактальная графика , как и векторная, основана на математических вычислениях.
Растровая графика
Формирование изображения
Векторная графика
Увеличение размера изображения
Совокупность точек
Ступенчатый эффект
Уменьшение
размера изображения
Геометрические фигуры
Сохранение изображения
Потеря чёткости
Не изменяется
Информация о цвете каждого пикселя
Не изменяется
Сферы применения
Информация о простейших геометрических объектах, составляющих изображение
Иллюстрации, фотографии
Чертежи, схемы, деловая графика
Векторное изображение, его преобразованный фрагмент и простейшие геометрические фигуры, из которых «собран» этот фрагмент
Растровое изображение и его увеличенный фрагмент

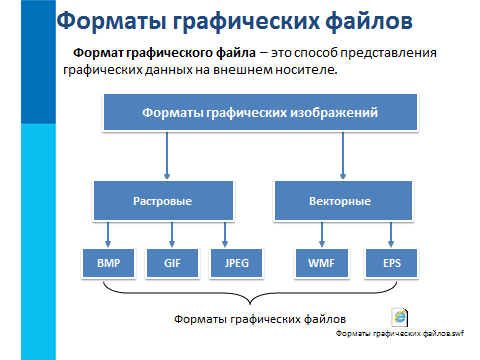

Форматы графических файлов
Формат графического файла – это способ представления графических данных на внешнем носителе.
Задача 1 . Для кодирования одного пикселя используется 3 байта. Фотографию размером 2048х1536 пикселей сохранили в виде несжатого файла. Определите размер получившегося файла.
Задача 2. Несжатое растровое изображение размером 128х128 пикселей занимает 2 Кб памяти. Каково максимально возможное число цветов в палитре изображения?
Форматы графических изображений
Решение.
Решение.
K =128 х 128
I =2 Кб
N – ?
i = 2 х 1024 х 8/(128 х 128) = 2 х 2 10 х 2 3 /(2 7 х 2 7 ) = 2 1+10+3 /2 7+7 = = 2 14 /2 14 = 1 (бит).
i = 3 байта
N = 2 1 = 2.
Ответ: 2 цвета - чёрный и белый.
K = 2048х1536
I — ?
I = 2048х1536х3 = 2х2 10 х 1,5 х 2 10 х 3 = 9 х 2 20 (байтов) = 9 (Мб).
Ответ: 9 Мб.
I = K х i
i = I / K
N = 2 i
I = K х i
Растровые
Векторные
EPS
JPEG
GIF
WMF
BMP
Форматы графических файлов

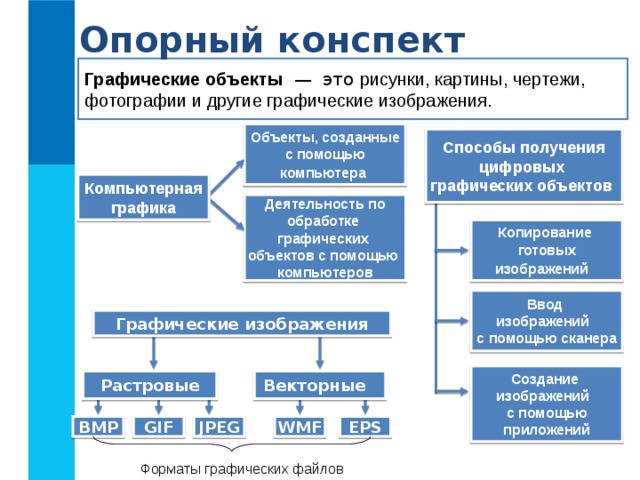

Опорный конспект
Графические объекты — это рисунки, картины, чертежи,
фотографии и другие графические изображения.
Объекты, созданные
с помощью
компьютера
Способы получения
цифровых
графических объектов
Компьютерная
графика
Деятельность по
обработке
графических
объектов с помощью
компьютеров
Копирование
готовых
изображений
Ввод
изображений
с помощью сканера
Графические изображения
Создание
изображений
с помощью
приложений
Растровые
Векторные
GIF
EPS
WMF
JPEG
BMP
Форматы графических файлов
Домашнее задание
Создать в графическом редакторе Paint рисунок с помощью инструмента «Кисть» аналогичный рисунок.
Сохранить рисунок в различных форматах:
16-разрядный рисунок bmp ; 24-разрядный рисунок bmp ; 256-разрядный рисунок bmp ; Gif; Tiff .
Сравнить объемы файлов . Результаты зафиксировать в таблицу
