Изготовление деталей цилиндрической формы

6 класс Занятие №8.

Тема: Изготовление цилиндрических и конических деталей

ручным инструментом.

Цель: ознакомить учащихся с технологией изготовления цилиндрических и конических деталей ручным инструментом, научить правильно, изготавливать цилиндрические детали, воспитывать конструктивность и вариативность мышления.

Оборудование и инструменты : столярный инструмент, столярный верстак,

Рубанок, деревянные заготовки.

Ход урока.

1. Организационный момент.

Проверка готовности к уроку. Ввод учащихся в мастерскую.

1. Повторение пройденного материала.

   • Как нужно располагать отверстия для нагелей?

   • Что такое нагель?

   • Какие виды клеев вы знаете?

   • Какие способы соединения деталей вы знаете?

   • Что влияет на качество склеиваемых деталей?

1. Изложение программного материала.

Детали цилиндрической формы, которые в попереч­ном сечении имеют форму круга постоянного диаметра, можно изготовить из брусков квадратного сечения. Бруски обычно выпиливают из досок (рис. 1а). Толщина и ширина бруска должна быть на 1...2 мм больше диаметра будущего изделия с учетом припуска (запаса) на обработку.

Перед изготовлением круглой детали из бруска производят ее разметку. Для этого на торцах заготовки пересечением диагоналей находят центр и циркулем описывают вокруг него окружность радиусом, равным 0,5 диаметра заготовки (рис. 1б). Касательно к окружности с каждого торца с помощью линейки проводят стороны восьмигранника и очерчивают рейс­мусом линии 1 сострагиваемых граней шириной Б по боковым сторонам заготовки.

Заготовку закрепляют на крышке верстака между клиньями или устанавливают в специальном приспо­соблении (призме) (рис. 1 д).

Рис. 1. Последовательность изготовления детали цилиндриче­ской формы ручным инструментом: а — выпиливание бруска квадратного сечения из доски; б — разметка торцов и граней заготовки; в — восьмигранная форма заготовки; г — шестнадца­тигранная форма заготовки; д — обработка круглой формы напиль­ником; е — зачистка шлифовальной шкуркой

Ребра восьмигранника сострагивают шерхебелем или рубанком до линий разметки круга (рис. 1 в).

Еще раз проводят касательные к окружности, очер­чивают по линейке линии 2 и сострагивают грани шестнадцатиугольника (рис. 1 г).

Дальнейшую обработку ведут поперек волокон с округлением формы вначале рашпилем, а затем на­пильниками с более мелкими насечками (рис.1 д).

Окончательно обрабатывают цилиндрическую по­верхность шлифовальной шкуркой. При этом один конец заготовки закрепляют в зажиме верстака, а другой обтягивают шлифовальной шкуркой и вращают ее. Иногда заготовку обертывают шлифовальной шкуркой, обхватывая левой рукой, а правой вращают ее и перемещают вдоль своей оси вращения (рис. 1 е). Аналогично шлифуют заготовку и с другого конца.

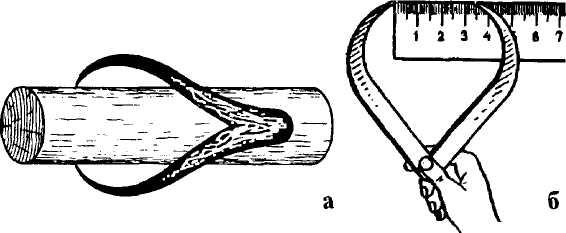

Диаметр детали измеряют кронциркулем вначале на детали (рис. 2 а), а затем проверяют его по линейке (рис 2 б).

Рис. 2. Контроль диаметра круглой детали: а — измерение размера кронциркулем; б — отсчет размера по линейке

Последовательность всех перечисленных операций при получении цилиндрической заготовки из бруска квадратного сечения можно записать в маршрутной карте. В этой карте записывают последовательность (маршрут, путь) обработки одной детали.

Маршрутная карта.

Изготовление черенка для лопаты.

1. Практическая часть.

• Разработайте чертеж и составьте маршрутную
  карту на изготовление изделия цилиндрической или кони­
  ческой формы .

• Разметьте и изготовьте черенок для лопаты
  по чертежу) и маршрутной карте .

1. Текущий инструктаж.

Техника безопасности при работе с режущими инструментами.

Правильность закрепления заготовок.

Исправление типичных ошибок во время работы.

1. Закрепление пройденного материала.

• Какова последовательность изготовления детали цилин­дрической и конической формы?

• Как измерить диаметр детали кронциркулем?

• Что записывают в маршрутной технологической карте?

1. Заключительная часть.

Выставление оценок. Рефлексия.

Уборка рабочих мест и помещения мастерских.
