Последовательное и параллельное соединения проводников

ПОСЛЕДОВАТЕЛЬНОЕ И ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЯ ПРОВОДНИКОВ. 8 класс

Составитель: Бычкова Т.В., учитель МБОУ СОШ №3 с.Хороль Приморский край

Электрическая цепь:

1.Источник тока

2.Приемники тока

3. Замыкающие устройства

4. Провода

Соединения проводников .

последовательное

параллельное

Последовательным считают соединение проводников, при котором конец первого проводника соединяют с началом второго, конец второго – с началом третьего и т.д.

Параллельным называется такое соединение проводников, при котором начала всех проводников присоединяются к одной точке электрической цепи (узел), а их концы – к другой (узел).

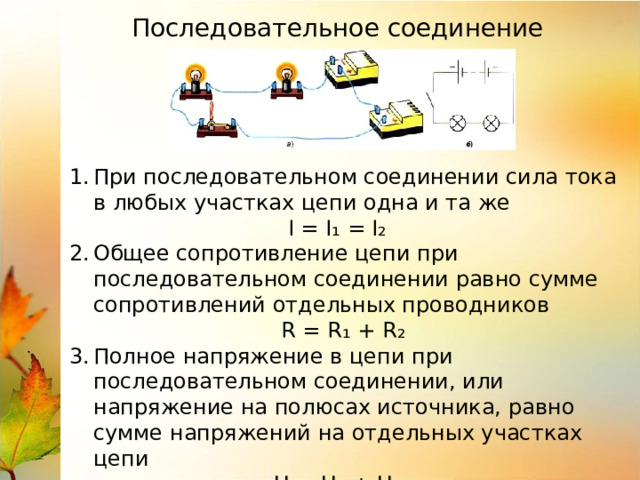

Последовательное соединение

• При последовательном соединении сила тока в любых участках цепи одна и та же

I = I₁ = I₂

• Общее сопротивление цепи при последовательном соединении равно сумме сопротивлений отдельных проводников

R = R₁ + R₂

• Полное напряжение в цепи при последовательном соединении, или напряжение на полюсах источника, равно сумме напряжений на отдельных участках цепи

U = U₁ + U₂

Задача: Два проводника сопротивлением 2 Ом и 3 Ом соединены последовательно. Сила тока в цепи 1А. Определите сопротивление цепи, напряжение на каждом проводнике и полное напряжение всего участка цепи.

Решение:

Дано:

R ₁= 2 Ом

R₂ = 3 Ом

I = 1А

Найти:

R - ?

U₁ -?

U₂ - ?

U - ?

Сила тока во всех последовательно соединенных проводниках одна и та же и равна силе тока в цепи

I₁ = I₂ = I = 1A

Общее сопротивление цепи: R = R ₁ + R₂ ,

R = 2 Ом + 3 Ом = 5 Ом

Напряжение на каждом из проводников найдем по закону Ома:

U ₁ = IR₁ ; U₁ = 1A · 2 Ом = 2В

U ₂ = IR₂ ; U₂ = 1A · 3 Ом = 3В

Полное напряжение в цепи: U = U ₁ + U₂ ; U = 2В + 3В = 5В

Ответ: 5 Ом, 2В, 3В, 5В

Параллельное соединение проводников

• Напряжение на участке цепи АВ и на концах всех параллельно соединенных проводников одно и то же: U = U ₁ = U₂
• Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках: I = I ₁ + I ₂
• Общее сопротивление цепи при параллельном соединении проводников определяется по формуле: = +

Задача. В осветительную сеть комнаты включены две электрические лампы, сопротивления которых 200 и 300 Ом. Напряжение в сети 120В. Определите силу тока в каждой лампе, силу тока в подводящих проводах (до разветвления), общее сопротивление участка, состоящего из двух ламп.

Решение:

Дано:

R ₁ = 200 Ом

R₂ = 300 Ом

U = 120 В

Найти:

I₁ - ?

I₂ - ?

I - ?

R - ?

Соединение параллельное значит

U = U ₁ =U ₂ =120 В

Силу тока на каждой лампе найдем по закону Ома: I =

I ₁ = , I ₁ = = 0,6 А

I ₂ = , I ₂ = = 0,4 А

Сила тока в подводящих проводниках равна сумме сил тока в лампах I = I ₁ + I₂ , I = 0,6А + 0,4А = 1А

Общее сопротивление участка цепи, состоящего из двух параллельно соединенных ламп, найдем по закону Ома R = , R = = 120 Ом

Ответ: I ₁ = 0,6А, I₂ = 0,4А, I = 1А, R = 120 Ом

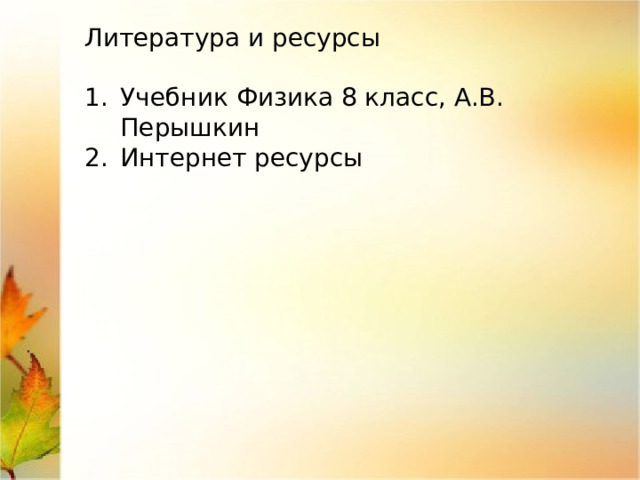

Литература и ресурсы

• Учебник Физика 8 класс, А.В. Перышкин
• Интернет ресурсы
