«Ремонтопригодность и готовность технических устройств»

Ремонтопригодность и готовность технических устройств.   Ремонтопригодность - свойство изделия заключающееся в его способности к предупреждению, обнаружению и устранению отказов и не исправностей путем проведения технического обслуживания и ремонтов. Качественно ремонтопригодность оценивается трудоемкостью восстановления работоспобности технического устройства. Это определяется затратами труда и средств на предупреждение и устранение не исправностей и отказов в работе с учетом квалификации обслуживающего персонала, уровня технической оснащенности и системы организации ремонта.
  • Ремонтопригодность и готовность технических устройств.

Ремонтопригодность - свойство изделия заключающееся в его способности к предупреждению, обнаружению и устранению отказов и не исправностей путем проведения технического обслуживания и ремонтов.

Качественно ремонтопригодность оценивается трудоемкостью восстановления работоспобности технического устройства. Это определяется затратами труда и средств на предупреждение и устранение не исправностей и отказов в работе с учетом квалификации обслуживающего персонала, уровня технической оснащенности и системы организации ремонта.

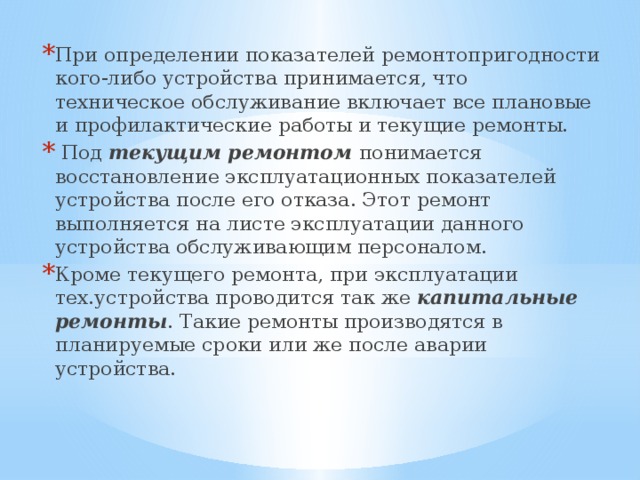

При определении показателей ремонтопригодности кого-либо устройства принимается, что техническое обслуживание включает все плановые и профилактические работы и текущие ремонты.  Под текущим ремонтом понимается восстановление эксплуатационных показателей устройства после его отказа. Этот ремонт выполняется на листе эксплуатации данного устройства обслуживающим персоналом. Кроме текущего ремонта, при эксплуатации тех.устройства проводится так же капитальные ремонты . Такие ремонты производятся в планируемые сроки или же после аварии устройства.
  • При определении показателей ремонтопригодности кого-либо устройства принимается, что техническое обслуживание включает все плановые и профилактические работы и текущие ремонты.
  • Под текущим ремонтом понимается восстановление эксплуатационных показателей устройства после его отказа. Этот ремонт выполняется на листе эксплуатации данного устройства обслуживающим персоналом.
  • Кроме текущего ремонта, при эксплуатации тех.устройства проводится так же капитальные ремонты . Такие ремонты производятся в планируемые сроки или же после аварии устройства.

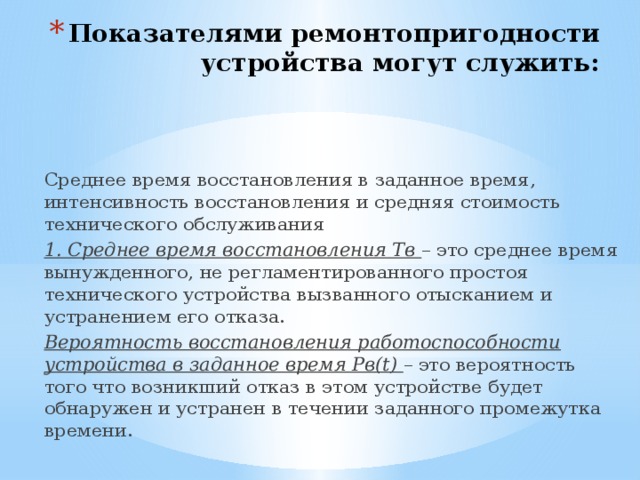

Показателями ремонтопригодности устройства могут служить: Среднее время восстановления в заданное время, интенсивность восстановления и средняя стоимость технического обслуживания 1. Среднее время восстановления Тв – это среднее время вынужденного, не регламентированного простоя технического устройства вызванного отысканием и устранением его отказа. Вероятность восстановления работоспособности устройства в заданное время Рв(t) – это вероятность того что возникший отказ в этом устройстве будет обнаружен и устранен в течении заданного промежутка времени.
  • Показателями ремонтопригодности устройства могут служить:

Среднее время восстановления в заданное время, интенсивность восстановления и средняя стоимость технического обслуживания

1. Среднее время восстановления Тв – это среднее время вынужденного, не регламентированного простоя технического устройства вызванного отысканием и устранением его отказа.

Вероятность восстановления работоспособности устройства в заданное время Рв(t) – это вероятность того что возникший отказ в этом устройстве будет обнаружен и устранен в течении заданного промежутка времени.

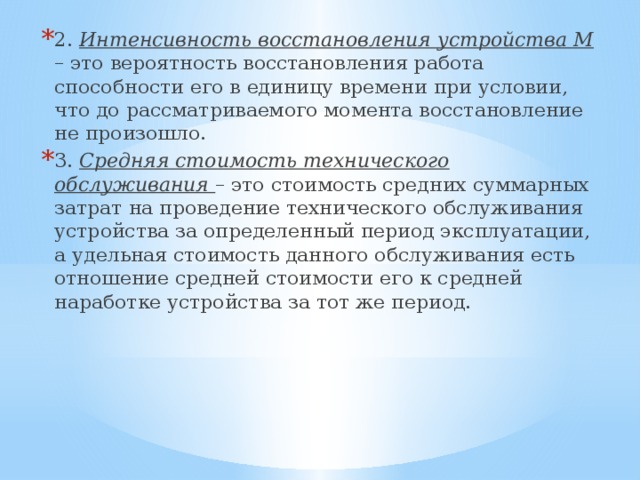

2. Интенсивность восстановления устройства М – это вероятность восстановления работа способности его в единицу времени при условии, что до рассматриваемого момента восстановление не произошло. 3. Средняя стоимость технического обслуживания – это стоимость средних суммарных затрат на проведение технического обслуживания устройства за определенный период эксплуатации, а удельная стоимость данного обслуживания есть отношение средней стоимости его к средней наработке устройства за тот же период.
  • 2. Интенсивность восстановления устройства М – это вероятность восстановления работа способности его в единицу времени при условии, что до рассматриваемого момента восстановление не произошло.
  • 3. Средняя стоимость технического обслуживания – это стоимость средних суммарных затрат на проведение технического обслуживания устройства за определенный период эксплуатации, а удельная стоимость данного обслуживания есть отношение средней стоимости его к средней наработке устройства за тот же период.

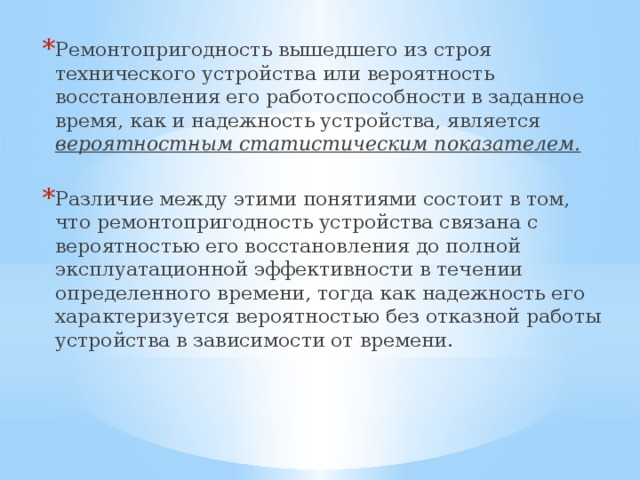

Ремонтопригодность вышедшего из строя технического устройства или вероятность восстановления его работоспособности в заданное время, как и надежность устройства, является вероятностным статистическим показателем. Различие между этими понятиями состоит в том, что ремонтопригодность устройства связана с вероятностью его восстановления до полной эксплуатационной эффективности в течении определенного времени, тогда как надежность его характеризуется вероятностью без отказной работы устройства в зависимости от времени.
  • Ремонтопригодность вышедшего из строя технического устройства или вероятность восстановления его работоспособности в заданное время, как и надежность устройства, является вероятностным статистическим показателем.
  • Различие между этими понятиями состоит в том, что ремонтопригодность устройства связана с вероятностью его восстановления до полной эксплуатационной эффективности в течении определенного времени, тогда как надежность его характеризуется вероятностью без отказной работы устройства в зависимости от времени.

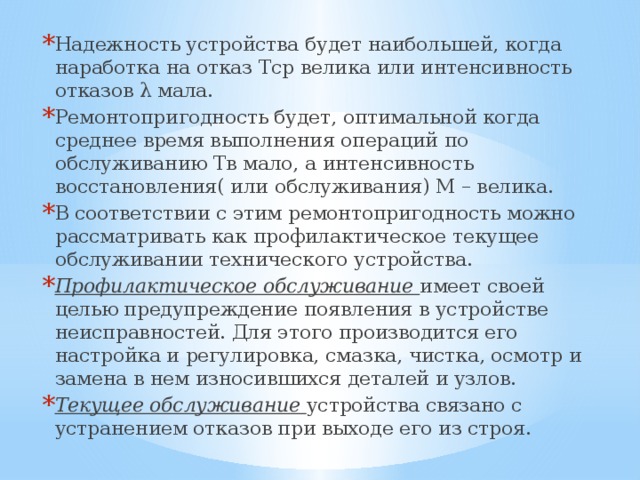

Надежность устройства будет наибольшей, когда наработка на отказ Тср велика или интенсивность отказов λ мала. Ремонтопригодность будет, оптимальной когда среднее время выполнения операций по обслуживанию Тв мало, а интенсивность восстановления( или обслуживания) М – велика. В соответствии с этим ремонтопригодность можно рассматривать как профилактическое текущее обслуживании технического устройства. Профилактическое обслуживание имеет своей целью предупреждение появления в устройстве неисправностей. Для этого производится его настройка и регулировка, смазка, чистка, осмотр и замена в нем износившихся деталей и узлов. Текущее обслуживание устройства связано с устранением отказов при выходе его из строя.
  • Надежность устройства будет наибольшей, когда наработка на отказ Тср велика или интенсивность отказов λ мала.
  • Ремонтопригодность будет, оптимальной когда среднее время выполнения операций по обслуживанию Тв мало, а интенсивность восстановления( или обслуживания) М – велика.
  • В соответствии с этим ремонтопригодность можно рассматривать как профилактическое текущее обслуживании технического устройства.
  • Профилактическое обслуживание имеет своей целью предупреждение появления в устройстве неисправностей. Для этого производится его настройка и регулировка, смазка, чистка, осмотр и замена в нем износившихся деталей и узлов.
  • Текущее обслуживание устройства связано с устранением отказов при выходе его из строя.
Среднее время восстановления работоспособности устройства Т В , ч, определяется как отношение общего времени восстановления к числу проведенных обслуживаний: Tв= (4) Где S – число обслуживаний не исправного устройства; Ti – время, затраченное на i – е обслуживание Интенсивность восстановления не исправного устройства в виде числа операций по обслуживанию на один час является обратной величиной от среднего времени восстановления Тв µ=
  • Среднее время восстановления работоспособности устройства Т В , ч, определяется как отношение общего времени восстановления к числу проведенных обслуживаний:
  • Tв= (4)
  • Где S – число обслуживаний не исправного устройства;
  • Ti – время, затраченное на i – е обслуживание
  • Интенсивность восстановления не исправного устройства в виде числа операций по обслуживанию на один час является обратной величиной от среднего времени восстановления Тв
  • µ=
  •

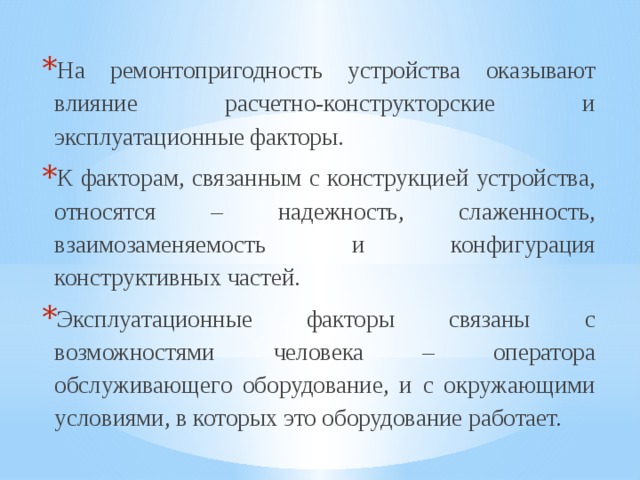

На ремонтопригодность устройства оказывают влияние расчетно-конструкторские и эксплуатационные факторы. К факторам, связанным с конструкцией устройства, относятся – надежность, слаженность, взаимозаменяемость и конфигурация конструктивных частей. Эксплуатационные факторы связаны с возможностями человека – оператора обслуживающего оборудование, и с окружающими условиями, в которых это оборудование работает.
  • На ремонтопригодность устройства оказывают влияние расчетно-конструкторские и эксплуатационные факторы.
  • К факторам, связанным с конструкцией устройства, относятся – надежность, слаженность, взаимозаменяемость и конфигурация конструктивных частей.
  • Эксплуатационные факторы связаны с возможностями человека – оператора обслуживающего оборудование, и с окружающими условиями, в которых это оборудование работает.
Т.к. ремонтопригодность Рв(t) представляет собой вероятность восстановления кого либо устройства до его полной эксплуатационной эффективности в течение заданного промежутка времени t, то уравнение для ее определения определяется имеет вид Рв(t)=1- Где µ - средняя интенсивность восстановления устройства. Второй член управления представляет собой вероятность не проведения ремонта или обслуживания в пределах заданного промежутка времени t, а выражение ( 1-) равно вероятности выполнения операции обслуживания в течение данного времени. Это максимально допустимое время на проведение ремонта после возникновения отказа в работе устройства.
  • Т.к. ремонтопригодность Рв(t) представляет собой вероятность восстановления кого либо устройства до его полной эксплуатационной эффективности в течение заданного промежутка времени t, то уравнение для ее определения определяется имеет вид
  • Рв(t)=1-
  • Где µ - средняя интенсивность восстановления устройства.
  • Второй член управления представляет собой вероятность не проведения ремонта или обслуживания в пределах заданного промежутка времени t, а выражение ( 1-) равно вероятности выполнения операции обслуживания в течение данного времени. Это максимально допустимое время на проведение ремонта после возникновения отказа в работе устройства.



Следовательно, выражение для работоспособности ( 1-) представляет собой долю или вероятность числа отказов, которые могут быть устранены за время t. Чем больше выполнено операции по обслуживанию в течение промежутка времени t тем лучше будет ремонтопригодность. При увеличении t возрастает и время проведения ремонта устройства. Как показывает уравнение ремонтопригодности, она [Рв(t)] является функцией произведения µ и t. Если значения этого произведения для различных устройств одинаковы, то равными будут и величины их ремонтопригодности.
  • Следовательно, выражение для работоспособности ( 1-) представляет собой долю или вероятность числа отказов, которые могут быть устранены за время t.
  • Чем больше выполнено операции по обслуживанию в течение промежутка времени t тем лучше будет ремонтопригодность.
  • При увеличении t возрастает и время проведения ремонта устройства. Как показывает уравнение ремонтопригодности, она [Рв(t)] является функцией произведения µ и t. Если значения этого произведения для различных устройств одинаковы, то равными будут и величины их ремонтопригодности.



Коэффициент готовности устройства Наработка на отказ характеризует собой надежность ремонтируемого технического устройства и не учитывает времени необходимого для его восстановления после отказа. Поэтому она не определяет готовность устройства к выполнению своих функций в нужное время. Для этой цели в качестве критерия выводится коэффициент готовности. Коэффициентом готовности называют отношение времени исправной работы к сумме времени исправной работы и вынужденных простоев устройства взятых за один и тот же календарный срок Kr= Где – суммарное время исправной работы устройства; – суммарное время вынужденного простоя.
  • Коэффициент готовности устройства
  • Наработка на отказ характеризует собой надежность ремонтируемого технического устройства и не учитывает времени необходимого для его восстановления после отказа.
  • Поэтому она не определяет готовность устройства к выполнению своих функций в нужное время. Для этой цели в качестве критерия выводится коэффициент готовности.
  • Коэффициентом готовности называют отношение времени исправной работы к сумме времени исправной работы и вынужденных простоев устройства взятых за один и тот же календарный срок
  • Kr=
  • Где – суммарное время исправной работы устройства; – суммарное время вынужденного простоя.
  •
В течение определенного календарного срока эксплуатации устройства в нем могут происходить отказы в работе, что связано с вынужденным простоями для их устранения. В этом случае под суммарным временем понимается сумма промежутков времени не исправной работы устройства между отказами, а под временем - суммарное время всех простоев по устранению отказов. Следовательно, уравнение коэффициента готовности дает статистическое определение коэффициента готовности устройства.
  • В течение определенного календарного срока эксплуатации устройства в нем могут происходить отказы в работе, что связано с вынужденным простоями для их устранения.
  • В этом случае под суммарным временем понимается сумма промежутков времени не исправной работы устройства между отказами, а под временем - суммарное время всех простоев по устранению отказов.
  • Следовательно, уравнение коэффициента готовности дает статистическое определение коэффициента готовности устройства.
  •
В связи с этим величины и можно заменить соответственно наработкой на отказ Т и средним временем восстановления работоспособности устройства Тв. Тогда коэффициент готовности устройства можно представить в виде Тг = Т/(Т+Тв) Т.о. согласно этого уравнения, коэффициент готовности устройства определяется его надежностью и ремонтопригодностью. Низкая надежность (пониженная величина Т) может быть несколько скомпенсирована улучшением ремонтопригодности (уменьшением времени Тв). Чем выше интенсивность восстановления µ, тем лучше будет готовность устройства.
  • В связи с этим величины и можно заменить соответственно наработкой на отказ Т и средним временем восстановления работоспособности устройства Тв. Тогда коэффициент готовности устройства можно представить в виде
  • Тг = Т/(Т+Тв)
  • Т.о. согласно этого уравнения, коэффициент готовности устройства определяется его надежностью и ремонтопригодностью.
  • Низкая надежность (пониженная величина Т) может быть несколько скомпенсирована улучшением ремонтопригодности (уменьшением времени Тв).
  • Чем выше интенсивность восстановления µ, тем лучше будет готовность устройства.
  •
t в соответствии c этим коэффициентом готовности устройство как вероятный показатель можно представить следующим уравнением Тг=1 -(1 – ) Где λ – интенсивность отказов устройства на один час работы; µ - интенсивность восстановления неисправного устройства в операциях по обслуживанию в час; t – предельно допустимое время обслуживания по восстановлению работоспобности неисправного устройства; Тt – время, прошедшее с момента начала работы устройства Член в этом уравнении представляет собой вероятность безопасной работы устройства в течение времени Т, а выражение (1-) определяет вероятность отказов устройства за то же время. Множитель в этом уравнении выражает собой вероятность не проведения ремонта или обслуживание устройства в пределах заданного промежутка времени t.   " width="640"
  • Коэффициент готовности устройства можно рассматривать как вероятность того, что устройство готово к работе в момент времени Т благодаря наличию не вышедших из строя его частей и восстановлению не исправных до нормального режима работы за счет обслуживания в течение времени, не превышающего предельно допустимого времени обслуживания t. При этом Тt в соответствии c этим коэффициентом готовности устройство как вероятный показатель можно представить следующим уравнением
  • Тг=1 -(1 – )
  • Где λ – интенсивность отказов устройства на один час работы;
  • µ - интенсивность восстановления неисправного устройства в операциях по обслуживанию в час;
  • t – предельно допустимое время обслуживания по восстановлению работоспобности неисправного устройства;
  • Тt – время, прошедшее с момента начала работы устройства
  • Член в этом уравнении представляет собой вероятность безопасной работы устройства в течение времени Т, а выражение (1-) определяет вероятность отказов устройства за то же время. Множитель в этом уравнении выражает собой вероятность не проведения ремонта или обслуживание устройства в пределах заданного промежутка времени t.
  •
