Технология выполнения винтовой резьбы

Технология выполнения винтовой резьбы

Учитель технологии

Геннадий Алексеевич Денисов

МКОУ «ОШ ОВЗ №10

г. Асино Томской области»

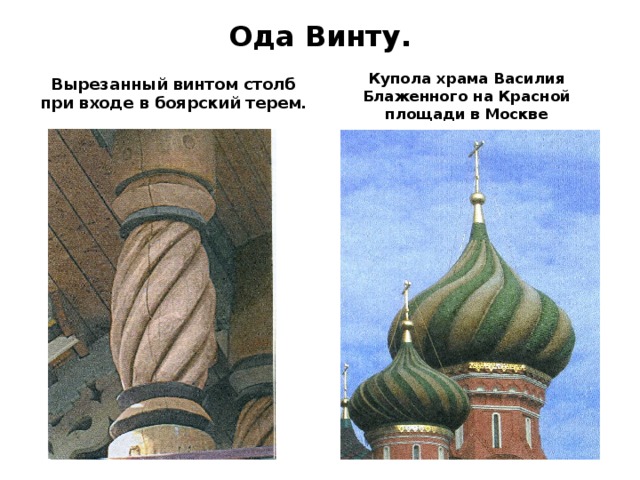

Ода Винту.

Купола храма Василия Блаженного на Красной площади в Москве

Вырезанный винтом столб при входе в боярский терем.

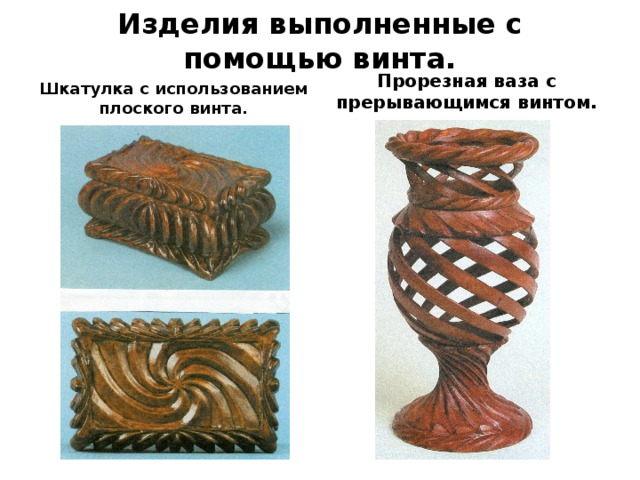

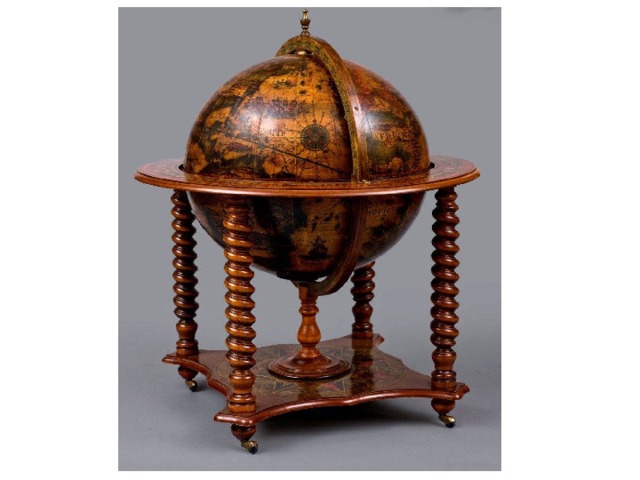

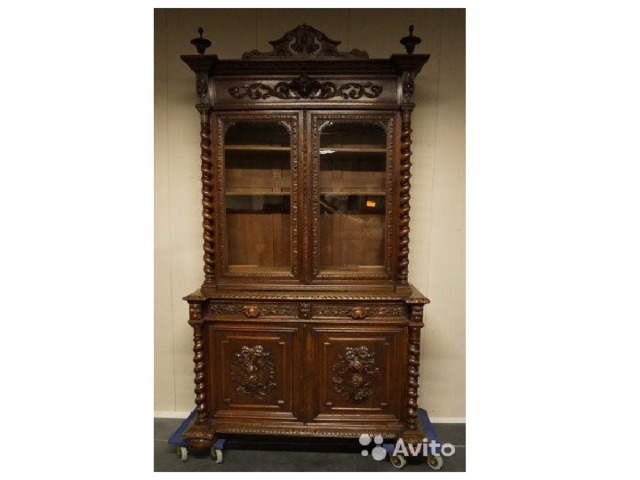

Изделия выполненные с помощью винта.

Прорезная ваза с прерывающимся винтом.

Шкатулка с использованием плоского винта.

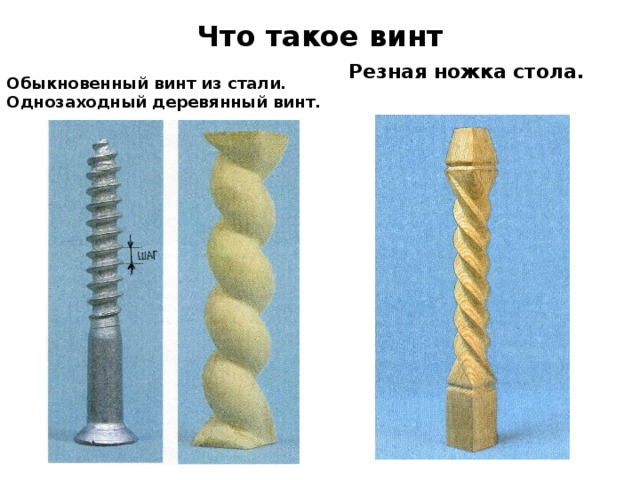

Что такое винт

Обыкновенный винт из стали.

Однозаходный деревянный винт.

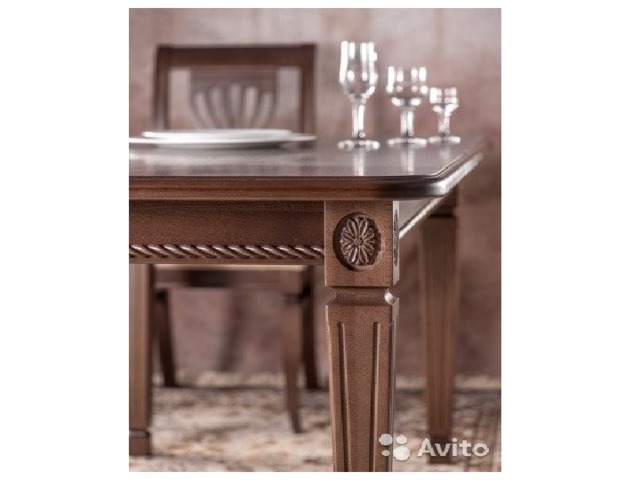

Резная ножка стола.

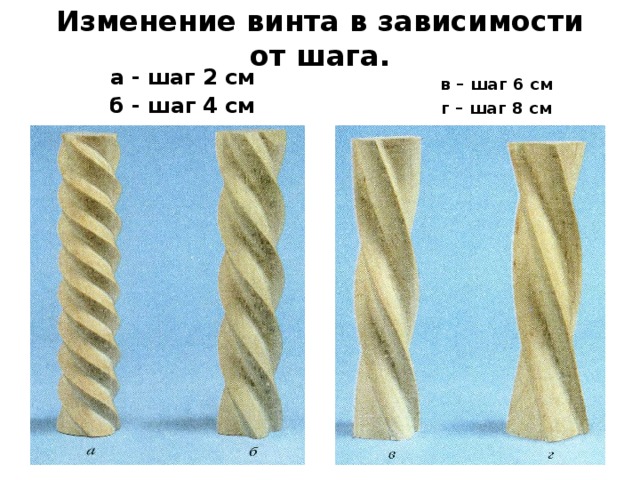

Изменение винта в зависимости от шага.

а - шаг 2 см

б - шаг 4 см

в – шаг 6 см

г – шаг 8 см

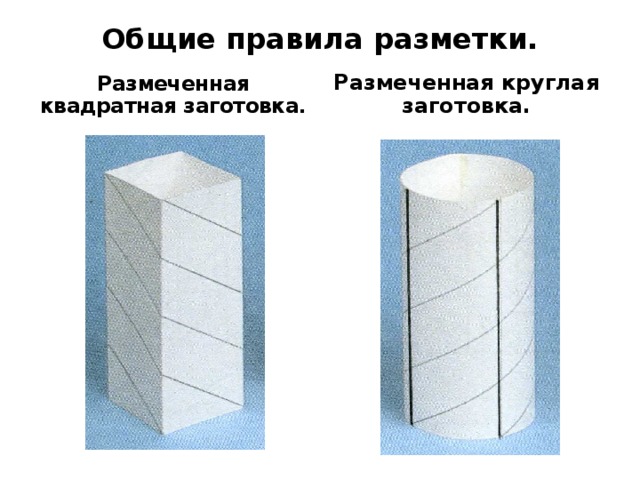

Общие правила разметки.

Размеченная квадратная заготовка.

Размеченная круглая заготовка.

Изменение винта в зависимости от количества заходов.

Однозаходный

Двухзаходный

Трёхзаходный

Четырёхзаходный

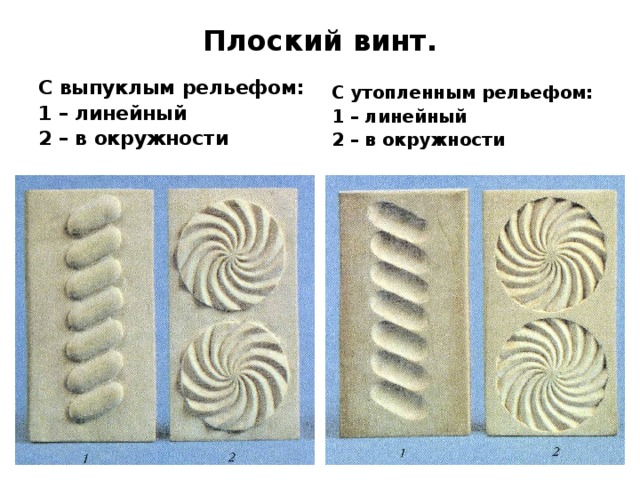

Плоский винт.

С выпуклым рельефом:

1 – линейный

2 – в окружности

С утопленным рельефом:

1 – линейный

2 – в окружности

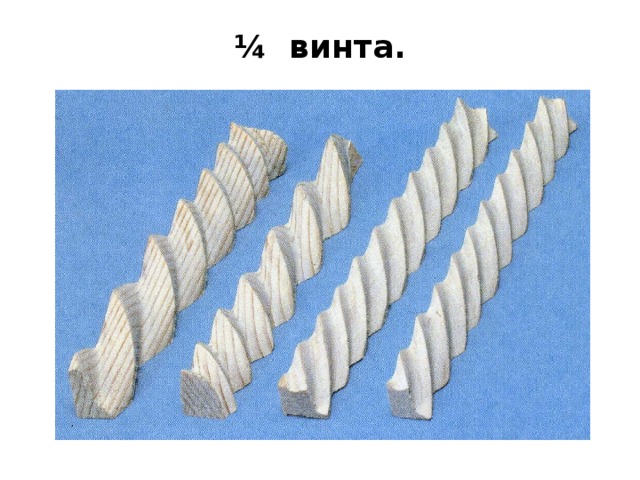

¼ винта.

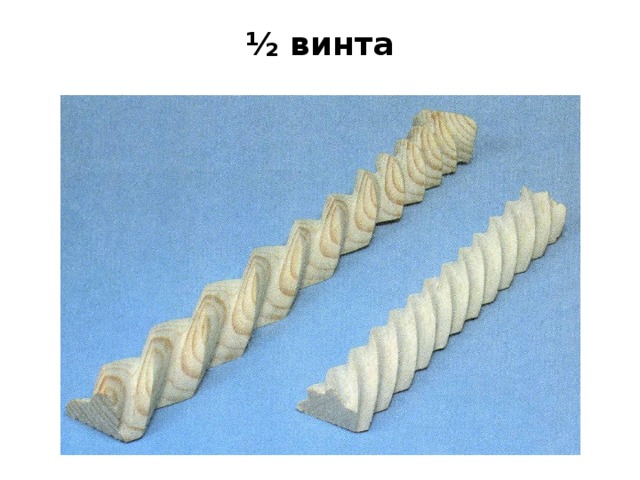

½ винта

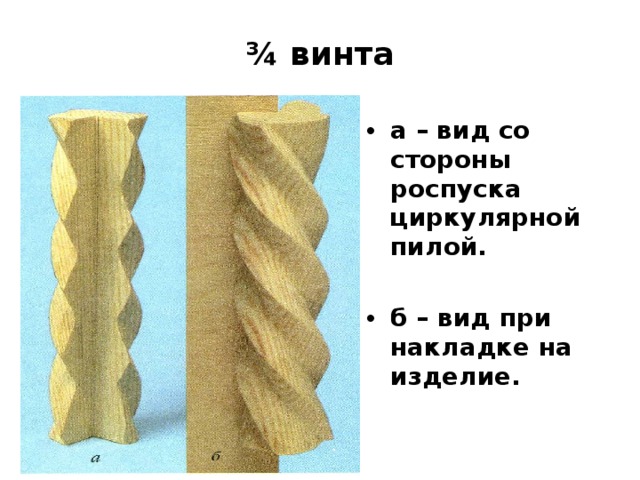

¾ винта

• а – вид со стороны роспуска циркулярной пилой.
• б – вид при накладке на изделие.

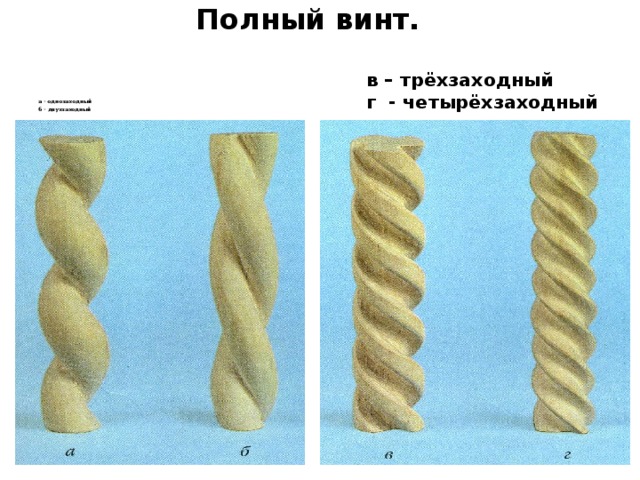

Полный винт.

в – трёхзаходный

г - четырёхзаходный

а - однозаходный

б - двухзаходный

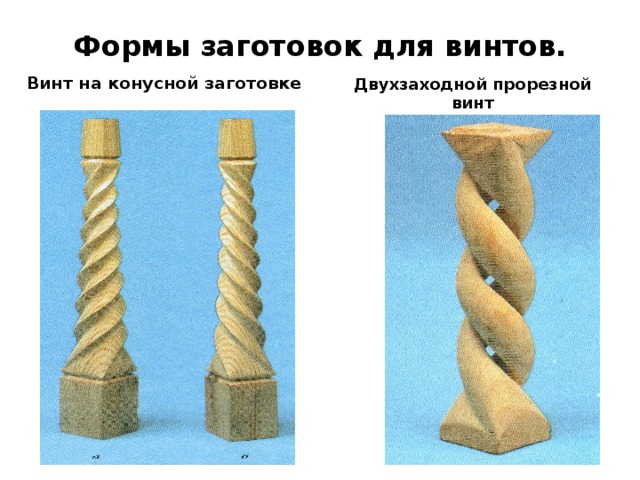

Формы заготовок для винтов.

Винт на конусной заготовке

Двухзаходной прорезной винт

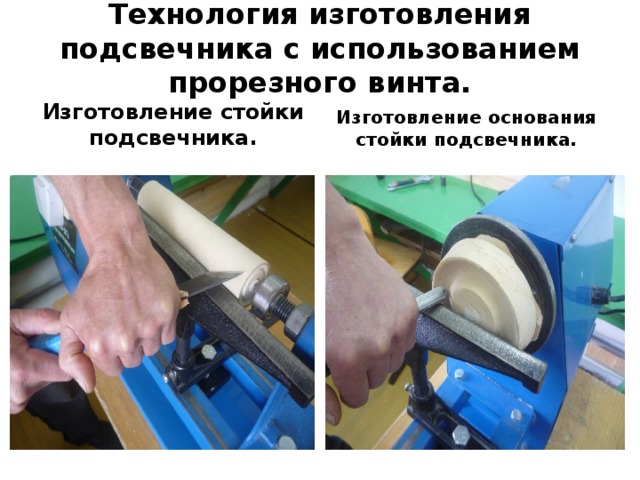

Технология изготовления подсвечника с использованием прорезного винта.

Изготовление стойки подсвечника.

Изготовление основания стойки подсвечника.

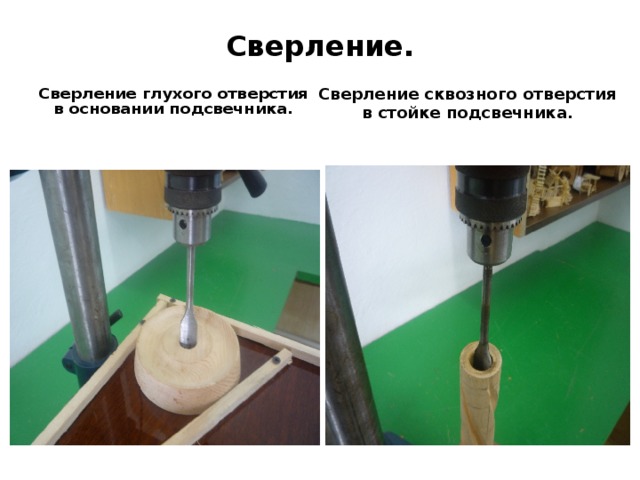

Сверление.

Сверление сквозного отверстия в стойке подсвечника.

Сверление глухого отверстия в основании подсвечника.

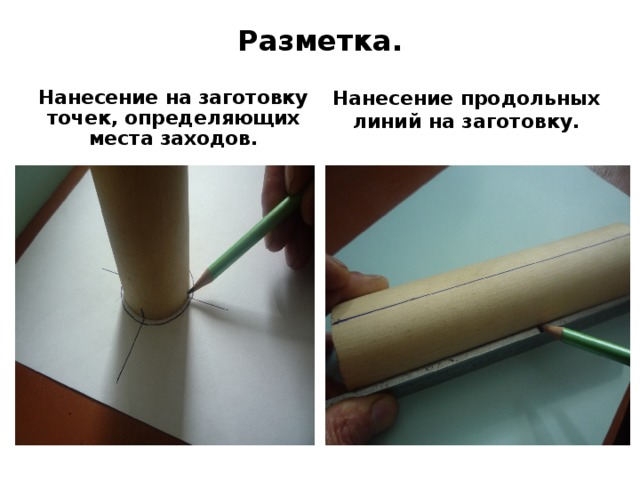

Разметка.

Нанесение продольных линий на заготовку.

Нанесение на заготовку точек, определяющих места заходов.

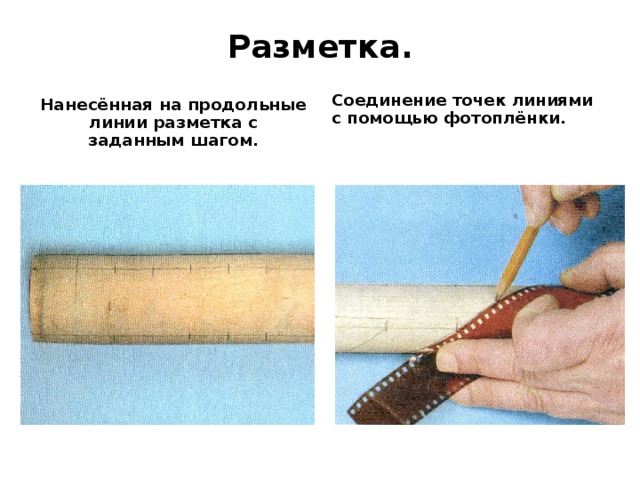

Разметка.

Нанесённая на продольные линии разметка с заданным шагом.

Соединение точек линиями с помощью фотоплёнки.

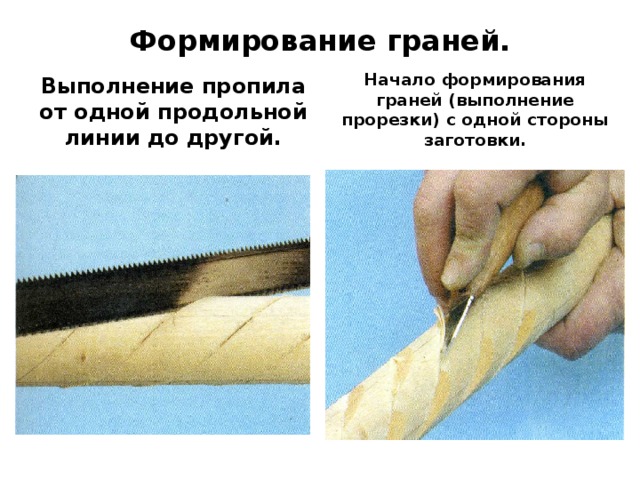

Формирование граней.

Выполнение пропила от одной продольной линии до другой.

Начало формирования граней (выполнение прорезки) с одной стороны заготовки.

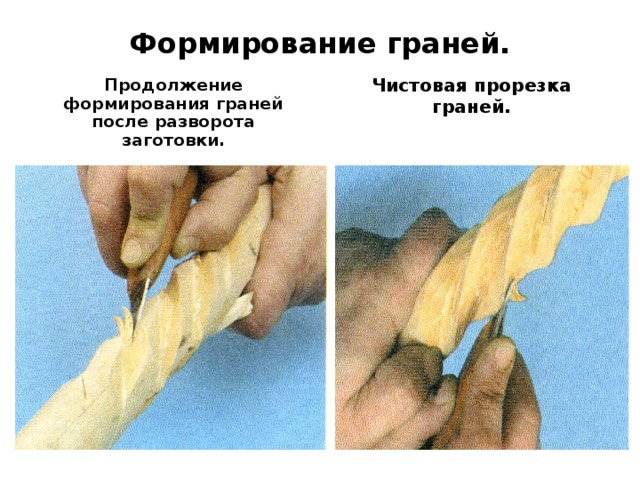

Формирование граней.

Продолжение формирования граней после разворота заготовки.

Чистовая прорезка граней.

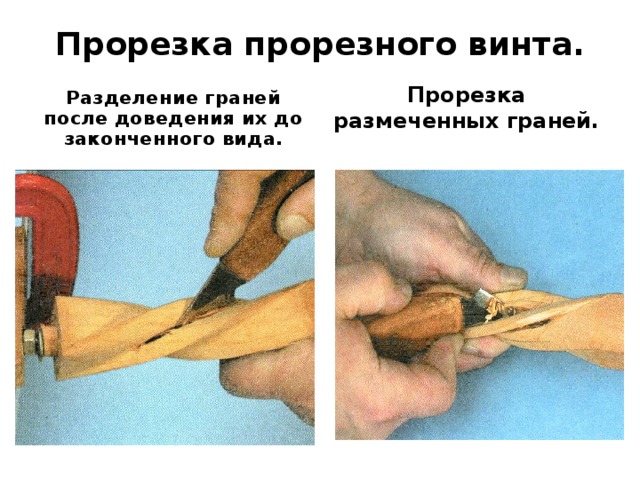

Прорезка прорезного винта.

Разделение граней после доведения их до законченного вида.

Прорезка размеченных граней.

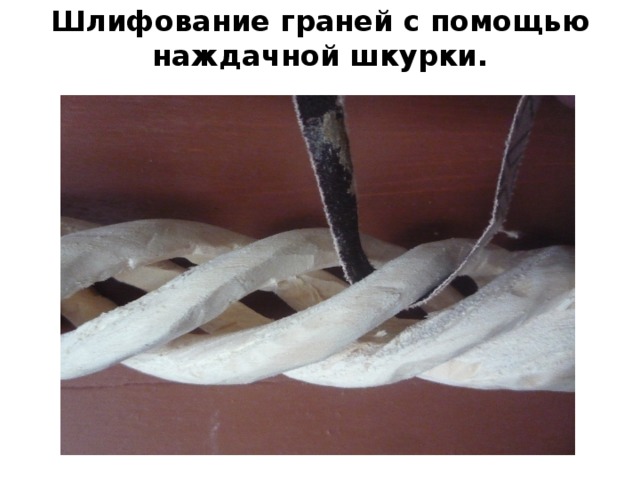

Шлифование граней с помощью наждачной шкурки.

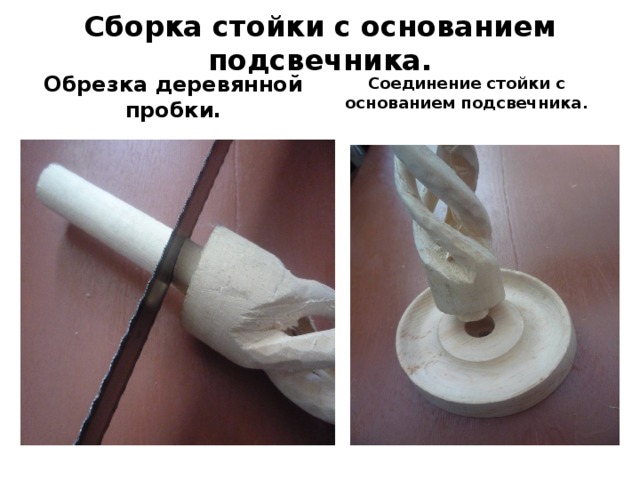

Сборка стойки с основанием подсвечника.

Обрезка деревянной пробки.

Соединение стойки с основанием подсвечника.

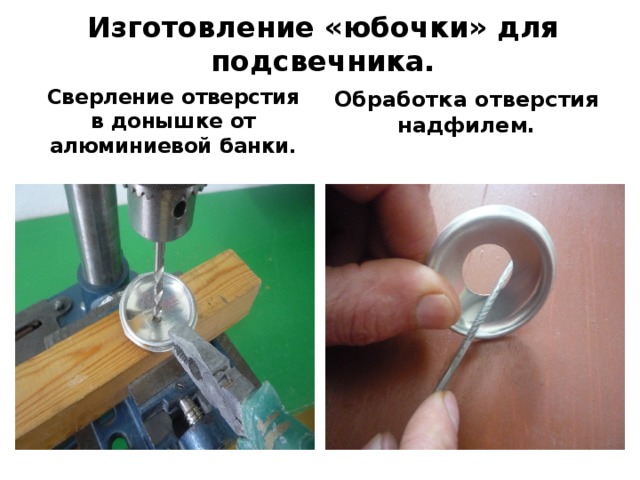

Изготовление «юбочки» для подсвечника.

Сверление отверстия в донышке от алюминиевой банки.

Обработка отверстия надфилем.

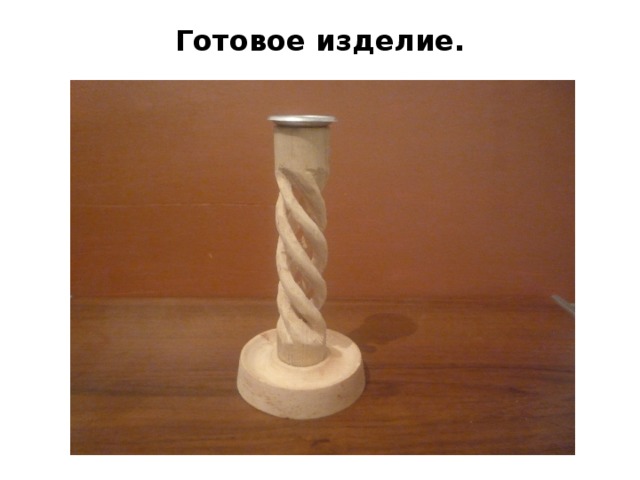

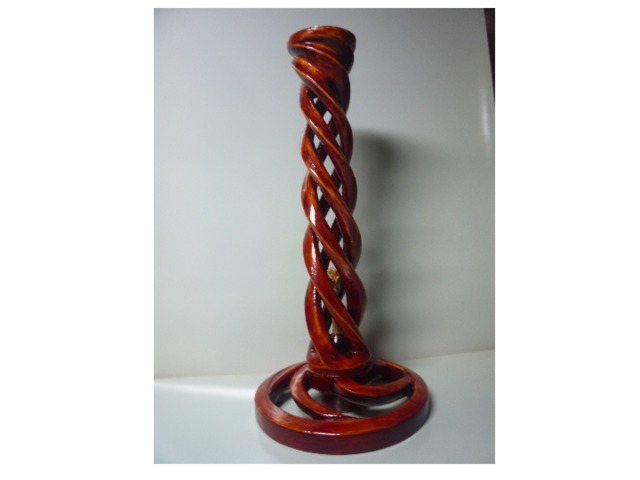

Готовое изделие.

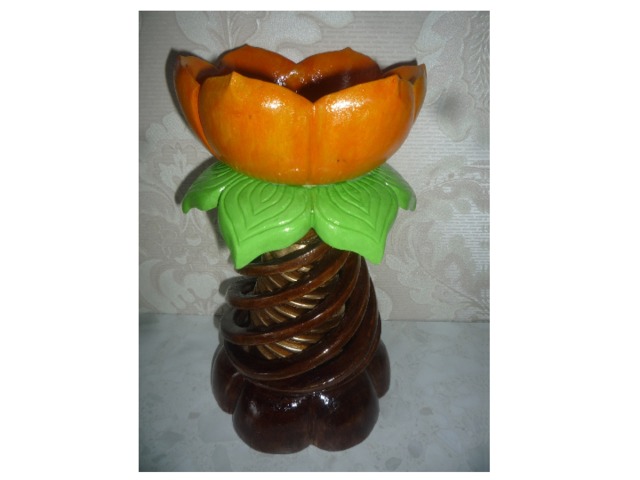

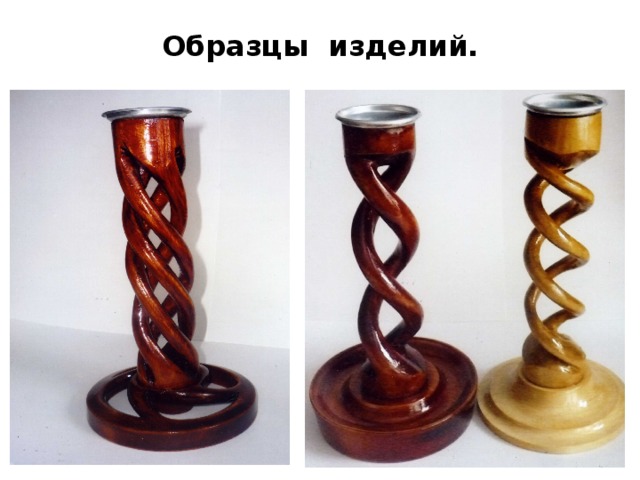

Образцы изделий.

Спасибо за внимание!
