Тема : Манипуляторное устройство ввода «Мышь»

Дюкова Анастасия Владимировна

Минимальный состав ПК

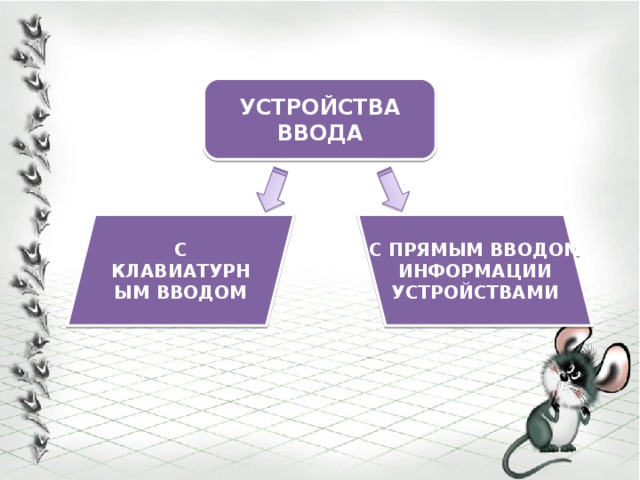

УСТРОЙСТВА ВВОДА

С КЛАВИАТУРНЫМ ВВОДОМ

С ПРЯМЫМ ВВОДОМ ИНФОРМАЦИИ УСТРОЙСТВАМИ

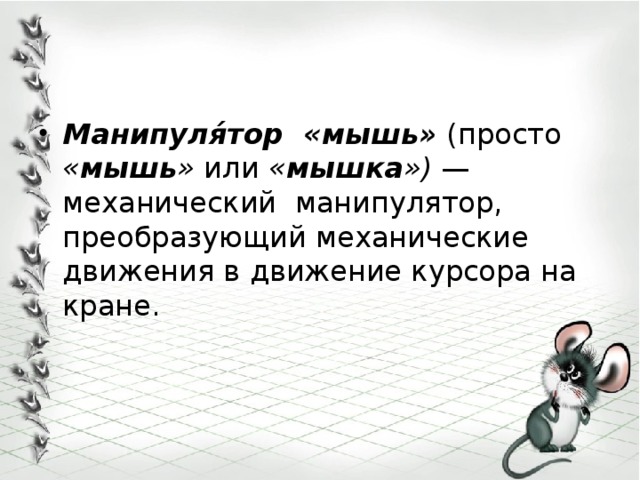

• Манипуля́тор «мышь»  (просто « мышь » или « мышка »)  — механический  манипулятор, преобразующий механические движения в движение курсора на кране.

История развития мыши

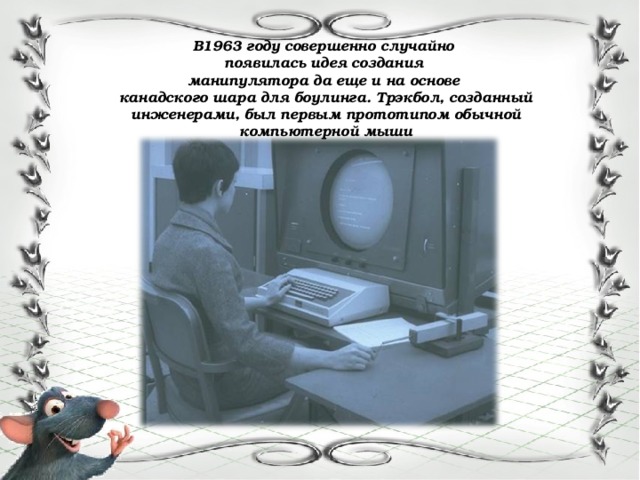

В1963 году совершенно случайно

появилась идея создания

манипулятора да еще и на основе

канадского шара для боулинга. Трэкбол, созданный инженерами, был первым прототипом обычной компьютерной мыши

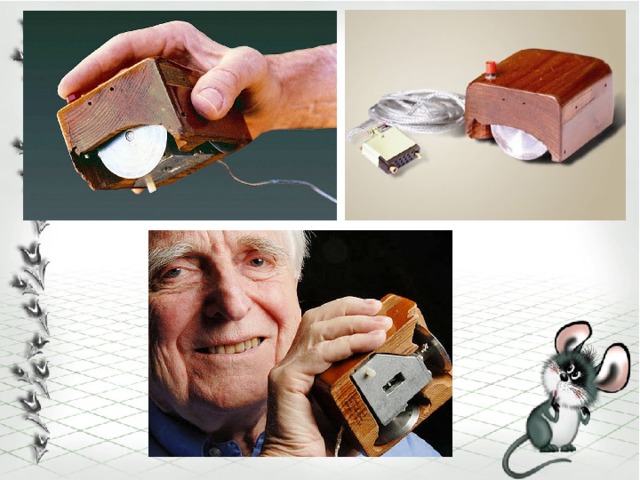

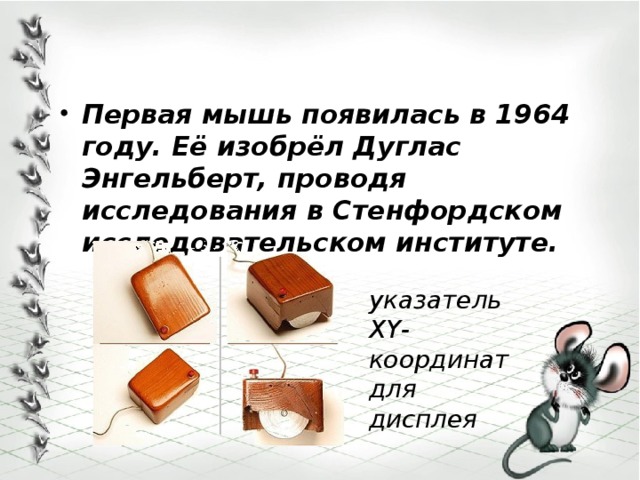

• Первая мышь появилась в 1964 году. Её изобрёл Дуглас Энгельберт, проводя исследования в Стенфордском исследовательском институте.

указатель XY-координат для дисплея

Компьютерная мышь состоит из следующих компонентов:

• датчик перемещения;
• кнопки;
• дополнительные элементы управления (колёса прокрутки, джойстики, трекболы, кнопки, сенсорные панельки и т. п.)

Основные характеристики компьютерной мыши

• 1 Размер и форма
• 2 Тип (вид) компьютерной мыши
• 3 Разъем для подключения
• 4 Чувствительность
• 5 Число кнопок
• 6 Другие характеристики

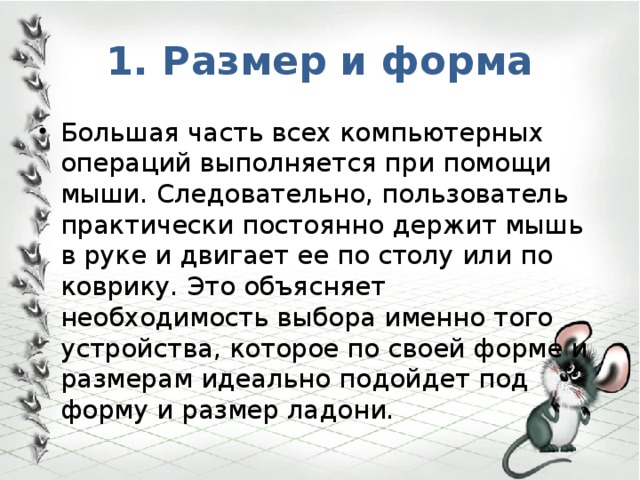

1. Размер и форма

• Большая часть всех компьютерных операций выполняется при помощи мыши. Следовательно, пользователь практически постоянно держит мышь в руке и двигает ее по столу или по коврику. Это объясняет необходимость выбора именно того устройства, которое по своей форме и размерам идеально подойдет под форму и размер ладони.

2. Тип (вид) компьютерной мыши

Механическая мышь.

Внутри корпуса механической мыши размещена микросхема, на которой находятся микропроцессор, управляющий работой мыши.

Внутренний состав манипулятора:

• резиновый шарик;
• 2 диска с прорезями;
• ролики, закрепленные на осях X и Y;
• оптопары;
• фотоэлементы.

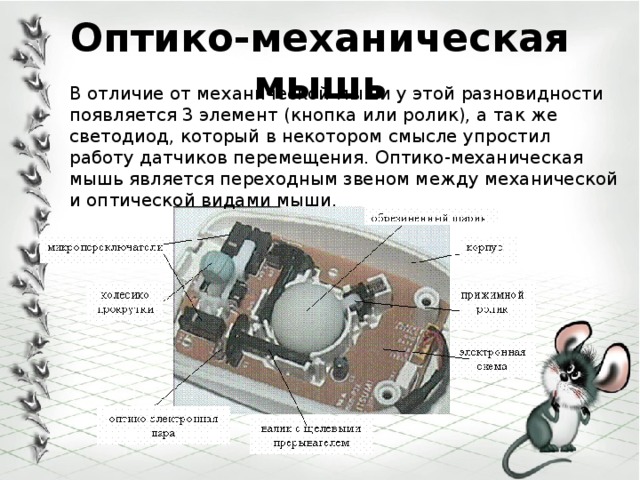

Оптико-механическая мышь

В отличие от механической мыши у этой разновидности появляется 3 элемент (кнопка или ролик), а так же светодиод, который в некотором смысле упростил работу датчиков перемещения. Оптико-механическая мышь является переходным звеном между механической и оптической видами мыши.

Оптическая мышь

• В оптических манипуляторах мышь используется оптический указатель, считывающий изменения положения мышки относительно плоскости, по которой перемещается мышка.

Принцип работы оптической мыши:

• С помощью светодиода, и системы фокусирующих его свет линз, под мышью подсвечивается участок поверхности. Отраженный от этой поверхности свет, в свою очередь, собирается другой линзой и попадает на микросхему, где специальный процессор обрабатывает полученное изображение

Лазерная мышь:

Преимущества лазерных мышей:

• высокая надёжность;
• успешная работа на зеркальных и стеклянных поверхностях;
• отсутствие свечения;
• низкое энергопотребление.

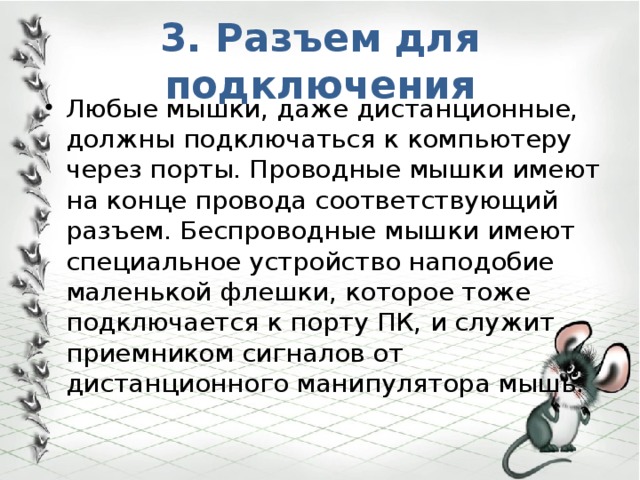

3. Разъем для подключения

• Любые мышки, даже дистанционные, должны подключаться к компьютеру через порты. Проводные мышки имеют на конце провода соответствующий разъем. Беспроводные мышки имеют специальное устройство наподобие маленькой флешки, которое тоже подключается к порту ПК, и служит приемником сигналов от дистанционного манипулятора мышь.

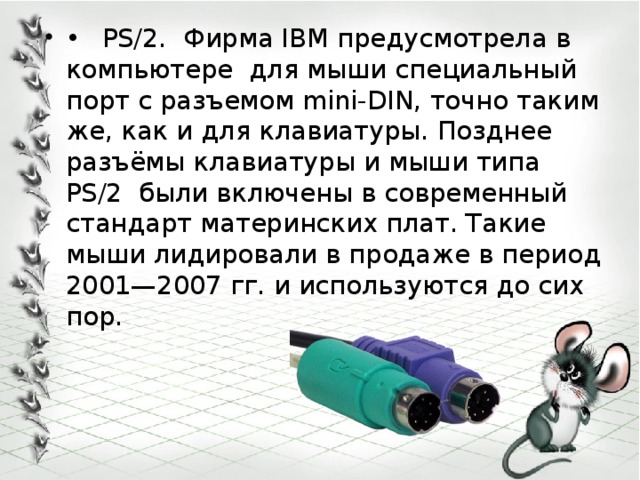

• • PS/2. Фирма IBM предусмотрела в компьютере для мыши специальный порт с разъемом mini-DIN, точно таким же, как и для клавиатуры. Позднее разъёмы клавиатуры и мыши типа PS/2 были включены в современный стандарт материнских плат. Такие мыши лидировали в продаже в период 2001—2007 гг. и используются до сих пор.

USB. Основная часть современных мышей имеет интерфейс USB, иногда — с адаптером для PS/2.

USB-мышки стремительно вытесняют с рынка мышки с PC/2-кабелем.

Причин для этого несколько:

- во-первых, более качественное соединение;

- во-вторых, распространенность USB-разъемов практически на всех современных ПК.

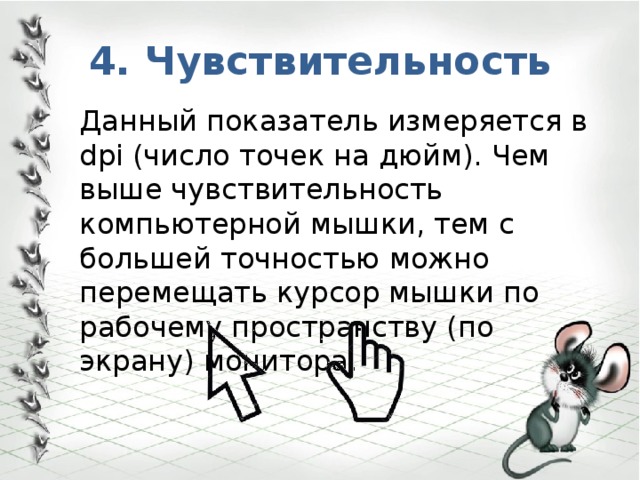

4. Чувствительность

Данный показатель измеряется в dpi (число точек на дюйм). Чем выше чувствительность компьютерной мышки, тем с большей точностью можно перемещать курсор мышки по рабочему пространству (по экрану) монитора.

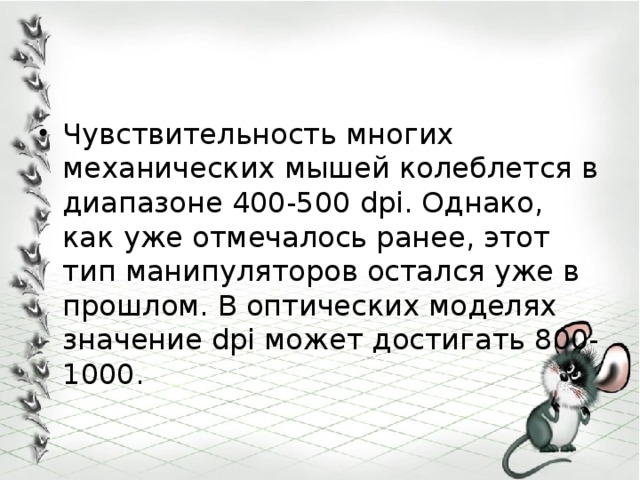

• Чувствительность многих механических мышей колеблется в диапазоне 400-500 dpi. Однако, как уже отмечалось ранее, этот тип манипуляторов остался уже в прошлом. В оптических моделях значение dpi может достигать 800-1000.

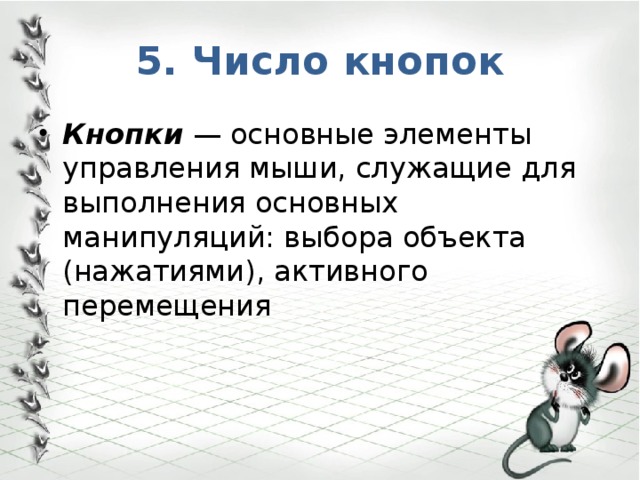

5. Число кнопок

• Кнопки  — основные элементы управления мыши, служащие для выполнения основных манипуляций: выбора объекта (нажатиями), активного перемещения

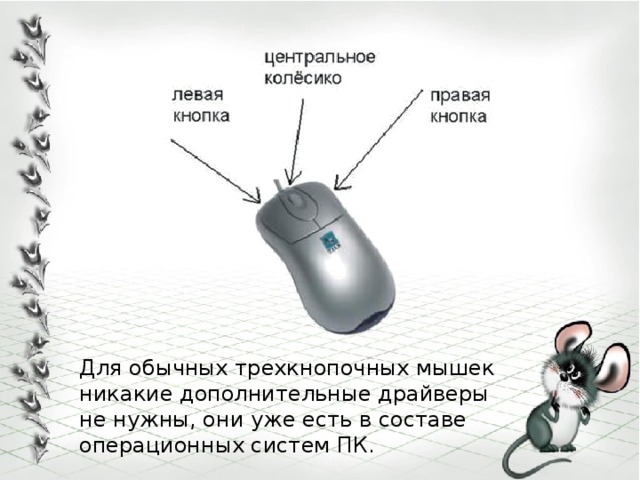

Для обычных трехкнопочных мышек никакие дополнительные драйверы не нужны, они уже есть в составе операционных систем ПК.

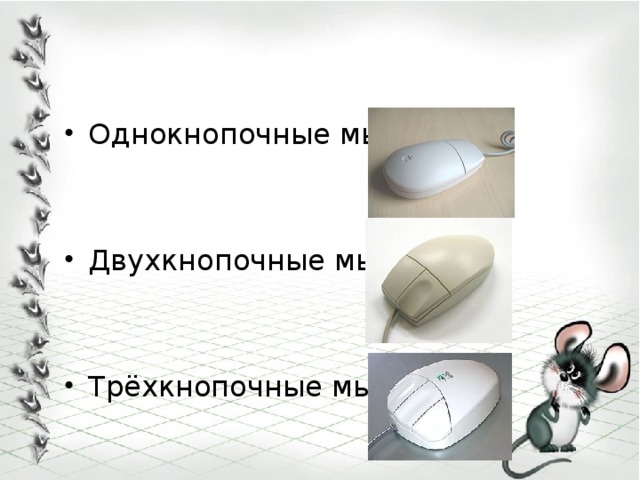

• Однокнопочные мыши
• Двухкнопочные мыши
• Трёхкнопочные мыши

Колесо прокрутки появилось уже достаточно давно. Его появление было обусловлено, в основном, появлением ОС Windows. Чуть позже появилась возможность наклонять колесо мыши влево и вправо, тем самым проводя скроллинг по горизонтали.

Дополнительные кнопки

• Производители постоянно стараются добавить на топовые модели дополнительные кнопки, чаще всего — кнопки под большой или указательный и реже — под средний палец. Некоторые кнопки служат для внутренней настройки мыши (например, для изменения чувствительности) или двойные-тройные щелчки (для программ и игр), на другие — в драйвере и специальной утилитой назначаются некоторые системные функции

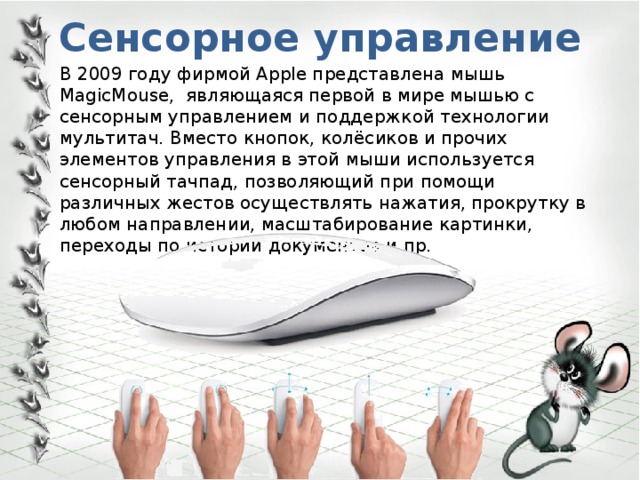

Сенсорное управление

В 2009 году фирмой Apple представлена мышь MagicMouse, являющаяся первой в мире мышью с сенсорным управлением и поддержкой технологии мультитач. Вместо кнопок, колёсиков и прочих элементов управления в этой мыши используется сенсорный тачпад, позволяющий при помощи различных жестов осуществлять нажатия, прокрутку в любом направлении, масштабирование картинки, переходы по истории документов и пр.

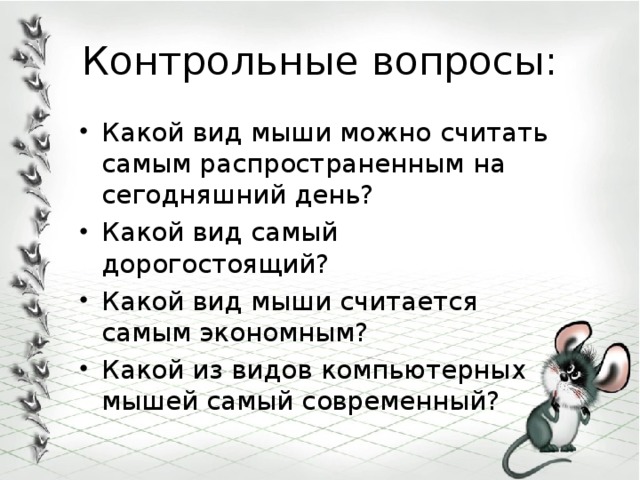

Контрольные вопросы:

• Какой вид мыши можно считать самым распространенным на сегодняшний день?
• Какой вид самый дорогостоящий?
• Какой вид мыши считается самым экономным?
• Какой из видов компьютерных мышей самый современный?
