§ 11 . Конструирование и изготовление изделий из древесины с криволинейными формами

Автор учитель технологии

Борисов В.В.

Конструирование

— это весьма общее понятие, которое означает «построение», так как слово «конструкция» в переводе с латинского означает «построение». У этого слова есть и более узкое значение, которое мы и будем использовать в дальнейшем.

Конструирование — это

творческий процесс,

направленный на

разработку изделия.

Конструирование изделий из древесины обычно прохо­дит в несколько этапов.

• I этап — планирование работы и разработка эскизного проекта изделия.
• II этап — изготовление графической документации: чер­тежей, технологических карт. Разработка технического зада­ния на изготовление деталей изделия.
• III этап — изготовление изделия.

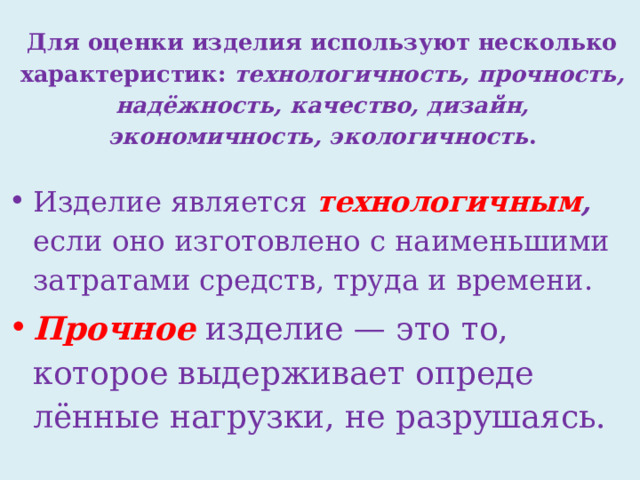

Для оценки изделия используют несколько характери­стик: технологичность, прочность, надёжность, каче­ство, дизайн, экономичность, экологичность .

• Изделие является технологичным , если оно изготовлено с наименьшими затратами средств, труда и времени.

• Прочное изделие — это то, которое выдерживает опреде­лённые нагрузки, не разрушаясь.

• Надёжное изделие способно выполнять возложенную на него задачу длительное время при сохранении основных сво­их характеристик.

• Изделие считается качественным , если оно удобно и на­дёжно в эксплуатации.
• Изделия, характеризующиеся всеми перечисленными выше свойствами и имеющие красивые форму и цвет, явля­ющиеся эстетичными , пользуются повышенным спросом на товарном рынке и поэтому являются конкурентоспособ­ными .

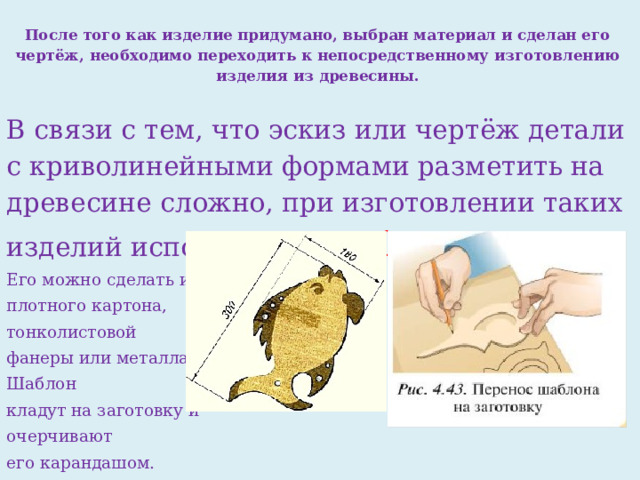

После того как изделие придумано, выбран материал и сделан его чертёж, необходимо переходить к не­посредственному изготовлению изделия из древесины.

В связи с тем, что эскиз или чертёж детали с криволиней­ными формами разметить на древесине сложно, при изго­товлении таких изделий использу­ют шаблон .

Его можно сделать из

плотного картона,

тонколистовой

фанеры или металла.

Шаблон

кла­дут на заготовку и

очерчивают

его карандашом.

Для изготовления изделий раз­личной формы из древесины при­меняют ручные столярные инстру­ менты и приспособления: узкие выкружные ножовки, ручной лоб­зик, напильники, рашпили, надфили . Кроме того, для повышения производи­тельности груда, чистоты обработ­ки и качества изделия используют электрические лобзики .

Там, где доступ к обработке неудо­бен, например при обработке наруж­ных и внутренних контуров, используют ращпили, напильники и надфили.

Детали с криволинейными фор­мами считаются сложными изделиями. Их соединяют с по­мощью шурупов, саморезов, винтов или клея.

Шурупы и саморезы имеют нарезку, благодаря чему они прочно держатся в древесине. Поэтому их чаше применяют в столярном деле, чем гвозди.

Например, с помощью шуру­пов и саморезов крепят мебельную фурнитуру.

Мебельная фурнитура — вспомогательные части и детали для мебельного производства. Мебельные комплектующие могут быть изготовлены из различных конструкционных материалов — металла, пластмасс, дре­весины, стекла, керамики.

Основные понятия и термины:

• конструирование изделий, технологичность, прочность, надёжность, качество, шаблон, криволинейные формы детали, узкая выкружная ножовка, мебельная фурни­тура.

Вопросы и задания

1 . Как вы считаете, что включают в себя понятия экономич­ности и экологичности изделия из древесины?

2. Что такое припуск на зачистку и чистовую обработку изделия? Какими столярными инструментами его можно обработать?

3. Какие факторы вы будете учитывать при конструировании декора­тивной полки?

Задание

• Найдите в Интернете образцы декоративных полок с наи­меньшим количеством деталей и интересным дизайном. Об­судите с учителем возможность их изготовления.
