ПРАКТИЧЕСКАЯ РАБОТА №1
ИЗУЧЕНИЕ ИНТЕГРИРОВАННОЙ СРЕДЫ РАЗРАБОТКИ
BORLAND С++ и Visual Studio C#
Цель работы
Приобретение практических навыков работы в интегрированной среде разработки Borland C++.
Теоретические сведения
1.2.1. Общее описание интегрированной среды разработки Borland C++ и Visual Studio C#
Интегрированная среда разработки (ИСР) (Integrated Development Environment — IDE) объединяет текстовый редактор, компилятор, отладчик и справочную систему. Все эти составные части необходимы для успешной работы по созданию исходного текста программы, его компиляции, запуску и поиску возможных ошибок на этапе выполнения.
Для того чтобы выполнить программу на языке C++ и C#, необходимо пройти следующие этапы: редактирование, предварительную (препроцессорную) обработку, компиляцию и компоновку.
Редактирование файла осуществляется с помощью редактора программ. Программист набирает с помощью этого редактора программу на языке C++ и C#, а если это необходимо, вносит в нее исправления. Программа запоминается на диске в файле с расширением срр (С++), cs (C#).
Перед началом этапа компиляции выполняется программа предварительной (препроцессорной) обработки. Эта программа подчиняется специальным командам, называемым директивами препроцессора, которые указывают, что в программе перед ее компиляцией нужно выполнить определенные преобразования. Обычно эти преобразования состоят во включении других текстовых файлов в файл, подлежащий компиляции, и выполнении различных текстовых замен. Препроцессорная обработка инициируется компилятором перед тем, как программа преобразуется в машинный код.
Компилятор переводит программу в машинный код (называемый также объектным кодом). Объектный код сохраняется в файле с расширением obj (C++), sln (C#).
Программы на C++ и C# обычно содержат ссылки на функции, определенные где-либо вне самой программы, например, в стандартных библиотеках. Объектный код, созданный компилятором, обычно содержит пустые области из-за этих отсутствующих частей. Компоновщик связывает объектный код с кодами отсутствующих функций, чтобы создать исполняемый загрузочный модуль (файл с расширением ехе).
1.2.2. Запуск ИСР Borland C++ и Visual Studio C#
Для запуска ИСР Borland C++ необходимо запустить на исполнение файл bds.ехе, находящийся в папке BIN. А для Visual Studio C# файл devenv.ехе. После запуска на экране отображается рабочее окно среды разработки, содержащее четыре основных части, см. рисунки 1.1-1.3: строка меню, окно редактирования, окно сообщений, строка состояния.

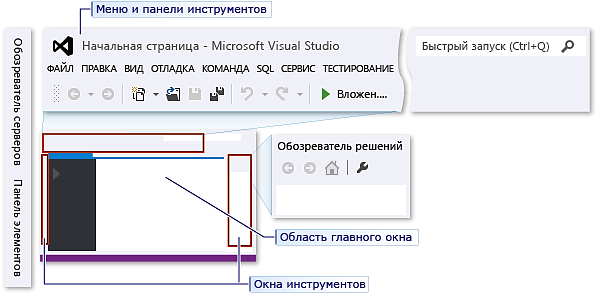

Рисунок 1.1 – Интегрированная среда разработки Visual Studio
Рисунок 1.2 – Начальная страница в Visual Studio for Windows Desktop
Рисунок 1.3 – Окно C++ Builder в начале работы над новым проектом
Строка меню предоставляет доступ к командам ИСР. Для активизации строки меню следует нажать клавишу F10.
Окно редактирования предназначено для ввода и редактирования текста исходного файла программы.
Ниже представлено краткое описание каждого элемента строки меню:
| ? | — системное меню; |
| File | — операции с файлами, выход из системы; |
| Edit | — редактирование текста в активном окне; |
| Search | — поиск фрагментов текста, местоположения ошибок; |
| Run | — компиляция, компоновка и запуск программы на выполнение; |
| Compile | — компиляция программы; |
| Debug | — средства отладки программ; |
| Project | — организация проектов (многофайловых программ); |
| Options | — управление параметрами компиляции, компоновки и среды Borland C++; |
| Window | — управление окнами ИСР; |
| Help | — обращение к системе оперативной подсказки. |
1.2.3. Работа с меню
Для управления файлами предназначено меню File. Данное меню содержит следующие основные команды:
| New | — открыть окно для нового файла; |
| Open... | — открыть существующий файл; |
| Save | — сохранить файл с прежним именем; |
| Save as... | — сохранить файл с новым именем; |
| Save all | — сохранить файлы всех окон; |
| Change dir... | — изменить текущую директорию; |
| Quit | — выйти из ИСР Borland C++. |
Редактирование файлов выполняется с использованием меню Edit:
| Undo | — отменить действие предыдущей команды; |
| Redo | — повторить действие последней команды; |
| Cut | — вырезать блок текста и поместить его в буфер (clipboard) ИСР; |
| Сору | — копировать блок текста и поместить его в буфер ИСР; |
| Paste | — вставить блок текста из буфера ИСР; |
| Clear | — удалить блок текста, не занося его в буфер ИСР; |
| Show clipboard | — показать содержимое буфера ИСР. |
ИСР Borland C++ не имеет встроенной поддержки русских символов. В случае использования специального резидентного драйвера клавиатуры переключение раскладки клавиатуры на русский язык производится однократным нажатием правой клавиши Ctrl, на символы псевдографики — правой клавишей Alt, обратное переключение на английскую раскладку клавиатуры — правой клавишей Ctrl.
Поиск и замена текста осуществляется при помощи меню Search:
Find... — найти текст;
Replace... — найти текст и заменить его новым текстом;
Search again — повторить команду Find или Replace. Выполнение программы запускается из меню Run:
Run — компиляция, компоновка и выполнение;
Program reset — прервать трассировку программы;
| Go to cursor | — выполнить программы до инструкции, перед которой установлен курсор; |
| Trace into | — построчное выполнение программы с заходом в тело функций и построчным выполнением инструкций внутри функций; |
| Step over | — построчное выполнение программы; если встречается вызов функции, то функция выполняется как одна инструкция (без захода внутрь тела функции); |
| Arguments... | — формирование аргументов командной строки. |
Компиляция программы выполняется командами из меню Compile:
Compile — компилировать программу из активного окна; Information... — выдать информацию о программе и системе. Отладка программ осуществляется средствами меню Debug:
Evaluate/modify… — вычислить/модифицировать значение выражения или переменной в процессе отладки;
Call stack... — вызвать стек активных функций;
Watches — открыть окно просмотра текущих значений переменных программы;
Toggle breakpoint — добавить/удалить точку прерывания программы; Breakpoints... — список точек прерывания.
Управление ИСР Borland C++ производится в меню Options:
Compiler — установка параметров компилятора;
Linker — установка параметров компоновщика;
Debugger... — установка параметров отладчика;
Directories... — установка путей для каталогов (папок) ИСР;
Environment — установка параметров ИСР;
Save... — сохранение настроек ИСР.
Особое внимание следует обратить на команду Options Directories, поскольку с помощью нее задаются пути к заголовочным файлам (Include Directories), библиотекам (Library Directories), а также каталогу, в который будут помещаться файлы с расширением obj и ехе (Output Directory).
Для использования отладчика необходимо в диалоговом окне Debugger (Options Debugger...) установить переключатель Source Debugging в положение On.
Управление окнами выполняется командами из меню Window:
| Size/Move | — изменить размер окна или переместить окно; |
| Zoom | — распахнуть или свернуть окно; |
| Cascade | — разместить окна каскадом; |
| Tile | — разместить окна мозаикой; |
| Next | — активизировать следующее окно; |
| Close | — закрыть активное окно; |
| Close all | — закрыть все окна; |
| List all... | — показать список всех окон. |
Система помощи расположена в меню Help:
Contents — содержание (перечень тем системы помощи);
Index — тематический указатель;
Topic search — помощь по заданной теме;
Previous topic — помощь по предыдущей теме;
About — информация о версии ИСР.
1.3. Порядок выполнения работы
1.3.1. Изучить алгоритм решения задачи определения траектории полета снаряда, запущенного под углом к горизонту.
Уравнения, описывающие движение снаряда, т.е. зависимость его координат x и y от времени t , прошедшего с момента выстрела, выглядят следующим образом:
Здесь введены следующие обозначения:
x0, y0 — координаты начальной точки траектории полета снаряда, м;
V0 — начальная скорость снаряда, м/с;
α — угол наклона начального участка траектории полета снаряда, рад;
V0x, V0y — проекции вектора начальной скорости V0 на координатные оси x и y , соответственно, м/с;
g — ускорение свободного падения, g = 9,81 м/с2.
Будем считать, что необходимо определить положение (координаты) снаряда в моменты времени 0 с, ∆t , 2∆t , ..., (n −1)∆t , причем
где T — время полета снаряда, с,
n — число точек, в которых рассчитываются координаты траектории по-
лета снаряда.
Величина T определяется по формуле
Исходя из записанных выше уравнений, алгоритм решения задачи состоит из следующих действий:
Ввести начальные значения скорости снаряда V0, угла наклона начального участка траектории α и число точек n.
Вычислить значение V0x по формуле (1.3).
Вычислить значение V0y по формуле (1.4).
Присвоить g = 9,81 м/с2.
Вычислить T по формуле (1.6).
Вычислить ∆t по формуле (1.5).
Присвоить i = 1.
Присвоить t = 0.
Вычислить x(t) по формуле (1.1).
Вычислить y(t) по формуле (1.2).
Вывести координаты снаряда.
Присвоить t = t +∆t .
Присвоить i = i +1.
Если i n, то перейти к шагу 9, иначе остановить выполнение программы.
Также алгоритм может быть представлен в виде структурной схемы. Пример схемы алгоритма изображен на рисунке 1.4.
1.3.2. Написать программу, вычисляющую координаты траектории полета снаряда. Ниже представлен текст такой программы на языке C++ и C#.
// На С++
#include // подключение библиотеки управления // вводом-выводом средствами консоли MSDOS
#include // подключение библиотеки средств
// манипулирования потоками
#include // подключение библиотеки стандартных // объектов и операций с потоками
// ввода-вывода
#include // подключение библиотеки математических
// функций
const float pi= 3.141592654;
const float g=9.81; // ускорение свободного падения
main()
// определение траектории полета снаряда,
// запущенного под углом к горизонту
{ float х0, у0, // координаты начальной точки траектории
х, у, // текущие координаты снаряда
v0, // начальная скорость снаряда
v0_x, v0_y, // проекции вектора начальной скорости снаряда alpha, // угол запуска снаряда
t, // текущее время
dt, // шаг дискретизации по времени
Т; // время полета снаряда
int n, // число точек траектории полета снаряда
i; // счетчик цикла
clrscr (); // очистка экрана
// ввод значений v0, alpha, n
coutВведите начальную скорость: ", cinv0;
coutВведите угол запуска снаряда (в градусах): ";
cinalpha;
alpha*=pi/180; // перевод угла запуска из градусов в радианы
coutВведите число точек траектории: ", cinn;
v0_x=v0*cos(alpha), v0_y=v0*sin(alpha); // проекции v0
x0=y0=0; // начальная точка траектории полета снаряда
T=2*v0_y/g; // время полета снаряда
dt=T/(n-1); // шаг дискретизации по времени
coutКоординаты траектории полета снаряда: "
for(i=0;i
t=i*dt; // текущее время
x=x0+v0_x*t; // x
y=y0+v0_y*t-g*t*t/2; // у
cout
}
coutНажмите любую клавишу..."; getch(); return 0;
}
// На C#
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
namespace ConsoleApplication1
{
class Program
{
private const float pi = 3.141592654;
private const float g =9.81; // ускорение свободного падения
static void Main(string[] args)
// определение траектории полета снаряда,
// запущенного под углом к горизонту
{ // координаты начальной точки траектории
float х0, у0, // координаты начальной точки траектории
х, у, // текущие координаты снаряда
v0, // начальная скорость снаряда
v0_x, v0_y, // проекции вектора начальной скорости снаряда
alpha, // угол запуска снаряда
t, // текущее время
dt, // шаг дискретизации по времени
Т; // время полета снаряда
int n, // число точек траектории полета снаряда
i; // счетчик цикла
Console.Clear (); // очистка экрана
// ввод значений v0, alpha, n
Console.Write("Введите начальную скорость: ");
Console.ReadLine(v0);
Console.Write("Введите угол запуска снаряда (в градусах): ");
Console.ReadLine(alpha);
alpha*=pi/180; // перевод угла запуска из градусов в радианы
Console.Write("Введите число точек траектории: ");
Console.ReadLine(n);
v0_x =v0 *Math.Cos(alpha), v0_y =v0 *Math.Sin(alpha); // проекции v0
x0=y0=0; // начальная точка траектории полета снаряда
T=2 *v0_y/g; // время полета снаряда
dt =T/(n-1); // шаг дискретизации по времени
Console.WriteLine("Координаты траектории полета снаряда: ");
for(i =0;i
{
t =i *dt; // текущее время
x=x0+v0_x *t; // x
y=y0+v0_y *t-g *t *t/2; // у
Console.Write("{0,10:2}", x);
Console.Write("{0,10:2}", y);
Console.Write("{0,10:2}", "\n");
}
Console.Write("Нажмите любую клавишу...");
Console.ReadKey(true).KeyChar;
return 0;
}
}
}
1.3.3. Выполнить компиляцию программы (Compile Compile или Alt+F9).
1.3.4. Исправить синтаксические ошибки, если такие имеются, и повторить компиляцию программы.
1.3.5. Запустить программу (Run Run или Ctrl+F9) и проанализировать результаты ее работы.
1.3.6. Добавить в окно просмотра Watch переменные t, T, n, i. Для этого следует использовать команду Debug Watches Add watch… или Ctrl+F7.
1.3.7. Выполнить программу в пошаговом режиме (Run Step over или F8). При переключении программы на экран пользователя ввести произвольные значения начальной скорости полета, угла наклона начального участка траектории и количество рассчитываемых точек траектории полета снаряда (рекомендуется 7…10 точек).
Рисунок 1.4 — Схема алгоритма решения задачи
1.3.8. После достижения инструкции for (строка программы for(i=0;i) проанализировать значения переменных t, T, n, i, выводимых в окне Watch.
1.3.9. Зафиксировать те значения переменных i и t, при которых произойдет выход из цикла. Сравнить эти значения со значениями переменных n и T, соответственно. С помощью команды Debug Evaluate/modify… (Ctrl+F4) определить значения переменных x и y.
1.3.10. Установить две точки прерывания: одну перед инструкцией
x0=y0=0; // начальная точка траектории полета снаряда
а другую — перед инструкцией
for(i=0;i
Для этого следует использовать команду Debug Toggle breakpoint (Ctrl+F8). Выполнить программу до первой точки прерывания (Run Run или Ctrl+F9). Определить значения переменных программы x0, y0, T, dt c помощью команды Debug Evaluate/modify… (Ctrl+F4). Выполнить программу до второй точки прерывания (Ctrl+F9). Снова определить значения переменных x0, y0, Т, dt (Ctrl+F4).
1.4. Оформление отчета
1.4.1. Сформулировать цель работы.
1.4.2. Описать задачу определения траектории полета снаряда, запущенного под углом к горизонту.
1.4.3. Изобразить алгоритм решения задачи (правила оформления схем алгоритмов см. в приложении А).
1.4.4. Привести текст программы. Текст программы обязательно должен содержать комментарии.
1.4.5. Составить таблицу, содержащую имена используемых в программе переменных, тип и назначение переменных (см. таблицу 1.1).
Таблица 1.1 — Тип и назначение переменных в программе
| Имя переменной | Тип переменной | Назначение переменной |
|
|
|
|
1.4.6. Описать работу с отладчиком. Провести анализ значений отслеживаемых переменных.
1.4.7. Привести результаты расчета программы.
1.4.8. В выводах следует отразить следующее:
Оценить достоинства и недостатки ИСР;
По полученным результатам оценить достоверность координат траектории полета снаряда, рассчитанных программой;
Провести анализ значений переменных i и t, при которых происходит выход из цикла.
1.5. Контрольные вопросы
Что такое препроцессорная обработка?
В чем состоит компиляция программы?
Что такое компоновка?
Охарактеризуйте меню File.
Охарактеризуйте меню Edit.
Охарактеризуйте меню Search.
Охарактеризуйте меню Run.
Охарактеризуйте меню Compile.
Охарактеризуйте меню Debug.
Охарактеризуйте меню Options.
Охарактеризуйте меню Window.
Охарактеризуйте меню Help.
Как добавить переменную в окно просмотра Watch?
Каким образом можно определить и модифицировать значение переменной?
Как добавить или удалить точку прерывания?
© 2017, Серебренников Сергей Александрович 4916 69
Рекомендуем курсы ПК и ППК для учителей
Похожие файлы
Вебинар для учителей
Свидетельство об участии БЕСПЛАТНО!
Полезное для учителя
Реализация образовательных программ осуществляется с применением исключительно электронного обучения и ДОТ
