14 Двигатель внутреннего сгорания.

Категория: Физика

Нажмите, чтобы узнать подробности

Рекомендуется использовать для проверки домашнего задания.

Просмотр содержимого документа
«14 Двигатель внутреннего сгорания.»


Физика 8 класс

14. ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ

Вариант 1

I (1) Горючая смесь, поступающая и цилиндр двигателя авто­мобиля, состоит из ...

  1. различных видов жидкого топлива.

  2. распыленного керосина с воздухом.

  3. воздуха и паров бензина.

  4. масла и бензина.

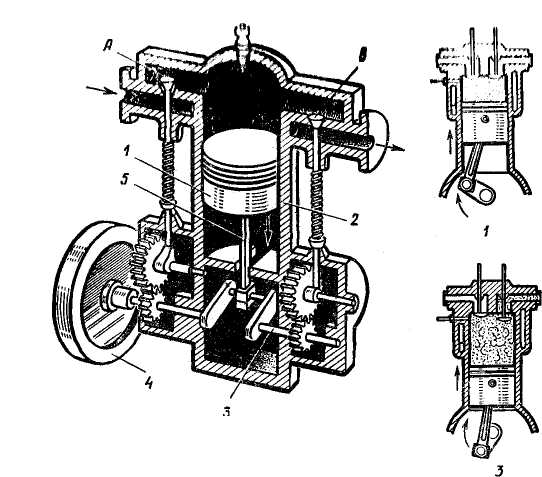

Рассмотрите разрез двигателя внутреннего сгорания, изобра­женного на рисунке и дополните следующие предложения.

II (3) При первом такте поршень движется …, 1. вверх... закрыт...открыт клапан А ..., а клапан Б … 2. вверх... закрыт... закрыт

III (3) При втором такте поршень движется …,

клапан А ..., а клапан Б … 3. вниз... открыт... закрыт

IV (3) При третьем такте поршень движется …, 4. вниз... закрыт… открыт

клапан А ..., а клапан Б …

V (3) При четвертом такте поршень движется …, 5. вниз... закрыт... закрыт
клапан А ..., а клапан Б …


Что происходит с горючей смесью и газом, образовавшимися от сгорания этой смеси, при ...

VI (2) первом такте? 1. Горючая смесь сжимается.

2. Газ, образовавшийся при сгорании го-

VII (2) втором такте? рючей смеси, удаляется из цилиндра.

3. Сгорание горючей смеси и расширение

VIII (2) третьем такте? газов, получившихся при сгорании.

  1. Горючая смесь всасывается в цилиндр.


IX (2) четвертом такте?

Физика 8 класс

14. ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ

Вариант 2

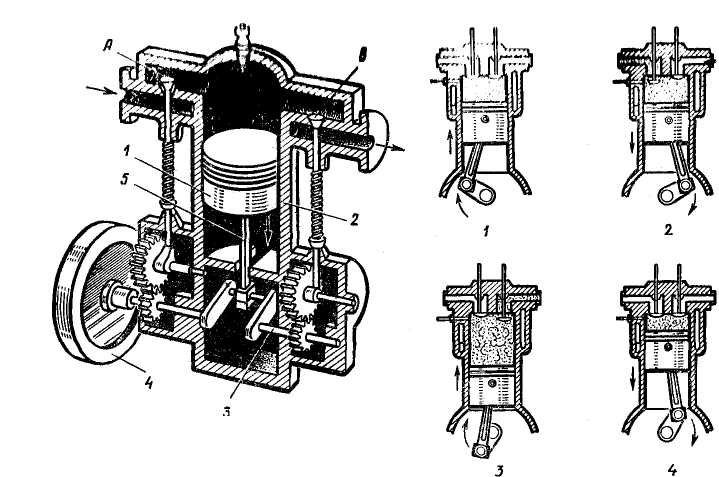

На рисунке 1 изображен разрез двигателя внутреннего сго­рания. Каким номером обозначен ...

I (1) поршень? 1. Один.

II (1) цилиндр? 2. Два.

III (1) шатун? 3. Три.

IV (1) коленчатый вал? 4. Четыре.
V (1) маховое колесо? 5. Пять.



Рис 1


На рисунке 2 показаны различные положения

частей че­тырехтактного двигателя

внутреннего сгорания. Какое из них ...

VI (4) рабочий ход? 1. Рисунок 1.

  1. (4) выпуск? 2. Рисунок 2.

  2. (4) впуск? 3. Рисунок 3.
    IX (4) сжатие? 4. Рисунок 4.










Рис 2




















Физика 8 класс

14. ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ

Вариант З

Какое устройство в бензиновом двигателе внутреннего сгора­ния выполняет ...

I (1) зажигание горючей смеси? 1. Карбюратор.

2. Свеча.

II (1) приготовление горючей смеси? 3. Маховое колесо.

4. Кулачки, насаженные на

III (1) выход двигателя из мертвых точек? распределительный вал.

IV (1) открывание клапанов?

На рисунке изображены различные положения частей четырехтактного двигателя внутреннего сгорания во время рабо­ты. Определите по расположению взаимодействующих частей, какое из них ...

V (4) третий такт? 1. Рисунок 1.

VI (4) четвертый такт? 2. Рисунок 2.

  1. (4) первый такт? 3. Рисунок 3.

  2. (4) второй такт? 4. Рисунок 4.

















IX (1) Каков приблизительно КПД двигателей внутреннего сго­рания?

1. 7—15%. 2. 20 — 40%. 3. 40 — 50%. 4. 50 — 60%.










Физика 8 класс

14. ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ

Вариант 4

I (1) Двигатель внутреннего сгорания работает на ...

1. нефти. 2. каменном угле. 3. торфе и дровах. 4. бензине.


Изменяется ли во время рабочего хода ...

II (1) температура газа? 1. Не изменяется.

III (1) внутренняя энергия газа? 2. Уменьшается.

3. Увеличивается.

IV (1) давление газа?

В каком направлении должен двигаться поршень (см. рис. 104) и каково должно быть положение клапанов во время ...

V (4) такта впуска? 1. Поршень движется вниз, оба клапана закрыты.


VI (4) такта сжатия? 2. Поршень движется вниз, впускной клапан открыт,

впускной закрыт.

VII (4) рабочего хода? 3. Поршень движется вверх, впускной

клапан закрыт, выпускной открыт.

VIII (4) выпуска? 4. Поршень движется вверх, оба клапана закрыты.












IX (1) Тактом называют ход поршня ..., что соответствует по­вороту коленчатого вала на ...

  1. в обе стороны... пол-оборота.

  2. в одну сторону... полный оборот.

  3. в одну сторону... пол-оборота.

  4. в обе стороны... полный оборот.
