3D-проектирование в Google SketchUp

Google SketchUp

Автор: учитель информатики

Приходько М.С.

Гимназия РУТ(МИИТ)

Г.Москва

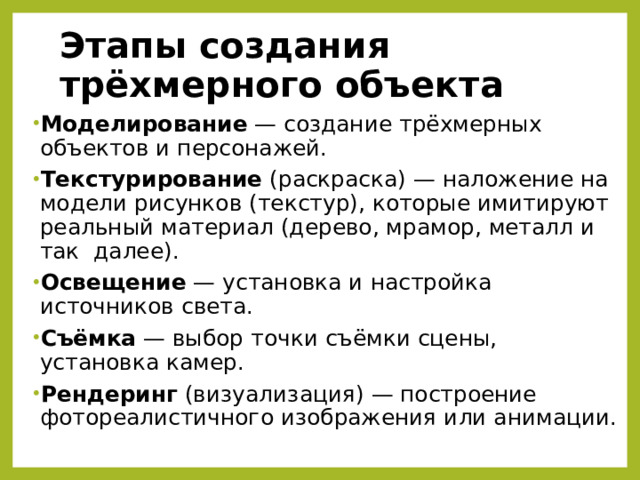

Этапы создания трёхмерного объекта

• Моделирование  — создание трёхмерных объектов и персонажей.
• Текстурирование (раскраска) — наложение на модели рисунков (текстур), которые имитируют реальный материал (дерево, мрамор, металл и так  далее).
• Освещение  — установка и настройка источников света.
• Съёмка  — выбор точки съёмки сцены, установка камер.
• Рендеринг (визуализация) — построение фотореалистичного изображения или анимации.

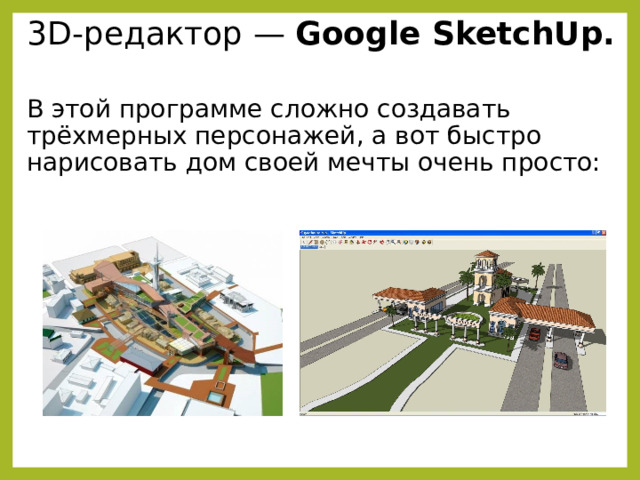

3D-редактор — Google SketchUp.

В этой программе сложно создавать трёхмерных персонажей, а вот быстро нарисовать дом своей мечты очень просто:

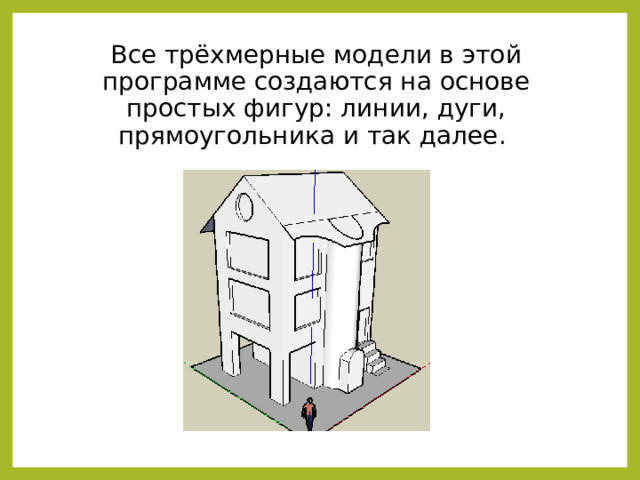

Все трёхмерные модели в этой программе создаются на основе простых фигур: линии, дуги, прямоугольника и так далее.

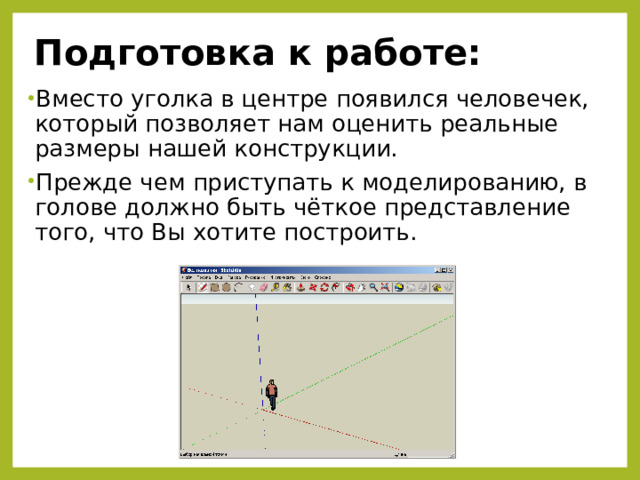

Подготовка к работе:

• Вместо уголка в центре появился человечек, который позволяет нам оценить реальные размеры нашей конструкции.
• Прежде чем приступать к моделированию, в голове должно быть чёткое представление того, что Вы хотите построить.

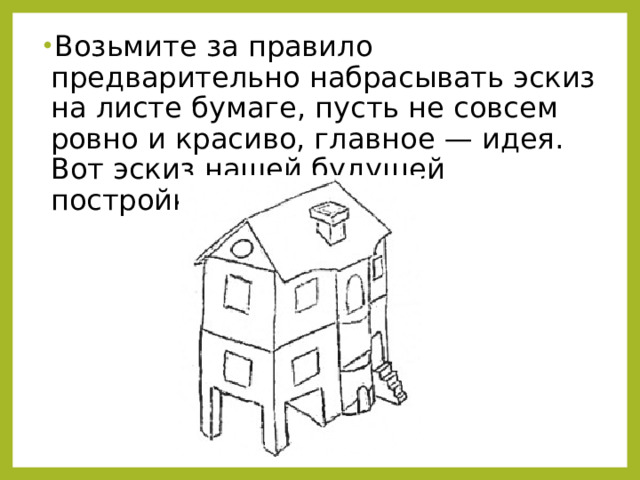

• Возьмите за правило предварительно набрасывать эскиз на листе бумаге, пусть не совсем ровно и красиво, главное — идея. Вот эскиз нашей будущей постройки:

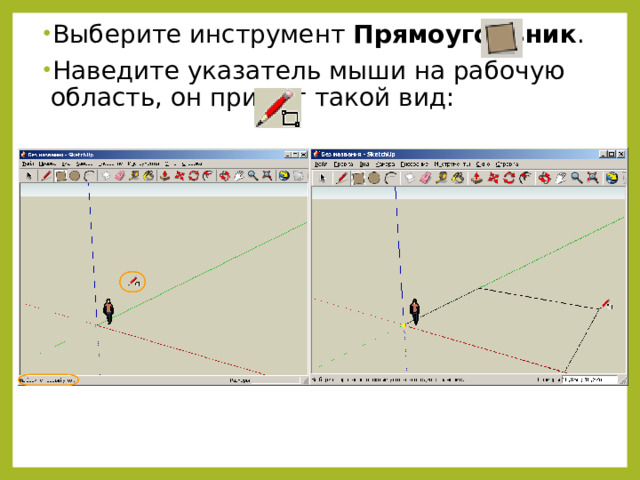

• Выберите инструмент Прямоугольник .
• Наведите указатель мыши на рабочую область, он примет такой вид:

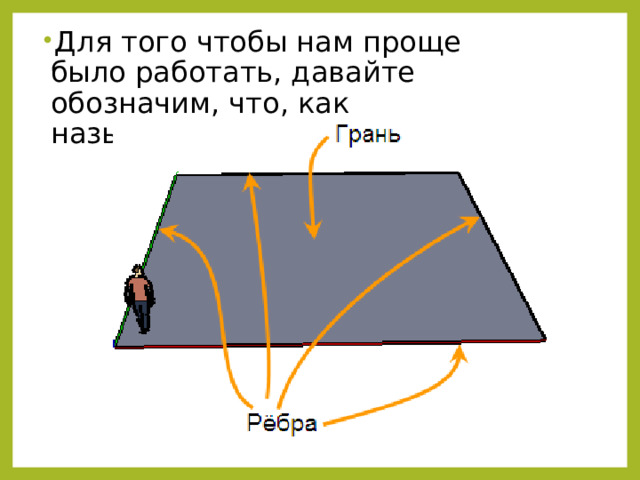

• Для того чтобы нам проще было работать, давайте обозначим, что, как называется:

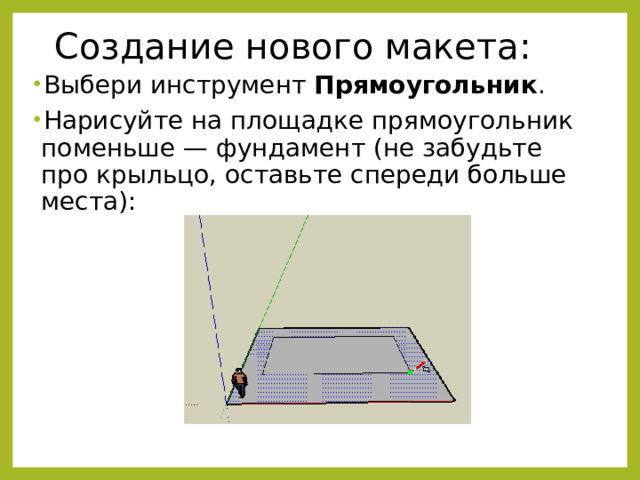

Создание нового макета:

• Выбери инструмент Прямоугольник .
• Нарисуйте на площадке прямоугольник поменьше — фундамент (не забудьте про крыльцо, оставьте спереди больше места):

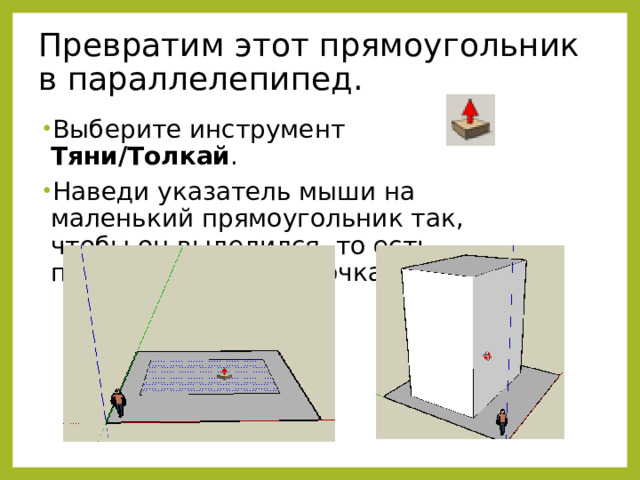

Превратим этот прямоугольник в параллелепипед.

• Выберите инструмент Тяни/Толкай .
• Наведи указатель мыши на маленький прямоугольник так, чтобы он выделился, то есть покрылся мелкими точками:

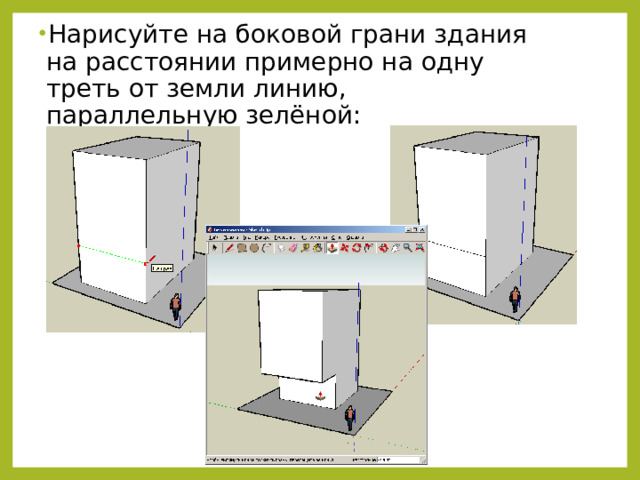

• Нарисуйте на боковой грани здания на расстоянии примерно на одну треть от земли линию, параллельную зелёной:

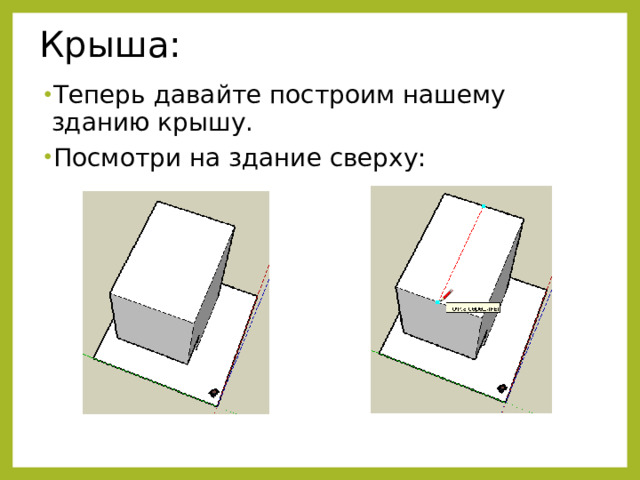

Крыша:

• Теперь давайте построим нашему зданию крышу.
• Посмотри на здание сверху:

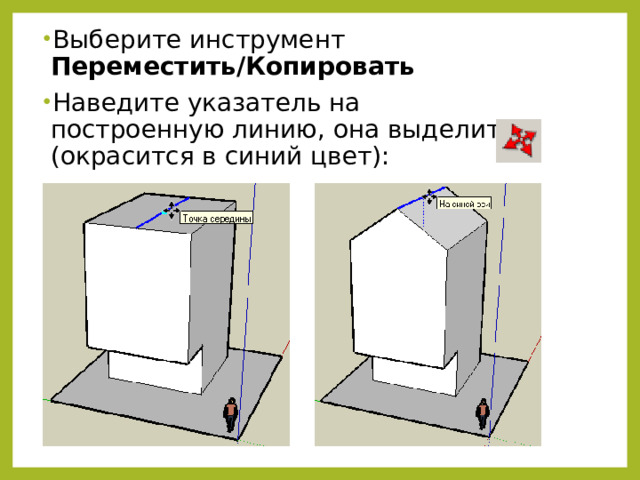

• Выберите инструмент Переместить/Копировать
• Наведите указатель на построенную линию, она выделится (окрасится в синий цвет):

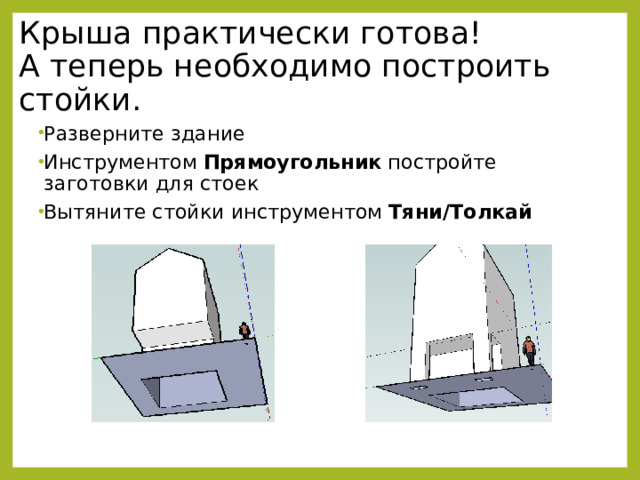

Крыша практически готова! А теперь необходимо построить стойки.

• Разверните здание
• Инструментом Прямоугольник постройте заготовки для стоек
• Вытяните стойки инструментом Тяни/Толкай

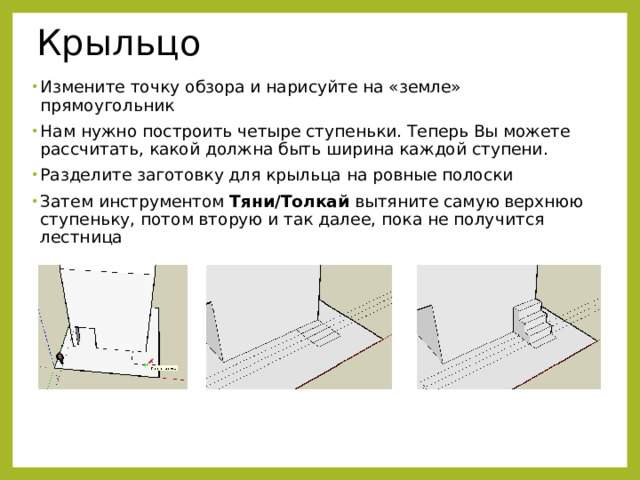

Крыльцо

• Измените точку обзора и нарисуйте на «земле» прямоугольник
• Нам нужно построить четыре ступеньки. Теперь Вы можете рассчитать, какой должна быть ширина каждой ступени.
• Разделите заготовку для крыльца на ровные полоски
• Затем инструментом Тяни/Толкай вытяните самую верхнюю ступеньку, потом вторую и так далее, пока не получится лестница

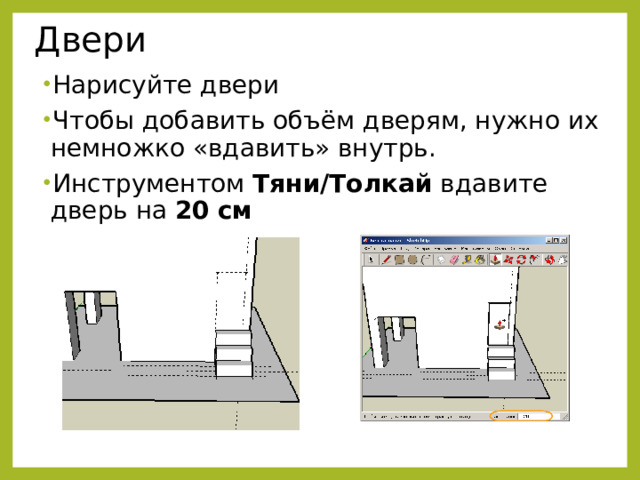

Двери

• Нарисуйте двери
• Чтобы добавить объём дверям, нужно их немножко «вдавить» внутрь.
• Инструментом Тяни/Толкай вдавите дверь на 20   см

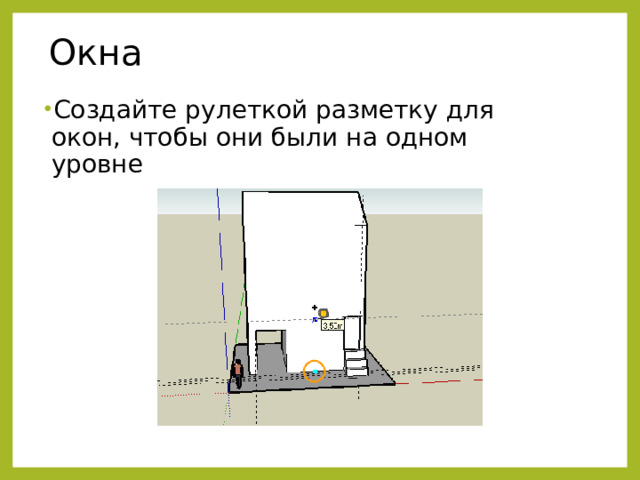

Окна

• Создайте рулеткой разметку для окон, чтобы они были на одном уровне

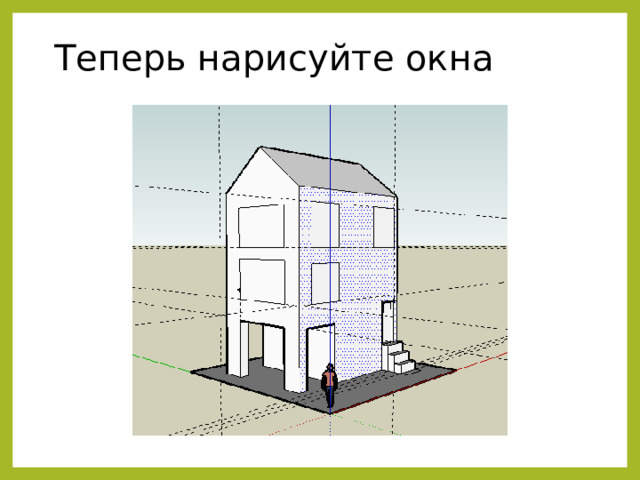

Теперь нарисуйте окна

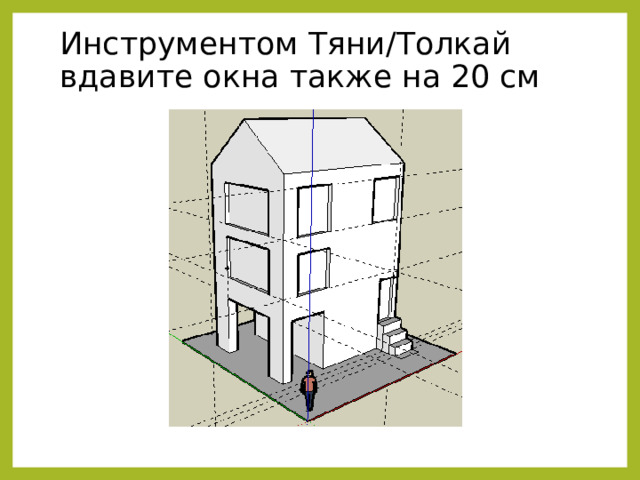

Инструментом Тяни/Толкай вдавите окна также на 20 см

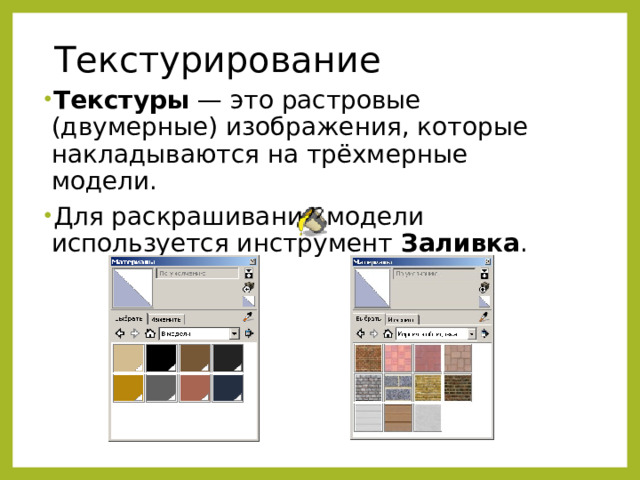

Текстурирование

• Текстуры  — это растровые (двумерные) изображения, которые накладываются на трёхмерные модели.
• Для раскрашивания модели используется инструмент Заливка .

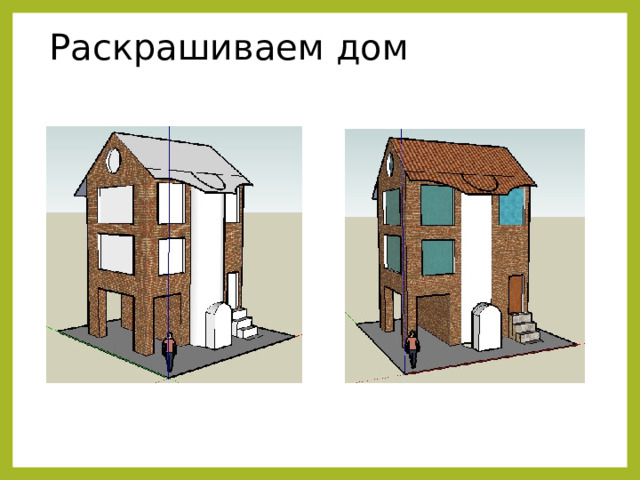

Раскрашиваем дом

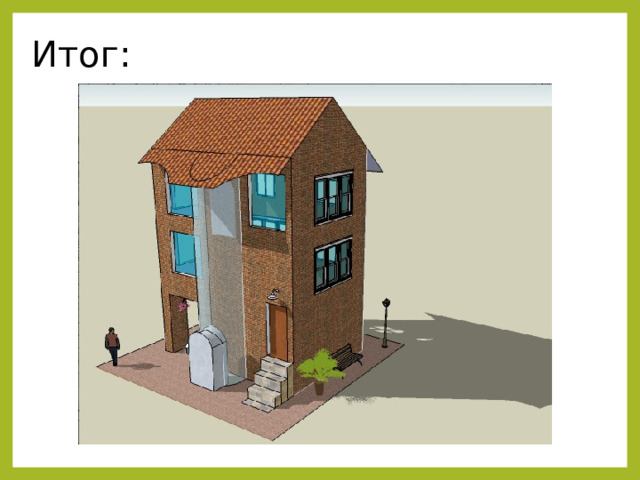

Итог:
