Тема: Стандарты времени и частоты. Частотомеры.

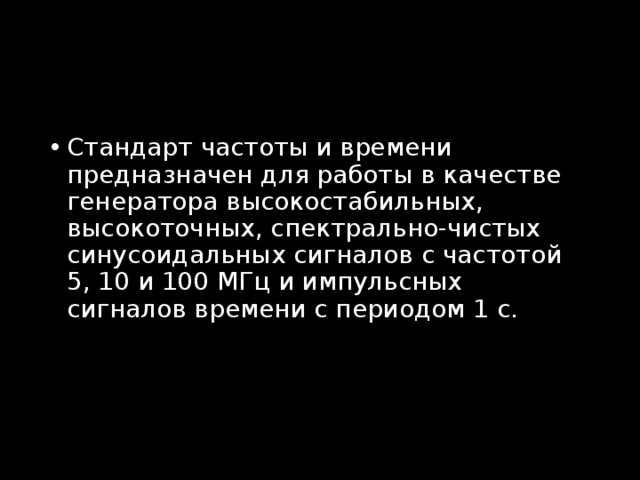

• Стандарт частоты и времени предназначен для работы в качестве генератора высокостабильных, высокоточных, спектрально-чистых синусоидальных сигналов с частотой 5, 10 и 100 МГц и импульсных сигналов времени с периодом 1 с.

• Частотомер — измерительный прибор для определения частоты периодического процесса или частот гармонических составляющих спектра сигнала.

• НАЗНАЧЕНИЕ:  обслуживание, регулировка и диагностика радиоэлектронного оборудования различного назначения, контроль работы радиосистем и технологических процессов

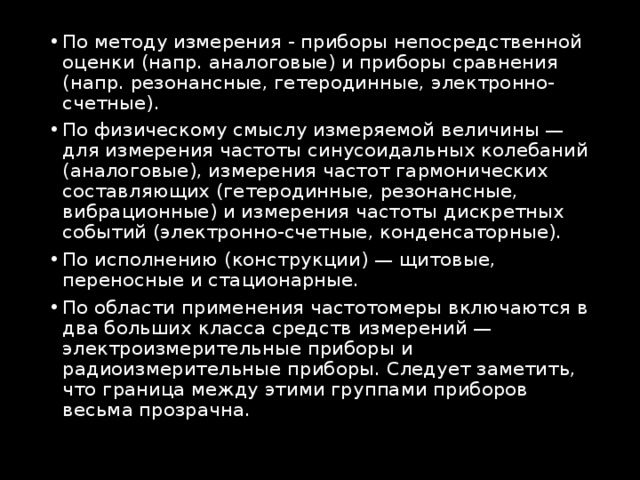

• По методу измерения - приборы непосредственной оценки (напр. аналоговые) и приборы сравнения (напр. резонансные, гетеродинные, электронно-счетные).
• По физическому смыслу измеряемой величины — для измерения частоты синусоидальных колебаний (аналоговые), измерения частот гармонических составляющих (гетеродинные, резонансные, вибрационные) и измерения частоты дискретных событий (электронно-счетные, конденсаторные).
• По исполнению (конструкции) — щитовые, переносные и стационарные.
• По области применения частотомеры включаются в два больших класса средств измерений — электроизмерительные приборы и радиоизмерительные приборы. Следует заметить, что граница между этими группами приборов весьма прозрачна.

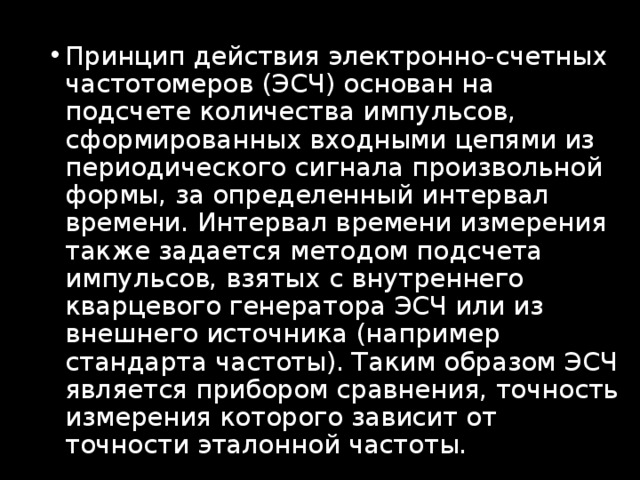

• Принцип действия электронно-счетных частотомеров (ЭСЧ) основан на подсчете количества импульсов, сформированных входными цепями из периодического сигнала произвольной формы, за определенный интервал времени. Интервал времени измерения также задается методом подсчета импульсов, взятых с внутреннего кварцевого генератора ЭСЧ или из внешнего источника (например стандарта частоты). Таким образом ЭСЧ является прибором сравнения, точность измерения которого зависит от точности эталонной частоты.

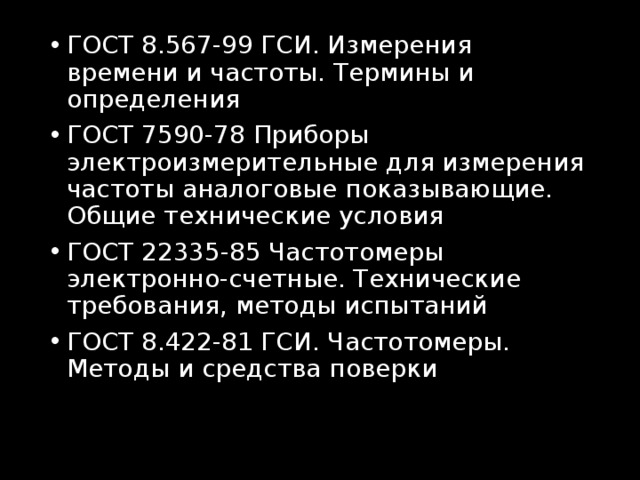

• ГОСТ 8.567-99 ГСИ. Измерения времени и частоты. Термины и определения
• ГОСТ 7590-78 Приборы электроизмерительные для измерения частоты аналоговые показывающие. Общие технические условия
• ГОСТ 22335-85 Частотомеры электронно-счетные. Технические требования, методы испытаний
• ГОСТ 8.422-81 ГСИ. Частотомеры. Методы и средства поверки

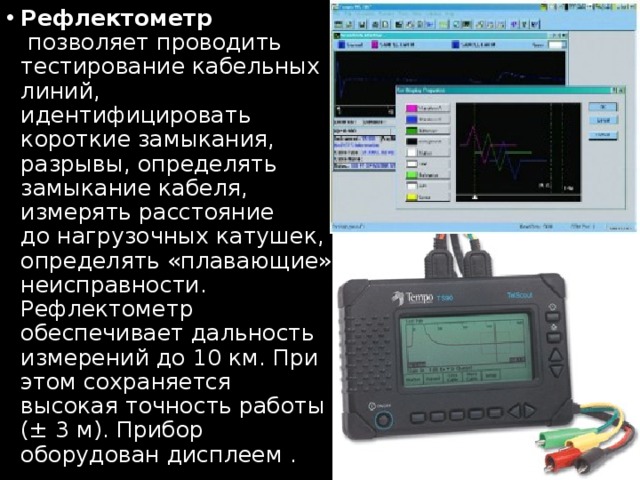

• Рефлектометр  позволяет проводить тестирование кабельных линий, идентифицировать короткие замыкания, разрывы, определять замыкание кабеля, измерять расстояние до нагрузочных катушек, определять «плавающие» неисправности. Рефлектометр обеспечивает дальность измерений до 10 км. При этом сохраняется высокая точность работы (± 3 м). Прибор оборудован дисплеем .

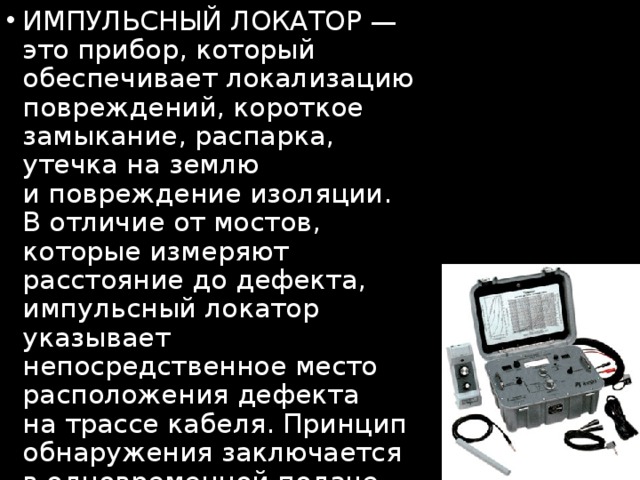

• ИМПУЛЬСНЫЙ ЛОКАТОР  — это прибор, который обеспечивает локализацию повреждений, короткое замыкание, распарка, утечка на землю и повреждение изоляции. В отличие от мостов, которые измеряют расстояние до дефекта, импульсный локатор указывает непосредственное место расположения дефекта на трассе кабеля. Принцип обнаружения заключается в одновременной подаче коротких высоковольтных, слаботочных импульсов и тонального сигнала  на кабель.
