Дефектация коленчатого вала двигателя

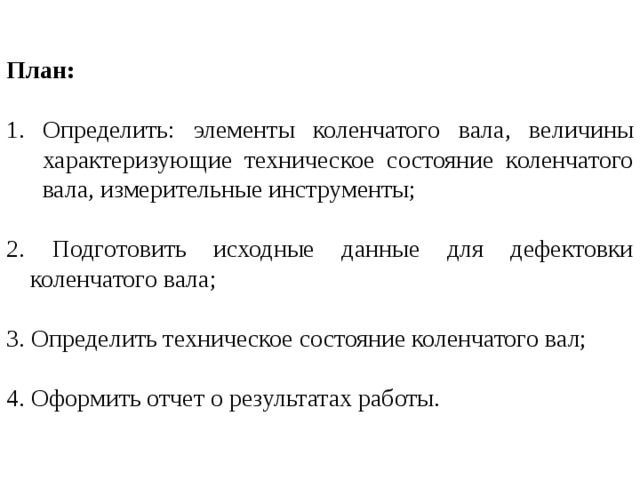

План:

• Определить: элементы коленчатого вала, величины характеризующие техническое состояние коленчатого вала, измерительные инструменты;

2. Подготовить исходные данные для дефектовки коленчатого вала;

3. Определить техническое состояние коленчатого вал;

4. Оформить отчет о результатах работы.

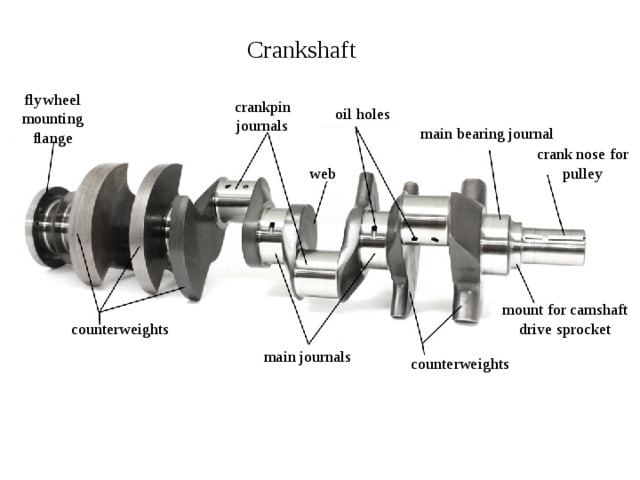

Коленчатый вал

Crankshaft

flywheel mounting flange

crankpin journals

oil holes

main bearing journal

crank nose for pulley

web

mount for camshaft drive sprocket

counterweights

main journals

counterweights

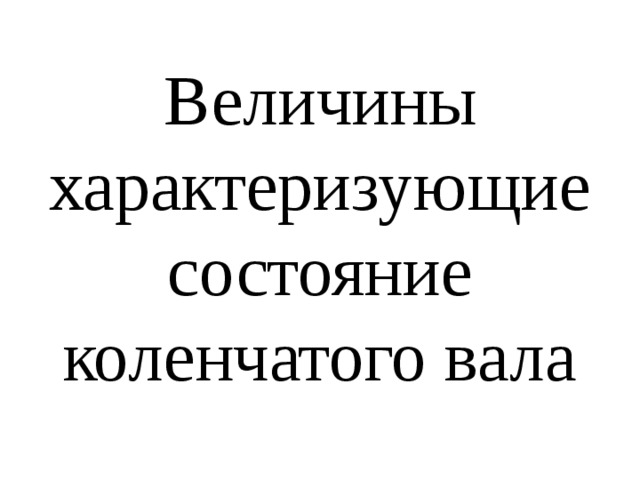

Величины характеризующие состояние коленчатого вала

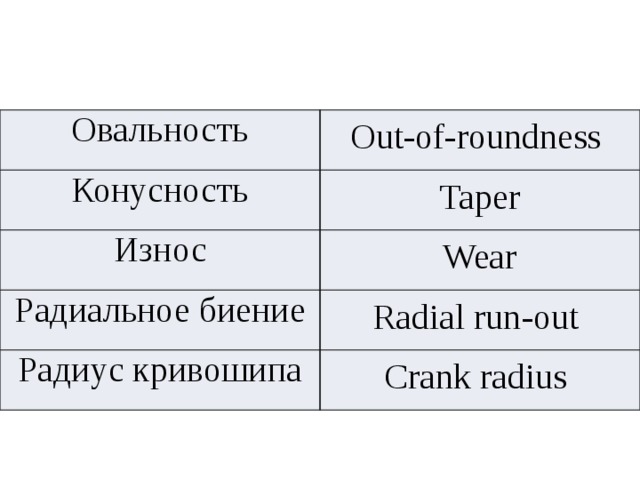

Out-of-roundness

Овальность

Конусность

Износ

Радиальное биение

Радиус кривошипа

Taper

Wear

Radial run-out

Crank radius

Измерительные инструменты

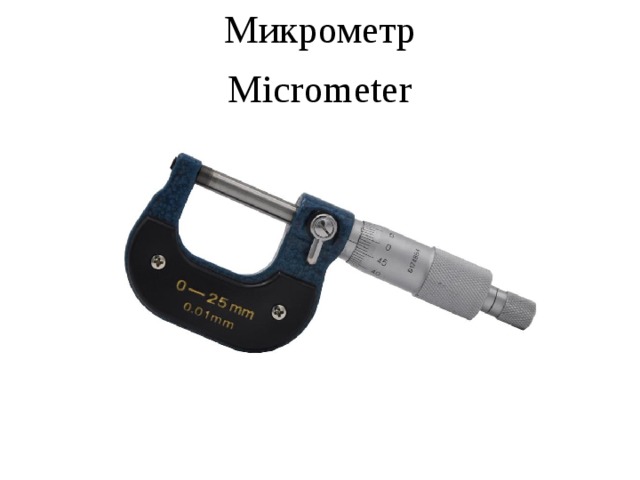

Микрометр

Micrometer

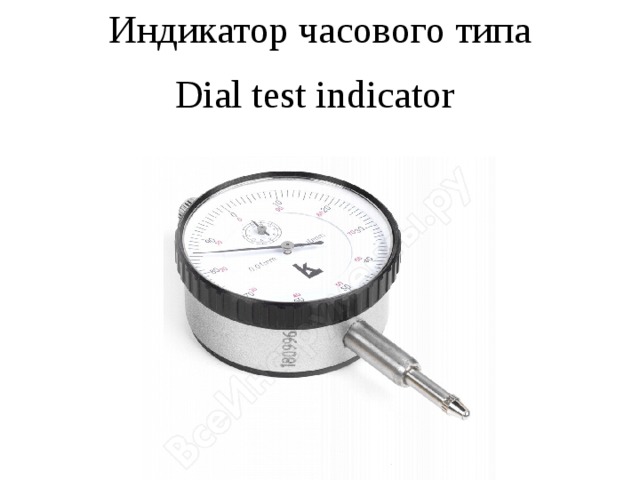

Индикатор часового типа

Dial test indicator

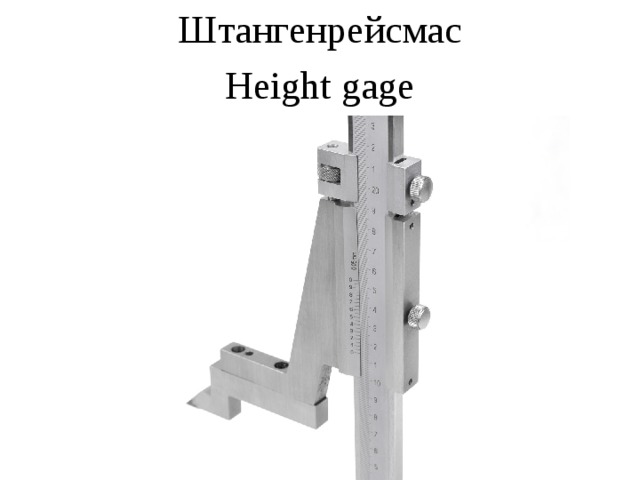

Штангенрейсмас

Height gage

Измерение радиуса кривошипа

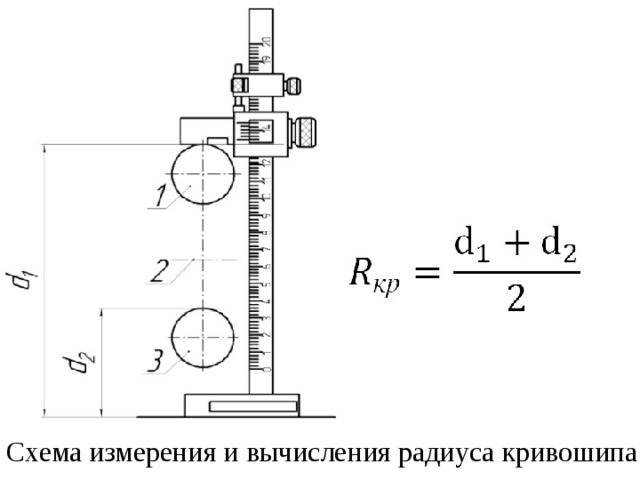

Схема измерения и вычисления радиуса кривошипа

Определение радиального биения коленчатого вала

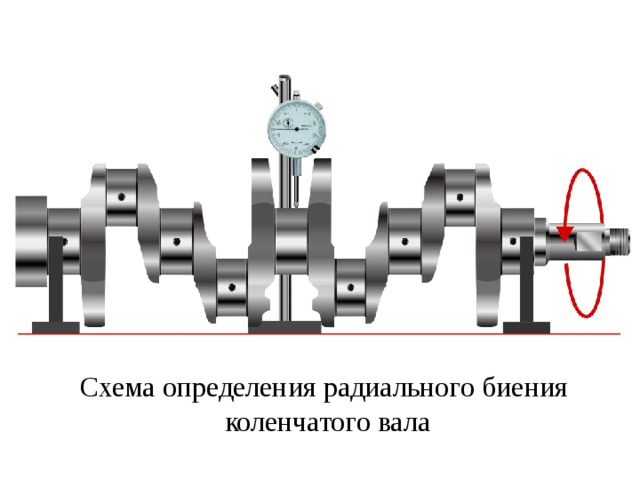

Схема определения радиального биения

коленчатого вала

Измерение шеек коленчатого вала

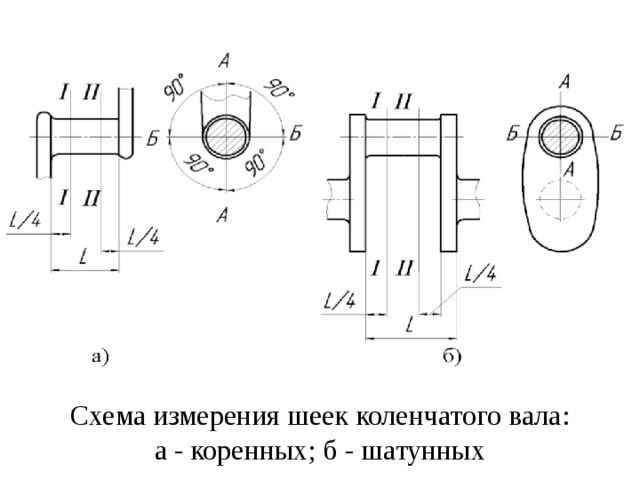

Схема измерения шеек коленчатого вала:

а - коренных; б - шатунных

Расчет величины общего износа и нецилиндричности

Рассчитать величину общего износа (Иобщ) для всех шеек, мм:

И общ = d н - d изм ,

где d н - диаметр шейки до начала эксплуатации;

d изм - измеренный минимальный диаметр шейки.

Рассчитать нецилиндричность (овальность и конусность), мм:

Δ ов = d AA - d ББ ;

Δ кон = d AAmax - d ББmin .

Worksheet 1. Measuring results of crankshaft juniors, out-of-roundness, taper and wear

Measuring detail

Measuring hoop

Main journal №1

Measuring surface

I-I

Diameter, d изм .

А-А

Б-Б

II-II

А-А

Б-Б

Out-of-roundness, mm

I-I

II-II

Taper, mm

А-А

Wear, mm

Б-Б

Cranking journal № 1

I-I

А-А

Б-Б

II-II

А-А

Б-Б

Out-of-roundness, mm

I-I

II-II

Taper, mm

А-А

Б-Б

Wear, mm

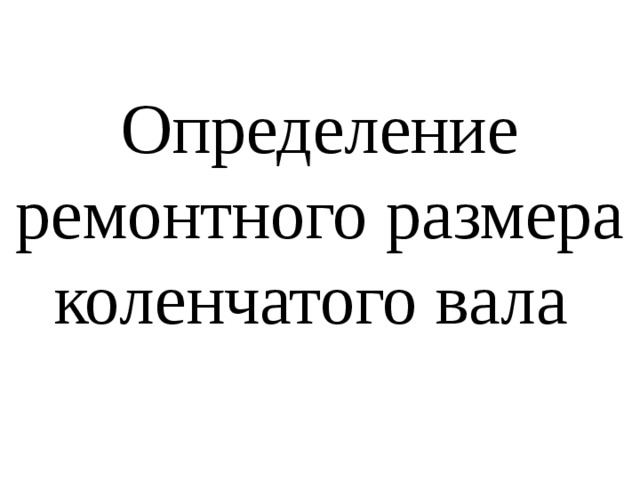

Определение ремонтного размера коленчатого вала

Схема определения ремонтного размера вала

Таблица 2 Алгоритм определения ремонтного размера

№

Условные обозначения

п/п

Единица измерения

1

2

Значение показателя

Величина общего износа шейки:

3

Величина одностороннего неравномерного износа:

мм

Расчетное

4

Принятое

Размер обработки коренной шейки (при износе в пределах РР):

мм

мм

Сравнить результаты расчета со значениями РР и выбрать ближайшее меньшее значение ремонтного размера из условия:

где β=0,6 – коэффициент неравномерности износа

мм

h- припуск на обработку при шлифовании

h= 0,05 – 0,08мм

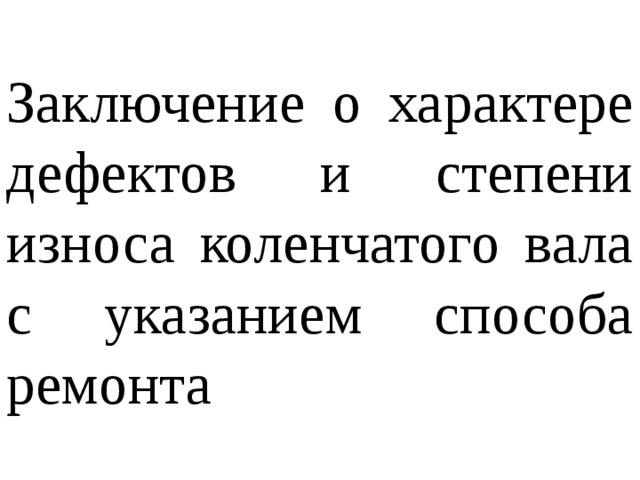

Заключение о характере дефектов и степени износа коленчатого вала с указанием способа ремонта

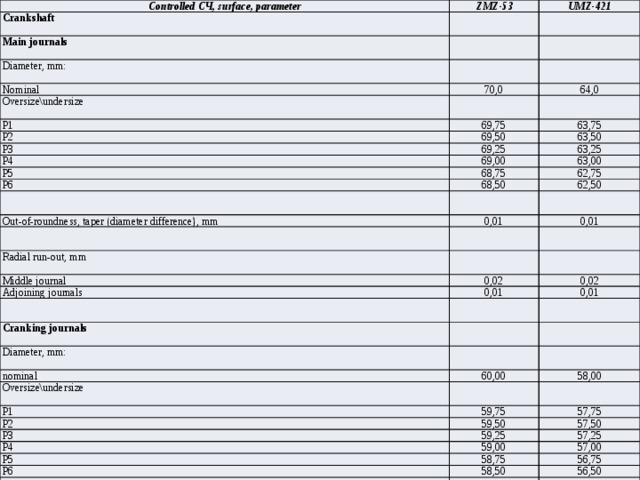

Controlled СЧ, surface, parameter

ZMZ-53

Crankshaft

UMZ-421

Main journals

Diameter, mm:

Nominal

70,0

Oversize\undersize

64,0

Р1

Р2

69,75

Р3

69,50

63,75

Р4

63,50

69,25

Р5

63,25

69,00

Р6

68,75

63,00

62,75

68,50

62,50

Out-of-roundness, taper (diameter difference), mm

0,01

Radial run-out, mm

0,01

Middle journal

Adjoining journals

0,02

0,02

0,01

0,01

Cranking journals

Diameter, mm:

nominal

Oversize\undersize

60,00

58,00

Р1

59,75

Р2

57,75

59,50

Р3

57,50

Р4

59,25

57,25

59,00

Р5

57,00

58,75

Р6

56,75

58,50

56,50

Out-of-roundness, taper (diameter difference), mm

0,01

0,01

Crank radius, mm

40,0

Radius deviations, mm

46,0

±0,05

±0,05
