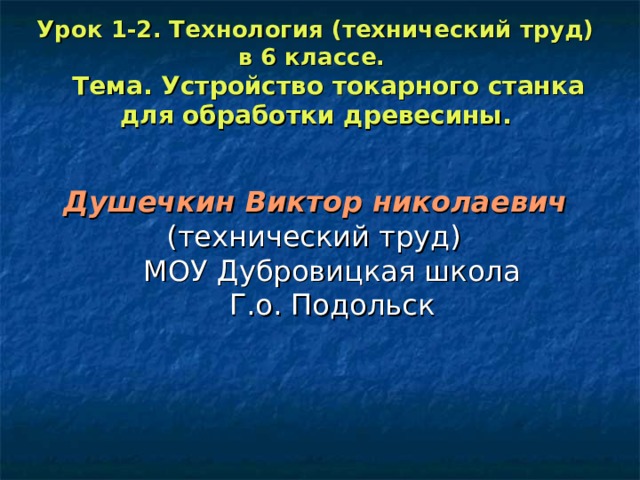

Урок 1-2. Технология (технический труд) в 6 классе. Тема. Устройство токарного станка для обработки древесины.

Душечкин Виктор николаевич (технический труд) МОУ Дубровицкая школа Г.о. Подольск

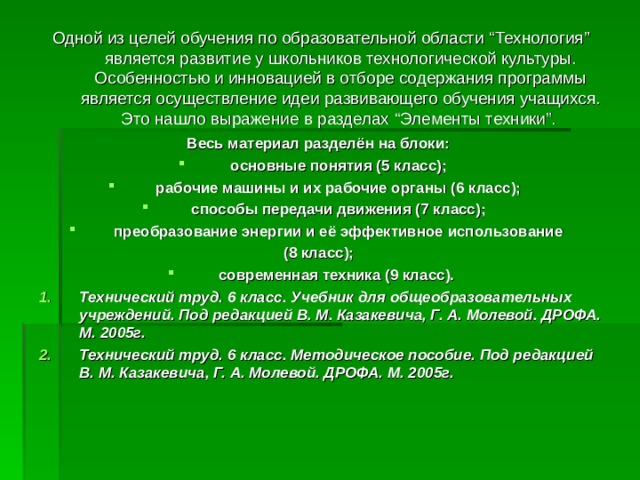

Одной из целей обучения по образовательной области “ Технология ” является развитие у школьников технологической культуры. Особенностью и инновацией в отборе содержания программы является осуществление идеи развивающего обучения учащихся. Это нашло выражение в разделах “ Элементы техники ” .

Весь материал разделён на блоки:

• основные понятия (5 класс);
• рабочие машины и их рабочие органы (6 класс);
• способы передачи движения (7 класс);
• преобразование энергии и её эффективное использование

(8 класс);

• современная техника (9 класс).

• Технический труд. 6 класс. Учебник для общеобразовательных учреждений. Под редакцией В. М. Казакевича, Г. А. Молевой. ДРОФА. М. 2005г.
• Технический труд. 6 класс. Методическое пособие. Под редакцией В. М. Казакевича, Г. А. Молевой. ДРОФА. М. 2005г.

Устройство токарного станка для точения древесины .

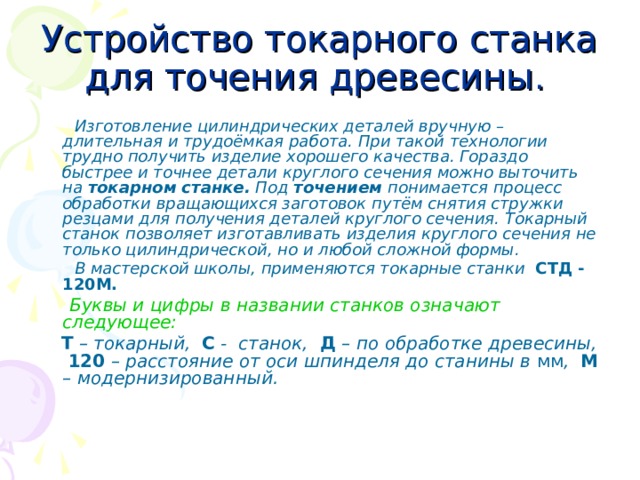

Изготовление цилиндрических деталей вручную – длительная и трудоёмкая работа. При такой технологии трудно получить изделие хорошего качества. Гораздо быстрее и точнее детали круглого сечения можно выточить на токарном станке. Под точением понимается процесс обработки вращающихся заготовок путём снятия стружки резцами для получения деталей круглого сечения. Токарный станок позволяет изготавливать изделия круглого сечения не только цилиндрической, но и любой сложной формы.

В мастерской школы, применяются токарные станки СТД - 120М.

Буквы и цифры в названии станков означают следующее:

Т – токарный, С - станок, Д – по обработке древесины, 120 – расстояние от оси шпинделя до станины в мм , М – модернизированный.

Токарный станок СТД – 120М.

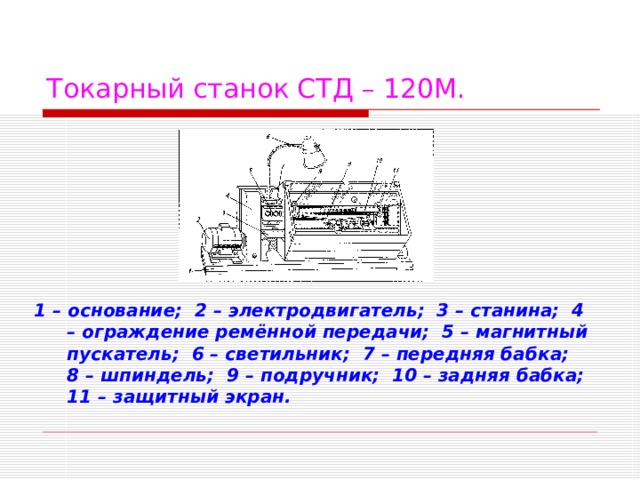

1 – основание; 2 – электродвигатель; 3 – станина; 4 – ограждение ремённой передачи; 5 – магнитный пускатель; 6 – светильник; 7 – передняя бабка; 8 – шпиндель; 9 – подручник; 10 – задняя бабка; 11 – защитный экран.

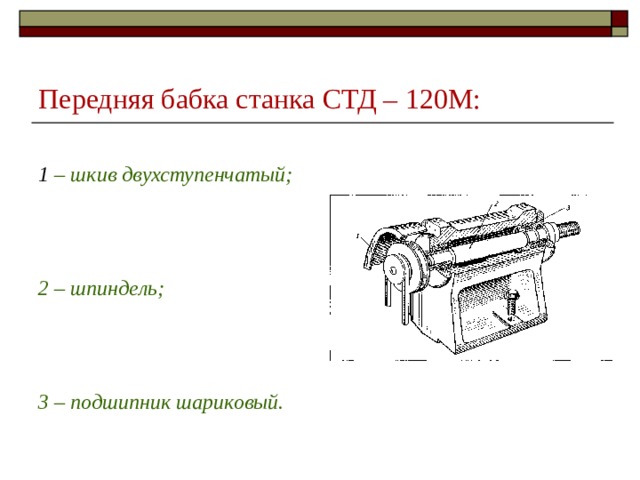

Передняя бабка станка СТД – 120М:

1 – шкив двухступенчатый;

2 – шпиндель;

3 – подшипник шариковый.

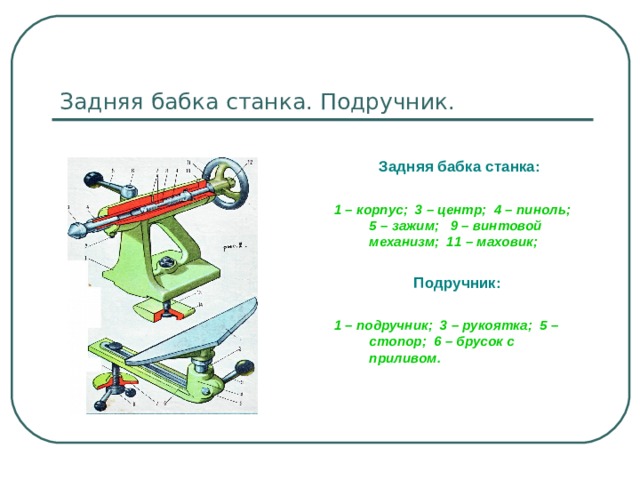

Задняя бабка станка. Подручник.

Задняя бабка станка:

1 – корпус; 3 – центр; 4 – пиноль; 5 – зажим; 9 – винтовой механизм; 11 – маховик;

Подручник:

1 – подручник; 3 – рукоятка; 5 – стопор; 6 – брусок с приливом.

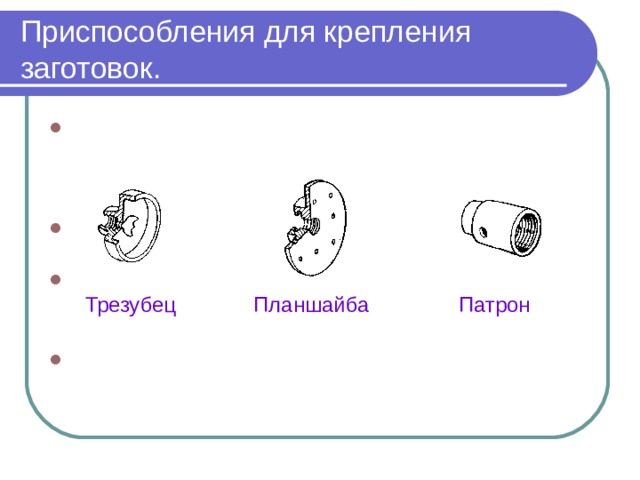

Приспособления для крепления заготовок.

• Трезубец Планшайба Патрон

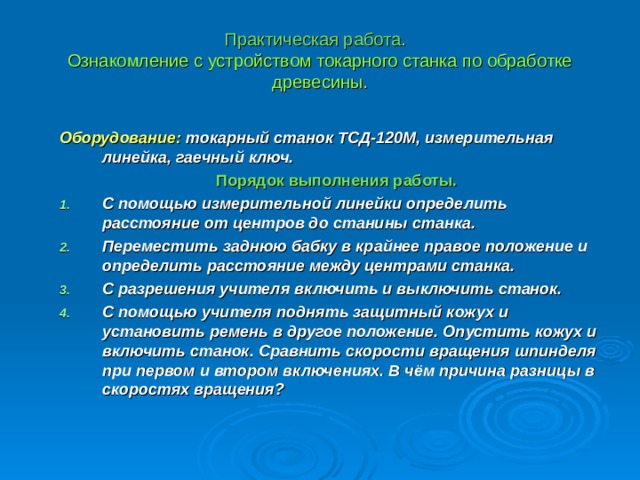

Практическая работа. Ознакомление с устройством токарного станка по обработке древесины.

Оборудование: токарный станок ТСД-120М, измерительная линейка, гаечный ключ.

Порядок выполнения работы.

• С помощью измерительной линейки определить расстояние от центров до станины станка.
• Переместить заднюю бабку в крайнее правое положение и определить расстояние между центрами станка.
• С разрешения учителя включить и выключить станок.
• С помощью учителя поднять защитный кожух и установить ремень в другое положение. Опустить кожух и включить станок. Сравнить скорости вращения шпинделя при первом и втором включениях. В чём причина разницы в скоростях вращения?

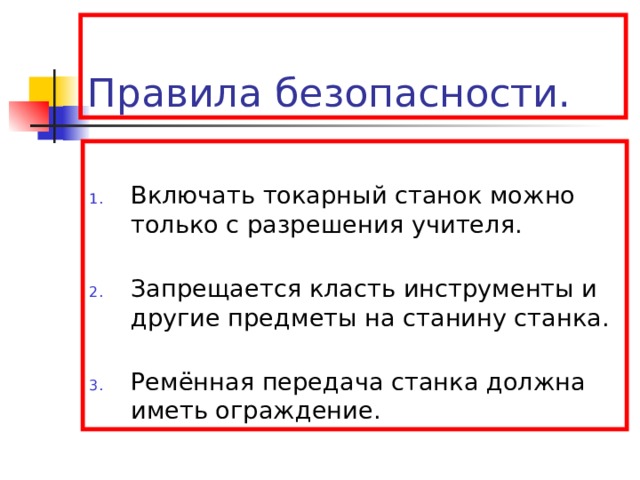

Правила безопасности.

• Включать токарный станок можно только с разрешения учителя.
• Запрещается класть инструменты и другие предметы на станину станка.
• Ремённая передача станка должна иметь ограждение.

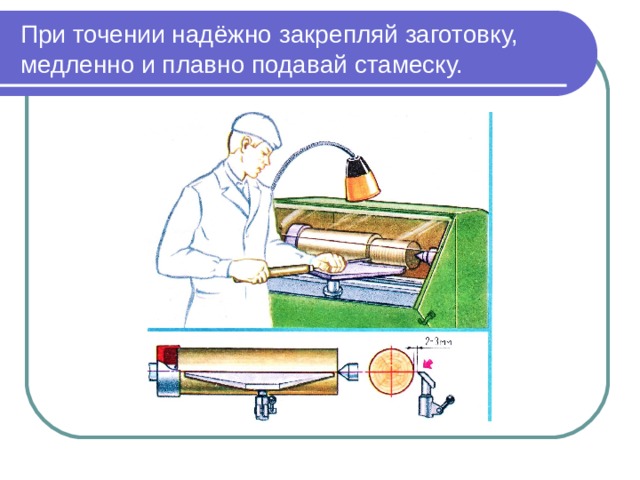

При точении надёжно закрепляй заготовку, медленно и плавно подавай стамеску.

Новые понятия

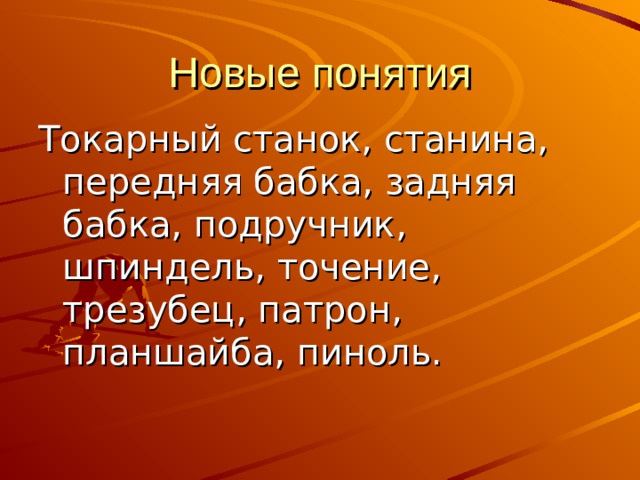

Токарный станок, станина, передняя бабка, задняя бабка, подручник, шпиндель, точение, трезубец, патрон, планшайба, пиноль.

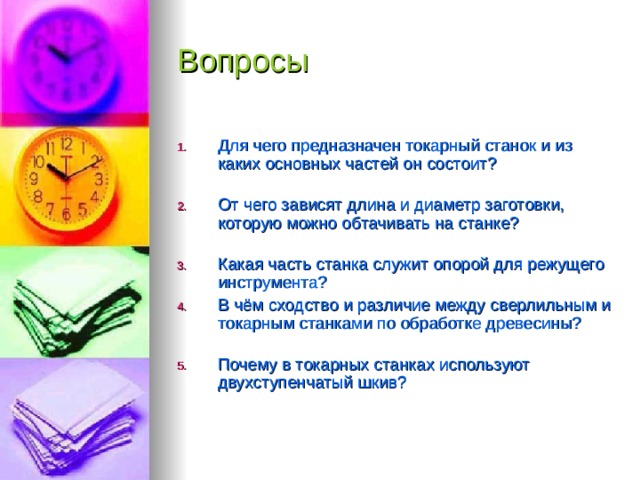

Вопросы

• Для чего предназначен токарный станок и из каких основных частей он состоит?
• От чего зависят длина и диаметр заготовки, которую можно обтачивать на станке?
• Какая часть станка служит опорой для режущего инструмента?
• В чём сходство и различие между сверлильным и токарным станками по обработке древесины?
• Почему в токарных станках используют двухступенчатый шкив?
