Электробезопасность

Электробезопасность Автор :студент гр.СТ-16 Шкарина М.В.

Основные понятия

• Электробезопасность - система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества

• Потребитель – организации всех форм собственности и организационно-правовых форм, индивидуальные предприниматели и граждане (владельцы электроустановок напряжением выше 1000 В), эксплуатирующие действующие электроустановки напряжением до 220 кВ включительно
• Электроустановка - совокупность аппаратов, машин, приспособлений, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенная для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования её в другой вид энергии.

Основные нормативные акты, устанавливающие требования электробезопасности.

• МПОТ (ПБ) ЭЭУ - Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. ПОТРМ-016-2001.Утверждены Министерством труда и социального развития РФ (постановление от 05.01.01 № 3) и Министерством энергетики РФ (приказ от 27.12.00 № 163). С изм. введённых в действие с 1 июля 2003 г.
• ПТЭЭП – Правила технической эксплуатации электроустановок потребителей. Приказ Минэнерго от 13.01.03 № 6.
• ПТЭ - Правила технической эксплуатации электрических станций и сетей. 15-е издание, переработанное и дополненное. Утверждены РАО «ЕЭС России» 24.08.95.
• ПУЭ - Правила устройства электроустановок. Утверждены Минтопэнерго РФ 06.10.99.
• Инструкция по применению и испытанию средств защиты, используемых в электроустановках. Приказ Минэнерго от 30.06.2003 г. № 261.

Опасные и вредные факторы, связанные с использованием электроэнергии.

• протекание электрического тока через организм человека;
• воздействие электрической дуги;
• воздействие биологически активного электрического поля;
• воздействие биологически активного магнитного поля;
• воздействие электростатического поля;
• воздействие электромагнитного излучения (ЭМИ).

Опасные последствия поражения электрическим током

Опасные и вредные последствия для человека проявляются в виде :

- электротравм,

- механических повреждений,

- профессиональных заболеваний.

Факторы опасного и вредного воздействия на человека, связанные с использованием электрической энергии

Электротравмы , локальные поражения тканей (металлизация кожи, электрические знаки и ожоги) и органов (резкие сокращения мышц, фибриляция сердца, электроофтальмия) являются результатом воздействия электрического тока или электрической дуги на человека.

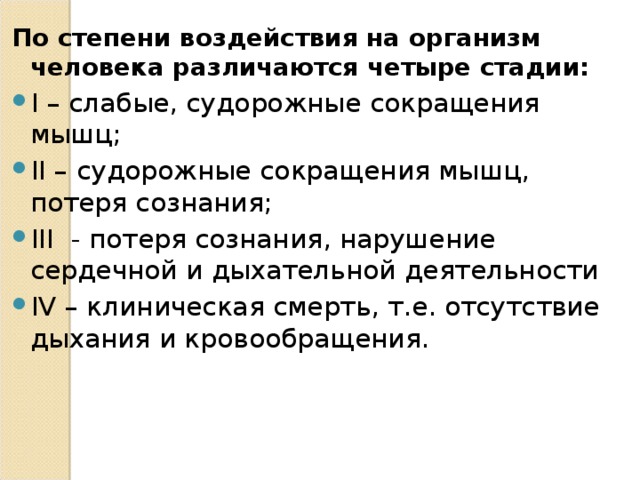

По степени воздействия на организм человека различаются четыре стадии:

• I – слабые, судорожные сокращения мышц;
• II – судорожные сокращения мышц, потеря сознания;
• III - потеря сознания, нарушение сердечной и дыхательной деятельности
• IV – клиническая смерть, т.е. отсутствие дыхания и кровообращения.

Механические повреждения , явившиеся следствием воздействия вредных факторов, связанных с использованием электрической энергии (падение с высоты, ушибы), также могут быть отнесены к электротравмам. Кроме того, электрический ток вызывает непроизвольное сокращение мышц (судороги), которое затрудняет освобождение человека от контакта с токоведущими частями.

Профессиональные заболевания проявляются, как правило, в нарушениях функционального состояния нервной и сердечно-сосудистой систем. У людей, работающих в зоне воздействия электрического и магнитного полей, электростатического поля, электромагнитных полей радиочастот, появляются раздражительность, головная боль, нарушение сна, снижение аппетита, нарушение репродуктивной функции и др. Следствием воздействия вредных факторов могут явиться болезни глаз или лейкемия (белокровие).

Профессиональные заболевания проявляются, как правило, в нарушениях функционального состояния нервной и сердечно-сосудистой систем. У людей, работающих в зоне воздействия электрического и магнитного полей, электростатического поля, электромагнитных полей радиочастот, появляются раздражительность, головная боль, нарушение сна, снижение аппетита, нарушение репродуктивной функции и др. Следствием воздействия вредных факторов могут явиться болезни глаз или лейкемия (белокровие).

Обязанности Потребителя по обеспечению электробезопасности.

содержание электроустановок в работоспособном состоянии, их эксплуатацию в соответствии с требованиями ПТЭЭП, МПОТ (ПБ) ЭЭУ, ПУЭ и других нормативно-технических документов;

-своевременное и качественное проведение технического обслуживания, планово-предупредительного ремонта, испытаний, модернизации и реконструкции электроустановок и электрооборудования;

-подбор электротехнического и электротехнологического персонала. Периодические медицинские осмотры работников, проведение инструктажей по безопасности труда, пожарной безопасности;

-обучение и проверку знаний электротехнического персонала и электротехнологического персонала;

-надёжность работы и безопасность эксплуатации электроустановок;

-соблюдение требований охраны труда электротехническим и электротехнологическим персоналом;

-охрану окружающей среды при эксплуатации электроустановок;

- учёт, анализ и расследование нарушений в работе электроустановок, несчастных случаев, связанных с эксплуатацией электроустановок, и принятие мер по устранению причин их возникновения;

-представление сообщений в органы госэнергонадзора об авариях, смертельных, тяжелых и групповых несчастных случаях, связанных с эксплуатацией электроустановок;

-разработку должностных и производственных инструкций по охране труда для электротехнического персонала;

-укомплектование электроустановок защитными средствами, средствами пожаротушения и инструментом;

-учёт, рациональное расходование электрической энергии и проведение мероприятий по энергосбережению;

-проведение необходимых испытаний электрооборудования, эксплуатацию устройств молниезащиты, измерительных приборов и средств учёта электрической энергии;

-выполнение предписаний органов государственного энергетического надзора.

Порядок назначения лиц, ответственных за электрохозяйство

• Для непосредственного выполнения обязанностей по организации эксплуатации электроустановок руководитель Потребителя (кроме граждан – владельцев электроустановок напряжением выше 1000 В) назначает ответственного за электрохозяйство организации и его заместителя.
• У Потребителей, установленная мощность электроустановок которых не превышает 10 кВА, работник, замещающий ответственного за электрохозяйство, может не назначаться.
• У потребителей, не занимающихся производственной деятельностью, руководитель Потребителя ответственность за безопасную эксплуатацию электроустановок может возложить на себя
• Ответственный за электрохозяйство и его заместитель назначаются из числа руководителей и специалистов Потребителя.
• Для непосредственного выполнения обязанностей по организации эксплуатации электроустановок руководитель Потребителя (кроме граждан – владельцев электроустановок напряжением выше 1000 В) назначает ответственного за электрохозяйство организации и его заместителя.
• У Потребителей, установленная мощность электроустановок которых не превышает 10 кВА, работник, замещающий ответственного за электрохозяйство, может не назначаться.
• У потребителей, не занимающихся производственной деятельностью, руководитель Потребителя ответственность за безопасную эксплуатацию электроустановок может возложить на себя
• Ответственный за электрохозяйство и его заместитель назначаются из числа руководителей и специалистов Потребителя.

Требования к персоналу, допускаемому к обслуживанию электроустановок

Согласно п.1.4.1 ПТЭЭП эксплуатацию электроустановок (ЭУ) должен осуществлять подготовленный электротехнический персонал.

Обслуживание электротехнологических установок (электросварка, электролиз, электротермия, и т.п.), а также сложного энергонасыщенного производственно-технологического оборудования, при работе которого требуется постоянное техническое обслуживание и регулировка электроаппаратуры, электроприводов, ручных электрических машин, переносных и передвижных электроприёмников, переносного электроинструмента, должен осуществлять электротехнологический персонал. Он должен иметь достаточные навыки и знания для безопасного выполнения работ и технического обслуживания закрепленной за ним установки.

Электротехнологический персонал производственных цехов и участков, не входящих в состав энергослужбы Потребителя, осуществляющий эксплуатацию электротехнологических установок и имеющий группу по электробезопасности II и выше, в своих правах и обязанностях приравнивается к электротехническому.

Руководители, в непосредственном подчинении которых находится электротехнологический персонал, должны иметь группу по электробезопасности не ниже, чем у подчиненного персонала(п. 1.4.3. ПТЭЭП).

Перечень должностей и профессий электротехнологического персонала, которым необходимо иметь соответствующую группу по электробезопасности, утверждает руководитель Потребителя.

Персонал, допущенный к эксплуатации и обслуживанию электроустановок, должен:

- иметь профессиональную подготовку, соответствующую характеру работы. При отсутствии профессиональной подготовки такие работники должны быть обучены (до допуска к самостоятельной работе) в специализированных центрах подготовки персонала;

- проходить медицинское освидетельствование. Состояние здоровья электротехнического персонала, обслуживающего электроустановки, определяется медицинским освидетельствованием при приёме на работу и затем проверяется периодически в сроки, установленные органами здравоохранения. Работники из электротехнического персонала не должны иметь увечий и болезней в стойкой форме, мешающих производственной работе;

- до допуска к самостоятельной работе пройти обучение приёмам освобождения пострадавшего от действия электрического тока и оказания первой помощи при несчастных случаях;

- пройти обучение на рабочем месте в объеме, необходимом для данной профессии (должности). Электротехнический персонал до допуска к самостоятельной работе или при переходе на другую работу (должность), а также при перерыве в работе свыше одного года, обязан пройти производственное обучение на рабочем месте. Программу производственного обучения составляет ответственный за электрохозяйство подразделения и утверждает ответственный за электрохозяйство предприятия;

- пройти проверку знаний МПОТ (ПБ) ЭЭУ, ПТЭЭП и других нормативно-технических документов (правил и инструкций по технической эксплуатации, пожарной безопасности, пользованию защитными средствами, устройства электроустановок) в пределах требований, предъявляемых к соответствующей должности или профессии. Ему должна быть присвоена соответствующая группа по электробезопасности и выдано удостоверение установленного образца;

- пройти стажировку на рабочем месте продолжительностью от 2 до 14 смен. Стажировка проводится под руководством ответственного обучающего работника и осуществляется по программам, разработанным для каждой должности (рабочего места) и утвержденными в установленном порядке. Допуск к стажировке оформляется соответствующим документом руководителя Потребителя;

- программа подготовки руководителей оперативного персонала, работников из числа оперативного, оперативно-ремонтного персонала ещё и дублирование;

- допуск к самостоятельной работе, оформленный соответствующим документом Потребителя.

Группы по электробезопасности электротехнического персонала и условия их присвоения

Присвоение группы по электробезопасности является необходимым условием для получения допуска к обслуживанию и эксплуатации действующих электроустановок.

Электротехнический персонал в организации подразделяется на следующие категории: административно-технический, оперативный, ремонтный, оперативно-ремонтный и электротехнологический персонал производственных цехов и участков.

Электротехническому персоналу, прошедшему медицинское освидетельствование, специальное обучение и проверку знаний, присваивается группа по электробезопасности (от II до V ) в зависимости от стажа работы в электроустановках, образования, теоретических знаний и практических навыков работы.

Требования к персоналу в отношении электробезопасности приведены в МПОТ (ПБ) ЭЭУ, Приложение 1.

Первоначально лицу электротехнического персонала может быть присвоена группа II . Присваивать группы по электробезопасности можно только последовательно, «перескакивать» через группу нельзя.

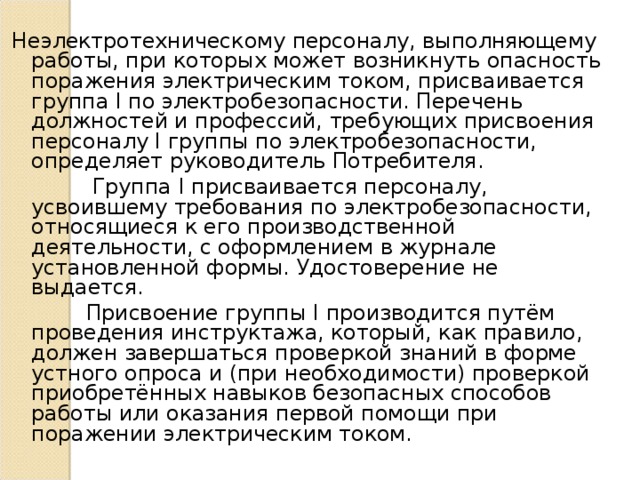

Неэлектротехническому персоналу, выполняющему работы, при которых может возникнуть опасность поражения электрическим током, присваивается группа I по электробезопасности. Перечень должностей и профессий, требующих присвоения персоналу I группы по электробезопасности, определяет руководитель Потребителя.

Группа I присваивается персоналу, усвоившему требования по электробезопасности, относящиеся к его производственной деятельности, с оформлением в журнале установленной формы. Удостоверение не выдается.

Присвоение группы I производится путём проведения инструктажа, который, как правило, должен завершаться проверкой знаний в форме устного опроса и (при необходимости) проверкой приобретённых навыков безопасных способов работы или оказания первой помощи при поражении электрическим током.

Средства защиты, применяемые в электроустановках

Средства защиты делятся на следующие классы:

- средства защиты от поражения электрическим током (электрозащитные средства). Из класса электрозащитных средств выделяются изолирующие электрозащитные средства, которые в свою очередь подразделяются на основные и дополнительные.

-средства защиты от электрических полей повышенной напряженности (коллективные и индивидуальные): защитное заземление, зануление, защитное отключение, применение низких напряжений, двойная изоляция, оградительное устройство, сигнализация, блокировка, знаки безопасности, плакаты;

-средства индивидуальной защиты: средства защиты головы (каски); глаз и лица (очки, щитки); органов дыхания (респираторы); рук (рукавицы, перчатки); средства, страхующие от падения (пояса, канаты).

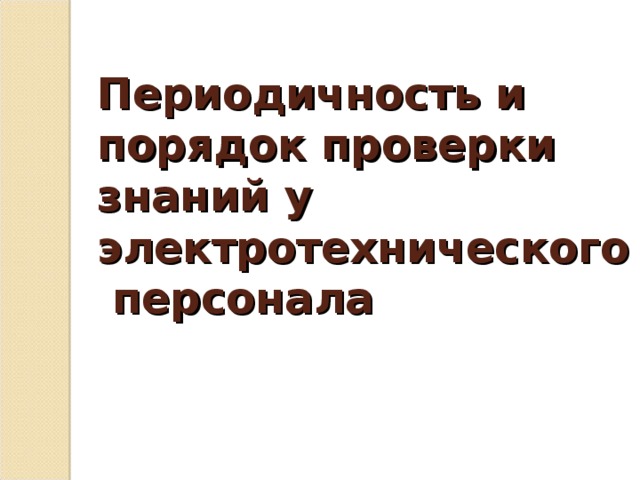

Периодичность и порядок проверки знаний у электротехнического персонала

• Руководитель Потребителя должен назначить приказом по организации комиссию в составе не менее пяти человек.
• Председатель комиссии должен иметь группу по электробезопасности V у Потребителей с электроустановками напряжением до и выше 1000 В и группу IV у Потребителей с электроустановками напряжением только до 1000 В.
• Все члены комиссии должны иметь группу по электробезопасности и пройти проверку знаний в комиссии органа госэнергонадзора.

Периодичность и порядок проверки знаний у электротехнического персонала

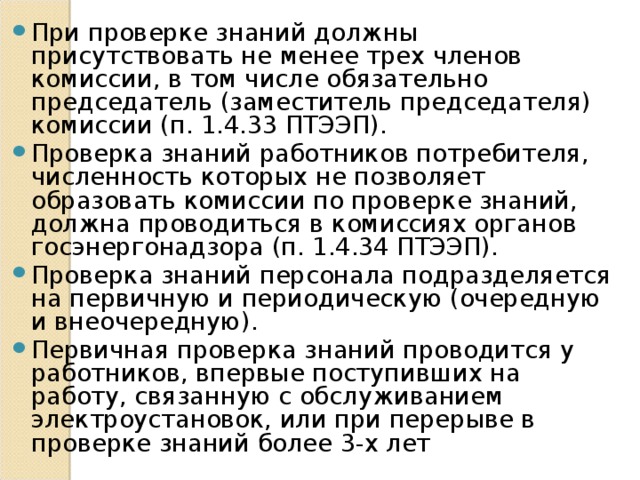

• При проверке знаний должны присутствовать не менее трех членов комиссии, в том числе обязательно председатель (заместитель председателя) комиссии (п. 1.4.33 ПТЭЭП).
• Проверка знаний работников потребителя, численность которых не позволяет образовать комиссии по проверке знаний, должна проводиться в комиссиях органов госэнергонадзора (п. 1.4.34 ПТЭЭП).
• Проверка знаний персонала подразделяется на первичную и периодическую (очередную и внеочередную).
• Первичная проверка знаний проводится у работников, впервые поступивших на работу, связанную с обслуживанием электроустановок, или при перерыве в проверке знаний более 3-х лет

Очередная проверка проводится в следующие сроки:

-для электротехнического персонала, непосредственно организующего и проводящего работы по обслуживанию действующих ЭУ или выполняющего в них наладочные, электромонтажные, ремонтные работы или профилактические испытания, а также для персонала, имеющего право выдачи нарядов, распоряжений, ведения оперативных переговоров, – 1 раз в год;

-для административно-технического персонала, не относящегося к предыдущей категории, а также для специалистов по охране труда, допущенных к инспектированию ЭУ, – 1 раз в 3 года

Внеочередная проверка знаний проводится независимо от срока проведения предыдущей проверки:

• -при введении в действие у Потребителя новых или переработанных норм и правил;
• -при установке нового оборудования, реконструкции или изменении главных электрических и технологических схем (необходимость внеочередной проверки в этом случае определяет технический руководитель);
• -при назначении или переводе на другую работу, если новые обязанности требуют дополнительных знаний норм и правил;
• -при нарушении работниками требований нормативных актов по охране труда;

• -по требованию органов государственного надзора;
• -по заключению комиссии, расследовавшей несчастные случаи с людьми или нарушения в работе энергетического объекта;
• -при повышении знаний на более высокую группу;
• -после получения неудовлетворительной оценки при проверке знаний;
• -при перерыве в работе в данной должности более 6 месяцев.
• Внеочередная проверка, проводимая по требованию органов государственного надзора и контроля, а также после происшедших аварий, инцидентов и несчастных случаев, не отменяет сроков очередной проверки по графику и может проводиться в комиссии органов энергонадзора.

Средства защиты, применяемые в электроустановках

Средства защиты делятся на следующие классы:

-средства защиты от поражения электрическим током (электрозащитные средства). Из класса электрозащитных средств выделяются изолирующие электрозащитные средства, которые в свою очередь подразделяются на основные и дополнительные .

-средства защиты от электрических полей повышенной напряженности (коллективные и индивидуальные) ;

-средства индивидуальной защиты.

Электрозащитные средства, применяемые в электроустановках

• изолирующие штанги;
• изолирующие и электроизмерительные клещи;
• указатели напряжения всех видов и классов;
• бесконтактные сигнализаторы наличия напряжения;
• изолированный инструмент;
• диэлектрические перчатки, боты и галоши, ковры, изолирующие подставки;
• защитные ограждения (щиты, ширмы, изолирующие накладки, колпаки);

• переносные заземления;
• устройства и приспособления для обеспечения безопасности труда при проведении испытаний и измерений в электроустановках (указатели напряжения для проверки совпадения фаз, устройства для прокола кабеля, указатели повреждения кабеля и т.п.);
• плакаты и знаки безопасности;
• прочие средства защиты, изолирующие устройства и приспособления для ремонтных работ под напряжением в электроустановках 110 кВ и выше).

Организационные мероприятия по обеспечению безопасного проведения работ в электроустановках.

• оформление работ нарядом-допуском, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации;
• допуск к работе - проводится после проверки подготовки рабочего места. Разрешение о допуске бригады к работе может быть передано персоналу, выполняющему подготовку рабочего места, лично, по телефону, радио, с нарочным или через оперативный персонал промежуточной подстанции;
• надзор во время работы (после допуска к работе). Надзор за соблюдением бригадой требований безопасности возлагается на производителя работ (наблюдающего). Не допускается наблюдающему совмещать надзор с выполнением какой-либо работы.
• оформление перерыва в работе, перевода на другое рабочее место, окончания работы.

Лица, ответственные за безопасное ведение работ в электроустановках

• выдающий наряд, отдающий распоряжение, утверждающий перечень работ, выполняемых в порядке текущей эксплуатации (назначается из лиц административно-технического персонала с группой допуска IV или V .
• ответственный руководитель работ (назначается из числа лиц административно-технического персонала, имеющих группу V . Назначается, как правило, при работах в электроустановках напряжением выше 1000 В. В электроустановках до 1000 В ответственный руководитель может не назначаться.
• допускающий (назначается из числа оперативного персонала с группой III или IV . Отвечает за правильность и достаточность принятых мер безопасности и соответствие их мерам, указанным в наряде, характеру и месту работы, за правильный допуск к работе, за полноту и качество проводимого им инструктажа членов бригады.
• производитель работ (назначается из числа лиц с группой III или IV . Отвечает за соответствие рабочего места указаниям наряда; дополнительные меры безопасности, за чёткость и полноту инструктажа членов бригады;
• наблюдающий (назначается лицо электротехнического персонала с группой III . Должен назначаться для надзора за бригадами, не имеющими права самостоятельно работать в электроустановках).

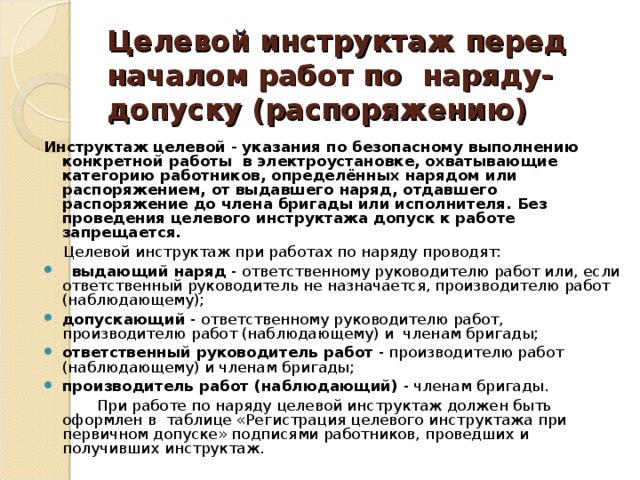

Целевой инструктаж перед началом работ по наряду-допуску (распоряжению)

Инструктаж целевой - указания по безопасному выполнению конкретной работы в электроустановке, охватывающие категорию работников, определённых нарядом или распоряжением, от выдавшего наряд, отдавшего распоряжение до члена бригады или исполнителя. Без проведения целевого инструктажа допуск к работе запрещается.

Целевой инструктаж при работах по наряду проводят:

• выдающий наряд - ответственному руководителю работ или, если ответственный руководитель не назначается, производителю работ (наблюдающему);
• допускающий - ответственному руководителю работ, производителю работ (наблюдающему) и членам бригады;
• ответственный руководитель работ - производителю работ (наблюдающему) и членам бригады;
• производитель работ (наблюдающий) - членам бригады.

При работе по наряду целевой инструктаж должен быть оформлен в таблице «Регистрация целевого инструктажа при первичном допуске» подписями работников, проведших и получивших инструктаж.

Технические мероприятия, обеспечивающие безопасность работ со снятием напряжения

• произведены необходимые отключения и приняты меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационных аппаратов;
• на проводах ручного и на ключах дистанционного управления коммутационных аппаратов должны быть вывешены запрещающие плакаты;
• проверено отсутствие напряжения на токоведущих частях, которые должны быть заземлены для защиты людей от поражения электрическим током;
• наложено заземление (включены заземляющие ножи, а там, где они отсутствуют, установлены переносные заземления);
• вывешены указательные плакаты «Заземлено», ограждены при необходимости рабочие места и оставшиеся под напряжением токоведущие части, вывешены предупреждающие и предписывающие плакаты.

После полного окончания работ технические мероприятия сворачиваются в обратном порядке.
