Инструкция по использованию симулятора станка с ЧПУ

Инструкция по работе с программным симулятором токарного станка для ПК

Free CNC-Simulator

Cnc Simulator используется для имитации обработки деталей на металлорежущих станках с ЧПУ  для фрезерных и токарных станков.

В этом файле справки  описаны настройки CncSimulator  по  умолчанию.

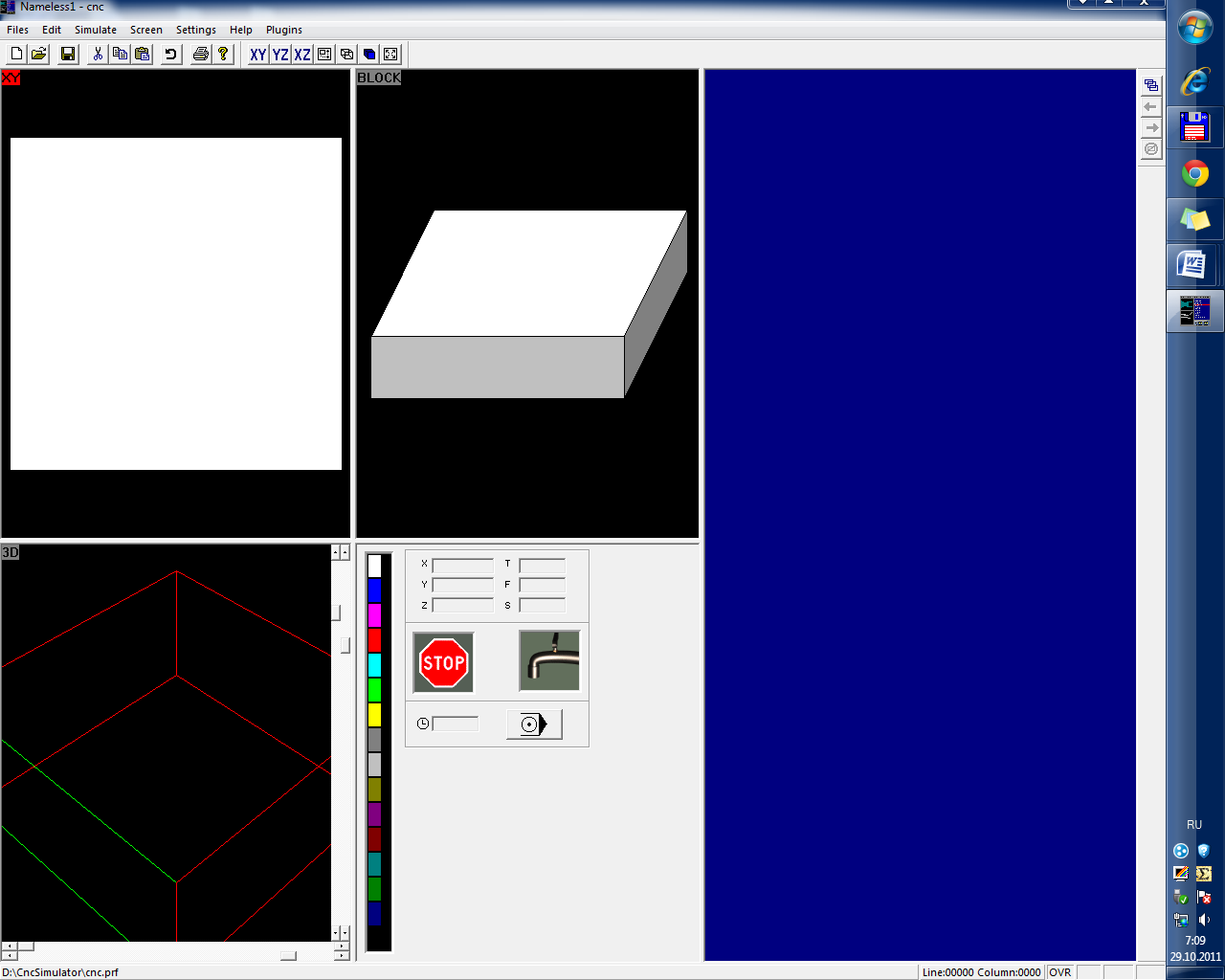

При запуске:   окно программы разделено на несколько панелей. К ним относятся:
1.Окно моделирования обработки. Оно показывают  движения инструмента  в 2D, 3D режиме и объёмную графику детали.
2. Информационная панель. Эта панель отображает текущий инструмент, координаты положения инструмента, вращение шпинделя и подачу охлаждения.
3. Редактор текста (синий фон). В этой панели вы пишите и редактируете код ЧПУ. И она также показывает (выделяет) следующий кадр программы ЧПУ во время моделирования.

Вы можете изменить размер окон, "перетащив" их края и границы  на новые позиции. Существует также режим полного экрана, где один из трех видов моделирования   максимально разворачивается на весь экран.

Cnc Simulator представляет собой виртуальный станок, уже с настроенными инструментами на обработку той или иной детали.

В инструментальном магазине станка находятся 34 инструмента (резцы, свёрла). Все они привязаны (настроены). Нулевая точка по «Z» находится на линии кулачков токарного патрона.

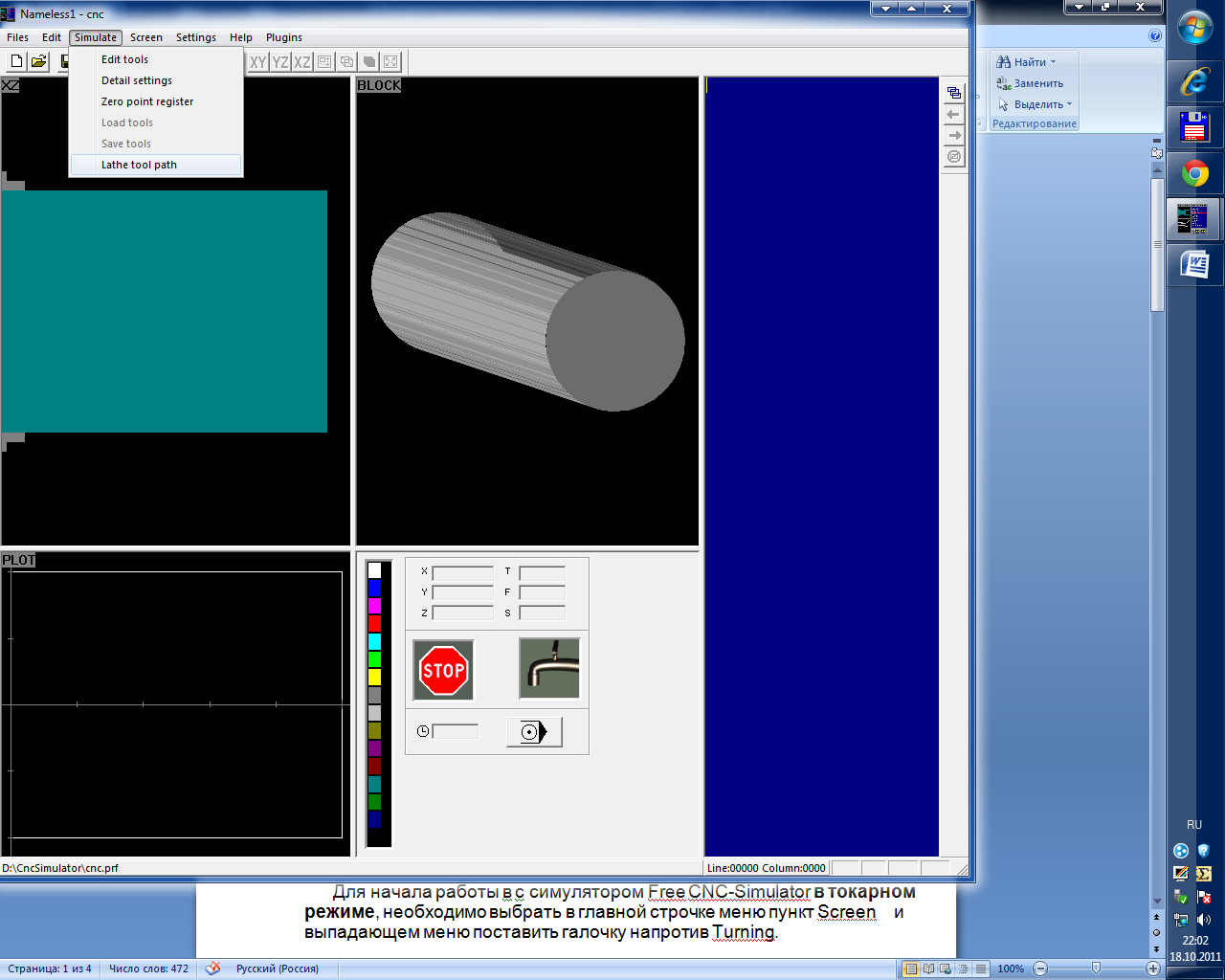

Для начала работы в с симулятором Free CNC-Simulator в токарном режиме, необходимо выбрать в главной строчке меню пункт Screen и выпадающем меню поставить галочку напротив Turning.

Для выбора размера заготовки и её последующей установки для обработки, необходимо выбрать в главной строчке меню пункт Simulate и в выпадающем меню нажать Detail settings. В открывшемся окне указать необходимый размер по диаметру «Х» и длину «Z». Подтвердить правильность размеров нажатием на кнопку ОК. Заготовка автоматически отобразится на экране.

Длина заготовки «Z» отсчитывается от кулачков токарного патрона. Длина для зажима в кулачках не учитывается и не указывается.

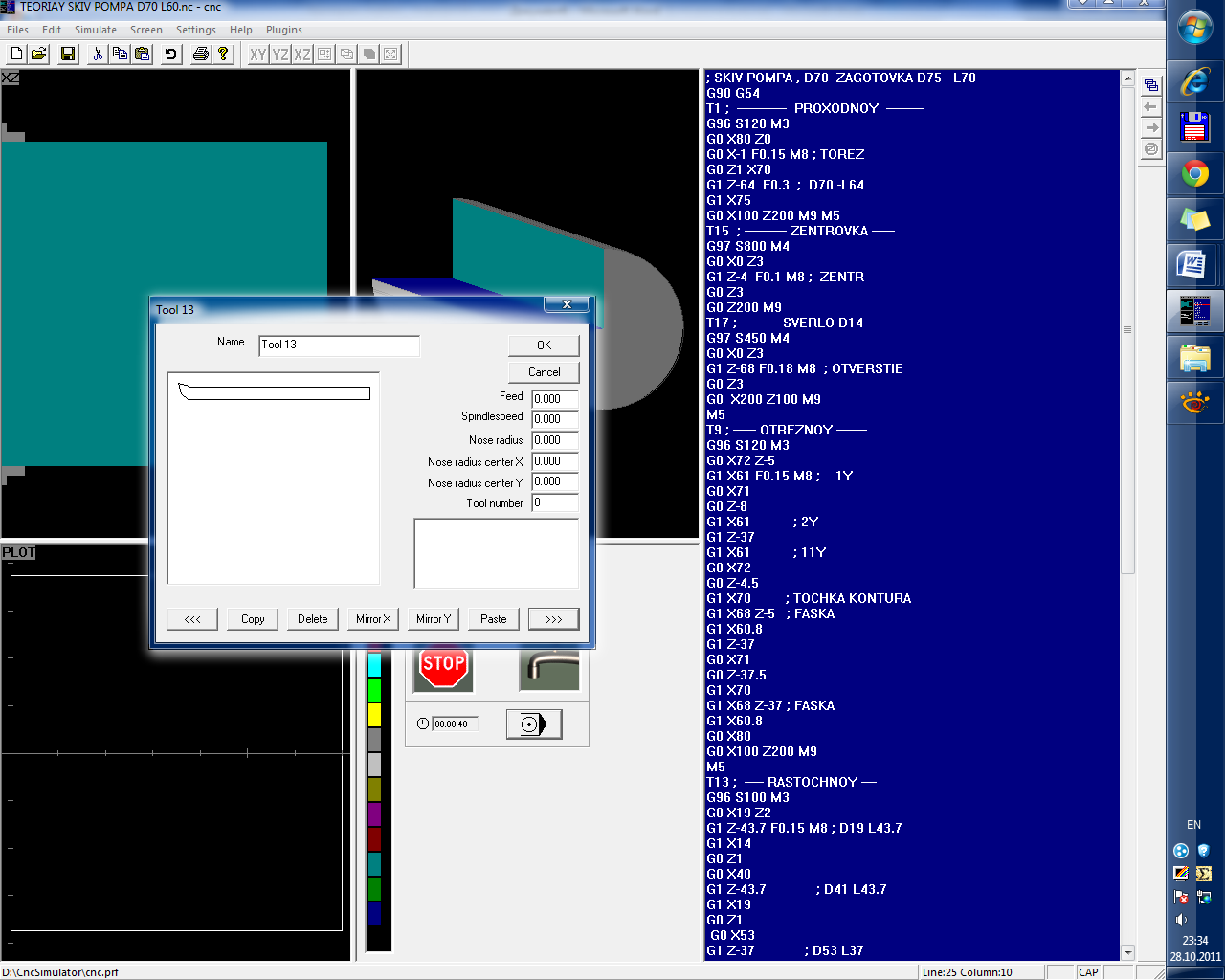

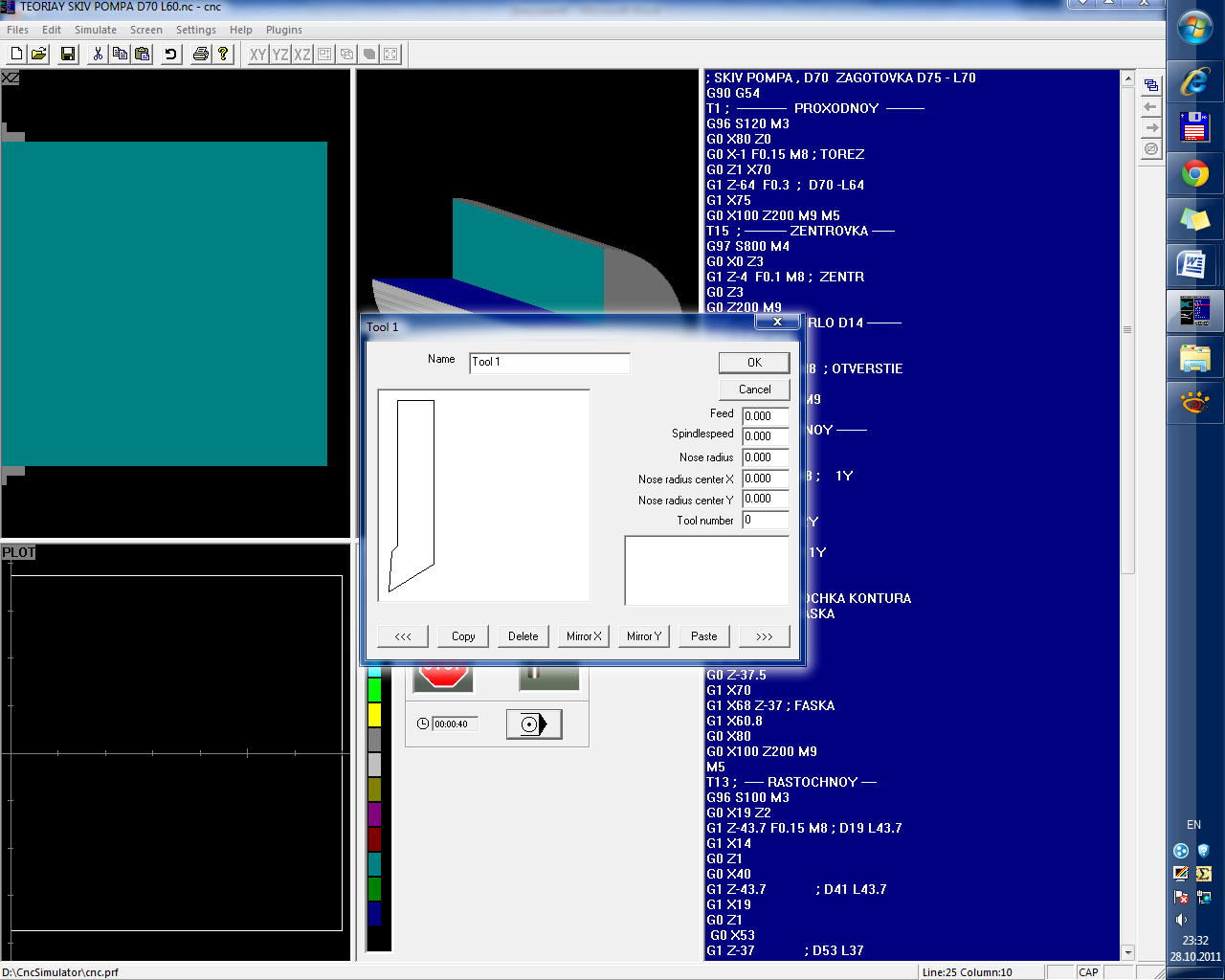

Для выбора необходимого инструмента и его использования при обработке, необходимо выбрать в главной строчке меню пункт Simulate и в выпадающем меню нажать Edit Tools. В открывшемся окне можно видеть силуэт резца. Номер расположения в инструментальном магазине отображается на верхней голубой полосе обрамления открытого окна.

Выбор инструмента для обработки осуществляется в соответствии с силуэтом. И номер выбранного инструмента указывается в программе обработки.

Смещение рабочей точки устанавливается следующим образом:

- выбрать в главной строчке меню пункт Simulate и в выпадающем меню нажать Zero point register .

В отрывшейся вкладке в таблице вы можете указать смещение нулевой точки, которые вызываются G54-G59.

В программе обработки можно использовать два цикла:

• Цикл нарезания резьбы G83

• Цикл точения G84

Информацию по использованию данных циклов в программе симулятора можно уточнить в справке (Help) , вызываемого в главной строчке меню нажатием Help и в выпадающем меню нажать ещё раз Help. Затем, в соответствии с представленной иллюстрацией, открыть соответствующую страницу нажать на востребованный код цикла:

В открывшейся странице справки указаны примеры записи кадра цикла и пояснения (расшифровка) данных для програмирования цикла в данном симуляторе.

Цикл точения G84 возможно использовать только для прямоугольной обработки диаметров токарной детали.

Дополнительные вопросы, возникающие при использовании программы Free CNC-Simulator, будут поясняться по ходу работы, непосредственно на рабочем месте.

Для запуска обработки нажать на кнопку «Пуск»

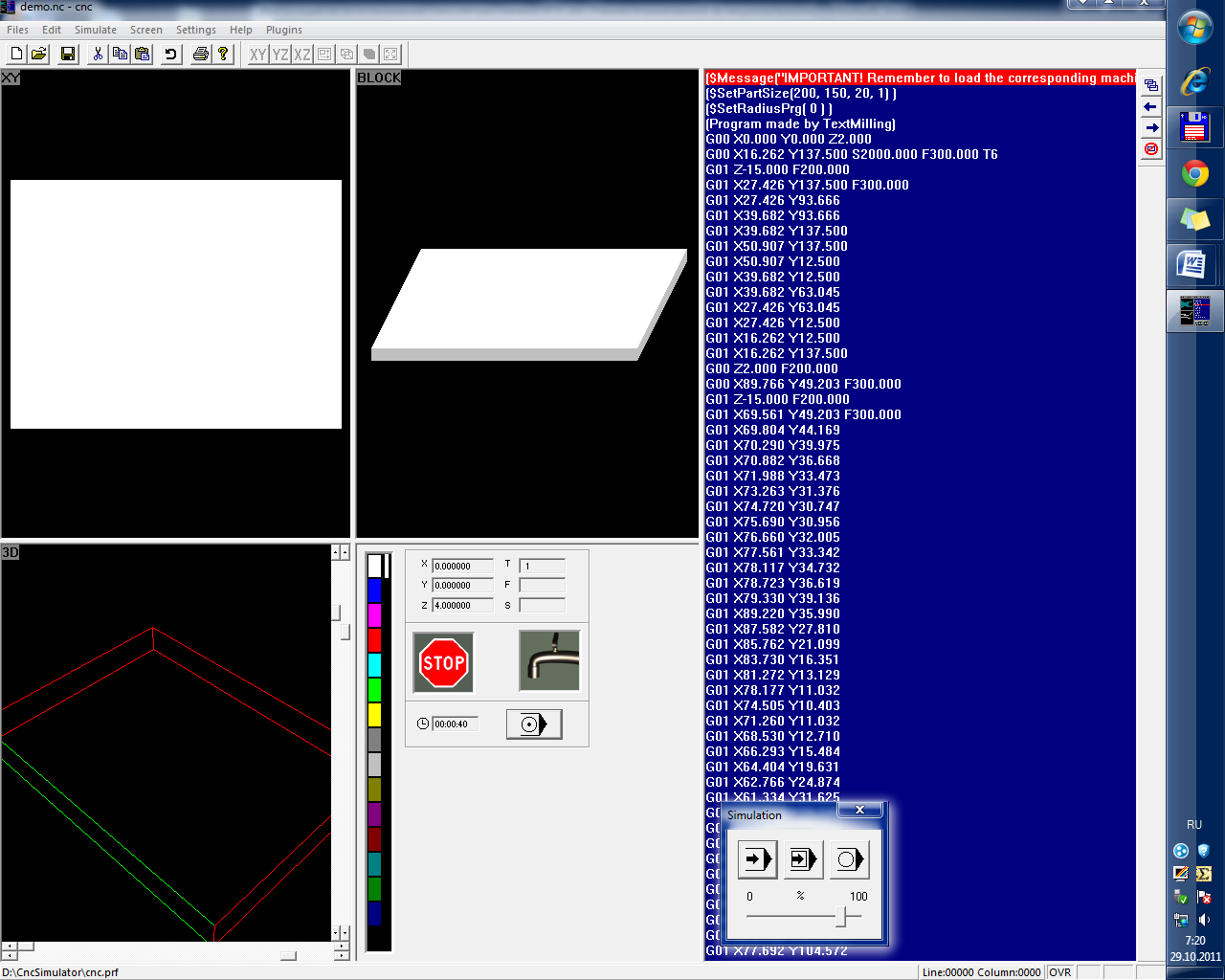

Перемещая ползунок на отрывшейся панели управления, выбираем скорость визуализации. И нажимая на кнопки «Avto» или «Singlblok» выбираем режим обработки.

Кнопки пульта управления

режимом обработки (по порядку):

«Avto», «Singlblok», «Stop».

«Ползунок выбора скорости симуляции»

Для выхода из режима симуляции нажать кнопку «Stop». Для выхода из полноэкранного режима симуляции дополнительно нажать на клавиатуре ПК кнопку «Esc».

Список инструментов в магазине программного симулятора CNC Simulator с обозначением параметров, для обработки детали на конкурсе наладчиков станков с ЧПУ

Т1 Проходной-упорный Т9 Отрезной –канавочный, ширина отрезной пластны 3 мм

Т13 Расточной от Ф14мм Т15 Сверло Ф4мм (для использования (имитации) в качестве центровочного сверла)

Т17 Сверло (использовать для Ф14мм)

Т16 Сверло (использовать для Ф10)

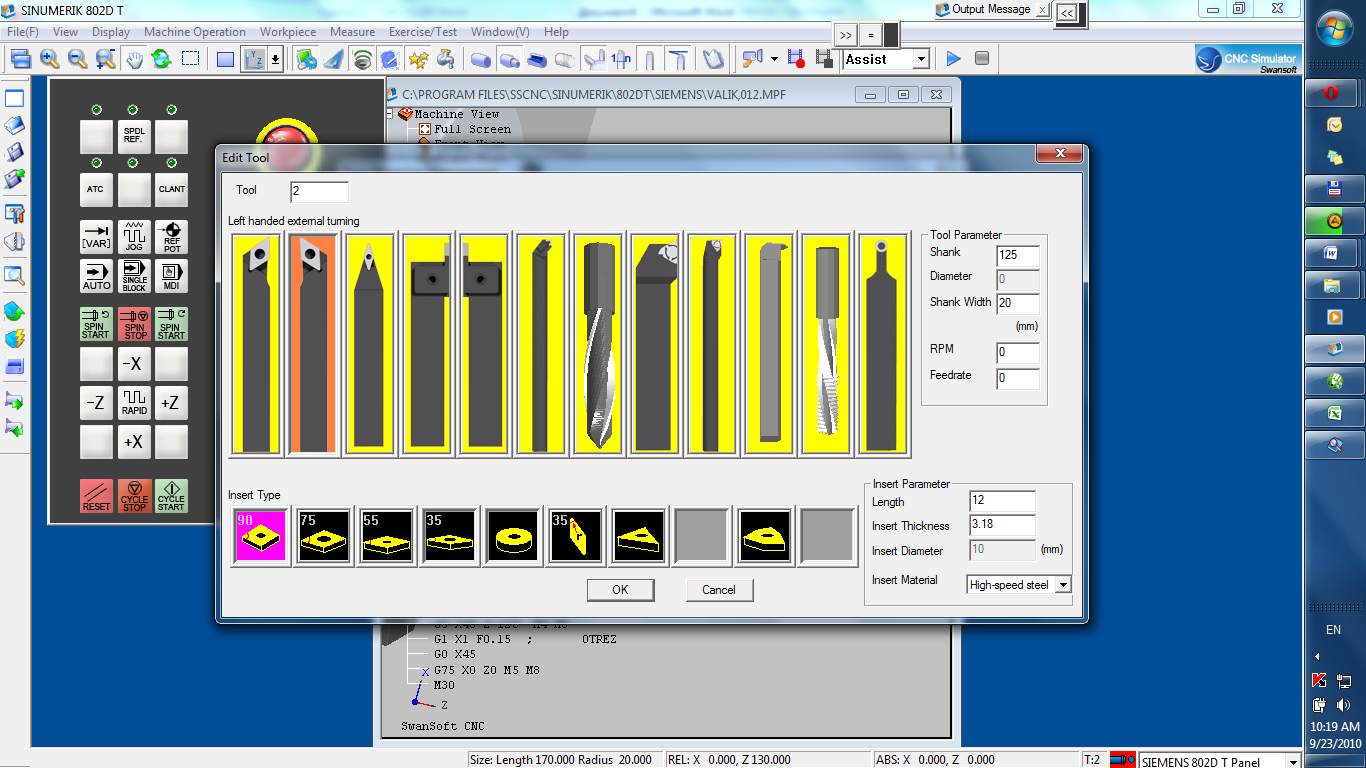

Рисунки реальных резцов со сменными пластинами используемых в станках с ЧПУ

Пример программирования:

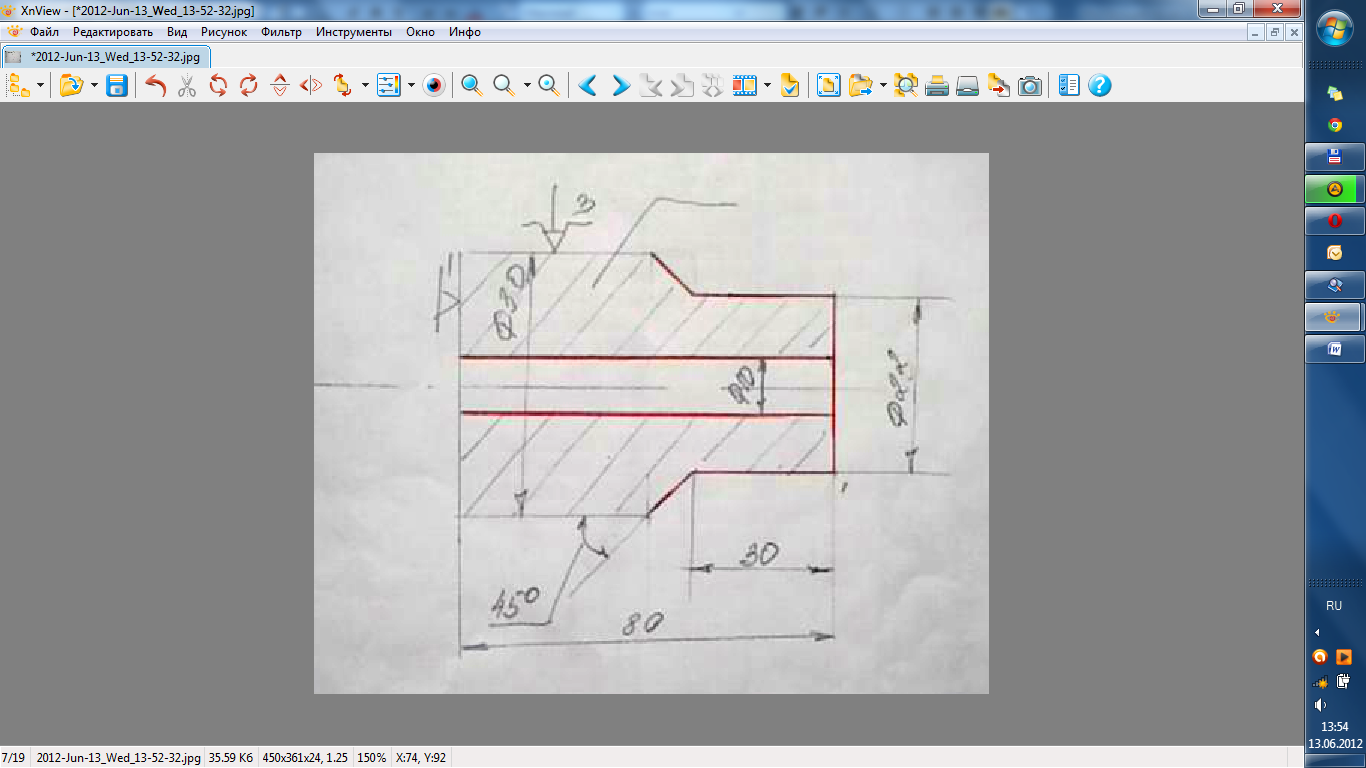

Деталь : Втулка Заготовка: Ф30 L 82

Настройка станка:

Detail Settings X30

Z82

Zero Point Register

G54 - X0 Y0 Z82

Программа:

G90 G54

T1 ; -------------------------PROX-UPOR ---------------

S1200 M3

G0 X35 Z0

G1 X-1 F0.15 M8 ; TOREZ

G0 Z2

X22

G1 Z-30 F0.25 ; D22 L-30

X30 Z-34 ; FASKA

G0 X50 Z5 ; OTVOD

T15 ; ------------ CENTROVKA -----------------------

S1500 M4

G0 X0 Z5

G1 Z-4 F0.07 ; OTVERSTIE

G0 Z5

X50 Z8

T16 ; -------------SVERLO D10 --------------------------

S600 M4

G0 X0 Z5

G1 Z-86 F0.18 ; OTVERSTIE

G0 Z5

X50 Z8

M5 M9

M2
