Инструкционно-технологическая карта "Смешанный и ступенчатый способы"

№ оп

Наименование работ

Описание технологических операций

Строительные материалы

Требования к операциям

Инструменты и приспособления

Техника безопасности

1.

Сортировка кирпича

1. Подбор стандартного кирпича

2. Подготовка неполномерного кирпича

1 – целый; 3/4 – трёхчетвёртка

1/2 – половинка; 1/4 - четвертка

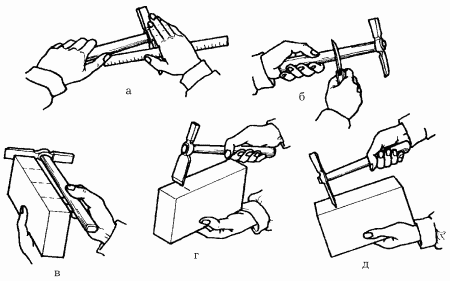

3. Рубка, тёска кирпича

1 – постель

2 – тычок

3 – ложок

а – в четверть кирпича

б – в полкирпича

в – в кирпич

Кирпич должен соответствовать ГОСТу

Грани ровные без трещин (ровные грани, гладкая поверхность)

Молоток-кирочка

Кельма КБ

Растворная лопата

Причальные скобы

Причальный шнур

Угольник

Отвес Правило

Рулетка, складной метр

Уровень

1. Спецодежда

2. Проверка инструментов и приспособлений

3. Проверка (очистка) лесов и подмостей

4. Леса и подмости нельзя перегружать

5. Работа на высоте с предохранительным поясом

6. Устройство защитных козырьков при кладке стен больше 7 м

7. Не загромождать рабочее место

2.

Подготовка рабочего места

1. Спец. одежда каменщика

2. Проверка исправности инструментов, приспособлений

3. Осмотр рабочего места, проверка состояния лесов, подмостей, площадок, стремянок, очистка их от производственных отходов.

4. Проверить, нет ли торчащих гвоздей, скоб и других предметов.

Рабочее место

а – сплошная стена

б – с проёмами

Рабочее место должно иметь ширину около 2,5 м и делиться на три зоны: рабочую зону шириной 0,6...0,7 м между стеной и материалами, зону материалов шириной около 1 м; зону транспортирования 0,8...0,9 м.

3.

Приготовление раствора

1. Просеивание материалов

2. Дозировка материалов

3. Перемешивание сухой смеси

4. Добавление воды

5. Проверка стандартным конусом

1. Цемент

2. Песок

3. Вода

Раствор должен быть пористым, однородным, хорошо перемешиваться

Перечень операций

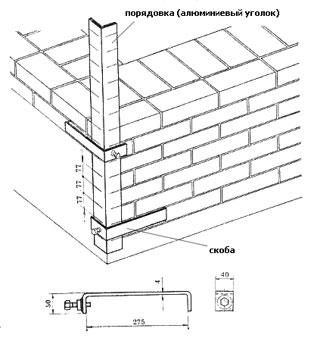

1. Установка порядовок, натягивание причалок

2. Подача и раскладка кирпичей на стене

Расстояние между стопками кирпичей:

- тычковый ряд 10-15 мм

- ложковый ряд 250 мм

3. Перелопачивание раствора

4. Расстилание раствора под наружную версту

5. Укладка наружной версты

6. Расстилание раствора под внутреннюю версту

7. Укладывание внутренней версты

8. Расстилание раствора под забутку

9. Укладка забутки

а - начало работы

б - посадка кирпича

на место

10. Расшивка швов

11. Проверка правильности выложенных рядов кладки

Выкладывают стены при многорядной перевязке. Первые семь-десять рядов кладки выкладывают порядно. При высоте кладки 0,6-0,8 м, начиная с 8-10 рядов, рекомендуется применять ступенчатый способ кладки, так как продолжать кладку порядным способом, особенно при толщине стен в два кирпича и больше, становится трудно. В этом случае каменщик, выкладывая верхние ряды наружных верст, может опираться на нижние ступени кладки, что значительно облегчает его работу.

Последовательность кладки кирпича (показана цифрами)

а, б – смешанный способ и пятирядная система перевязке (многорядная система перевязки)

№ оп

Наименование работ

Описание технологических операций

Строительные материалы

Требования к операциям

Инструменты и приспособления

Техника безопасности

1.

Сортировка кирпича

1. Подбор стандартного кирпича

2. Подготовка неполномерного кирпича

1 – целый; 3/4 – трёхчетвёртка

1/2 – половинка; 1/4 - четвертка

3. Рубка, тёска кирпича

1 – постель

2 – тычок

3 – ложок

а – в четверть кирпича

б – в полкирпича

в – в кирпич

Кирпич должен соответствовать ГОСТу

Грани ровные без трещин (ровные грани, гладкая поверхность)

Молоток-кирочка

Кельма КБ

Растворная лопата

Причальные скобы

Причальный шнур

Угольник

Отвес Правило

Рулетка, складной метр

Уровень

1. Спецодежда

2. Проверка инструментов и приспособлений

3. Проверка (очистка) лесов и подмостей

4. Леса и подмости нельзя перегружать

5. Работа на высоте с предохранительным поясом

6. Устройство защитных козырьков при кладке стен больше 7 м

7. Не загромождать рабочее место

2.

Подготовка рабочего места

1. Спец. одежда каменщика

2. Проверка исправности инструментов, приспособлений

3. Осмотр рабочего места, проверка состояния лесов, подмостей, площадок, стремянок, очистка их от производственных отходов.

4. Проверить, нет ли торчащих гвоздей, скоб и других предметов.

Рабочее место

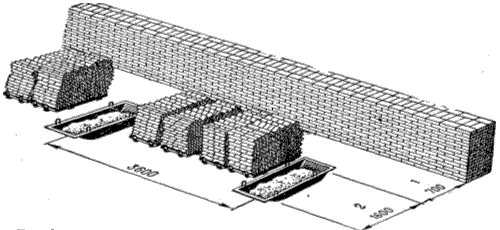

а – сплошная стена

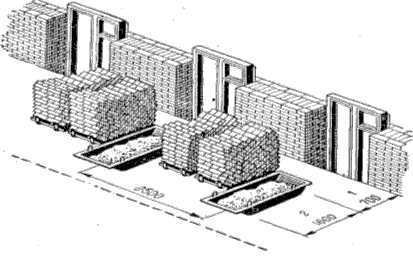

б – с проёмами

Рабочее место должно иметь ширину около 2,5 м и делиться на три зоны: рабочую зону шириной 0,6...0,7 м между стеной и материалами, зону материалов шириной около 1 м; зону транспортирования 0,8...0,9 м.

3.

Приготовление раствора

1. Просеивание материалов

2. Дозировка материалов

3. Перемешивание сухой смеси

4. Добавление воды

5. Проверка стандартным конусом

1. Цемент

2. Песок

3. Вода

Раствор должен быть пористым, однородным, хорошо перемешиваться

Перечень операций

1. Установка порядовок, натягивание причалок

2. Подача и раскладка кирпичей на стене

Расстояние между стопками кирпичей:

- тычковый ряд 10-15 мм

- ложковый ряд 250 мм

3. Перелопачивание раствора

4. Расстилание раствора под наружную версту

5. Укладка наружной версты

6. Расстилание раствора под внутреннюю версту

7. Укладывание внутренней версты

8. Расстилание раствора под забутку

9. Укладка забутки

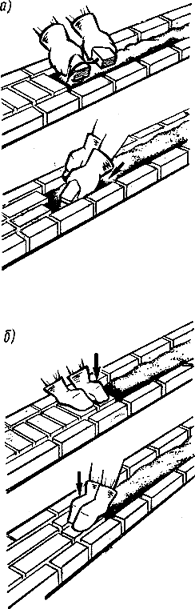

а - начало работы

б - посадка кирпича

на место

10. Расшивка швов

11. Проверка правильности выложенных рядов кладки

Сначала выкладывают тычковую версту 1-го ряда и на ней наружные ложковые версты от 2-го до 6-го ряда. Затем кладут внутреннюю тычковую версту ряда и порядно пять рядов внутренней версты и забутки. Максимальная высота ступени при этой последовательности составляет шесть рядов. Этот способ рекомендуется при многорядной перевязке кладки.

Последовательность кладки кирпича (показана цифрами)

ступенчатый способ и пятирядная система перевязки

(многорядная система перевязки)
