Исполнитель Чертёжник. Презентация к уроку.

Среда программирования КуМир

Исполнитель Чертежник

Автор: Александрова З.В., учитель физики и информатики

МБОУ СОШ №5 пгт Печенга Муманской обл.

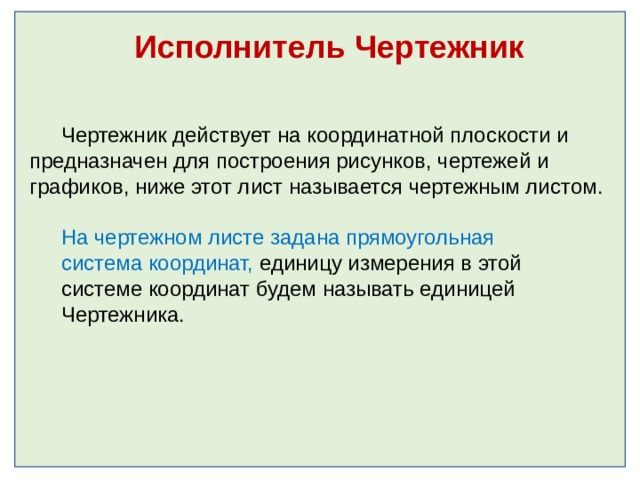

Исполнитель Чертежник

Чертежник действует на координатной плоскости и предназначен для построения рисунков, чертежей и графиков, ниже этот лист называется чертежным листом .

На чертежном листе задана прямоугольная

система координат, единицу измерения в этой

системе координат будем называть единицей

Чертежника.

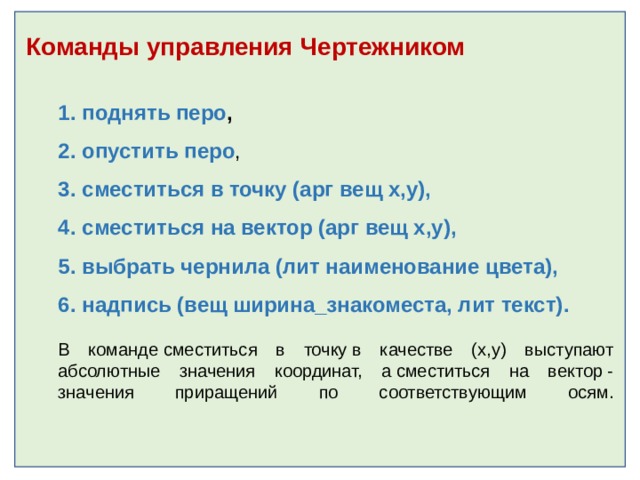

Команды управления Чертежником

• поднять перо , опустить перо , сместиться в точку (арг вещ х,у), сместиться на вектор (арг вещ х,у),  выбрать чернила (лит наименование цвета),  надпись (вещ ширина_знакоместа, лит текст).
• поднять перо ,
• опустить перо ,
• сместиться в точку (арг вещ х,у),
• сместиться на вектор (арг вещ х,у),
• выбрать чернила (лит наименование цвета),
• надпись (вещ ширина_знакоместа, лит текст).

В команде сместиться в точку в качестве (х,у) выступают абсолютные значения координат, а сместиться на вектор - значения приращений по соответствующим осям.

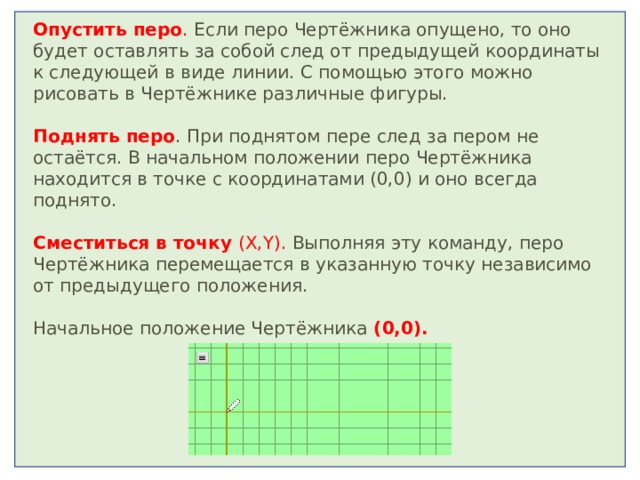

Опустить перо . Если перо Чертёжника опущено, то оно будет оставлять за собой след от предыдущей координаты к следующей в виде линии. С помощью этого можно рисовать в Чертёжнике различные фигуры.

Поднять перо . При поднятом пере след за пером не остаётся. В начальном положении перо Чертёжника находится в точке с координатами (0,0) и оно всегда поднято.

Сместиться в точку  ( X , Y ) . Выполняя эту команду, перо Чертёжника перемещается в указанную точку независимо от предыдущего положения.

Начальное положение Чертёжника  (0,0).

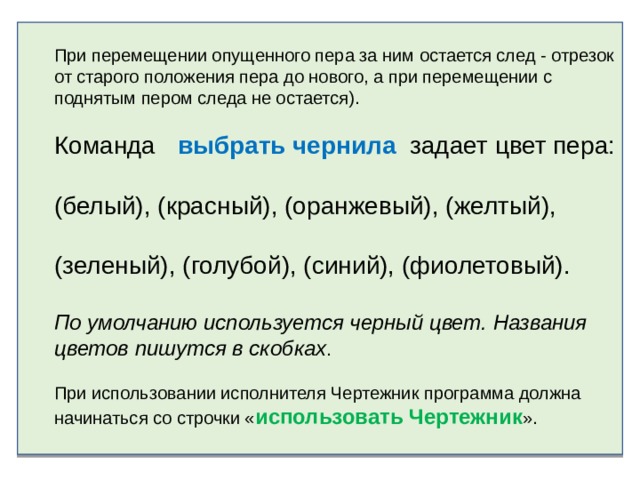

При перемещении опущенного пера за ним остается след - отрезок от старого положения пера до нового, а при перемещении с поднятым пером следа не остается). Команда  выбрать чернила  задает цвет пера:

(белый), (красный), (оранжевый), (желтый),

(зеленый), (голубой), (синий), (фиолетовый).

По умолчанию используется черный цвет. Названия цветов пишутся в скобках . При использовании исполнителя Чертежник программа должна начинаться со строчки « использовать Чертежник ».

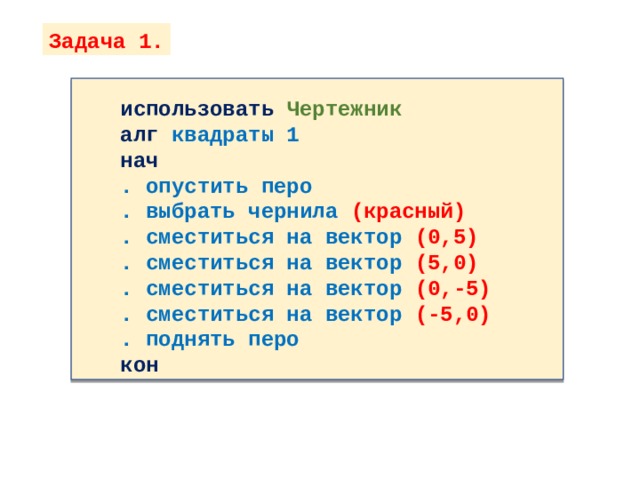

Задача 1.

использовать Чертежник

алг квадраты 1

нач

. опустить перо

. выбрать чернила (красный)

. сместиться на вектор (0,5)

. сместиться на вектор (5,0)

. сместиться на вектор (0,-5)

. сместиться на вектор (-5,0)

. поднять перо

кон

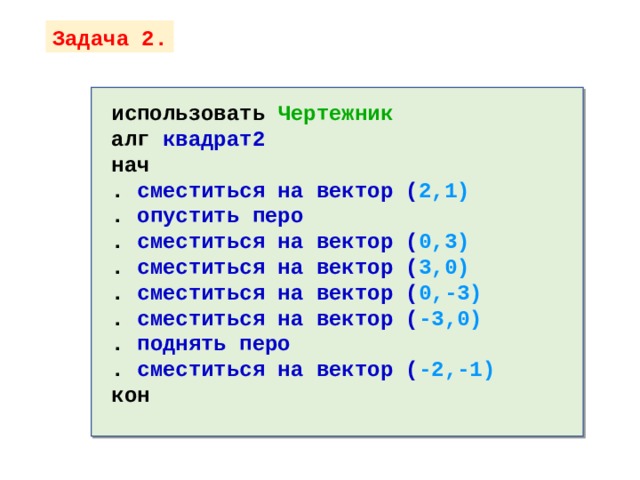

Задача 2.

использовать Чертежник

алг квадрат2

нач

. сместиться на вектор ( 2,1)

. опустить перо

. сместиться на вектор ( 0,3)

. сместиться на вектор ( 3,0)

. сместиться на вектор ( 0,-3)

. сместиться на вектор ( -3,0)

. поднять перо

. сместиться на вектор ( -2,-1)

кон

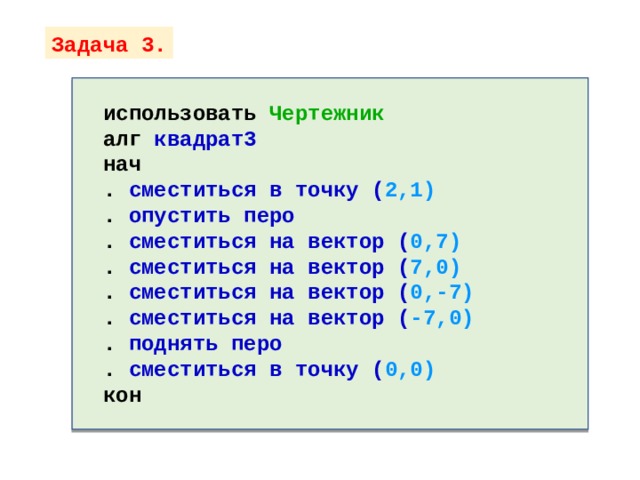

Задача 3.

использовать Чертежник

алг квадрат3

нач

. сместиться в точку ( 2,1)

. опустить перо

. сместиться на вектор ( 0,7)

. сместиться на вектор ( 7,0)

. сместиться на вектор ( 0,-7)

. сместиться на вектор ( -7,0)

. поднять перо

. сместиться в точку ( 0,0)

кон

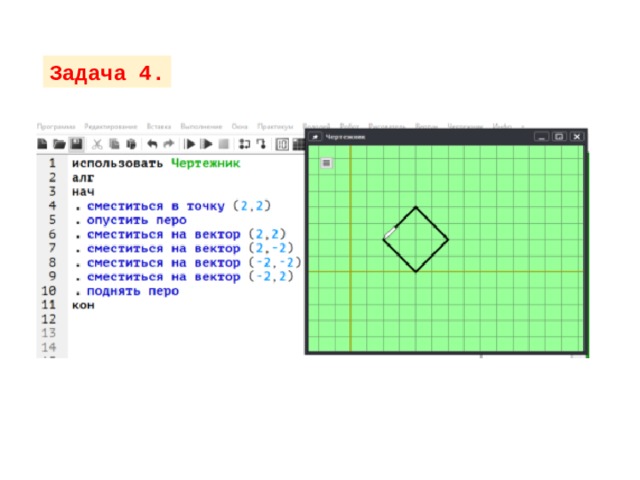

Задача 4.

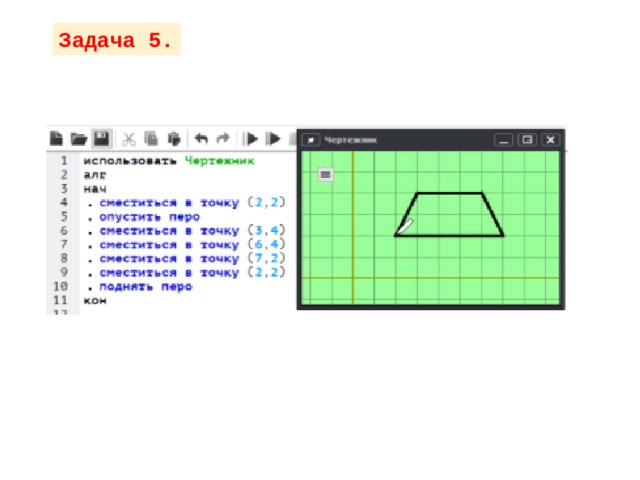

Задача 5.

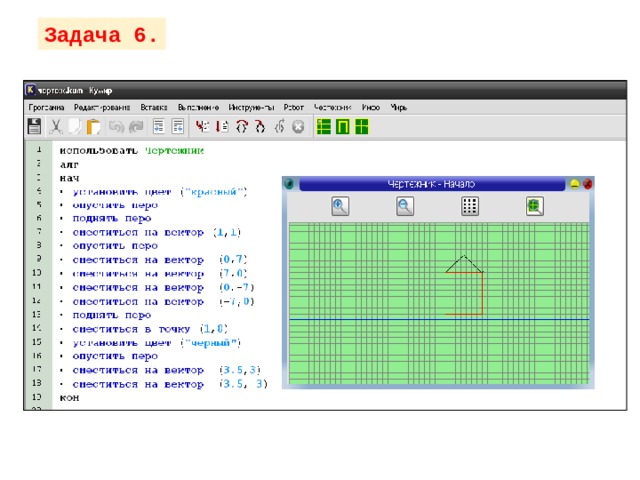

Задача 6.

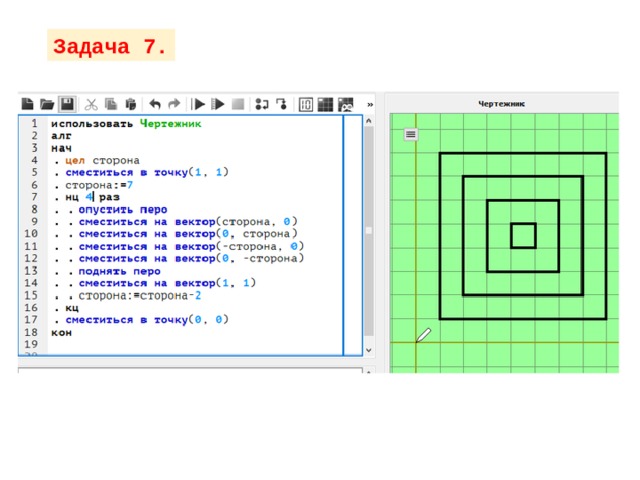

Задача 7.

Задача 8.

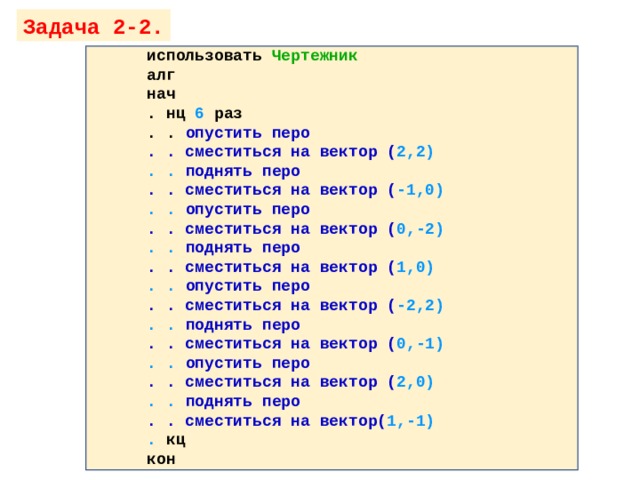

Задача 2-2.

использовать Чертежник алг нач . нц 6 раз . . опустить перо . . сместиться на вектор ( 2,2) . . поднять перо . . сместиться на вектор ( -1,0) . . опустить перо . . сместиться на вектор ( 0,-2) . . поднять перо . . сместиться на вектор ( 1,0) . . опустить перо . . сместиться на вектор ( -2,2) . . поднять перо . . сместиться на вектор ( 0,-1) . . опустить перо . . сместиться на вектор ( 2,0) . . поднять перо . . сместиться на вектор( 1,-1) . кц кон

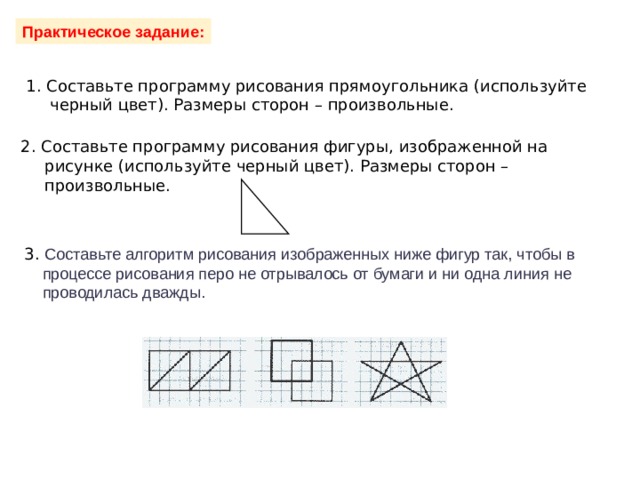

Практическое задание:

1. Составьте программу рисования прямоугольника (используйте черный цвет). Размеры сторон – произвольные.

2. Составьте программу рисования фигуры, изображенной на рисунке (используйте черный цвет). Размеры сторон – произвольные.

3. Составьте алгоритм рисования изображенных ниже фигур так, чтобы в

процессе рисования перо не отрывалось от бумаги и ни одна линия не

проводилась дважды.

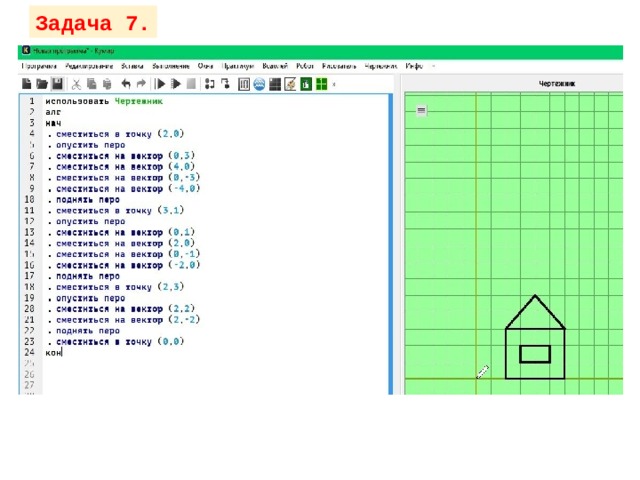

Задача 7.

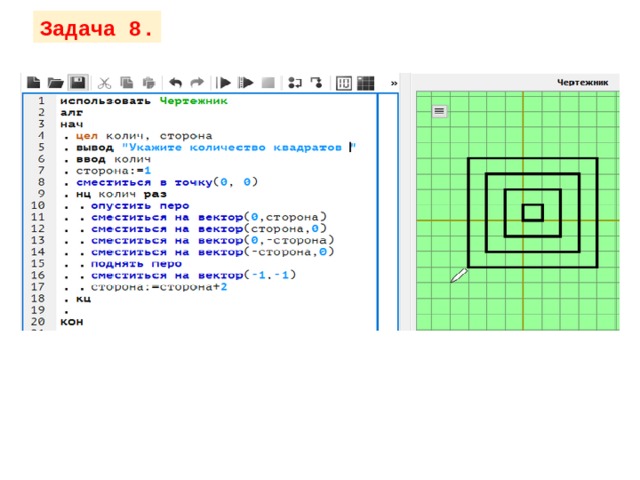

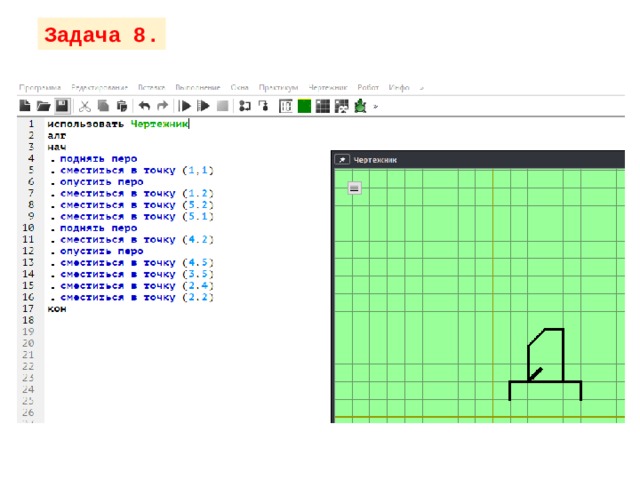

Задача 8.
