Исполнитель "Чертёжник" в среде программирования Кумир

Исполнитель «чертёжник» (5 класс)

Исполнитель Чертежник предназначен для построения рисунков на координатной плоскости

Среда исполнителя Чертёжник – координатная плоскость

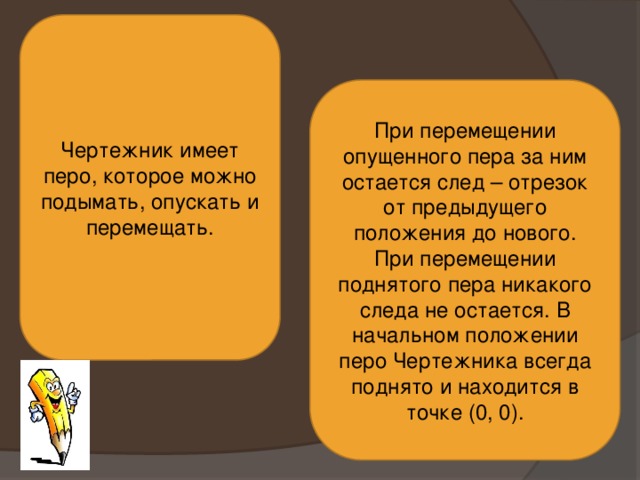

Чертежник имеет перо, которое можно подымать, опускать и перемещать.

При перемещении опущенного пера за ним остается след – отрезок от предыдущего положения до нового. При перемещении поднятого пера никакого следа не остается. В начальном положении перо Чертежника всегда поднято и находится в точке (0, 0).

Система команд исполнителя «Чертежник» включает 6 команд:

опустить перо

поднять перо

сместиться в точку (X, Y)

сместиться на вектор (dX, dY)

установить цвет (цвет)

надпись (ширина, текст)

• Команда «опустить перо» переводит чертежника в режим перемещения с рисованием.

• Команда «поднять перо» переводит чертежника в режим перемещения без рисования. Если перо уже было поднято, то команда просто игнорируется.

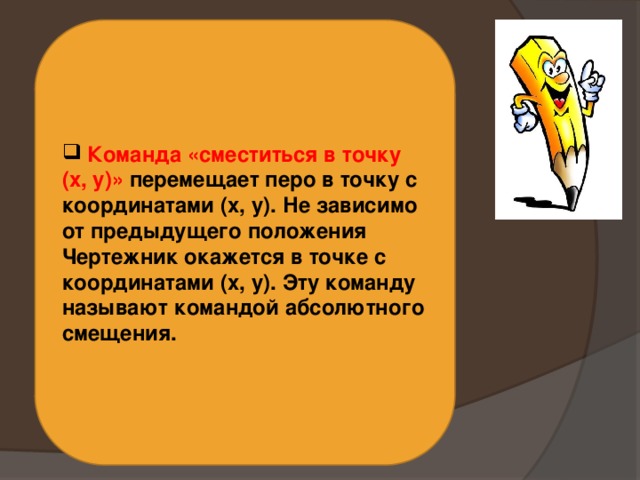

• Команда «сместиться в точку (x, y)» перемещает перо в точку с координатами (x, y). Не зависимо от предыдущего положения Чертежник окажется в точке с координатами (x, y). Эту команду называют командой абсолютного смещения.

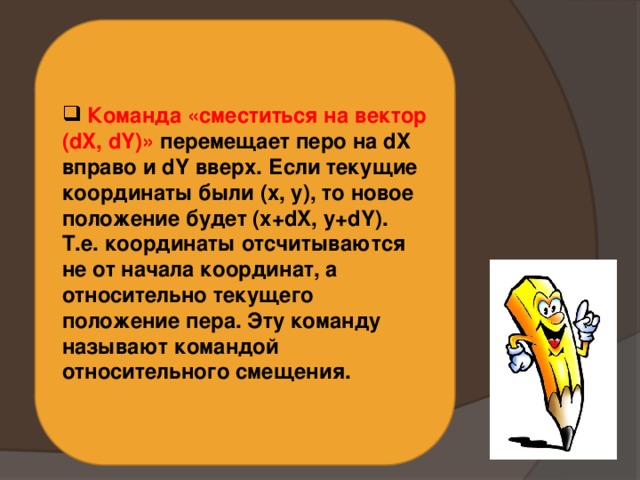

• Команда «сместиться на вектор (dX, dY)» перемещает перо на dX вправо и dY вверх. Если текущие координаты были (x, y), то новое положение будет (x+dX, y+dY). Т.е. координаты отсчитываются не от начала координат, а относительно текущего положение пера. Эту команду называют командой относительного смещения.

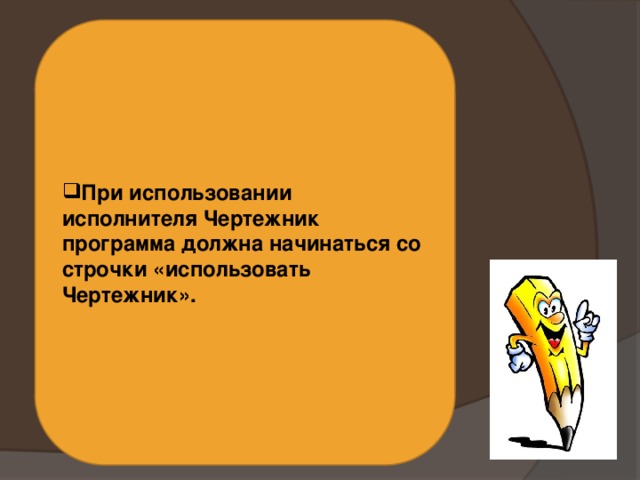

• При использовании исполнителя Чертежник программа должна начинаться со строчки «использовать Чертежник».

• Задача: Составим алгоритм рисования квадрата. После рисования вернем Чертежника в исходную позицию.

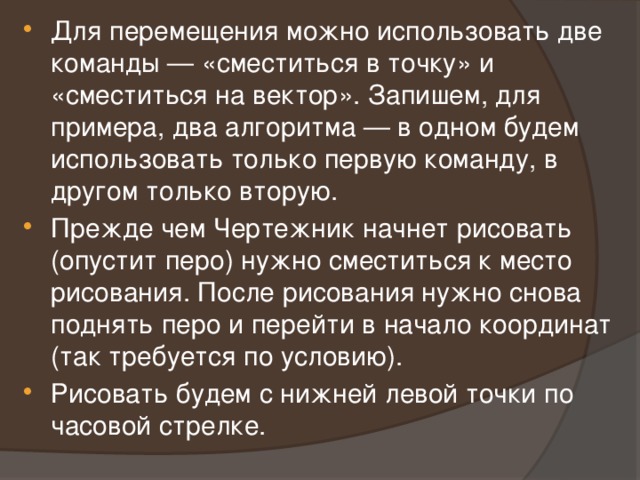

• Для перемещения можно использовать две команды — «сместиться в точку» и «сместиться на вектор». Запишем, для примера, два алгоритма — в одном будем использовать только первую команду, в другом только вторую.
• Прежде чем Чертежник начнет рисовать (опустит перо) нужно сместиться к место рисования. После рисования нужно снова поднять перо и перейти в начало координат (так требуется по условию).
• Рисовать будем с нижней левой точки по часовой стрелке.

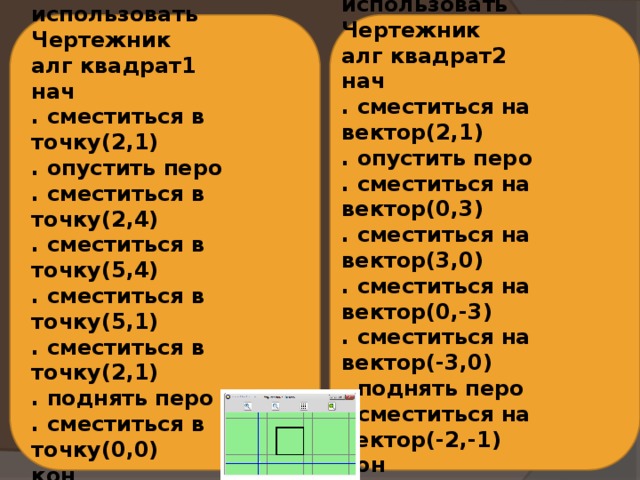

использовать Чертежник алг квадрат2 нач . сместиться на вектор(2,1) . опустить перо . сместиться на вектор(0,3) . сместиться на вектор(3,0) . сместиться на вектор(0,-3) . сместиться на вектор(-3,0) . поднять перо . сместиться на вектор(-2,-1) кон

использовать Чертежник алг квадрат1 нач . сместиться в точку(2,1) . опустить перо . сместиться в точку(2,4) . сместиться в точку(5,4) . сместиться в точку(5,1) . сместиться в точку(2,1) . поднять перо . сместиться в точку(0,0) кон

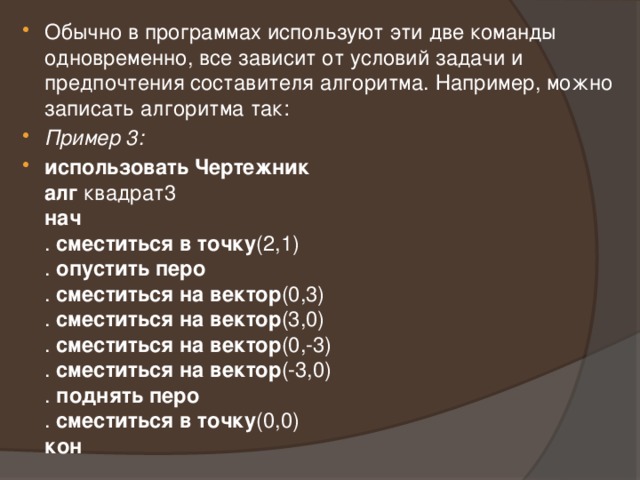

• Обычно в программах используют эти две команды одновременно, все зависит от условий задачи и предпочтения составителя алгоритма. Например, можно записать алгоритма так:
• Пример 3:
• использовать Чертежник алг квадрат3 нач . сместиться в точку (2,1) . опустить перо . сместиться на вектор (0,3) . сместиться на вектор (3,0) . сместиться на вектор (0,-3) . сместиться на вектор (-3,0) . поднять перо . сместиться в точку (0,0) кон

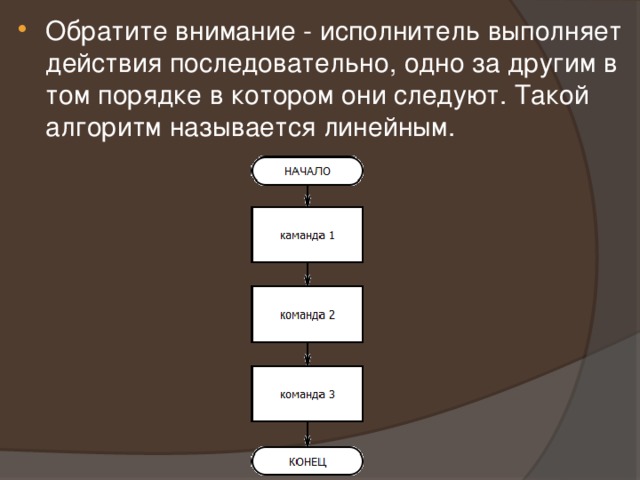

• Обратите внимание - исполнитель выполняет действия последовательно, одно за другим в том порядке в котором они следуют. Такой алгоритм называется линейным.

• Задание: Составьте подобным образом алгоритмы рисования прямоугольника.

Что будет нарисовано после выполнения Чертёжником алгоритма?

Использовать Чертёжник

алг

нач

поднять перо

сместиться в точку (1,1)

опустить перо

сместиться в точку (1,5)

сместиться в точку (3,5)

сместиться в точку (2,4)

сместиться в точку (3,3)

сместиться в точку (1,3)

кон

Что будет нарисовано после выполнения Чертёжником алгоритма:

использовать Чертёжник

алг

нач

поднять перо

сместиться в точку (2,4)

опустить перо

сместиться на вектор (-1,0)

сместиться на вектор (3,3)

сместиться на вектор (3,-3)

сместиться на вектор (-5,0)

сместиться на вектор (0,-3)

сместиться на вектор (4,0)

сместиться на вектор (0,3)

кон

Составьте для Чертёжника алгоритм рисования следующего изображения:

использовать Чертёжник

алг

нач

.

.

.

.

кон

Что будет нарисовано после выполнения Чертёжником алгоритма?

использовать Чертёжник

алг

нач

поднять перо

сместиться в точку (5,4)

опустить перо

сместиться на вектор (1,1)

сместиться в точку (6,1)

сместиться на вектор (-1,1)

сместиться на вектор (-3,0)

сместиться в точку (1,1)

сместиться на вектор (4,0)

сместиться на вектор (-1,-1)

сместиться на вектор (3,0)

кон

Составьте алгоритм управления Чертёжником, в результате выполнения которого на координатной плоскости будет нарисован квадрат, длина стороны которого равна 2 единицам.

использовать Чертёжник

алг

нач

.

.

.

кон

Составьте алгоритм управления Чертёжником, в результате выполнения которого на координатной плоскости будет нарисован прямоугольник, длины сторон которого равны 3 и 4 единицам.

использовать Чертёжник

алг

нач

.

.

кон

Составьте алгоритмы рисования изображённых ниже фигур так, чтобы в процессе рисования перо не отрывалось от бумаги и ни одна линия не проводилась дважды.

а) Используйте

команду

сместиться на точку

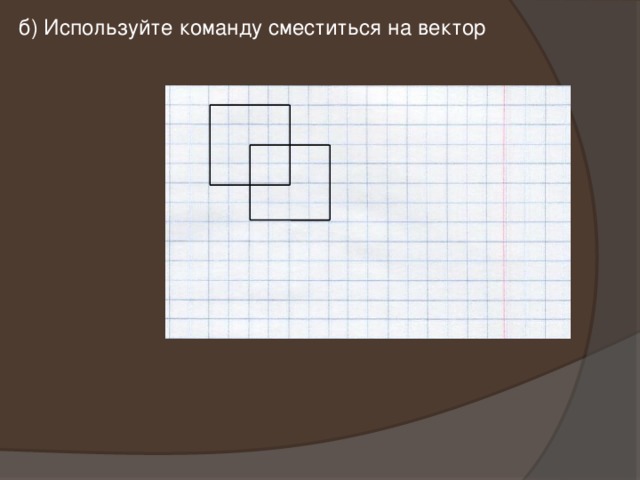

б) Используйте команду сместиться на вектор

Используйте команды по своему усмотрению.

Что будет нарисовано после выполнения Чертёжником алгоритма:

использовать Чертёжник

алг

нач

поднять перо

сместиться в точку (1,1)

опустить перо

сместиться в точку (1,2)

сместиться в точку (5,2)

сместиться в точку (5,1)

поднять перо

сместиться в точку (4,2)

опустить перо

сместиться в точку (4,5)

сместиться в точку (3,5)

сместиться в точку (2,4)

сместиться в точку (2,2)

кон

Напишите алгоритм рисования домика.
