Изучаем омметр

ОММЕТР

ОБЩИЕ СВЕДЕНИЯ ОБ ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ

• ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ СОСТОИТ ИЗ СЛЕДУЮЩИХ ЧАСТЕЙ: ИСТОЧНИК ТОКА, ПОТРЕБИТЕЛИ, СОЕДИНИТЕЛЬНЫЕ ПРОВОДА, ЗАМЫКАЮЩИЕ И РАЗМЫКАЮЩИЕ УСТРОЙСТВА. КРОМЕ ЭТОГО В СОСТАВ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ МОГУТ ВХОДИТЬ РЕГУЛИРУЮЩИЕ УСТРОЙСТВА И ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ.
• ЭЛЕКТРИЧЕСКИЕ СХЕМЫ – ЭТО ЧЕРТЕЖИ, ПОКАЗЫВАЮЩИЕ СПОСОБ СОЕДИНЕНИЯ ЭЛЕКТРИЧЕСКИХ УСТРОЙСТВ В ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ; ПРИ ИЗОБРАЖЕНИИ ЭЛЕКТРИЧЕСКИХ СХЕМ ИСПОЛЬЗУЮТ ОБЩЕПРИНЯТЫЕ ОБОЗНАЧЕНИЯ РАЗЛИЧНЫХ ЭЛЕКТРИЧЕСКИХ УСТРОЙСТВ.
• ПРИ СБОРКЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ВАЖНО СОБЛЮДАТЬ ПОЛЯРНОСТЬ ПОДКЛЮЧЕНИЯ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ (УЧИТЫВАТЬ НАПРАВЛЕНИЕ ТОКА В ЦЕПИ).
• ЗА НАПРАВЛЕНИЕ ЭЛЕКТРИЧЕСКОГО ТОКА ПРИНИМАЮТ НАПРАВЛЕНИЕ ДВИЖЕНИЯ ПОЛОЖИТЕЛЬНО ЗАРЯЖЕННЫХ ЧАСТИЦ ИЛИ НАПРАВЛЕНИЕ, ПРОТИВОПОЛОЖНОЕ НАПРАВЛЕНИЮ ДВИЖЕНИЯ ОТРИЦАТЕЛЬНО ЗАРЯЖЕННЫХ ЧАСТИЦ.

РЕГУЛИРОВАНИЕ СИЛЫ ТОКА РЕОСТАТ

РЕОСТАТ – устройство с переменным сопротивлением, предназначенное для регулирования силы тока и напряжения в электрической цепи; в данной конструкции перемещающийся ползунок позволяет пропускать ток по различному числу витков провода, намотанного на цилиндр.

РЕГУЛИРОВАНИЕ СИЛЫ ТОКА И НАПРЯЖЕНИЯ РЕОСТАТОМ

Регулирование силы тока реостатом

Регулирование напряжения реостатом

РЕГУЛИРОВАНИЕ СИЛЫ ТОКА РЕОСТАТОМ

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ОММЕТР

ОММЕТР – прибор для измерения электрического сопротивления, позволяющий производить отсчёт измеряемого сопротивления непосредственно по шкале.

В современных приборах для измерения сопротивления и других электрических величин используются другие принципы и выдаются результаты в цифровом виде.

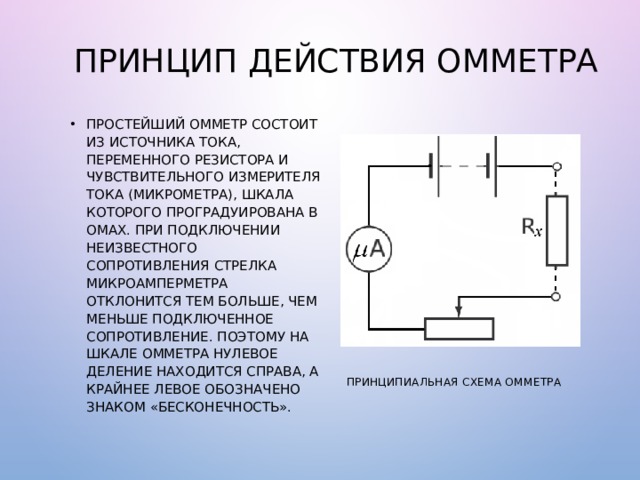

ПРИНЦИП ДЕЙСТВИЯ ОММЕТРА

• ПРОСТЕЙШИЙ ОММЕТР СОСТОИТ ИЗ ИСТОЧНИКА ТОКА, ПЕРЕМЕННОГО РЕЗИСТОРА И ЧУВСТВИТЕЛЬНОГО ИЗМЕРИТЕЛЯ ТОКА (МИКРОМЕТРА), ШКАЛА КОТОРОГО ПРОГРАДУИРОВАНА В ОМАХ. ПРИ ПОДКЛЮЧЕНИИ НЕИЗВЕСТНОГО СОПРОТИВЛЕНИЯ СТРЕЛКА МИКРОАМПЕРМЕТРА ОТКЛОНИТСЯ ТЕМ БОЛЬШЕ, ЧЕМ МЕНЬШЕ ПОДКЛЮЧЕННОЕ СОПРОТИВЛЕНИЕ. ПОЭТОМУ НА ШКАЛЕ ОММЕТРА НУЛЕВОЕ ДЕЛЕНИЕ НАХОДИТСЯ СПРАВА, А КРАЙНЕЕ ЛЕВОЕ ОБОЗНАЧЕНО ЗНАКОМ «БЕСКОНЕЧНОСТЬ».

ПРИНЦИПИАЛЬНАЯ СХЕМА ОММЕТРА
