Колебательный контур

Колебательный контур

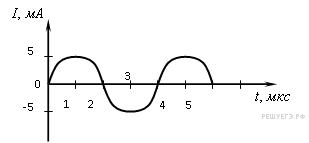

1.  На рисунке приведен график гармонических колебаний тока в колебательном контуре. Если катушку в этом контуре заменить на другую катушку, индуктивность которой в 4 раза больше, то каков будет период колебаний? (Ответ дать в мкс.)

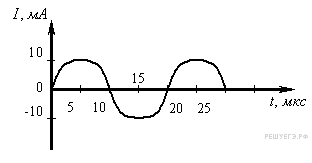

2.  На рисунке приведен график гармонических колебаний тока в колебательном контуре. Если конденсатор в этом контуре заменить на другой конденсатор, емкость которого в 4 раза больше, то каков будет период колебаний? (Ответ дать в мкс.)

3. В наборе радиодеталей для изготовления простого колебательного контура имеются две катушки с индук-тивностями L₁ = 1 мкГн и L₂ = 2 мкГн   и  а также два конденсатора, ёмкости которых С₁ = 30 пФ и С₂ = 40 пФ.

С какой наибольшей собственной частотой  ν можно составить колебательный контур из двух элементов этого набора? (Ответ выразите в МГц и округлите до целого числа.)

4. Дан колебательном контур из конденсатора электроемкостью 50 мкФ и катушки индуктивностью 2 Гн. Какова циклическая частота свободных электромагнитных колебаний? (Ответ дать в герцах.)

5.  На рисунке приведен график зависимости силы тока от времени в колебательном контуре с последовательно включенными конденсатором и катушкой, индуктивность которой равна 0,2 Гн. Каково максимальное значение энергии электрического поля конденсатора? (Ответ дать в мкДж.)

6. Колебательный контур состоит из катушки индуктивности и конденсатора. В нём наблюдаются гармонические электромагнитные колебания с периодом Т = 5 мс. В начальный момент времени заряд конденсатора максимален и равен 4·10^-6 Кл.  Каков будет заряд конденсатора через t = 2,5 мс? (Ответ дать в мкКл.)

7. В колебательном контуре, ёмкость конденсатора которого равна 20 мкФ, происходят собственные электромагнитные колебания. Зависимость напряжения на конденсаторе от времени для этого колебательного контура имеет вид U=U₀·cos (500t),  где все величины выражены в единицах СИ. Какова индуктивность катушки

8.В состав колебательного контура входят конденсатор ёмкостью 2 мкФ, катушка индуктивности и ключ. Соединение осуществляется при помощи проводов с пренебрежимо малым сопротивлением. Вначале ключ разомкнут, а конденсатор заряжен до напряжения 8 В. Затем ключ замыкают. Чему будет равна запасённая в конденсаторе энергия через 1/6 часть периода колебаний, возникших в контуре? Ответ выразите в мкДж.

9. В идеальном колебательном контуре происходят свободные электромагнитные колебания. В таблице показано, как изменялся заряд конденсатора в колебательном контуре с течением времени. Индуктивность катушки равна 1 мГн. Чему равна ёмкость конденсатора? (Ответ дайте в нФ с точностью до десятых.)

10. В колебательном контуре, состоящем из конденсатора и катушки индуктивности, происходят свободные электромагнитные колебания. Как изменится частота и длина волны колебательного контура, если площадь пластин конденсатора уменьшить в два раза?Для каждой величины определите соответствующий характер изменения:

 1) увеличится 2) уменьшится 3) не изменится

 Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

11.

12.

13.

14.
