Компас 3D. Интерфейс.

Знакомство с программой КОМПАС 3D LT

информатика

Компас  – это название продукта семейства  САПР  которые служат для построения и оформления проектной и конструкторской документации в соответствие с требованиями  ЕСКД  и  СПДС .

Программы данного семейства автоматически генерируют ассоциативные виды трехмерных моделей, в том числе разрезы, сечения, местные разрезы, местные виды, виды по стрелке, виды с разрывом.

Программа  " Компас " является продуктом компании "Аскон", а само название " Компас " является акронимом от фразы "комплекс автоматизированных систем", в торговых марках получило написание заглавными буквами "КОМПАС".

Преимущества использование программы:

• интерфейс полностью русифицирован;
• построение всех  чертежей  и оформление документации ведется в соответствие с требованиями предъявляемыми к конструкторской документации;
• интерфейс интуитивен и прост для начинающего пользователя;
• те возможности которые предлагаются ничем не уступают заграничным аналогам типа AutoCAD, Solid Works и др., при этом в отличие от перечисленных продуктов она имеется в свободном доступе;
• возможность участвовать в развитие данного программного обеспечения, что также интересно;

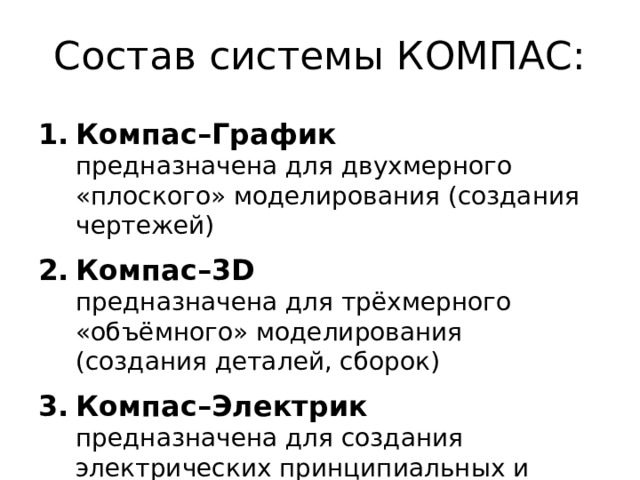

Состав системы КОМПАС:

• Компас–График предназначена для двухмерного «плоского» моделирования (создания чертежей)
• Компас–3D предназначена для трёхмерного «объёмного» моделирования (создания деталей, сборок)
• Компас–Электрик предназначена для создания электрических принципиальных и других схем

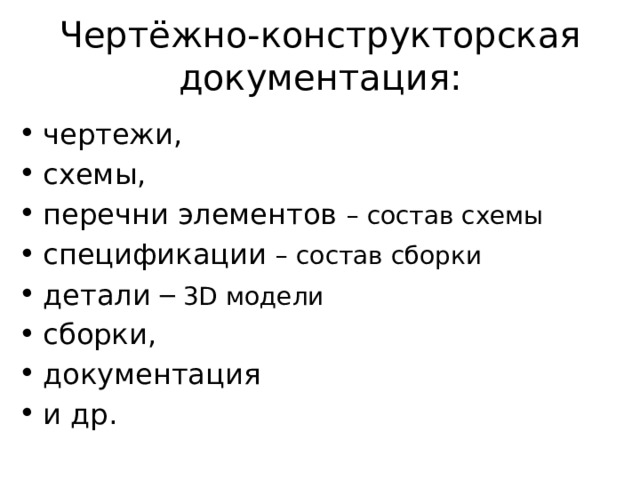

Чертёжно-конструкторская документация:

• чертежи,
• схемы,
• перечни элементов – состав схемы
• спецификации – состав сборки
• детали ─ 3D модели
• сборки,
• документация
• и др.

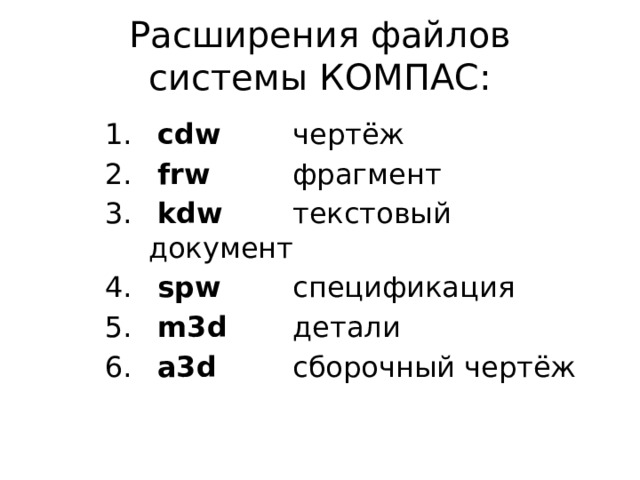

Расширения файлов системы КОМПАС:

• cdw чертёж
• frw фрагмент
• kdw текстовый документ
• spw спецификация
• m3d детали
• a3d сборочный чертёж

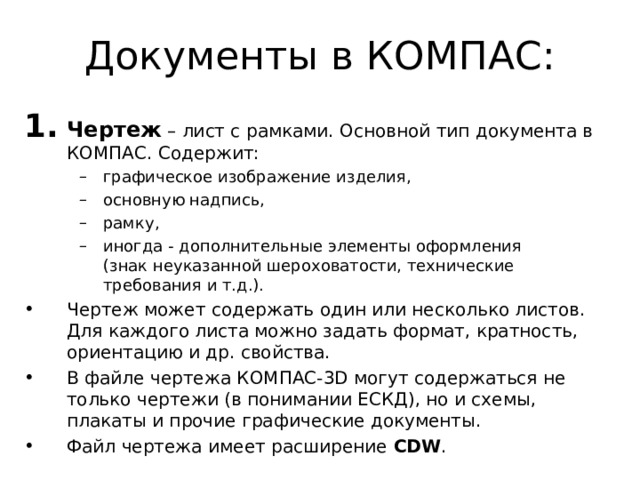

Документы в КОМПАС:

• Чертеж – лист с рамками. Основной тип документа в КОМПАС. Содержит:

• графическое изображение изделия, основную надпись, рамку, иногда - дополнительные элементы оформления (знак неуказанной шероховатости, технические требования и т.д.).
• графическое изображение изделия,
• основную надпись,
• рамку,
• иногда - дополнительные элементы оформления (знак неуказанной шероховатости, технические требования и т.д.).

• Чертеж может содержать один или несколько листов. Для каждого листа можно задать формат, кратность, ориентацию и др. свойства.
• В файле чертежа КОМПАС-3D могут содержаться не только чертежи (в понимании ЕСКД), но и схемы, плакаты и прочие графические документы.
• Файл чертежа имеет расширение CDW .

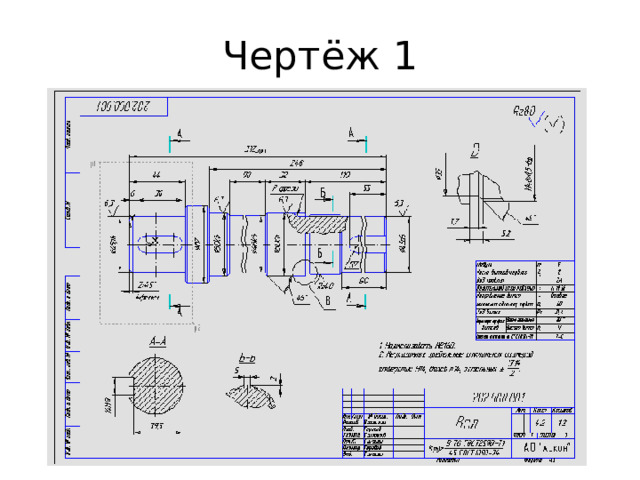

Чертёж 1

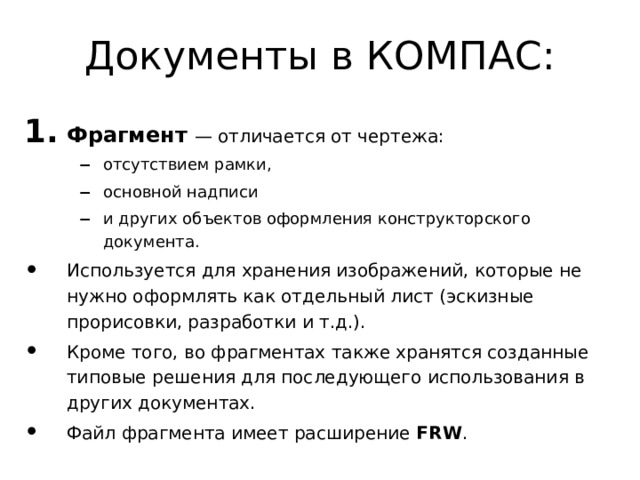

Документы в КОМПАС:

• Фрагмент — отличается от чертежа:

• отсутствием рамки, основной надписи и других объектов оформления конструкторского документа.
• отсутствием рамки,
• основной надписи
• и других объектов оформления конструкторского документа.

• Используется для хранения изображений, которые не нужно оформлять как отдельный лист (эскизные прорисовки, разработки и т.д.).
• Кроме того, во фрагментах также хранятся созданные типовые решения для последующего использования в других документах.
• Файл фрагмента имеет расширение FRW .

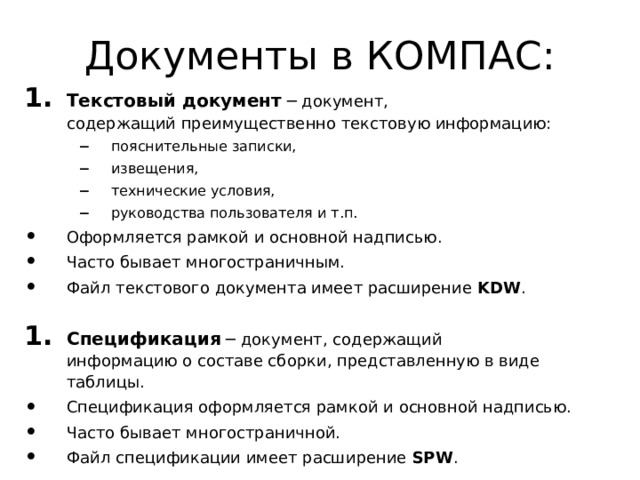

Документы в КОМПАС:

• Текстовый документ ─ документ, содержащий преимущественно текстовую информацию:

• пояснительные записки, извещения, технические условия, руководства пользователя и т.п.
• пояснительные записки,
• извещения,
• технические условия,
• руководства пользователя и т.п.

• Оформляется рамкой и основной надписью.
• Часто бывает многостраничным.
• Файл текстового документа имеет расширение KDW .

• Спецификация ─ документ, содержащий информацию о составе сборки, представленную в виде таблицы.

• Спецификация оформляется рамкой и основной надписью.
• Часто бывает многостраничной.
• Файл спецификации имеет расширение SPW .

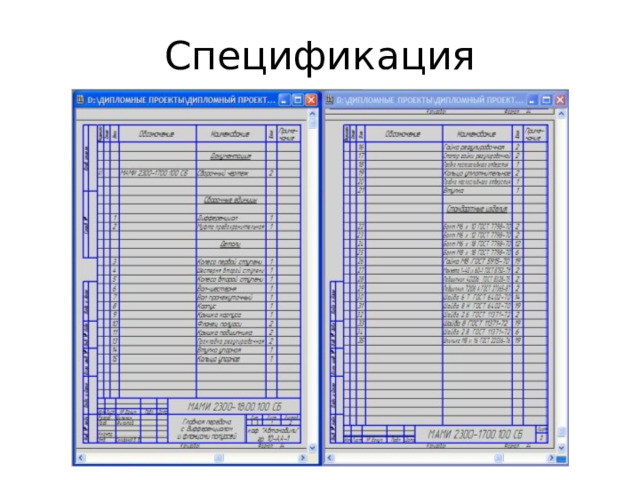

Спецификация

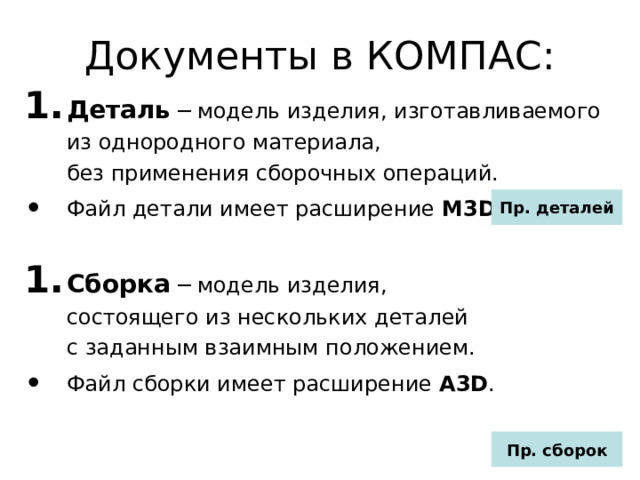

Документы в КОМПАС:

• Деталь ─ модель изделия, изготавливаемого из однородного материала, без применения сборочных операций.

• Файл детали имеет расширение M3D .

• Сборка ─ модель изделия, состоящего из нескольких деталей с заданным взаимным положением.

• Файл сборки имеет расширение A3D .

Пр. деталей

Пр. сборок

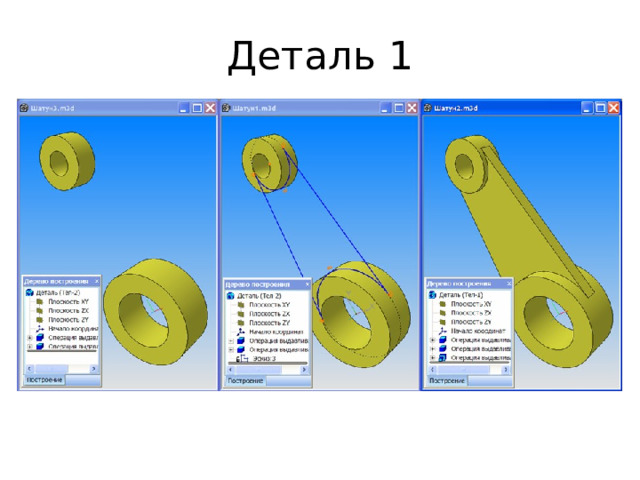

Деталь 1

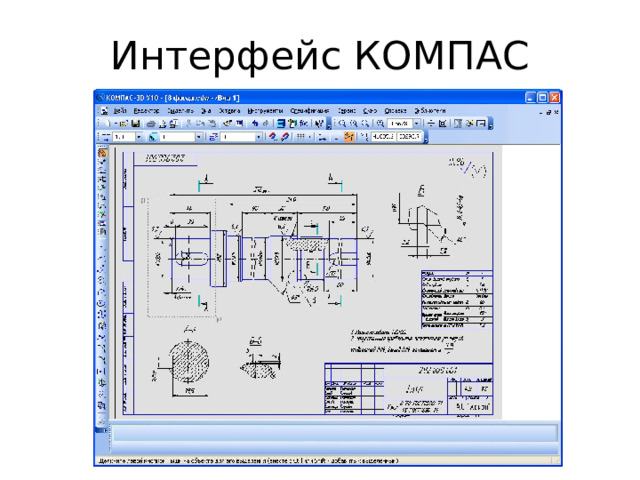

Интерфейс КОМПАС

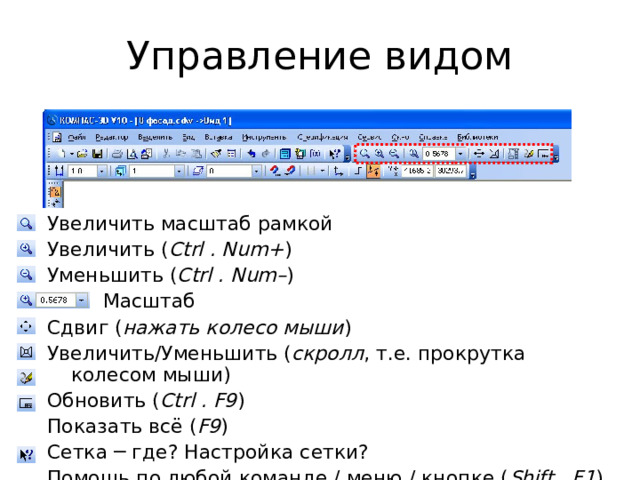

Управление видом

Увеличить масштаб рамкой

Увеличить ( Ctrl . Num+ )

Уменьшить ( Ctrl . Num– )

Масштаб

Сдвиг ( нажать колесо мыши )

Увеличить/Уменьшить ( скролл , т.е. прокрутка колесом мыши)

Обновить ( Ctrl . F9 )

Показать всё ( F9 )

Сетка ─ где? Настройка сетки?

Помощь по любой команде / меню / кнопке ( Shift . F1 )

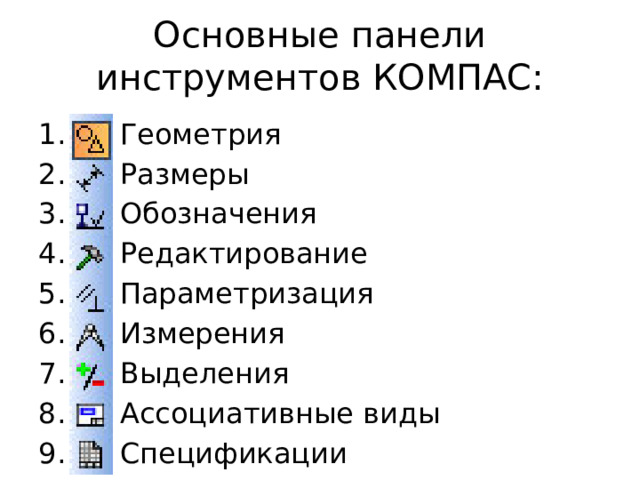

Основные панели инструментов КОМПАС:

• Геометрия
• Размеры
• Обозначения
• Редактирование
• Параметризация
• Измерения
• Выделения
• Ассоциативные виды
• Спецификации

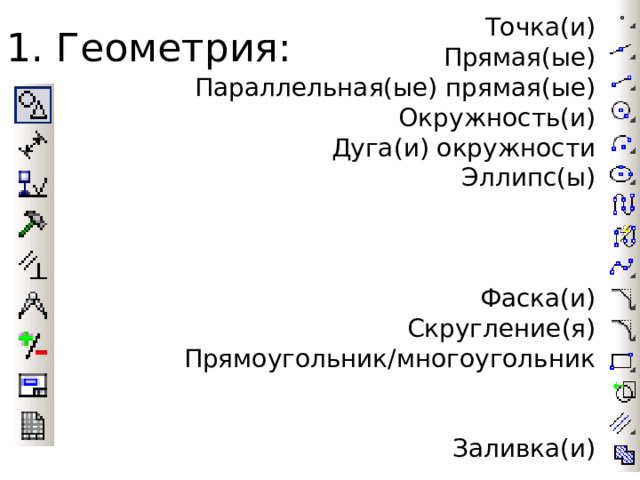

1. Геометрия:

Точка(и)

Прямая(ые)

Параллельная(ые) прямая(ые)

Окружность(и)

Дуга(и) окружности

Эллипс(ы)

Фаска(и)

Скругление(я)

Прямоугольник/многоугольник

Заливка(и)

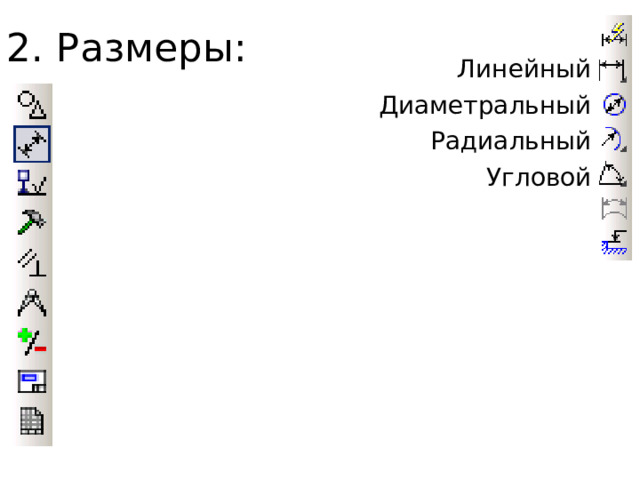

2. Размеры:

Линейный

Диаметральный

Радиальный

Угловой

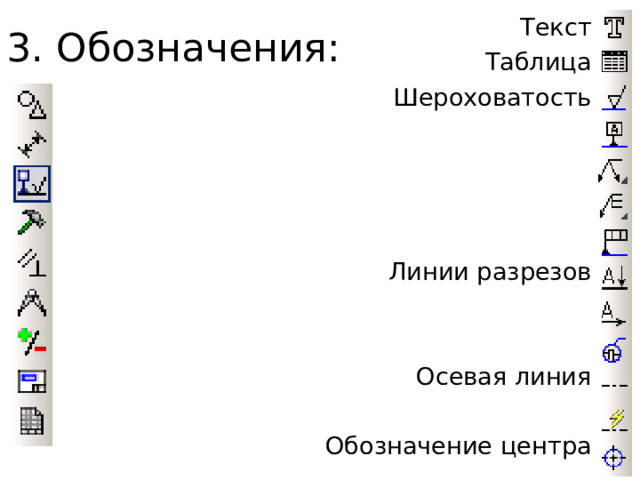

3. Обозначения:

Текст

Таблица

Шероховатость

Линии разрезов

Осевая линия

Обозначение центра

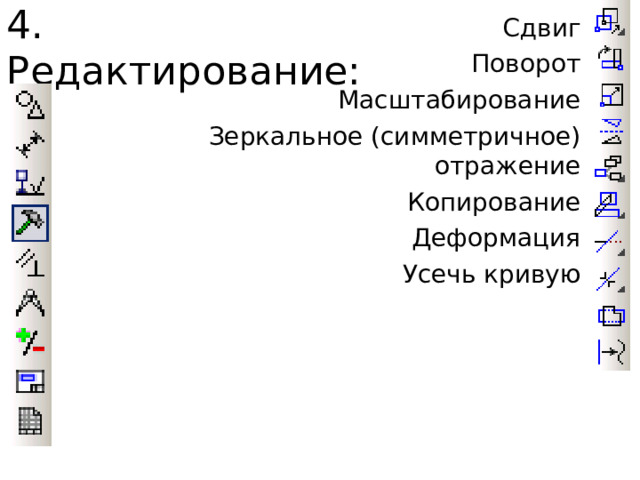

4. Редактирование:

Сдвиг

Поворот

Масштабирование

Зеркальное (симметричное) отражение

Копирование

Деформация

Усечь кривую

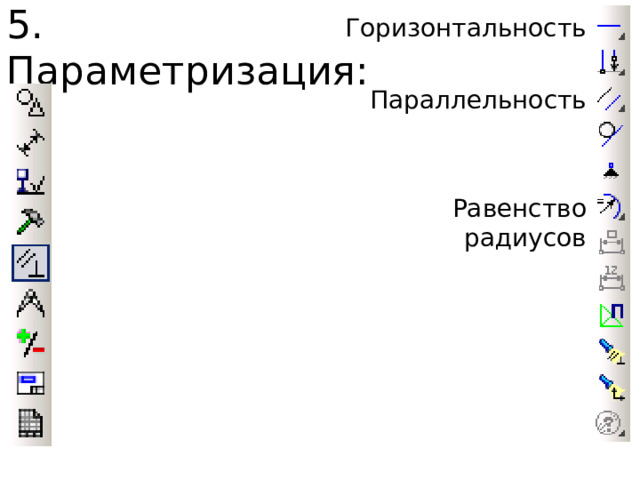

5. Параметризация:

Горизонтальность

Параллельность

Равенство радиусов

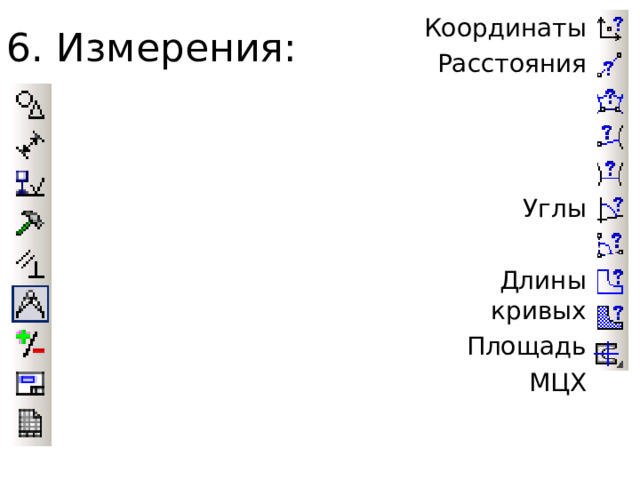

6. Измерения:

Координаты

Расстояния

Углы

Длины кривых

Площадь

МЦХ

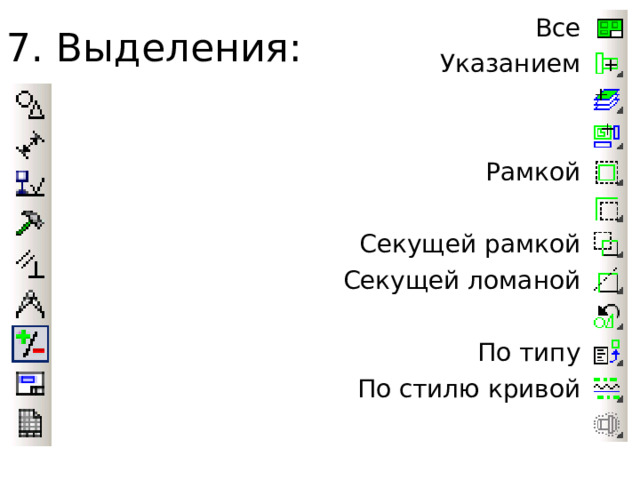

7. Выделения:

Все

Указанием

Рамкой

Секущей рамкой

Секущей ломаной

По типу

По стилю кривой

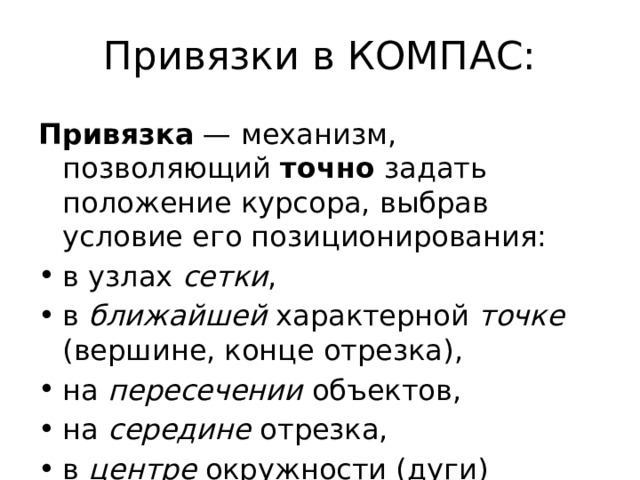

Привязки в КОМПАС:

Привязка — механизм, позволяющий точно задать положение курсора, выбрав условие его позиционирования:

• в узлах сетки ,
• в ближайшей характерной точке (вершине, конце отрезка),
• на пересечении объектов,
• на середине отрезка,
• в центре окружности (дуги)

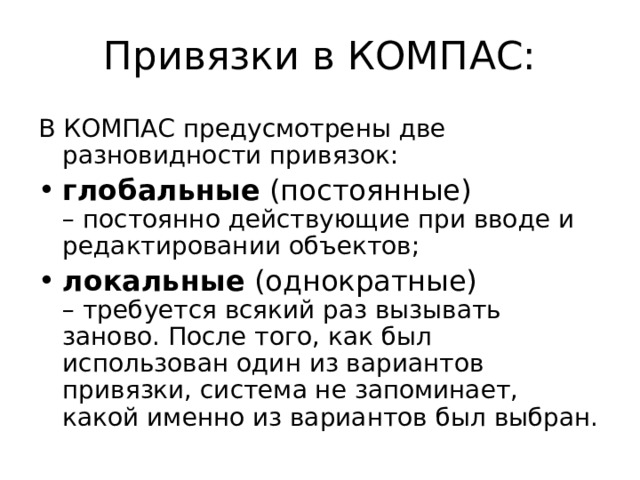

Привязки в КОМПАС:

В КОМПАС предусмотрены две разновидности привязок:

• глобальные (постоянные) – постоянно действующие при вводе и редактировании объектов;
• локальные (однократные) – требуется всякий раз вызывать заново. После того, как был использован один из вариантов привязки, система не запоминает, какой именно из вариантов был выбран.
