Конспекты лекций по столярным и плотничным работам. Тема № 9. Виды столярных соединений

Бруски столярных изделий соединяют между собой шиповым соединением, состоящим из двух элементов — шипа и гнезда или проушины. Шип — выступ на торце бруска, входящий в соответствующее гнездо или проушину другого бруска. Шипы бывают одинарными (рис. 42,а), двойными (рис. 42,б), многократными (рис. 42,в), т. е. более двух.

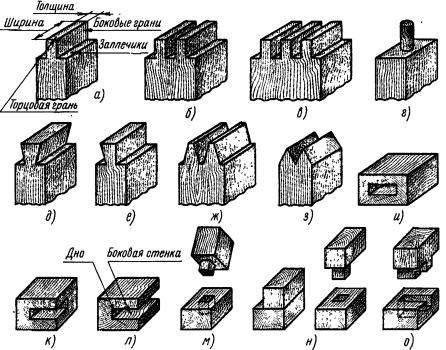

Рис. 42. Виды шипов:
а — одинарный, б — двойной, в — многократный, г — круглый, д — «ласточкин хвост», е — односторонний «ласточкин хвост», ж, з — зубчатые, и — гнездо, к, л — проушины, м — глухой шип, н — шип впотемок, о — шип в полупотемок

Цельный шип — это шип, составляющий одно целое с бруском. Вставным шипом называют шип, выполненный отдельно от бруска. Шип с поперечным сечением в виде круга называется круглым (рис. 42, г).

Шип «ласточкин хвост» (рис. 42,д) имеет профиль в виде равнобочной трапеции с большим основанием на торцовой грани шипа, односторонний шип «ласточкин хвост» — в виде прямоугольной трапеции с большим основанием на торцовой грани шипа (рис. 42, е).

Зубчатый шип имеет профиль в виде треугольника или трапеции, меньшее основание которого является торцовой гранью шипа (рис. 42, з), двукосый зубчатый шип (рис. 42, ж) — равнобедренного треугольника.

Одинарные и двойные шипы применяют при изготовлении окон, рамочных дверей, мебели; шип «ласточкин хвост» — при изготовлении ящиков, коробок; зубчатые шипы — при клеевом соединении деталей (сращивании) по длине.

Помимо этого применяют шипы круглые вставные при соединении делянок (заготовок) по ширине. Шипы впотемок и полупотемок (рис. 42, н, о), используют при изготовлении рамок, мебели и др. Кроме того, применяют гнезда и проушины, глухой шип, приведенные на рис. 42, и, к, л, м.

Шип впотемок делают не только при концевом соединении, но и в тех случаях, когда требуется, чтобы края гнезда были незаметны, так как получить ровные края гнезда не всегда удается. Чтобы скрыть этот дефект, у шипа вырезают потемок, т. е. снимают часть шипа по ширине с одной или обеих сторон.

Для того чтобы образовать шип, проушину, обработанные бруски, т. е. простроганные с четырех сторон на требуемый размер, предварительно размечают.
