Кусторезы, корчеватели и рыхлители

Кусторезы служат для расчистки территорий от кустарников и мелколесья при строительстве дорог, прокладке просек, подготовке строительных площадок. Рабочий орган кустореза — клинообразный отвал, к нижним кромкам которого прикреплены режущие ножи 9. Отвал устанавливается на универсальной раме, применяемой при оборудовании тракторов навесным оборудованием бульдозеров и корчевателей. Для защиты от шатающих деревьев и ветвей трактор оснащается ограждением 5 из труб. ‘При работе отвал ножами скользит по поверхности грунта и срезает кусты и деревья их режущими кромками.

Для подъема отвала в транспортное положение служат канатно-блочная система и полиспаст, приводимый в действие лебедкой 6, закрепленной на тракторе, или гидравлическая система с двумя гидроцилиндрами.

Корчеватели служат для корчевки пней, расчистки земельных участков от корней и крупных камней, уборки лесных участков от сваленных деревьев и кустарника после прохода кустореза. В ряде случаев корчеватели на мощных тракторах используют для рыхления плотных грунтов перед разработкой их скреперами и бульдозерами. Навесное оборудование корчевателя обычно устанавливается вместо бульдозерного оборудования на, гусеничный трактор или на двухосный пневмоколесный тягач.

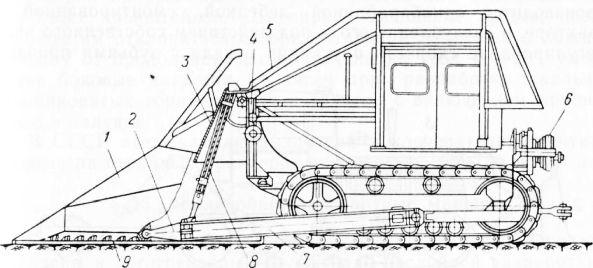

Рис. 1. Кусторез
1 — рабочий орган: 2 — съемная головка; 3 —щиток; 4— передняя стойка: 5 — ограждение трактора; 6 — лебедка; 7 — толкающая рама; 8 — полиспаст подъема рабочего органа; 9 — нож

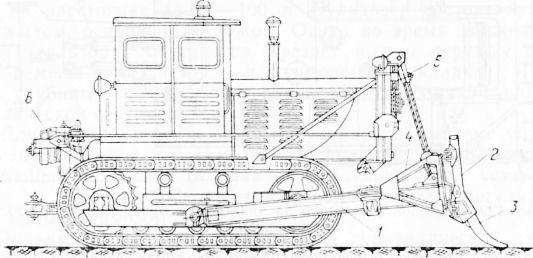

Рис. 2. Корчеватель

Корчеватель состоит из толкающей рамы, отвала с четырьмя корчующими зубьями, боковых толкателей, канатно-блочной системы и лебедки. Подъем отвала производится однобарабанной лебедкой, смонтированной на тракторе, а заглубление его — под действием собственного веса. Регулирование скорости опускания отвала с зубьями производится ленточным тормозом лебедки. Впереди трактора прикреплена передняя стойка с решетчатым стальным листом для предохранения радиатора от повреждений и с проушинами для крепления блоков канатной системы управления.

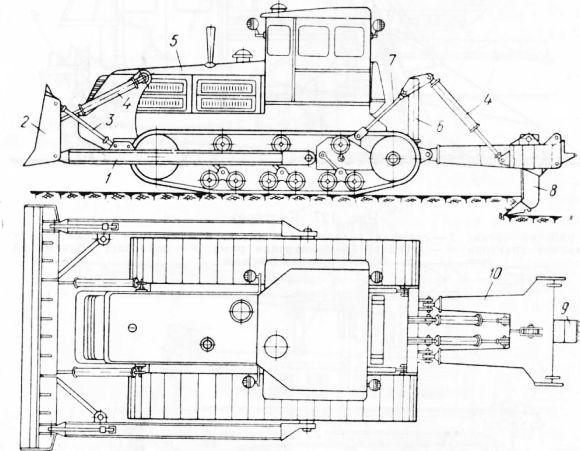

Рис. 2. Навесной рыхлитель на тракторе с бульдозерным оборудованием
1 — толкающая балка; 2 — отвал; 3 — раскос; 4 — тидрицилиндр; 5 — трактор; 6 — стойка крепления гидроцилиндра; 7 — подкос стойки; 8 — зуб; 9 — упзр для толкача; 10 — рама рыхлителя

Рыхлители служат для послойного разделения горных пород на отдельные куски или глыбы таких размеров, которые удобны для последующей разработки, погрузки и транспортировки. Рыхлители бывают прицепные к тракторам и навесные на них. Последние находят большее распространение. Рыхлители обычно используются в комплекте с другими землеройными машинами и в зависимости от мощности тягача могут работать на рыхлении различных горных пород.

Основными элементами навесного рыхлителя являются: рама, рыхлительные зубья и гидроцилиндры, обеспечивающие подъем и опускание рабочего оборудования. Зубья рыхлителя прикрепляются к раме жестко или с помощью поворотных кронштейнов. Шарнирное крепление зубьев, позволяющее им отклоняться в горизонтальной плоскости в каждую сторону от продольной оси рыхлителя на угол 10—00°, уменьшает боковые нагрузки на тягач при разработке скальных трещиноватых горных пород и грунтов с включением крупных глыб и валунов.
