Лекция №7 Двигатели, используемые в приводе стиральных машин.

МДК 02.01 Типовые технологические процессы обслуживания бытовых машин и приборов

Лекция №7

Двигатели, используемые в приводе стиральных машин.

ОБПОУ «КЭМТ»

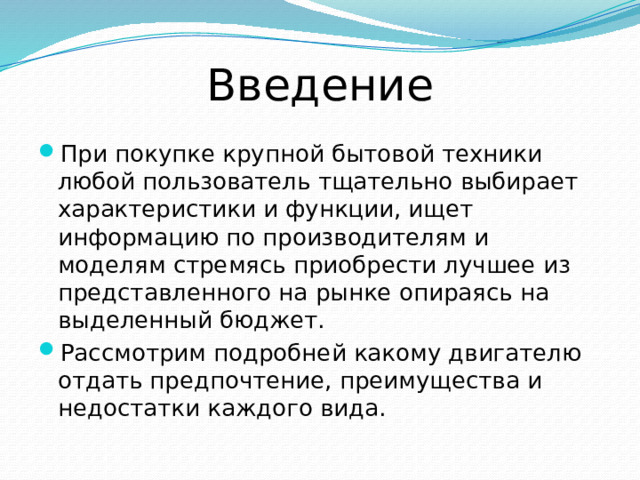

Введение

• При покупке крупной бытовой техники любой пользователь тщательно выбирает характеристики и функции, ищет информацию по производителям и моделям стремясь приобрести лучшее из представленного на рынке опираясь на выделенный бюджет.
• Рассмотрим подробней какому двигателю отдать предпочтение, преимущества и недостатки каждого вида.

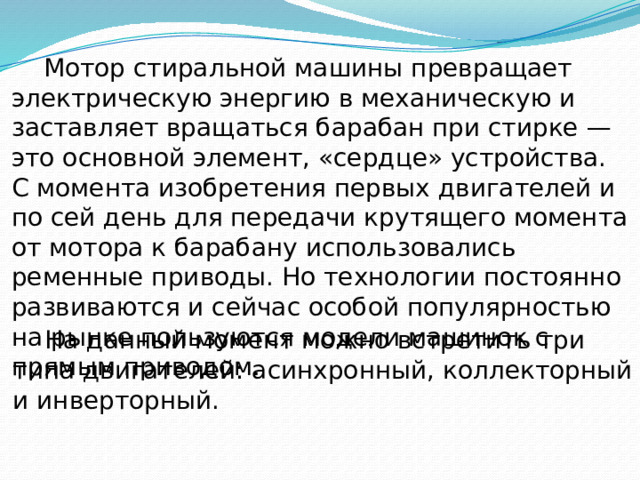

Мотор стиральной машины превращает электрическую энергию в механическую и заставляет вращаться барабан при стирке — это основной элемент, «сердце» устройства. С момента изобретения первых двигателей и по сей день для передачи крутящего момента от мотора к барабану использовались ременные приводы. Но технологии постоянно развиваются и сейчас особой популярностью на рынке пользуются модели машинок с прямым приводом.

На данный момент можно встретить три типа двигателей: асинхронный, коллекторный и инверторный.

Асинхронный

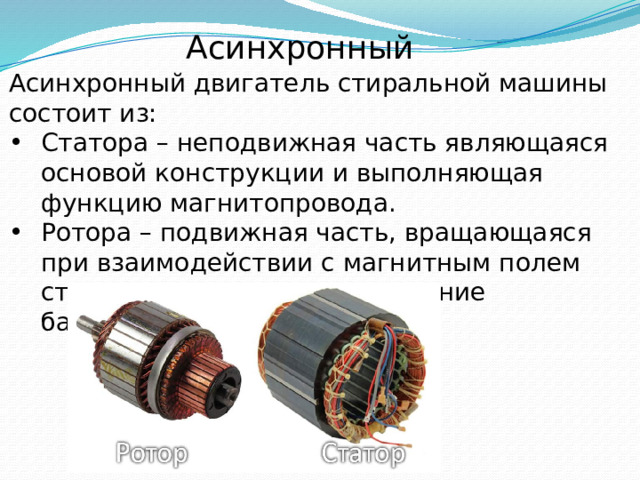

Асинхронный двигатель стиральной машины состоит из:

• Статора – неподвижная часть являющаяся основой конструкции и выполняющая функцию магнитопровода.
• Ротора – подвижная часть, вращающаяся при взаимодействии с магнитным полем статора и передающая вращение барабану.

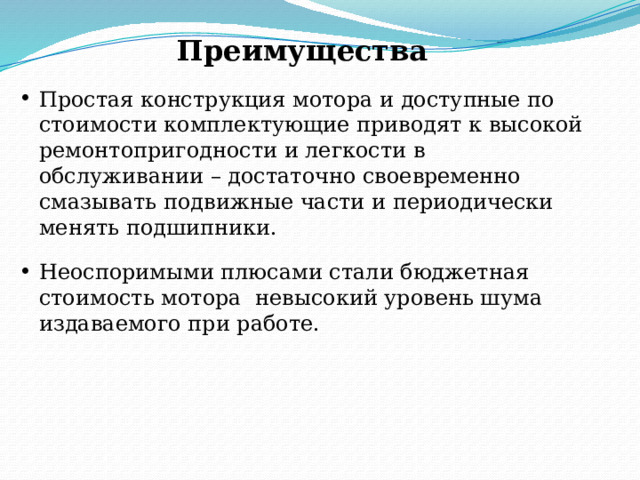

Преимущества

• Простая конструкция мотора и доступные по стоимости комплектующие приводят к высокой ремонтопригодности и легкости в обслуживании – достаточно своевременно смазывать подвижные части и периодически менять подшипники.

• Неоспоримыми плюсами стали бюджетная стоимость мотора невысокий уровень шума издаваемого при работе.

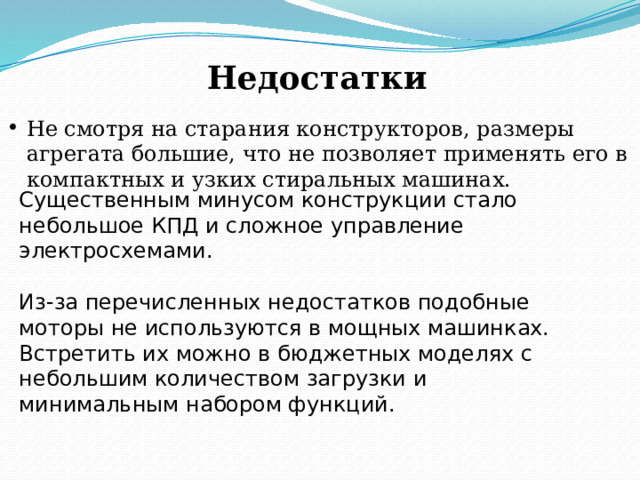

Недостатки

• Не смотря на старания конструкторов, размеры агрегата большие, что не позволяет применять его в компактных и узких стиральных машинах.

Существенным минусом конструкции стало небольшое КПД и сложное управление электросхемами.

Из-за перечисленных недостатков подобные моторы не используются в мощных машинках. Встретить их можно в бюджетных моделях с небольшим количеством загрузки и минимальным набором функций.

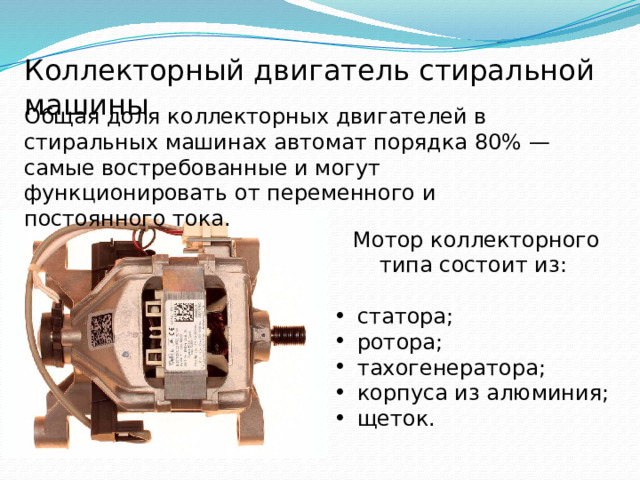

Коллекторный двигатель стиральной машины

Общая доля коллекторных двигателей в стиральных машинах автомат порядка 80% — самые востребованные и могут функционировать от переменного и постоянного тока.

Мотор коллекторного типа состоит из:

• статора;
• ротора;
• тахогенератора;
• корпуса из алюминия;
• щеток.

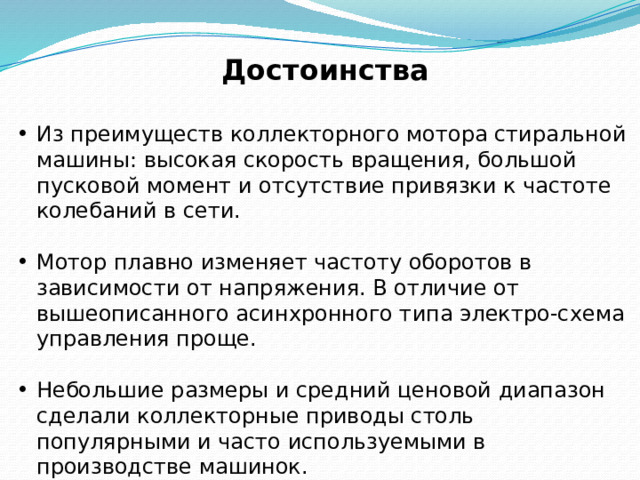

Достоинства

• Из преимуществ коллекторного мотора стиральной машины: высокая скорость вращения, большой пусковой момент и отсутствие привязки к частоте колебаний в сети.

• Мотор плавно изменяет частоту оборотов в зависимости от напряжения. В отличие от вышеописанного асинхронного типа электро-схема управления проще.

• Небольшие размеры и средний ценовой диапазон сделали коллекторные приводы столь популярными и часто используемыми в производстве машинок.

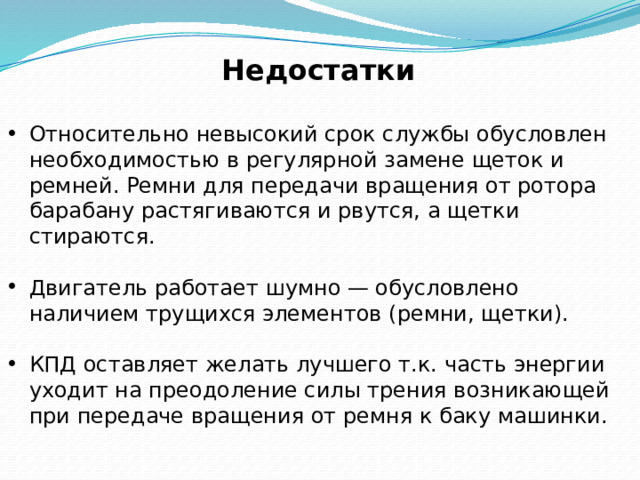

Недостатки

• Относительно невысокий срок службы обусловлен необходимостью в регулярной замене щеток и ремней. Ремни для передачи вращения от ротора барабану растягиваются и рвутся, а щетки стираются.

• Двигатель работает шумно — обусловлено наличием трущихся элементов (ремни, щетки).

• КПД оставляет желать лучшего т.к. часть энергии уходит на преодоление силы трения возникающей при передаче вращения от ремня к баку машинки.

Инверторный двигатель стиральной машины

В основе конструкции известные элементы:

• Статор – состоит из 36 катушек намотанных вокруг стальных сердечников и соединенных «звездой».

• Ротор – выполнен в форме чаши из стали с вклеенными по периметру 12 магнитами.

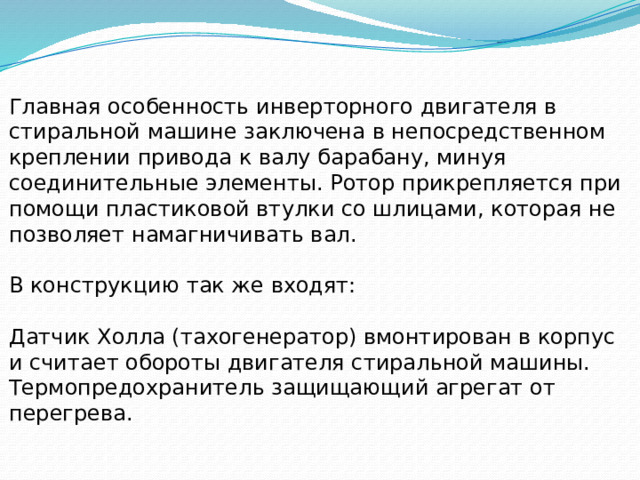

Главная особенность инверторного двигателя в стиральной машине заключена в непосредственном креплении привода к валу барабану, минуя соединительные элементы. Ротор прикрепляется при помощи пластиковой втулки со шлицами, которая не позволяет намагничивать вал.

В конструкцию так же входят:

Датчик Холла (тахогенератор) вмонтирован в корпус и считает обороты двигателя стиральной машины.

Термопредохранитель защищающий агрегат от перегрева.

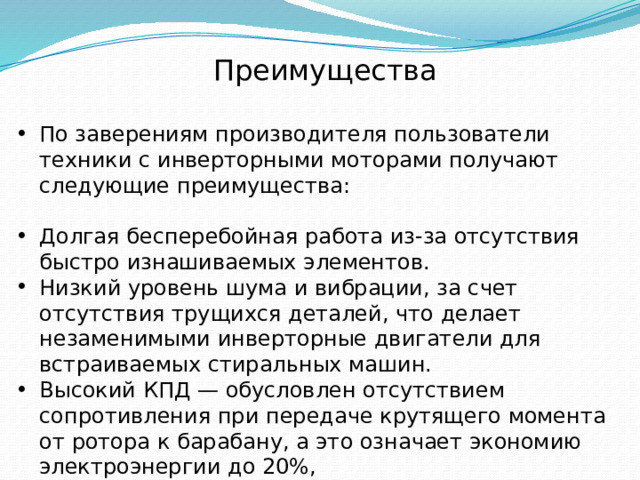

Преимущества

• По заверениям производителя пользователи техники с инверторными моторами получают следующие преимущества:

• Долгая бесперебойная работа из-за отсутствия быстро изнашиваемых элементов.
• Низкий уровень шума и вибрации, за счет отсутствия трущихся деталей, что делает незаменимыми инверторные двигатели для встраиваемых стиральных машин.
• Высокий КПД — обусловлен отсутствием сопротивления при передаче крутящего момента от ротора к барабану, а это означает экономию электроэнергии до 20%,
• Небольшие размеры.

Недостатки

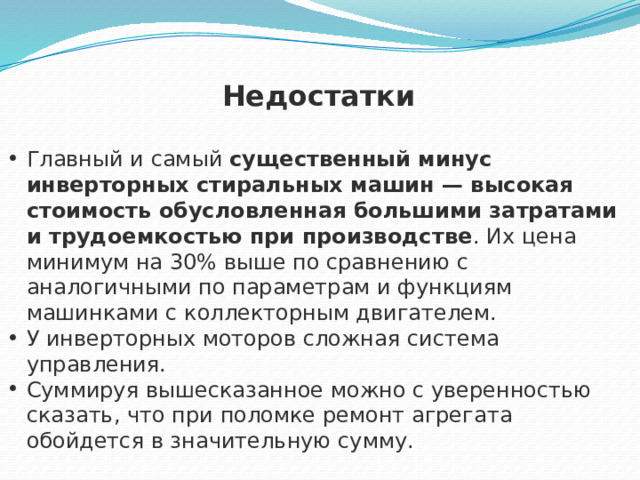

• Главный и самый  существенный минус инверторных стиральных машин — высокая стоимость обусловленная большими затратами и трудоемкостью при производстве . Их цена минимум на 30% выше по сравнению с аналогичными по параметрам и функциям машинками с коллекторным двигателем.
• У инверторных моторов сложная система управления.
• Суммируя вышесказанное можно с уверенностью сказать, что при поломке ремонт агрегата обойдется в значительную сумму.
