Магнитные и электромагнитные явления

Магнитные и электромагнитные явления

Автор : преподаватель физики

ГАПОУ СО «Саратовский техникум отраслевых технологий»

Соляник С.Р.

Саратов

2020г.

Магнитное поле. Магнитная индукция поля.

• Магнитное поле – это вид материи (частный случай электромагнитного поля). Особенностью магнитного поля является то, что это поле порождается проводниками с токами, движущимися электрически заряженными частицами и телами, намагниченными телами и переменным электрическим полем.

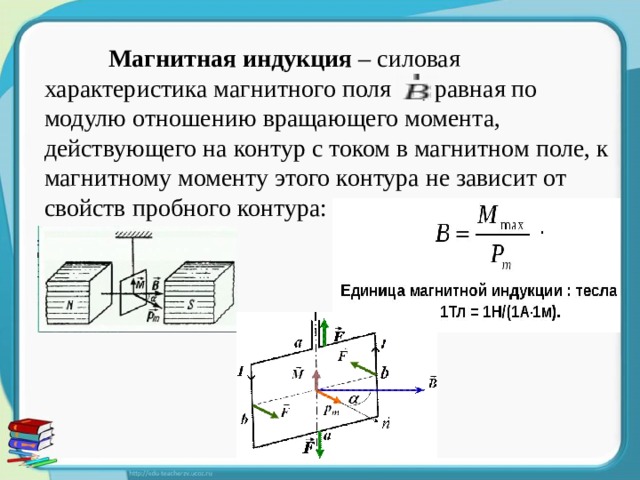

Магнитная индукция – силовая характеристика магнитного поля , равная по модулю отношению вращающего момента, действующего на контур с током в магнитном поле, к магнитному моменту этого контура не зависит от свойств пробного контура:

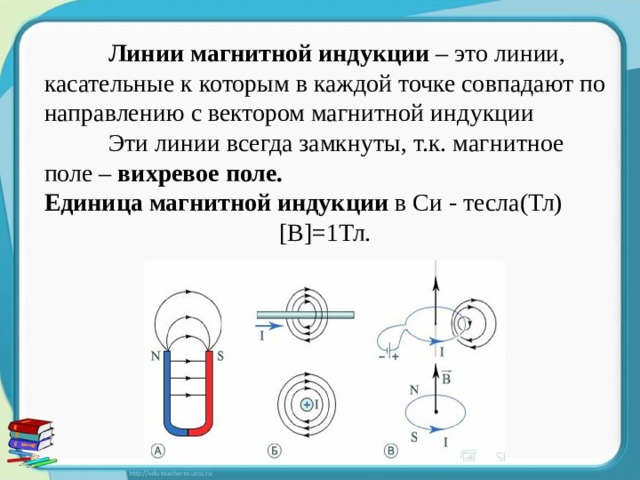

Линии магнитной индукции – это линии, касательные к которым в каждой точке совпадают по направлению с вектором магнитной индукции Эти линии всегда замкнуты, т.к. магнитное поле – вихревое поле.

Единица магнитной индукции в Си - тесла(Тл)

[B]=1Тл.

Действие магнитного поля на движущийся заряд и

проводник с током.

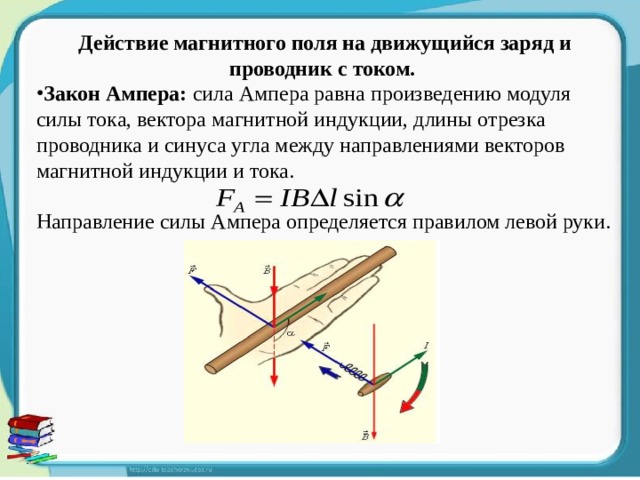

• Закон Ампера: сила Ампера равна произведению модуля силы тока, вектора магнитной индукции, длины отрезка проводника и синуса угла между направлениями векторов магнитной индукции и тока.

Направление силы Ампера определяется правилом левой руки.

Силу, действующую на движущуюся заряженную частицу со стороны магнитного поля, называют силой Лоренца :

• Сила Лоренца направлена перпендикулярно скорости движения заряда:
• сообщает заряженной частице центростремительное ускорение;
• работа силы Лоренца равна нулю.

Электромагнитная индукция.

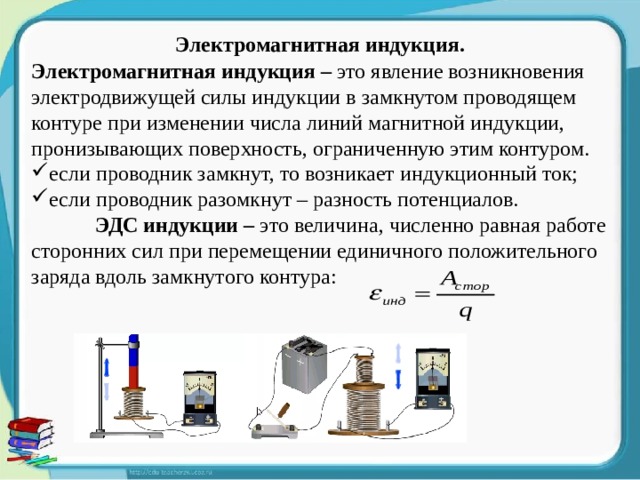

Электромагнитная индукция – это явление возникновения

электродвижущей силы индукции в замкнутом проводящем контуре при изменении числа линий магнитной индукции, пронизывающих поверхность, ограниченную этим контуром.

• если проводник замкнут, то возникает индукционный ток;
• если проводник разомкнут – разность потенциалов.

ЭДС индукции – это величина, численно равная работе сторонних сил при перемещении единичного положительного заряда вдоль замкнутого контура:

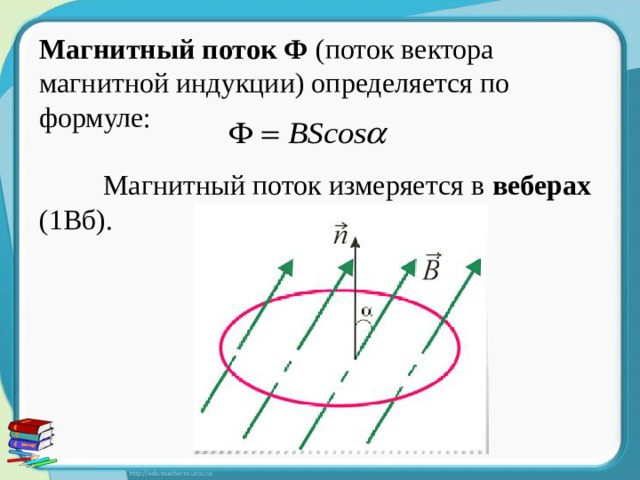

Магнитный поток Ф (поток вектора магнитной индукции) определяется по формуле:

Магнитный поток измеряется в веберах (1Вб).

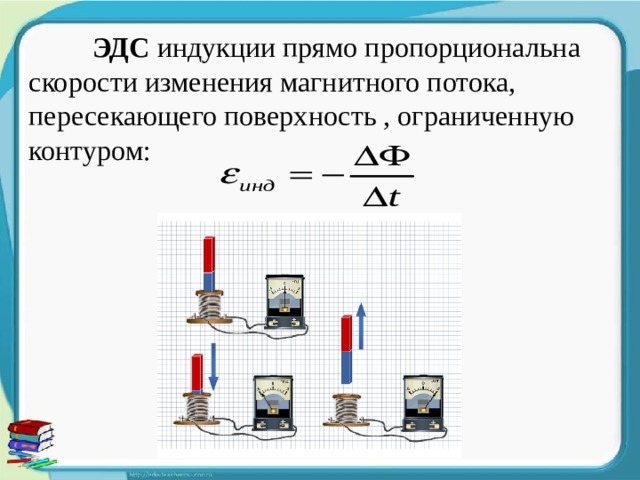

ЭДС индукции прямо пропорциональна скорости изменения магнитного потока, пересекающего поверхность , ограниченную контуром:

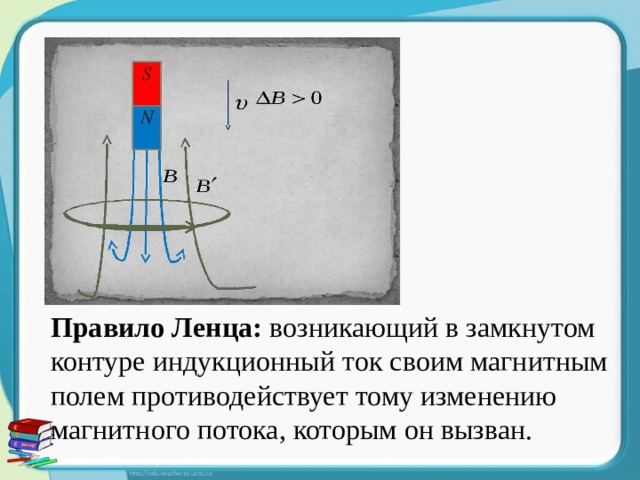

Правило Ленца: возникающий в замкнутом контуре индукционный ток своим магнитным полем противодействует тому изменению магнитного потока, которым он вызван.

Самоиндукция. Индуктивность. Энергия магнитного поля .

Самоиндукция – это явление возникновения ЭДС индукции

в проводнике при изменении силы тока в нем самом.

Закон самоиндукции:

L – индуктивность проводника, единица измерения индуктивности в Си – генри (1Гн).

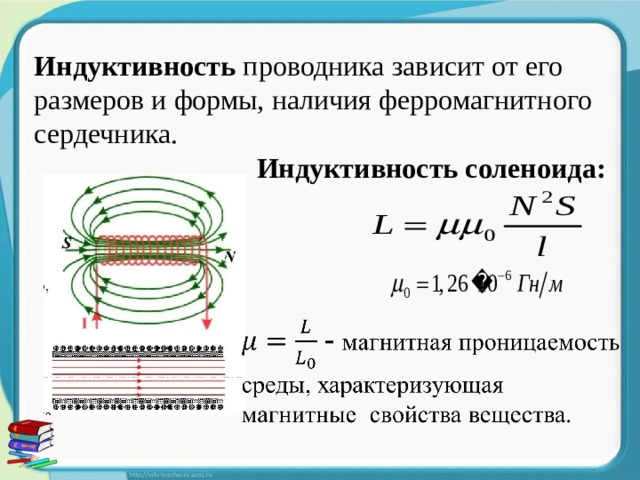

Индуктивность проводника зависит от его размеров и формы, наличия ферромагнитного сердечника.

Индуктивность соленоида:

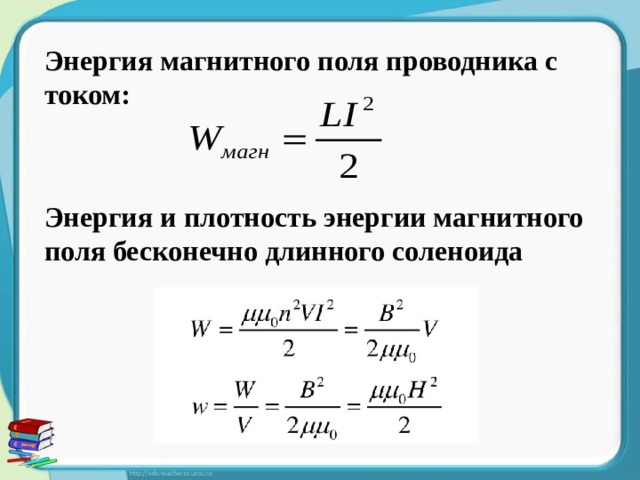

Энергия магнитного поля проводника с током:

Энергия и плотность энергии магнитного поля бесконечно длинного соленоида

Спасибо за внимание!
