Масштабность в композиции

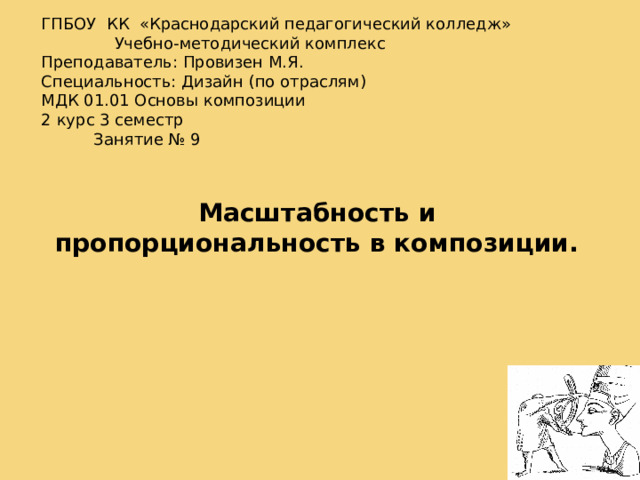

ГПБОУ КК «Краснодарский педагогический колледж»

Учебно-методический комплекс

Преподаватель: Провизен М.Я.

Специальность: Дизайн (по отраслям)

МДК 01.01 Основы композиции

2 курс 3 семестр Занятие № 9

Масштабность и пропорциональность в композиции.

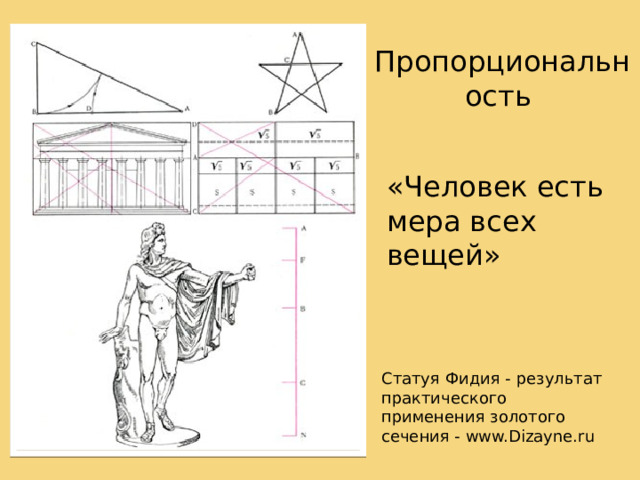

Пропорциональность

«Человек есть мера всех вещей»

Масштабность  - это наиболее сложное средство композиции, которое характеризует соразмерность предметов в сравнении друг с другом. Масштабность - соразмерность принятому эталону (человеку). "Человек есть мера всех вещей". Эти слова, высеченные на мраморе Дельфийского храма, довольно точно выражают суть масштабности предметного мира - всего того, что создает человек.

Статуя Фидия - результат практического применения золотого сечения - www.Dizayne.ru

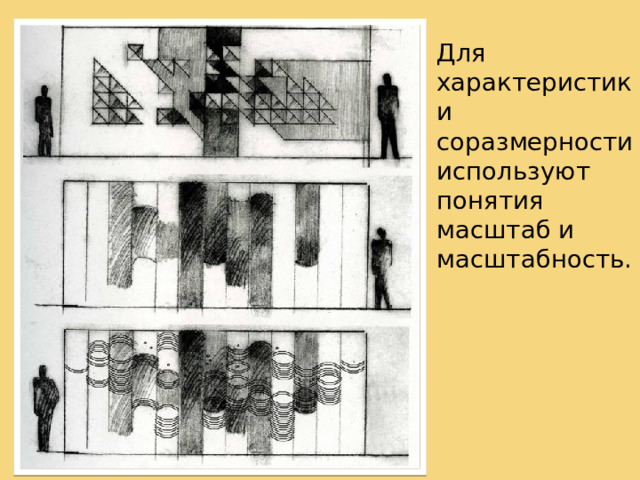

Для характеристики соразмерности используют понятия масштаб и масштабность.

Восприятие реальной величины, т.е. размера, предметов возникает только в сравнении друг относительно друга. Для характеристики соразмерности используют понятия масштаб и масштабность. При достижении масштабности большую роль играют мелкие детали. Достаточно свободно можно использовать масштабность, исходя, прежде всего из соображений художественной выразительности. Масштаб и пропорции неразрывно связаны между собой.

Симметрия и пропорции в природе

В природе существует удивительная пропорция, которая многократно повторяется в самых разных живых структурах — строении раковин, рисунке волокон деревьев, расположении лепестков цветов, строении человеческого тела и даже в расположении планет. Чудесная способность этой пропорции сообщать творению человеческих рук гармонию, заложенную в самой природе, с глубокой древности привлекала ученых, художников, строителей и философов. Мы найдем ее в пирамиде Хеопса и в афинском Парфеноне, в мечети Тадж-Махал и в европейских средневековых соборах, в работах Леонардо да Винчи и Микеланджело.

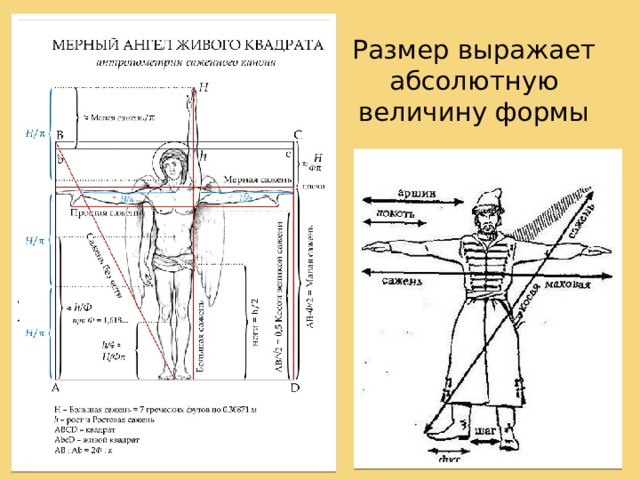

Размер выражает абсолютную величину формы

Размер выражает абсолютную величину формы. Эта величи­на ни с чем не сравнивается. Она оценивается просто как боль­шая или малая. Исходной для него является некая абстрактная единица, включаемая в ту или иную систему мер - метр, дюйм и т. д. В зависимости от размера форма характеризуется в ком­позиционном плане как высокая или низкая, длинная или короткая и т. д.

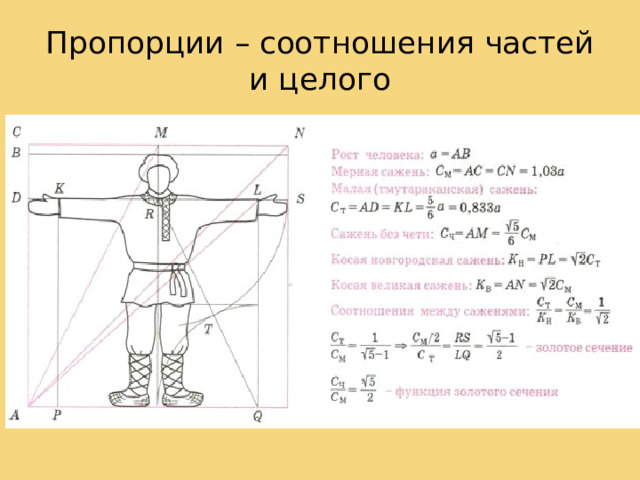

Пропорции – соотношения частей и целого

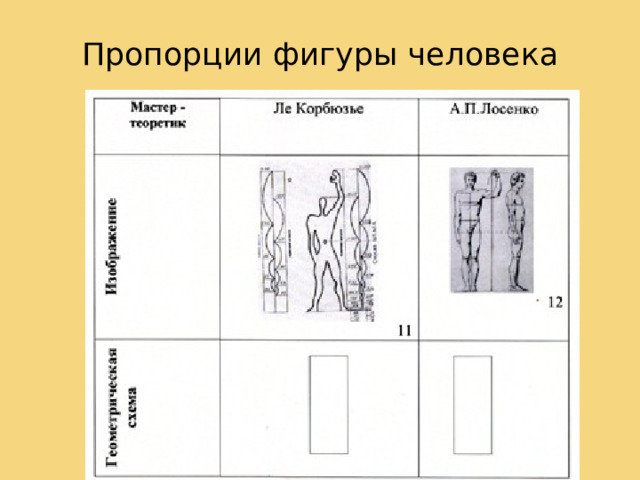

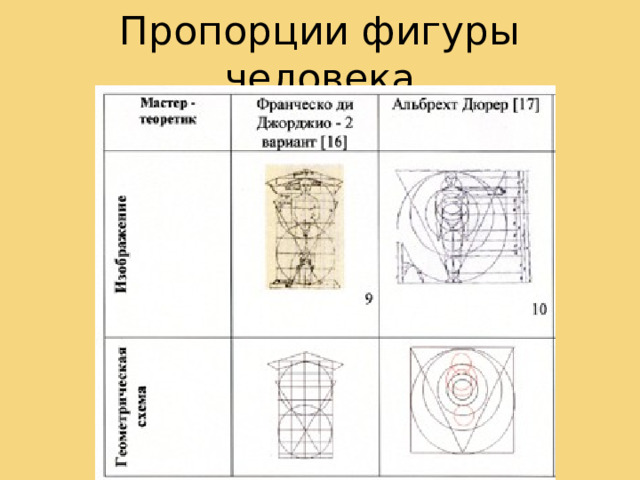

Пропорции фигуры человека

Пропорции фигуры человека

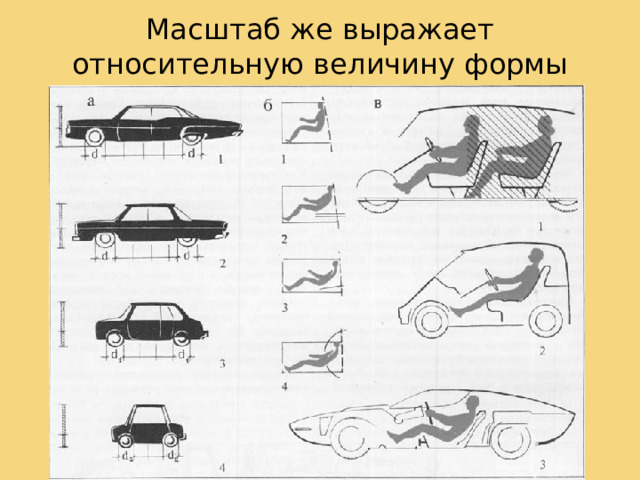

Масштаб же выражает относительную величину формы

Масштаб же выражает относительную величину формы, соразмерную в той или иной степени с другой исходной вели­чиной или, в композиционном плане, с тем впечатлением, которое производит эта форма на человека.

«Модулёр – мерило, основанное на сочетании математики и человеческого масштаба

Остановимся на достижении XX века – «модулёре» Ле Корбюзье, созданном для применения как в плоскостных композициях (в том числе, в графических работах), так и для создания объемных и объемно-пространственных композиций. Ле Корбюзье так определил для себя необходимость решения этой проблемы: «Если бы инструмент для линейных и оптических измерений, подобный музыкальной записи, был бы найден, то насколько легче было бы работать в архитектуре!

В современном машинизированном обществе, где оборудование с каждым днем совершенствуется для блага человека, создание гаммы визуальных измерений вполне уместно. Новый инструмент пропорционирования архитектурных форм явится основным средством объединения и сочетания человеческого труда, разобщенного – я бы сказал, разорванного – в наши дни двух трудно примиримых между собой систем: англосаксонской фут-дюйм, с одной стороны, и метрической с другой»  2* .

Ле Корбюзье не удовлетворился разновидностью системы Фибоначчи и сформулировал характеристику своего «модулёра»: «Модулёр – мерило, основанное на сочетании математики и человеческого масштаба; оно состоит из двух рядов числовых величин – красного и синего ряда. Можно ли ограничиться одной только числовой таблицей? Нет.

Ле Корбюзье. Модулёр. 1947

• В чисто композиционном, художественном значении мас­штаб представляет собой соразмерность, выраженную не в числах или отрезках, а в зрительном соответствии формы чело­веку.

Метр – это всего только условная, абстрактная величина; сантиметр, дециметр, метр – это всего только наименования, принятые в десятичной системе… Числовые величины модулёра – это размеры конкретные, обладающие материальностью, они представляют собой результат выбора из бесконечного множества величин. Эти меры – величины числовые и обладают всеми свойствами чисел…» «…Сущность изобретения была выражена с редкой простотой: «модулёр» – это средство измерения, основой которого являются рост человека и математика. Человек с поднятой рукой дает нам точки, определяющие занятое пространство – нога, солнечное сплетение, голова, кончик пальцев поднятой руки – три интервала, обуславливающие серию золотого сечения, называемую рядом Фибоначчи. С другой стороны, математика предлагает здесь некоторое изменение, очень простое и в то же время весьма существенное: простой квадрат, удвоение и два золотых сечения. Сочетания, полученные в результате использования «модулёра», оказались беспредельными»  3* .

Модулёр выдержал довольно длительный срок проверки и был оценен положительно во всем мире. Архитекторы повсюду признали, что это не загадка, а инструмент, который можно вложить в руки тем, кто конструирует формы для простой цели.

Модулор (упрощенная схема)

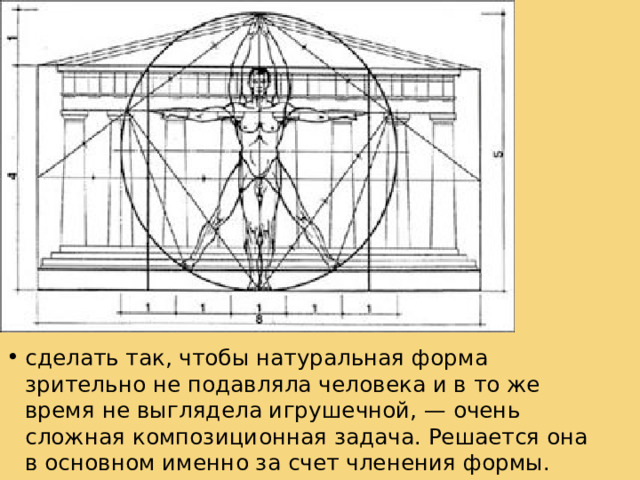

Крупным компо­зиционным масштабом не обязательно отличается большая форма. В большой форме часто поражает абсолютная величи­на — размер, но не масштаб, соразмерный человеку. Добиться его, т. е. сделать так, чтобы натуральная форма зрительно не подавляла человека и в то же время не выглядела игрушеч­ной, — очень сложная композиционная задача. Решается она в основном именно за счет членения формы. Крупный масштаб относим со слабо расчлененной формой, мелкий — с сильно расчлененной формой. Всякое членение придает форме мел­кий (легкий) характер, подчеркивая при этом, как правило, ее большие размеры.

• сделать так, чтобы натуральная форма зрительно не подавляла человека и в то же время не выглядела игрушеч­ной, — очень сложная композиционная задача. Решается она в основном именно за счет членения формы.

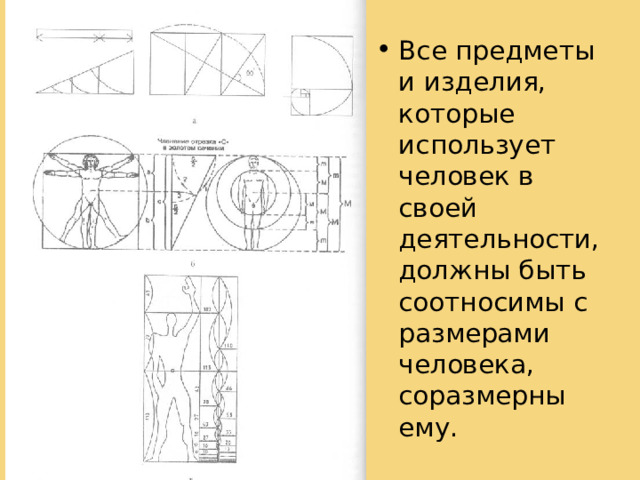

• Все предметы и изделия, которые использует человек в своей деятельности, должны быть соотносимы с размерами человека, соразмерны ему.

Уточним, что формы, включаемые в пространство, зритель­но оцениваются по масштабу в связи не только с человеком, но и с этим пространством. Таким образом, они приобретают сложный, двойственный масштаб. Выражается он в одновременном укрупнении и размельчении формы.

При масштабном сопоставлении форм с человеком выявляется одна важная композиционная закономерность: чем меньше форма, тем она должна быть крупнее, и наоборот, чем больше — тем мельче. Вытекает эта закономерность из естественного процесса развития форм в природе. Вначале любая природная форма мала и слабо расчленена (как, например, росток), в конце своего развития — велика и сильно расчленена (как куст или дерево).

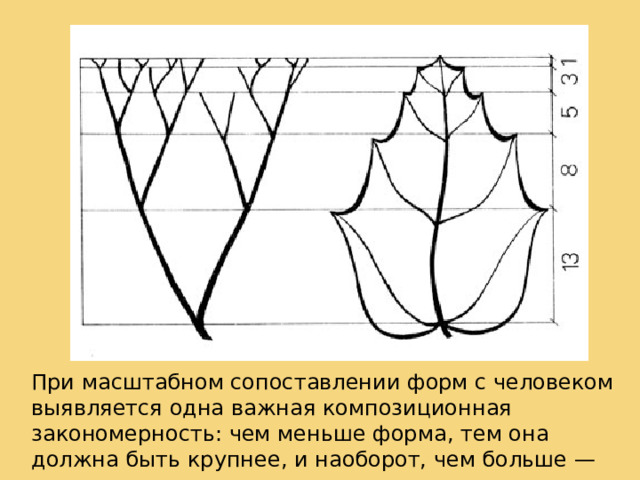

При масштабном сопоставлении форм с человеком выявляется одна важная композиционная закономерность: чем меньше форма, тем она должна быть крупнее, и наоборот, чем больше — тем мельче.

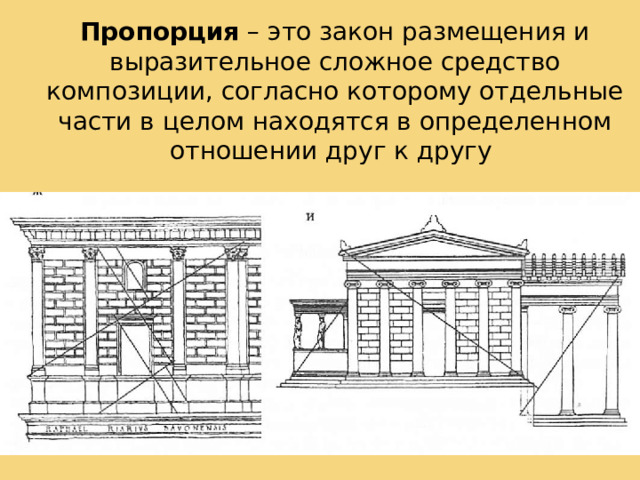

Пропорция  – это закон размещения и выразительное сложное средство композиции, согласно которому отдельные части в целом находятся в определенном отношении друг к другу

Пропорция  – это закон размещения и выразительное сложное средство композиции, согласно которому отдельные части в целом находятся в определенном отношении друг к другу (т.е. высота к ширине или ширина к глубине). Пропорциональные величины зависят друг от друга на столько, что с увеличением одной в несколько раз, соответственно во столько же раз увеличивается другая величина. Пропорцианирование следует воспринимать как творческий процесс. Все должно быть взаимосвязано пропорциями, т.к. они определяют соразмерность и гармоническую согласованность всех элементов композиции, всех ее частей между собой и целым. Все необходимо выверить на столько, что чтобы ни прибавить, ни убрать ничего было бы нельзя. Ярким примером является золотая пропорция (сечение).

• Витрувианский человек - рисунок, сделаный  Леонардо Да Винчи  примерно в 1490-92 годах, как иллюстрация для книги, посвященной трудам Витрувия.
• Рисунок сопровождается пояснительными надписями, в одном из его журналов. На нем изображена фигура обнаженного мужчины в двух наложенных одна на другую позициях: с разведенными в стороны руками, описывающими круг и квадрат.

На рисунке Леонардо да Винчи изображена связь квадрата и круга с человеческой фигурой известная еще древним, (Витрувий). Квадрат является устойчивой, статичной фигурой. Она ассоциируется с чем-то неподвижным, завершенным. В Древнем мире у некоторых народов изображение квадрата было связано с символикой смерти. (В этой связи интересно заметить, что пропорции квадрата в природе встречаются в формах неживой материи, у кристаллов).  Благодаря своей статической завершенности квадрат используется в прикладной графике, в области визуальных коммуникаций наряду с формой круга как элемент, фиксирующий внимание, а также для ограничения пространства, на котором сосредоточена информация.

В основу модульных сеток часто бывает положен квадрат. Квадрат очень удобный модуль. Он широко используется как модуль в современной мебельной промышленности, в собенности, при конструировании сборной мебели, «стенок». Двойной квадрат издавна известен как модуль традиционного японского дома, где размеры комнат находились в соответствии с тем, сколько раз уложится на полу циновка-татами, имеющая пропорции двойного квадрата.

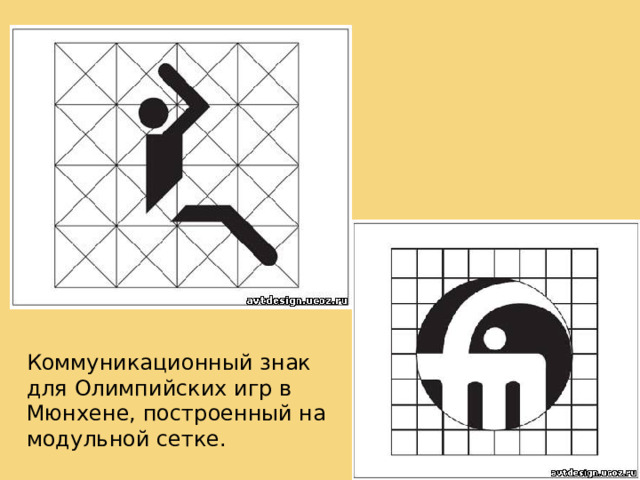

Коммуникационный знак для Олимпийских игр в Мюнхене, построенный на модульной сетке.

В композиционной структуре произведений искусства и дизайна имеют значение пропорции прямоугольников и других геометрических фигур, в которые вписывается данное произведение или его основные части. Поэтому следует рассмотреть прямоугольники, которые нашли наиболее широкое применение благодаря своим гармоническим свойствам (о прямоугольнике золотого сечения говорилось выше). Обратимся снова к квадрату. Квадрат как конструктивная форма известен издавна. Он привлекал внимание художников Древнего мира и эпохи Возрождения.

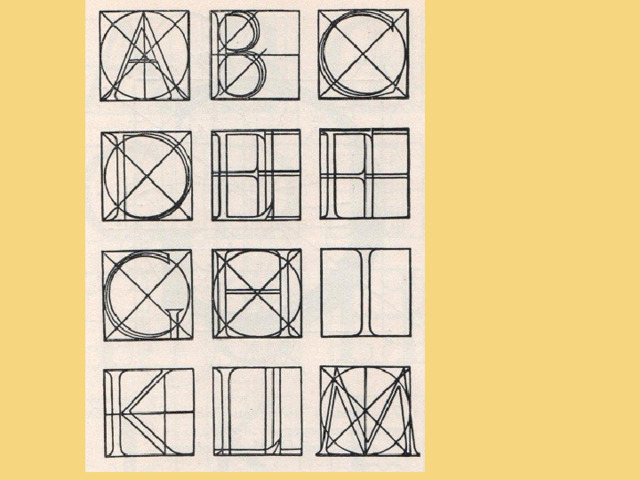

Буква со всеми своими элементами вписывалась в квадрат, хотя и не все буквы приравнивались к квадрату, однако общий композиционный строй определялся квадратом.

Алфавит букв, построенных на основе геометрических схем, из книги Луки Пачоли (Божественная пропорция), 1509

Буквы Жоффруа Тори из книги Цветущая лука, Париж, 1529г.

Художники Возрождения — немец Дюрер, итальянец Пачоли, француз Тори, занимаясь разработкой начертания букв, исходили из формы квадрата, буква со всеми своими элементами вписывалась в квадрат, хотя и не все буквы приравнивались к квадрату, однако общий композиционный строй определялся к

Пропорции интересовали художников во все времена. Об этом свидетельствуют различные пропорциональные системы, обнаруженные позднейшими исследователями в архитектурных сооружениях прошлых эпох - в египетских пирамидах, в греческих храмах, во дворцах и театрах Рима. Это понятно. Пропорции играют исключительную роль в предметном пластическом искусстве. О пропорциях как средстве гармонизации формы написано, пожалуй, больше, чем обо всех других, вместе взятых. Исследованию пропорций посвящали свои труды ученые, зодчие и художники античности и эпохи Ренессанса (Витрувий, Палладио, Виньола, Серлио и многие другие). Знали силу этого средства и в совершенстве владели им многие мастера-ремесленники— эти инженеры и дизайнеры своего времени, создававшие прекрасные станки, машины, часы, светильники, мебель. Формы вещей XIV—XV вв. и более позднего времени нередко поражают совершенством своих пропорций.вадратом.

Пропорции – отношение частей предмета между собой и к целому.

• Существует несколько видов пропорциональности: математическая, геометрическая, гармоническая и др.

Первое правило прямо следует из закона единства и  требует соразмерности ,  пропорциональной гармонии  предмета, будь то изображение на плоскости или объемный предмет. Пропорции – отношение частей предмета между собой и к целому.

    Существует несколько видов пропорциональности: математическая, геометрическая, гармоническая и др. В  математической пропорции  равенство двух отношений выражается в формуле  a:b = c:d . Члены пропорции взаимосвязаны; любой из них может быть определен по трем остальным.  Геометрическая пропорция  состоит из трех элементов:  а:b=b:c . Общий член пропорции называется средней геометрической величиной. В  гармоническую пропорцию  входят три элемента: А, В, С. Гармонические пропорции были известны еще в античности, наибольшую известность приобрела так называемая «золотая пропорция» («золотое сечение»):   a:b=b:(a+b) . В данном отношении последний член пропорции приравнивается к сумме первых двух.

Пропорциональный  — значит находящийся в определенном отношении к какой-либо величине.

• Пропорциональные величины  — величины, зависящие друг от друга таким образом, что с увеличением одной из них в несколько раз соответственно во столько же раз увеличивается другая величина.

Пропорциональный  — значит находящийся в определенном отношении к какой-либо величине.  Пропорциональные величины  — величины, зависящие друг от друга таким образом, что с увеличением одной из них в несколько раз соответственно во столько же раз увеличивается другая величина. В противном случае пропорции нарушаются. Размерные отношения элементов формы — это та основа, на которой строится вся композиция. Как бы ни были сами по себе хороши детали изделия, но если всю его объемно-пространственную структуру не объединяет четкая пропорциональная система, трудно рассчитывать на целостность формы. Пропорционирование следует рассматривать как творческий процесс, поэтому каждое сооружение, каждое промышленное изделие представляет целую систему размерных отношений, определяющую функциональное назначение предмета. Нельзя пропорционировать, скажем, станок, прежде чем определится его кинематическая схема. Пропорция учитывает конкретные условия, место и назначение предмета. В предметном мире, как и в мире природы, все должно быть взаимосвязано пропорциями.

• У пражнение 1   Постройте посредством циркуля и линейки два отрезка в пропорциях золотого сечения. Затем меньший из них опять поделите в пропорции золотого сечения на два отрезка и т. д.
• Упражнение 2   Постройте прямоугольник со сторонами в пропорции золотого сечения. Затем найдите простой способ расчленить его на любое количество прямоугольников, сохраняя при этом пропорции золотого сечения. Создайте на этой основе композицию в прямоугольнике.
• Упражнение 3   Возьмите фотографию скульптуры Поликлета. Наложите на нее кальку и перерисуйте. Потом попробуйте составить схему пропорционирования.
• Упражнение 4   Создайте формальную композицию. Выразите ее в двух системах пропорций. Первая композиция – в системе пропорций 1:1, вторая- в пропорции золотого сечения. Сравните и охарактеризуйте их. Выбирая определенную систему пропорций, вы тем самым уже определяете характер произведения, его художественный строй.

Пропорции лишь тогда приобретают действенную силу, когда проектировщик подходит к ним от самой сущности вещи, а не навязывает форме произвольно выбранную пропорциональную схему. Вспомним диалог Сократа и оружейника Пистия. Философ спрашивает оружейника: «Как получается, что ты продаешь больше панцирей, чем другие мастера, хотя делаешь их не более прочными и не более роскошными?» — «Потому, что я делаю их пропорциональными».— «Но ведь бывают непропорциональные фигуры. Как же ты можешь делать «пропорциональные» панцири для «непропорциональных» фигур?» — «А я их подгоняю. Панцирь по мерке и есть панцирь пропорциональный».

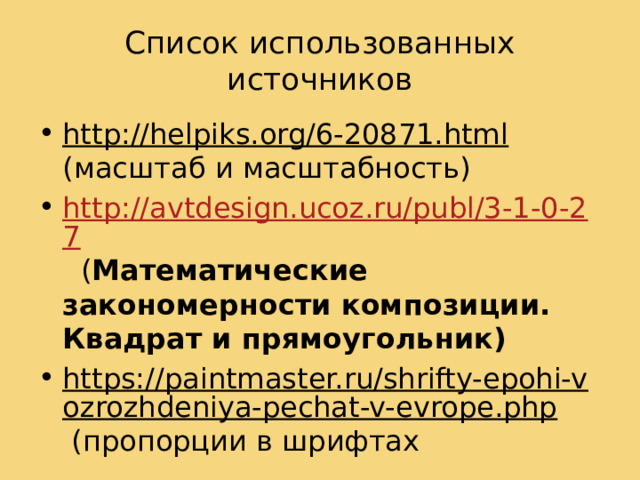

Список использованных источников
