Матеріали до уроку фізики №31 з фізики в 7 класі на тему: "Явище деформації. Закон Гука"

Дата _______________________________

ПІ ___________________________________________________________________

Урок № 31: « Явище деформації. Види деформації. Сила пружності. Закон Гука. Пружинні динамометри»

1.Закінчити речення.

• Деформація – ____________________________________________________

______________________________________________________________________

• Деформації бувають - ______________________________________________

• Деформації бувають - ______________________________________________

______________________________________________________________________________________________________________________________________________

• Деформація тіла називається пластичною, ______________________________

_______________________________________________________________________

• Деформація тіла називається пружною, ________________________________

_______________________________________________________________________

• Сили пружності виникають __________________________________________

_______________________________________________________________________

• Причиною виникнення сил пружності у тілі є __________________________

_______________________________________________________________________

• Сила, яка виникає в тілі при його пружній деформації і ___________________

______________________________________________________________________________________________________________________________________________

• Закон Гука: ________________________________________________________

______________________________________________________________________________________________________________________________________________

• Динамометром називається __________________________________________
  ______________________________________________________________________________________________________________________________________________

• Жорсткість пружини залежить від: ____________________________________

______________________________________________________________________________________________________________________________________________

2. Вказати на рисунку види сил пружності

_________________ ___________________________

_________________ ___________________________

3. Заповнити таблицю.

4. Розв’язати задачу: Визначте за графіком, яке тіло має найбільшу жорсткість?

___________________________________________________________

__________________________________________________________
__________________________________________________________

__________________________________________________________

__________________________________________________________

___________________________________________________________

___________________________________________________________

Відповідь: ____________________________________________________________

5. Розв’язати задачу: сила F₁ = 40 H розтягує пружину на x₁ = 8cм. Яка сила розтягне пружину ще на Δx = 6cм?

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

_________________________________________________________________________________________________________________________________________________________________________________________

Відповідь: ______________________________________

6. Розв’язати задачу: під дією якої сили пружина жорсткістю 1500 Н/м укоротилася на 5 см?

___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Відповідь: ________________________________________________

7. Розв’язати задачу: До пружини довжиною 8 см підвісили вантаж масою 100 г. Довжина пружини стала 12 см. Якої маси вантаж необхідно підвісити до пружини, щоб її довжина стала 9 см?

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Відповідь: _____________________________________________________________

Домашнє завдання

Опорний конспект, розвязати задачі:

1)Заповнити таблицю. Запишіть тіло у відповідну колонку таблиці: стіна будинку, трос ліфта, викрутка, цвях під час забивання, плита перекриття між поверхами, сидіння стільця під учнями.

2) Жорсткість пружини становить 25н/м. Яку силу потрібно прикласти до пружини, щоб стиснути її на 2см?

Робочий зошит

з фізики у 7 класі

учня (ці) __________________

___________________________

ПІ ________________________

__________________________

Сили в механіці

Сила пружності

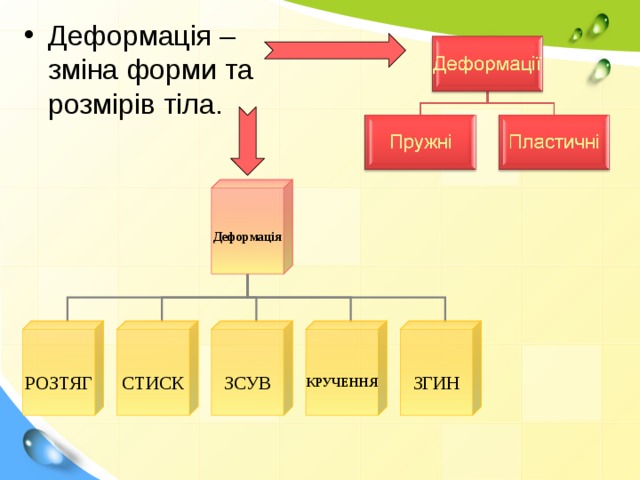

• Деформація – зміна форми та розмірів тіла.

Деформація

РОЗТЯГ

СТИСК

ЗСУВ

КРУЧЕННЯ

ЗГИН

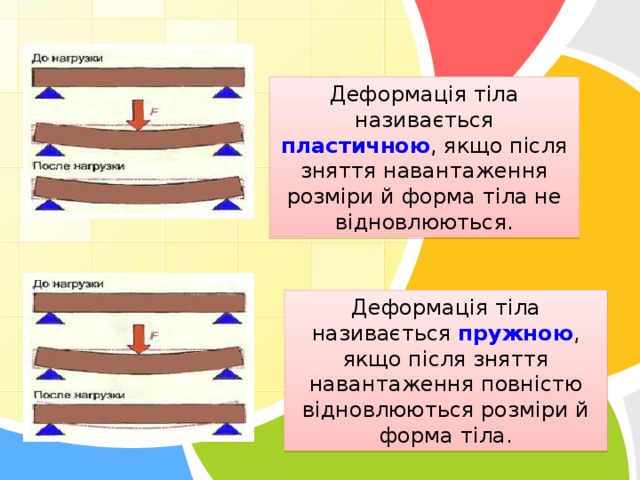

Деформація тіла називається пластичною , якщо після зняття навантаження розміри й форма тіла не відновлюються.

Деформація тіла називається пружною , якщо після зняття навантаження повністю відновлюються розміри й форма тіла.

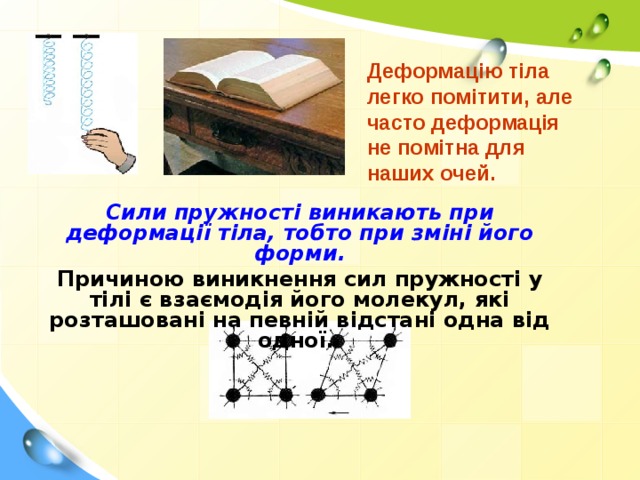

Деформацію тіла легко помітити, але часто деформація не помітна для наших очей.

Сили пружності виникають при деформації тіла, тобто при зміні його форми.

Причиною виникнення сил пружності у тілі є взаємодія його молекул, які розташовані на певній відстані одна від одної.

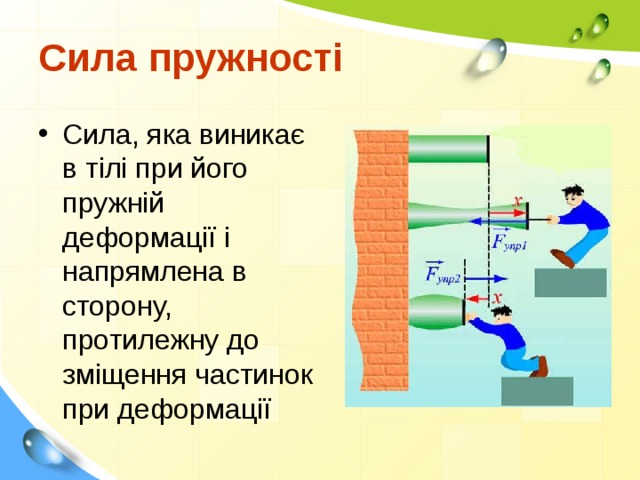

Сила пружності

• Сила, яка виникає в тілі при його пружній деформації і напрямлена в сторону, протилежну до зміщення частинок при деформації

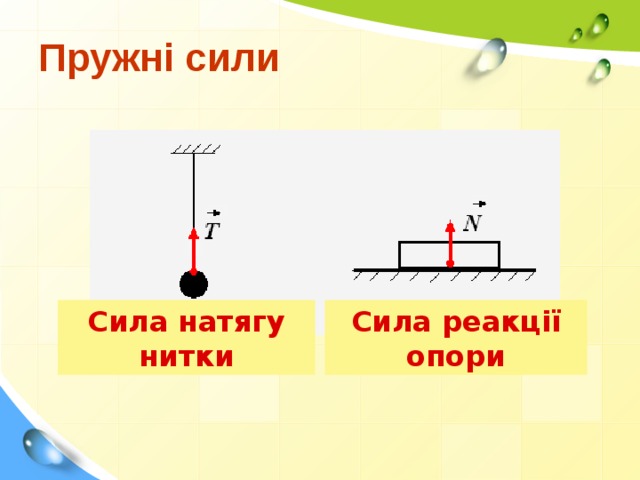

Пружні сили

Сила натягу нитки

Сила реакції опори

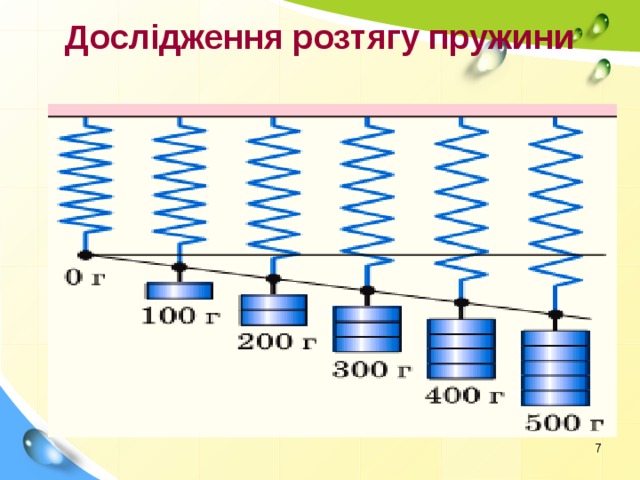

Дослідження розтягу пружини

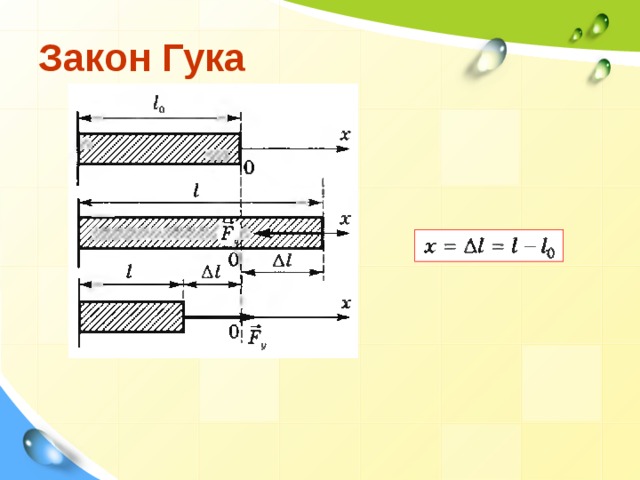

Закон Гука

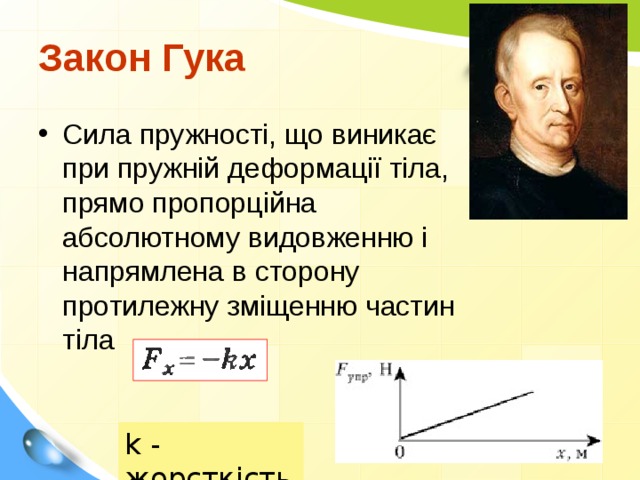

Закон Гука

• Сила пружності, що виникає при пружній деформації тіла, прямо пропорційна абсолютному видовженню і напрямлена в сторону протилежну зміщенню частин тіла

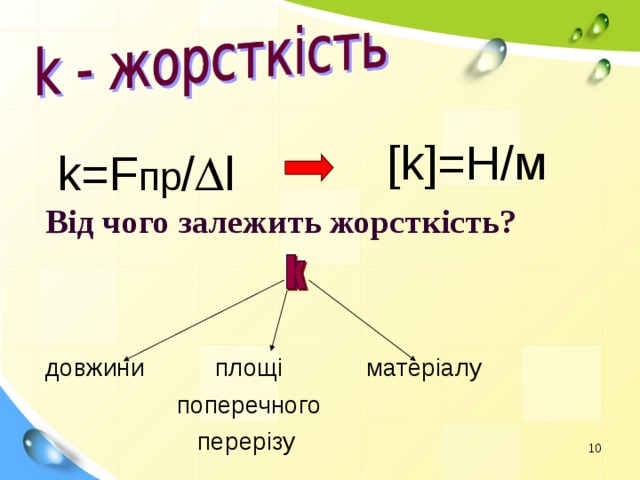

k - жорстк і сть

[ k ] = Н/м

k = F пр /  l

Від чого залежить жорсткість?

довжини площі матеріалу

поперечного

перерізу

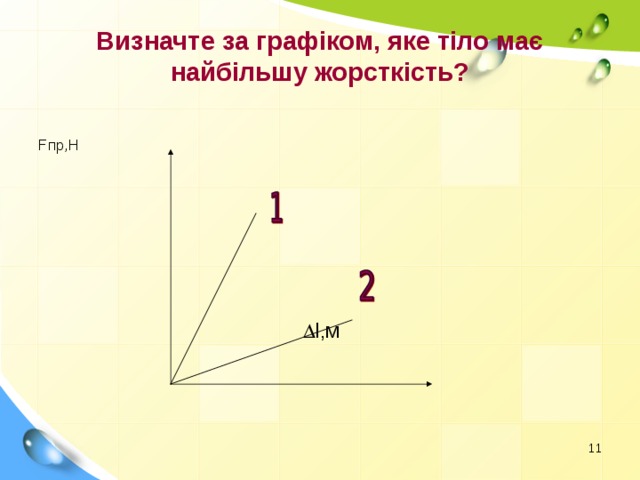

Визначте за графіком, яке тіло має найбільшу жорсткість?

F пр,Н

 l ,м

Сила тяжіння і пружності

Динамометр

• В межах застосування закону Гука пружини можуть сильно змінювати свою довжину. Тому їх часто використовують для вимірювання сил. Пружину, розтяг якої проградуйовано в одиницях сили, називають динамометром

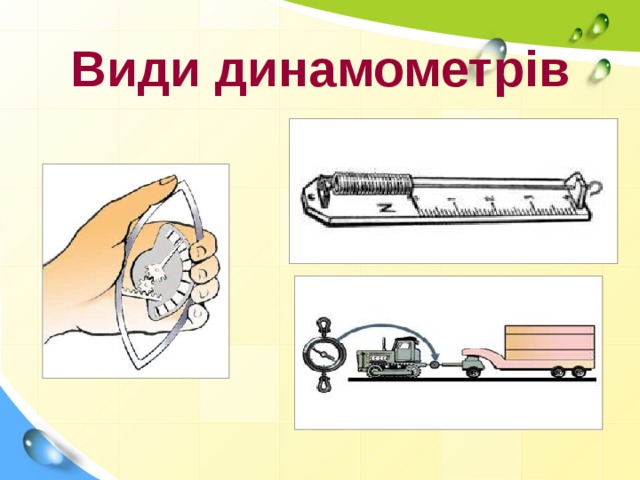

Види динамометрів

З адачі

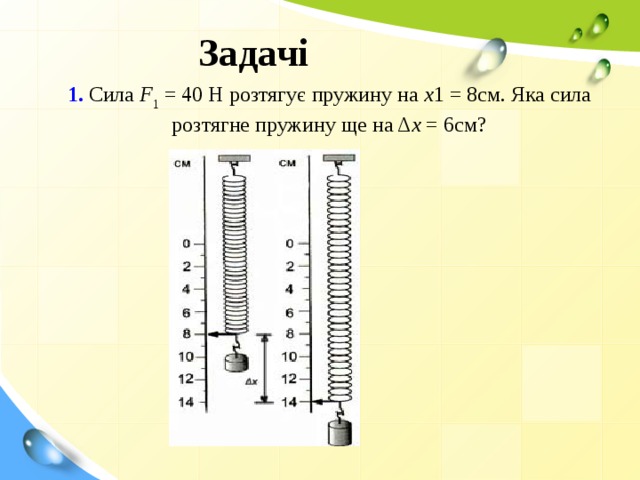

1. Сила F 1 = 40 H розтягує пружину на x 1 = 8cм. Яка сила розтягне пружину ще на Δ x = 6cм?

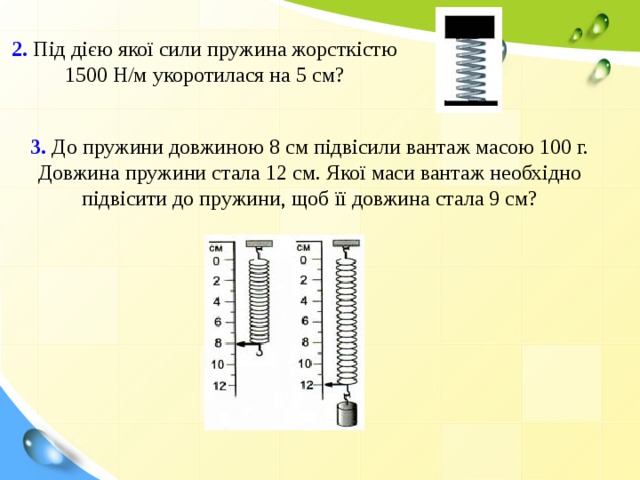

2. Під дією якої сили пружина жорсткістю 1500 Н/м укоротилася на 5 см?

3. До пружини довжиною 8 см підвісили вантаж масою 100 г. Довжина пружини стала 12 см. Якої маси вантаж необхідно підвісити до пружини, щоб її довжина стала 9 см?

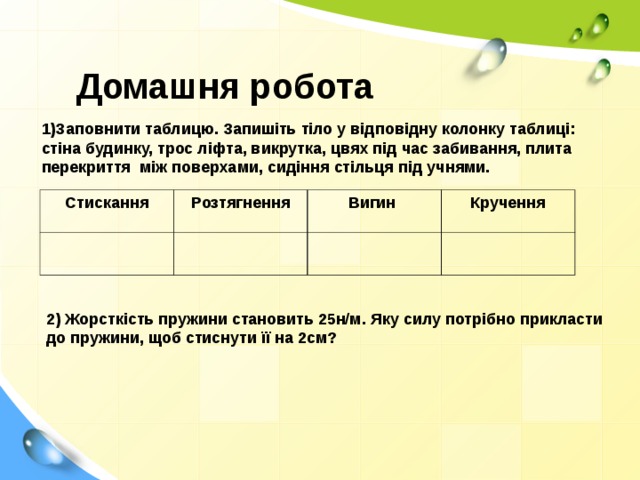

Домашня робота

1)Заповнити таблицю. Запишіть тіло у відповідну колонку таблиці: стіна будинку, трос ліфта, викрутка, цвях під час забивання, плита перекриття між поверхами, сидіння стільця під учнями.

Стискання

Розтягнення

Вигин

Кручення

2) Жорсткість пружини становить 25н/м. Яку силу потрібно прикласти до пружини, щоб стиснути її на 2см?
